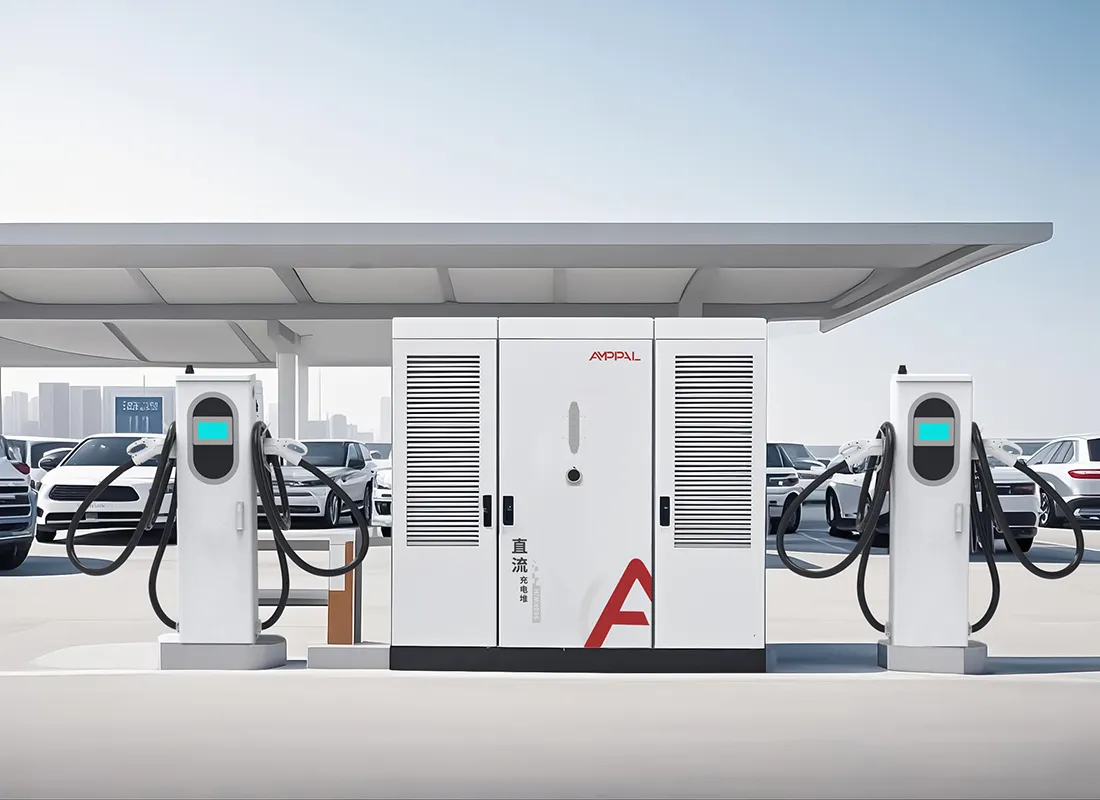

Мощная зарядная установка для электромобилей мощностью 960 кВт с жидкостным охлаждением для крупномасштабных зарядных станций

Для чего нужен стек мощностью 960 кВт

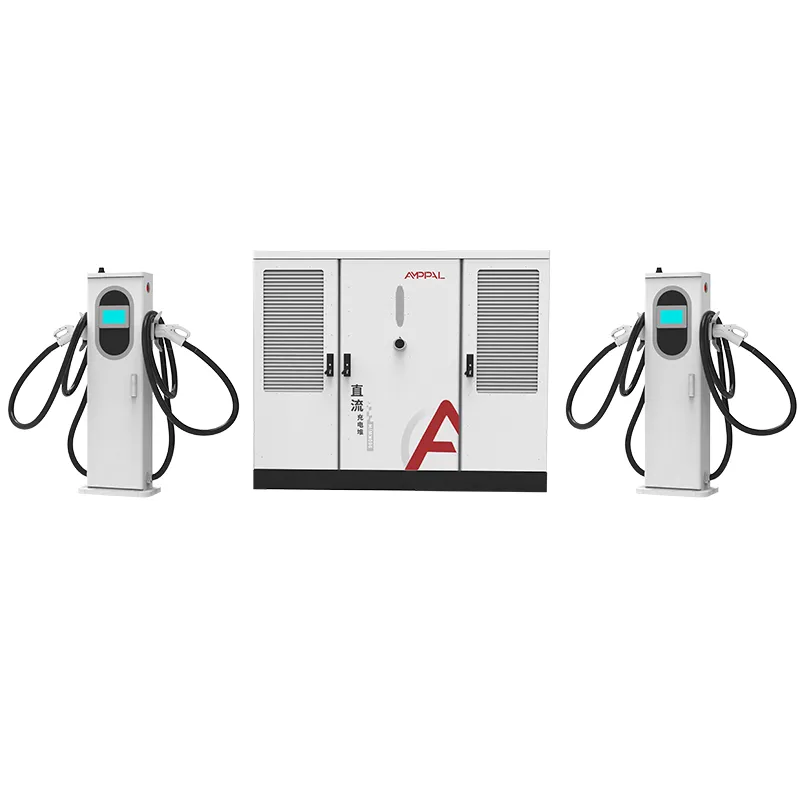

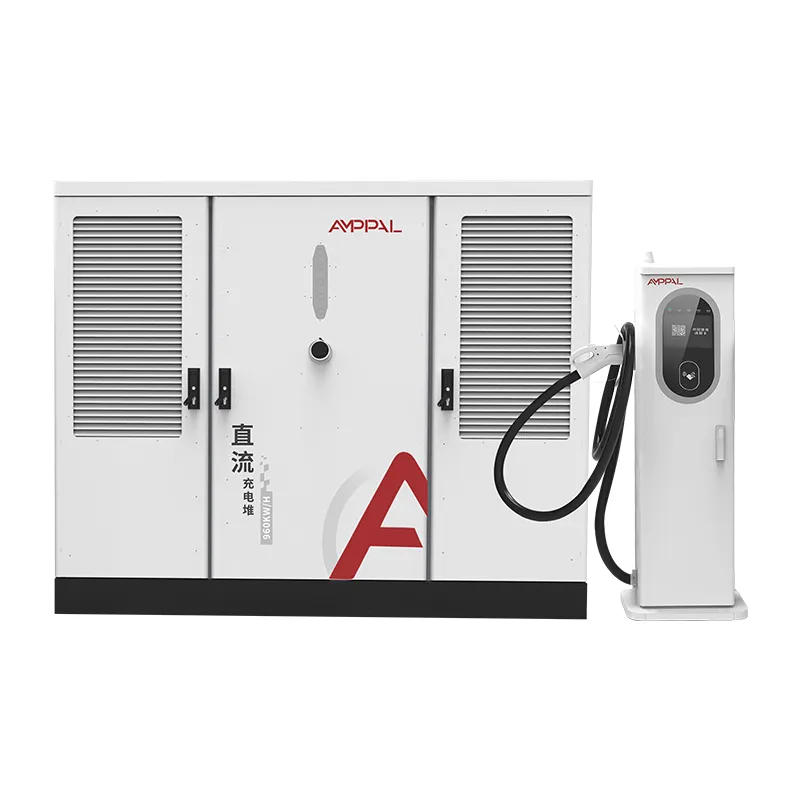

AF-DC-960 — это зарядная установка с жидкостным охлаждением мощностью 960 кВт, предназначенная для одного типа объектов: узла мегаваттного класса, где грузовики, автобусы и парки мощностей должны быстро пополняться. В его шкафу размерами 2200 x 1800 x 1000 мм находится энергоблок мощностью 960 кВт, который питает терминалы с жидкостным охлаждением током 600 А, каждый из которых способен работать на полном токе. Этот масштаб не касается скорости как таковой; Речь идет о соблюдении графика поставок 40-тонных автомобилей.

Мегаваттная зарядка — это не автомобильное зарядное устройство увеличенного размера. Он меняет строительные работы, подключение к сети, холодильную установку и план технического обслуживания. Этот стек создан с учетом этой реальности, и собственный опыт AMPPAL в области мегаватт — 500 установок с жидкостным охлаждением для проекта зеленого водорода NEOM в Саудовской Аравии — определил способ его доставки.

Сайты, которым сегодня нужен этот класс мощности, еще рано, но направление уже определено. AF-DC-960 — аппаратное обеспечение для этого направления.

Пять причин, по которым мегаваттные объекты начинают работу с AF-DC-960

Пул мощностью 960 кВт позволяет одному терминалу обслуживать грузовой автомобиль током 600 А, а три автомобиля заряжать по 120 кВт каждый, причем все из одного шкафа.

Клеммы на 600 А с жидкостным охлаждением выдерживают полный ток в течение 40–90 минут без ухудшения характеристик благодаря герметичному контуру охлаждающей жидкости.

Эффективность в этом масштабе — это деньги: при 960 кВт разрыв между 94,5% и 92% составляет примерно 24 кВт постоянных потерь — счет за отопление, а не сноска.

Выход постоянного тока 200–1000 В охватывает фургоны с напряжением 400 В и грузовики с напряжением 800 В, поэтому концентратор не привязан к одному поколению транспортных средств.

Корпус со степенью защиты IP54, работа от -25°C до +50°C, шкаф предназначен для наружной установки в удаленных коридорах.

OCPP 1.6/2.0 с телеметрией для каждого терминала, которая необходима операторам проекта для учета энергии и контрактов безотказной работы.

Технические характеристики

Пять вариантов использования, оправдывающих мощность 960 кВт

Склады электрогрузовиков, где операционное ограничение составляет 40–90 минут.

Портовые логистические площадки перемещают контейнерные тягачи и терминальные грузовики по фиксированным графикам.

В рамках коридорных программ на 2027–2030 годы запланирована установка суперузлов на автомагистралях для зарядки мегаватт.

Горнодобывающие предприятия и карьеры с электрической транспортировкой, где доступна индукция мегаваттного класса.

Зеленый водород и промышленные проекты, которым необходим центральный зарядный блок высокой мощности по образцу NEOM.

От сети к аккумулятору грузовика: путь мощностью 960 кВт

Мощность переменного тока 380 В±15 % поступает в шкаф, через параллельные модули на одну шину постоянного тока и выводится на 8 клемм. Пул мощностью 960 кВт распределяется динамически: один грузовик может взять все, что ему нужно, а четыре автомобиля делят оставшуюся часть, не опускаясь ниже минимального уровня.

Сетевая сторона — это та часть, которую большинство проектов недооценивают. При полной мощности входной ток потребляет примерно 1460 А на фазу, поэтому AF-DC-960 обычно питается от специального трансформатора, а распределительное устройство среднего напряжения и координация защиты проектируются до заливки площадки. Участок мощностью 960 кВт без исследования трансформатора — это наиболее распространенный вид отказа, который мы наблюдаем в мегаваттных проектах.

На стороне автомобиля жидкостные клеммы на 600 А взаимодействуют с системой BMS грузовика и удерживают ток до тех пор, пока аккумулятор не разрядится, что превращает 40-минутный обеденный перерыв в окно полезного запаса хода.

Сертификация и стандарт качества NEOM-Scale

Сертификаты CE, TUV, CB, CCC и UL распространяются на семейство AF-DC-960.

Каждый шкаф проходит испытания на сопротивление изоляции напряжением 1000 В постоянного тока и проверку целостности заземления, а также 48-часовую проработку при полной нагрузке при мощности 960 кВт.

Срок службы соединителя измерен при 20 000 циклах, а контур охлаждающей жидкости испытывается под давлением, превышающим рабочее давление в 2 раза.

Степень защиты IP54 согласно IEC 60529 и устойчивость к перенапряжениям согласно IEC 61000-4-5 указаны в протоколе испытаний партии.

Для проектных контрактов AMPPAL выдает отчеты об испытаниях каждой партии и, по запросу, проводит проверку на заводе в Юэцине.

Та же линия контроля качества, которая поставляла агрегаты с жидкостным охлаждением NEOM, производит AF-DC-960, поэтому стандарт проверки уже проверен на практике.

Изготовление шкафов мощностью 960 кВт: восемь шагов

Корпус размером 2200 x 1800 x 1000 мм вырезается лазером на станках TRUMPF и формуется на станках с ЧПУ.

Шкаф проходит линию порошковой окраски, что обеспечивает его долговечность на открытом воздухе.

Силовые модули собираются в согласованные комплекты на выделенной линии постоянного тока.

Жидкостные пистолеты 600А изготавливаются на чистом стенде с герметичной заливкой охлаждающей жидкости.

Шины и сильноточные жгуты контролируются крутящим моментом; контур испытан под давлением.

Роботы FANUC устанавливают тяжелые модули.

Прошивка и профили OCPP передаются на серверную часть проекта.

Упаковке ящика предшествует 48-часовая проверка и проверка по 14 пунктам, а фотографии заносятся в файл передачи.

Мегаваттные проекты: что должно быть правдой в первую очередь

Мегаваттная площадка — это проект, а не покупка. Прежде чем AF-DC-960 обретет смысл, вам нужны три вещи: подтвержденное подключение к сети класса 1 МВА, парк, который фактически будет потреблять мощность мегаваттного класса в течение 24 месяцев, и гражданский план, включающий шкаф высотой 2200 мм и его трансформатор.

Не покупайте его для сайта, посвященного только автомобилям. Стек мощностью 480 кВт обслуживает пассажирские перевозки за небольшую часть гражданских затрат, а шкаф мощностью 960 кВт будет простаивать ниже своего номинала в течение многих лет. Не покупайте его, если ваш договор о покупке электроэнергии не может покрыть плату за потребление мегаваттных сеансов. Обе ошибки проявляются в первый год эксплуатации, а не в первую неделю.

Если план парка реален, то AF-DC-960 — это правильный масштаб: он позволяет избежать распространенной ошибки, связанной со строительством концентратора мощностью 480 кВт и его повторным вводом в эксплуатацию 18 месяцев спустя. Команда проекта AMPPAL рассматривает исследование сети и прогноз парка электроэнергии перед тем, как выставить цену, и скажет «нет», если цифры не поддерживают мощность 960 кВт.

Послужной список: NEOM, более 200 станций, миллион единиц

Компания AMPPAL поставила 500 зарядных установок с жидкостным охлаждением для проекта по производству экологически чистого водорода NEOM в Саудовской Аравии – такой объем, который поставили лишь немногие поставщики.

Компания AMPPAL сама управляет более чем 200 зарядными станциями, в том числе флагманскими станциями полностью жидкостной зарядки мощностью 480 кВт, поэтому при проектировании учитывается опыт эксплуатации.

Более миллиона зарядных устройств будет поставлено к 2024 году и экспортировано в более чем 40 стран.

Поддержка проекта: обзор исследования сети, расположение площадок, план ввода в эксплуатацию и заводская проверка при свидетеле.

Условия EXW, FOB Нинбо или CIF с указанным инженером-проектировщиком при вводе в эксплуатацию.

Логистика для шкафа 2200мм

Шкаф размерами 2200 x 1800 x 1000 мм является самым большим в семействе с жидкостным охлаждением и поставляется в прочном ящике с точками подъема на траверсах; Комплект клемм перевозится в коробках с пенопластом и герметичными коробками для охлаждающей жидкости.

Одна загрузка AF-DC-960 на 40-футовый контейнер с ящиком, прикрепленным болтами к направляющим пола; Общий вес составляет примерно 2000-2400 кг на комплект, а для разгрузки требуется кран или вилочный погрузчик большой грузоподъемности.

Документы: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, протоколы испытаний партии. Ценовое предложение на условиях EXW, FOB Нинбо или CIF, с указанием этапов проекта, записанных в контракте.

Последующее обслуживание в масштабе проекта: запасные части, охлаждающая жидкость, время безотказной работы

Двухлетняя гарантия распространяется на стек, клеммы, модули и контур охлаждающей жидкости, при этом целевые показатели бесперебойной работы указаны в контракте на проект, а обучение работе с контуром охлаждающей жидкости на месте включено в первый год.

Для каждого концентратора рекомендуется иметь запасной модуль и комплект запасного пистолета. Комплекты доставляются в течение 3–5 рабочих дней.

Ежеквартальные дистанционные проверки охватывают тенденции изменения охлаждающей жидкости, состояние модулей и циклы разъемов.

Контрольный список обслуживания на протяжении 6 месяцев охватывает уровень охлаждающей жидкости, хомуты шлангов и износ пистолета на пяти языках.

Названный инженер-проектировщик остается на учете до момента ввода в эксплуатацию и первого года эксплуатации.

Эксплуатация мегаваттной площадки: правильно или неправильно

Неправильно: Заливать площадку до проектирования трансформатора и распределительного устройства. Справа: последовательность строительных работ, лежащих в основе исследования сетки; потребляемая мощность 960 кВт определяет расположение площадки.

Неправильно: Заливать контур охлаждающей жидкости водой, как в автомобильный радиатор. Справа: используйте только диэлектрическую жидкость, указанную AMPPAL; вода разрушает уплотнения насоса.

Неправильно: ожидается, что сайт будет работать на сервисе 400A. Справа: выберите величину тока примерно 1460 А на фазу при полной мощности и установите предел входного сигнала ЧМИ ниже фактического значения подключения.

Неправильно: установка шкафа в низком сарае без возможности подъема. Справа: покиньте коридор с краном; для обслуживания шкафа высотой 2200 мм требуется кран или вилочный погрузчик большой грузоподъемности.

Неправильно: игнорирование платы за спрос при планировании сеансов грузовиков. Справа: используйте окно планирования OCPP, чтобы отклонить мегаваттные сеансы от пика сети.

Что говорят менеджеры проектов о внедрении 960 кВт

Менеджер проекта горнодобывающего коридора в Синьцзяне сказал, что индукционная мощность мегаваттного класса на их объекте сделала установку мощностью 960 кВт единственным вариантом, который соответствует графику перевозок; их основная жалоба заключалась в сжатых сроках выполнения работ, поскольку подрядчик закончил работы на три недели раньше.

Саудовский инфраструктурный подрядчик, знакомый с программой NEOM, проверил соответствие AF-DC-960 плану парка транспортных средств для логистического города. Они ценили телеметрию по каждому терминалу для учета энергии; недостаток, который они отметили, заключался в том, что местным электрикам потребовалась неделя обучения работе с контуром охлаждающей жидкости, которую AMPPAL теперь предоставляет на месте.

Голландский портовый оператор провел трехмесячное испытание с использованием одного штабеля, обслуживающего контейнерные тягачи. Время безотказной работы составило 99,2 %, а износ разъемов остался в пределах прогноза; руководитель отдела эксплуатации сказал, что единственным разочарованием является то, что 7-дюймовый экран мал для объекта мегаваттного масштаба, хотя панель управления проектом в любом случае выполняет реальный мониторинг. Данные испытаний теперь используются в тендере на строительство хаба на 2027 год.

Часто задаваемые вопросы по проекту «Мегаватт»

Вопрос: Может ли AF-DC-960 заряжать и автомобили?

О: Да, но он предназначен для грузовых автомобилей и хабов; на объектах, предназначенных только для автомобилей, установка мощностью 480 кВт обходится в небольшую часть строительных работ.

В: Сколько терминалов он может работать?

О: До 8 в любом сочетании, причем приоритет полос для жидкости 600A определяется планировщиком.

Вопрос: Какой трансформатор мне нужен?

A: специальный трансформатор класса 1 МВА; при полной мощности входной ток потребляет примерно 1460 А на фазу при 380 В переменного тока.

В: Как долго длится доставка?

О: 15-20 рабочих дней для стандартных конфигураций; заказы по проектам следуют календарю этапов контракта.

Вопрос: Отличается ли обслуживание охлаждающей жидкости в этом масштабе?

О: Нет, петля имеет ту же герметичную конструкцию; Применяются проверки уровня каждые шесть месяцев и замена жидкости раз в два года.

Вопрос: Может ли он одновременно заряжать фургон на 400 В и грузовик на 800 В?

О: Да, 200-1000 В постоянного тока охватывает оба варианта; каждый терминал согласовывает свое собственное напряжение и ток, поэтому смешанные парки устройств четко делят пул.

Вопрос: На какое время безотказной работы мы можем заключить контракт?

Ответ: AMPPAL указывает целевые показатели бесперебойной работы в проектных контрактах, подкрепленные запасными комплектами и удаленной диагностикой.

Вопрос: Поставлялся ли AMPPAL раньше в таком масштабе?

Ответ: Да — 500 агрегатов с жидкостным охлаждением для проекта «зеленого водорода» NEOM и более 200 действующих станций.
