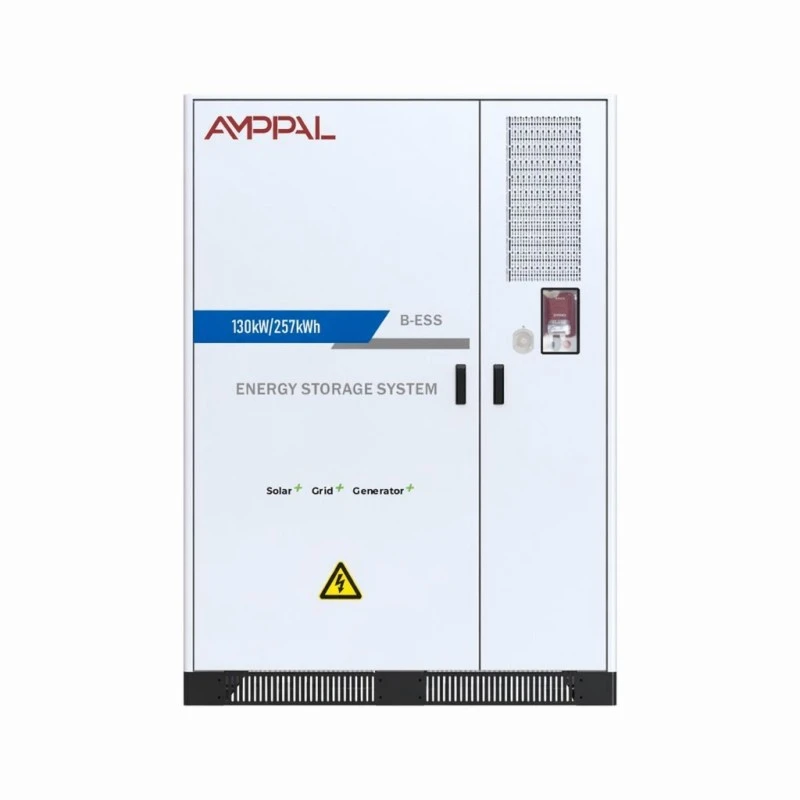

Промышленная аккумуляторная система хранения энергии мощностью 130 кВт для управления энергопотреблением на заводе

Для чего нужна эта система

В большинстве счетов за коммерческую электроэнергию взимаются два отдельных платежа: потребляемая вами энергия и плата за потребление, определяемая наибольшим получасом потребления за расчетный период. Один плохой июльский день может установить плату за спрос на весь месяц. Именно для решения этой проблемы создана промышленная аккумуляторная система хранения энергии мощностью 130 кВт для управления энергопотреблением на предприятии.

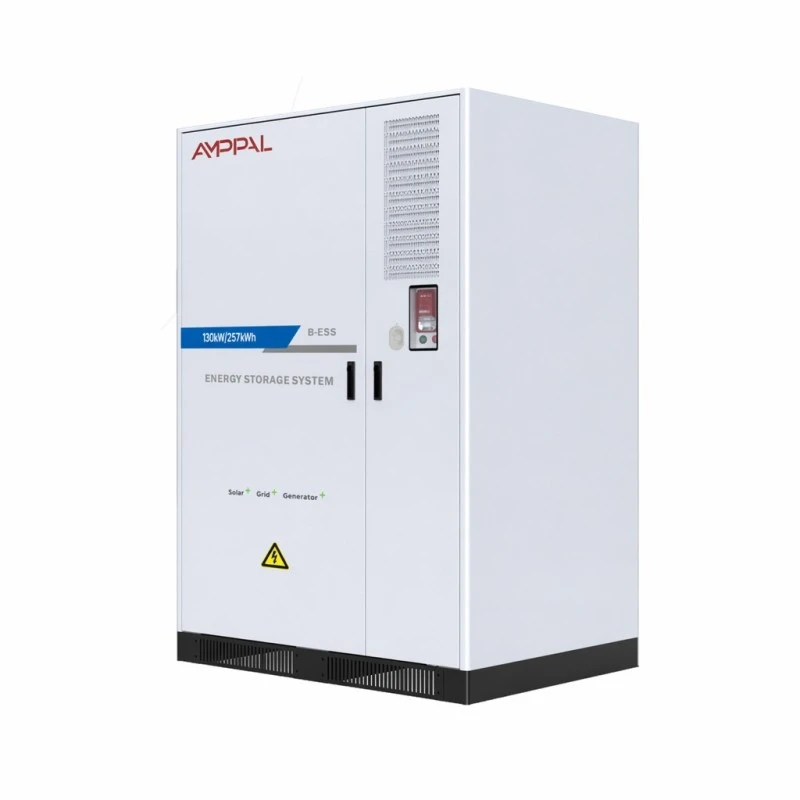

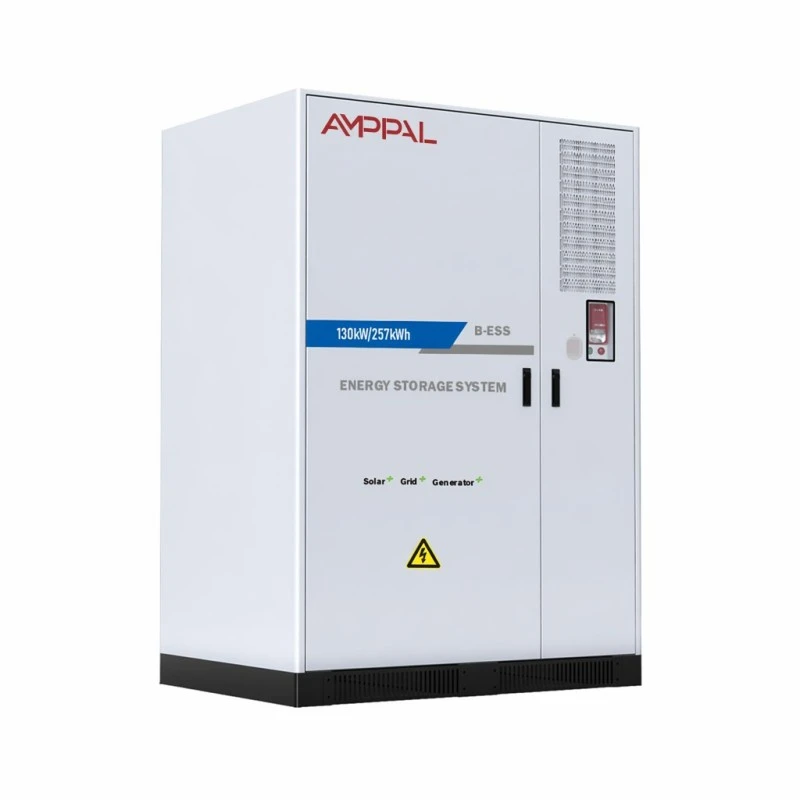

Шкаф AF 130 кВт/257 кВтч заряжается, когда тарифы низкие или ваша солнечная батарея вырабатывает излишек, а затем разряжается в здание, когда нагрузка приближается к вашему потолку потребления. При температуре 0,5°C он может выдавать 130 кВт примерно в течение двух часов — достаточно долго, чтобы покрыть типичный промышленный пиковый период.

Он работает как в сети, так и вне сети, поэтому один и тот же актив также защитит вас во время сбоя. Для предприятий, где отключение электроэнергии останавливает производство, эта вторая функция часто сама по себе оправдывает покупку.

Выбор спецификаций, влияющий на окупаемость

Элементы LFP 3,2 В/314 Ач в цепочке 1P256S: элементы большого формата означают меньше соединений, а меньшее количество соединений означает меньшее количество точек отказа в течение восьмилетнего срока службы.

>8000 циклов при 0,5°C и 25°C с сохранением энергии 80 %: один цикл за рабочий день, что составляет более двадцати лет номинального срока службы, поэтому езда на велосипеде редко является ограничивающим фактором.

THDi ниже 3 % при номинальной мощности: другое оборудование вашего здания не несет штраф за гармоники из-за размещения батареи.

Коэффициент мощности регулируется во всем диапазоне от -1 до 1, что позволяет системе корректировать коэффициент мощности объекта во время простоя, а не просто бездействовать.

Двойная противопожарная защита — аэрозоль плюс перфторгексанон — как на уровне УПАКОВКИ, так и на уровне шкафа. Страховщики все чаще просят двухэтапное подавление коммерческих объектов.

Интеллектуальное кондиционирование вместо пассивного охлаждения: температура элементов остается равномерной по всей цепочке, что фактически определяет, достигнете ли вы 8000 циклов.

Технические характеристики

Сайты, где цифры работают

Производственные предприятия с тяжелым запуском двигателя: плата за спрос, вызванная короткими пиковыми нагрузками, является наиболее очевидным примером окупаемости хранения.

Коммерческие здания с высокой дневной нагрузкой на системы отопления, вентиляции и кондиционирования: зарядка в ночное время по дешевому тарифу, разрядка в пик охлаждения.

Площадки с существующими ограничениями на использование солнечной энергии на крышах и экспортными ограничениями: сохраняйте выработку излишков, а не сокращайте их или экспортируйте по низким ставкам.

Объекты, работающие на резервном дизельном топливе: EMS координирует работу фотоэлектрических систем, аккумуляторов и генераторов, сокращая время работы генератора и расход топлива.

Зарядные станции для электромобилей: буферизируйте подключение к сети, чтобы блок зарядных устройств не вызывал дорогостоящего обновления электроснабжения.

Как на самом деле происходит сглаживание пиков

Служба скорой помощи постоянно наблюдает за счетчиком на объекте. Вы устанавливаете порог потребления — обычно чуть ниже вашей контрактной мощности — и система разряжается всякий раз, когда измеренная нагрузка в противном случае пересекала бы его. Реакция достаточно быстрая, чтобы уловить запуск двигателя и подобные короткие пики.

Подзарядка носит плановый, а не оппортунистический характер. Контроллер просматривает ваш тарифный календарь и подзаряжает батарею в непиковые часы или раньше, если фотоэлектрическая батарея генерирует больше, чем потребляет здание.

В автономном режиме дополнительная система STS переводит объект на питание от батареи при выходе из строя сети. Стандартная мощность составляет 240–500 кВт, но доступны более крупные блоки, а передача происходит достаточно быстро, чтобы ИТ-оборудование и системы управления оставались в рабочем состоянии, а не перезагружались.

Техника безопасности и сертификация

Аккумуляторные блоки сертифицированы CE и RoHS; вся система содержит документацию UN38.3 и MSDS для отправки и утверждения на месте.

Двухступенчатое пожаротушение: аэрозоль действует на уровне упаковки, а перфторгексанон защищает объем шкафа, устраняя два разных масштаба отказов.

Корпус IP54 с электрическим отсеком, отделенным от батарейного отсека, поэтому тепловые явления в одном не распространяются на другой.

Перед сборкой каждая упаковка калибруется по мощности и согласовывается по внутреннему сопротивлению. Несовпадающие ячейки в строке 256-й серии являются классической причиной преждевременной потери емкости.

Испытания изоляции и диэлектрических свойств выполняются на 100 % собранных систем, результаты записываются по серийному номеру.

Рабочий диапазон проверен при температуре от 0°C до +50°C и влажности до 95 % без образования конденсата.

Последовательность сборки на нашем заводе в Юэцине

1. Забор элементов — каждая партия отбирается на предмет емкости и внутреннего сопротивления в соответствии с заявленными поставщиком значениями.

2. Оценка и сопоставление ячеек — ячейки сортируются так, что каждая строка строится из узкого диапазона производительности.

3. Сборка PACK — сварка шин, проводка BMS и проверка изоляции на уровне упаковки.

4. Изготовление шкафа — раскрой листового металла, формовка и сварка, затем предварительная обработка и порошковое покрытие.

5. Интеграция — пакеты, АСУ ТП, системы кондиционирования, пожаротушения и СЭМ установлены и подключены в шкаф.

6. Испытание при вводе в эксплуатацию — полная зарядка и разрядка при температуре 0,5°С с регистрацией температуры и напряжения на уровне элемента.

7. Моделирование сети — передача внутри и вне сети проверяется с помощью программируемого источника переменного тока.

8. Упаковка — шкаф крепится к усиленному поддону, устанавливаются индикаторы удара, а затем упаковывается в ящик для морской перевозки.

Является ли 130 кВт/257 кВтч правильным размером?

Выбор размера зависит от вашего профиля нагрузки, а не от площади вашего здания. Возьмите получасовые данные счетчика за двенадцать месяцев и посмотрите на форму ваших пиков: насколько они выше базового уровня и как долго. Система мощностью 130 кВт/257 кВтч покрывает пики мощности до 130 кВт продолжительностью примерно до двух часов.

Если ваши пики короче, но выше — скажем, 250 кВт в течение двадцати минут — вам нужно больше мощности и меньше энергии, и лучше подойдет другая конфигурация. Если они работают весь день, эта система разрядится раньше и оставит вас незащищенными во второй половине дня.

Будьте честны и о тарифе. Там, где плата за спрос невелика или отсутствует, само по себе снижение пиковых нагрузок редко окупается в течение разумного периода. В этом случае экономическое обоснование должно исходить из резервной стоимости или собственного потребления солнечной энергии, и мы предпочитаем установить это до того, как вы возьмете на себя обязательства.

Что сравнивать с другими поставщиками

Запросите срок службы при температуре 0,5°C с указанным порогом удерживания. Показатель цикла без температуры, скорости и процента удержания не имеет смысла.

Спросите, какая противопожарная защита включена на уровне упаковки, а не только на уровне шкафа. Многие цитаты охватывают только одну.

Спросите, является ли заявленная эффективность двусторонней на уровне системы или только на стороне постоянного тока. Наш максимум составляет 88% при температуре 0,5°C, измеренной по всей системе.

Спросите об интеграции EMS с существующими фотоэлектрическими инверторами и генераторами — модернизация несовместимой EMS в дальнейшем будет стоить дороже, чем сам контроллер.

Коммерческие условия: производство 25-35 рабочих дней для стандартных конфигураций, гарантия 5 лет, расширенное покрытие доступно под заказ.

Доставка шкафа весом 2800 кг.

Размеры шкафа составляют 1550 × 1268,5 × 2185 мм, а вес — 2800 кг, поэтому он поставляется как единое целое на поддоне с усиленной стальной рамой и точками подъема, доступными для вилочного погрузчика или крана.

Два шкафа вмещают 20-футовый контейнер; пять-шесть штук подходят для куба высотой 40 футов, в зависимости от креплений. Аккумуляторы классифицируются как опасные грузы UN3480 для морских перевозок — мы оформляем декларацию, а вместе с документами отправляется отчет об испытаниях UN38.3 и паспорт безопасности материала.

Условия FOB Нинбо или Шанхай, возможен CIF. Авиаперевозки нецелесообразны при таком весе и классификации. Выделите дополнительное время для бронирования опасных грузов, что обычно добавляет неделю к графику плавания по сравнению с генеральным грузом.

Гарантия и долгосрочное обслуживание

Пятилетняя гарантия распространяется на аккумуляторные блоки, PCS, EMS, управление температурным режимом и пожаротушение как на комплексную систему.

Удаленный мониторинг через CAN, Ethernet или RS485, с возможностью подключения 4G. Мы можем прочитать данные на уровне ячеек и выявить слабый модуль до того, как он повлияет на производительность системы.

Рекомендуется ежегодное посещение сервисного обслуживания: замена воздушного фильтра, проверка пожаротушения, проверка момента затяжки клемм и проверка производительности.

Сменные пакеты хранятся на складе и отгружаются в течение 5-7 рабочих дней; один неисправный блок можно заменить, не отключая весь шкаф.

Расширенная гарантия до восьми или десяти лет доступна на момент заказа, цена зависит от ожидаемого профиля езды на велосипеде.

Ошибки при установке и эксплуатации

Неправильно: ставить шкаф у стены без зазора. Справа: соблюдайте вентиляционные зазоры, указанные в руководстве. Системы с воздушным охлаждением отводят тепло в окружающий воздух, и для этого требуется место.

Неправильно: устанавливать порог спроса из счета за один месяц. Справа: используйте данные за двенадцать месяцев. Сезонные пики — вот что отпугивает операторов.

Неверно: предполагается, что во время отключения батарея покрывает весь объект. Правильно: обдуманно определите размер цепи критической нагрузки. 130 кВт — это существенно, но не безгранично.

Неправильно: пропускать ежегодную замену фильтра ради экономии средств. Справа: ограниченный поток воздуха повышает температуру элемента, а повышенная температура — самый быстрый путь к потере емкости.

Неправильно: установка там, где существует риск наводнения. Справа: IP54 защищает от пыли и брызг, а не от стоячей воды. Поднимите постамент, если на участке уже наблюдались наводнения.

Что сообщают операторы

Текстильная фабрика в Бурсе (Турция) ввела в эксплуатацию одну из этих систем в начале 2025 года для управления расходами при запуске двигателей ткацких станков. Их инженер-электрик сообщил, что пиковая нагрузка снизилась примерно на 90 кВт за первый полный месяц выставления счетов, и отметил, что EMS потребовалось несколько недель на настройку, прежде чем пороговое значение было установлено правильно для их структуры нагрузки.

Оператор холодильного склада в Найроби купил систему в первую очередь для резервного копирования, а не для сокращения пиковых нагрузок. Их отзывы были практичными: сбои в работе сети, которые раньше означали запуск генератора в течение нескольких минут, теперь проходят незамеченными, хотя они и просили нас повысить порог сигнализации низкого уровня SOC после длительного простоя.

Владелец коммерческой недвижимости в Казахстане, управляющий двумя шкафами в офисном комплексе, прокомментировал шум кондиционера, слышимый на соседней автостоянке, чего они не ожидали. Мы предоставили рекомендуемую схему акустического экрана, а не модифицировали устройство.

Часто задаваемые вопросы

Вопрос: Как долго он может поставлять 130 кВт?

О: Примерно два часа после полной зарядки при температуре 0,5°C, что дает 257 кВтч, пригодных для использования при заявленной глубине разряда.

В: Работает ли он без сетки?

О: Да, в автономном режиме с дополнительным STS. Стандартная передаточная мощность составляет 240–500 кВт; больший размер настраивается.

Вопрос: Какова реальная эффективность обратного пути?

A: Максимум 88 % при температуре 0,5 C, измеренной на уровне системы, включая преобразовательные и вспомогательные нагрузки.

Вопрос: Может ли он заряжаться напрямую от солнечной батареи?

О: Да, через EMS, которая координирует работу фотоэлектрических систем, аккумуляторов, сети и генератора.

В: Как долго прослужат батареи?

О: Более 8000 циклов при 0,5°C и 25°C с сохранением не менее 80%. Более высокие температуры окружающей среды сокращают это время.

Вопрос: Какие сертификаты он имеет?

О: CE и RoHS на уровне упаковки, UN38.3 и MSDS для всего оборудования.

В: Какое обслуживание требуется?

A: Ежегодная замена фильтра, проверка пожаротушения, проверка крутящего момента и проверка производительности. Примерно полдня на один кабинет.

Вопрос: какое время выполнения заказа?

О: 25-35 рабочих дней для стандартных конфигураций; Индивидуальная интеграция EMS или нестандартное напряжение занимают больше времени.
