Внедрение электромобилей вышло далеко за пределы стадии раннего внедрения, и вместе с этим резко возрос спрос на надежную ежедневную зарядку. Среди наиболее практичных и широко используемых вариантов можно выделитьНастенные зарядные устройства переменного тока. Эти устройства крепятся к стене или специально построенному пьедесталу и безопасно, контролируемо и разумно подают переменный ток на бортовое зарядное устройство автомобиля. Для домовладельцев, рабочих мест, многоквартирных домов и автопарков настенное зарядное устройство переменного тока представляет собой значительное обновление по сравнению с портативным зарядным кабелем, поскольку оно обеспечивает более быструю зарядку, лучшую защиту и удобное управление кабелями.
Настенное зарядное устройство переменного тока — это не просто удобство. Это стационарная электрическая установка, которую можно оптимизировать для вашего конкретного автомобиля, вашего стиля вождения и доступной электрической мощности. Портативные блоки EVSE ограничены используемой вилкой и часто заряжаются при более низких токах, тогда как правильно установленный настенный блок может выдавать мощность до 22 кВт, в зависимости от модели. Кроме того, настенные устройства всегда готовы, установлены в фиксированном месте и часто включают интеллектуальные функции, такие как зарядка по расписанию, мониторинг энергопотребления и балансировка нагрузки. Компания AMPPAL вложила значительные средства в эту категорию, чтобы предоставить пользователям баланс производительности, долговечности и простоты использования.
Поскольку эти зарядные устройства монтируются, они устраняют путаницу кабелей на полу и снижают риск спотыкания. Они также защищают разъем для зарядки и электронику от случайного повреждения, погодных условий и несанкционированного использования. Для домохозяйств с более чем одним электромобилем или для небольших коммерческих парковок настенное зарядное устройство переменного тока является основой эффективной процедуры зарядки.

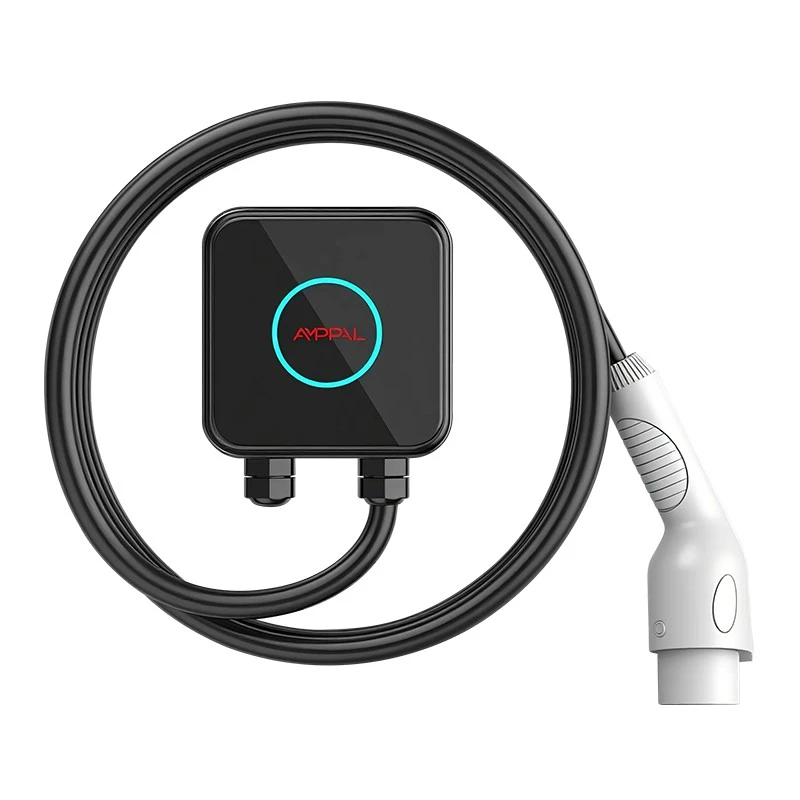

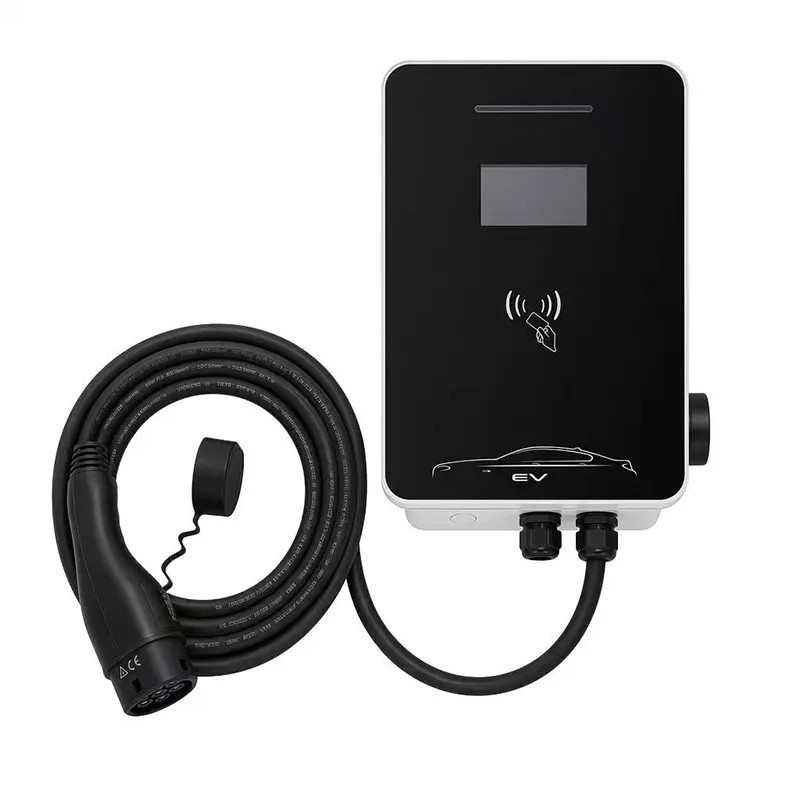

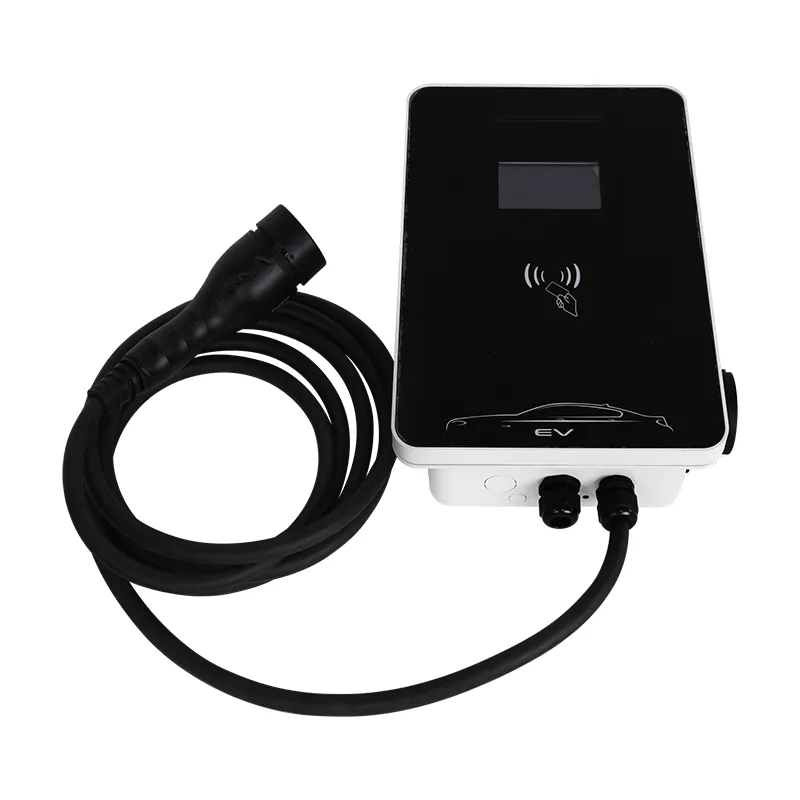

В настоящее время AMPPAL предлагает три основные модели настенных зарядных устройств переменного тока, отвечающие различным требованиям к питанию и сценариям установки. AMPPAL HomeCharge 7 предназначен для использования в жилых помещениях с однофазным питанием. AMPPAL ProCharge 11 поддерживает как однофазные, так и трехфазные установки, что делает его гибким вариантом для домов и небольших коммерческих объектов. AMPPAL CommercialCharge 22 — это трехфазное устройство, предназначенное для мест, где требуется более быстрая зарядка переменным током, например, на рабочих местах, в автопарках и общественных парковках. Все модели используют одну и ту же базовую платформу безопасности, язык дизайна корпуса и интеллектуальные функции подключения.
| Параметр | ГлавнаяЗарядка 7 | Прочардж 11 | Коммерческий заряд 22 |
| Максимальная выходная мощность | 7,2 кВт | 11 кВт | 22 кВт |
| Входное напряжение | 230 В переменного тока, однофазный | 230 В переменного тока, однофазный / 400 В переменного тока, трехфазный | 400 В переменного тока, трехфазный |
| Номинальный ток | 32 А | 16 А/32 А | 32 А |
| Тип разъема | Тип 2 (МЭК 62196-2)/Тип 1 (SAE J1772) | Тип 2/Тип 1 | Тип 2/Тип 1 |
| Длина кабеля | 5 м / 7,5 м | 5 м / 7,5 м | 5 м / 7,5 м |
| Рейтинг корпуса | IP65 | IP65 | IP65 |
| Рейтинг воздействия | ИК10 | ИК10 | ИК10 |
| Рабочая температура | от -30°С до +50°С | от -30°С до +50°С | от -30°С до +50°С |
| Коммуникация | Wi-Fi, Ethernet, опционально 4G | Wi-Fi, Ethernet, опционально 4G | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Аутентификация пользователя | Приложение, RFID-карта | Приложение, RFID-карта | Приложение, RFID-карта, платформа OCPP |
| Функции защиты | OCP, OVP, UVP, замыкание на землю, перенапряжение, неисправность PEN | OCP, OVP, UVP, замыкание на землю, перенапряжение, неисправность PEN | OCP, OVP, UVP, замыкание на землю, перенапряжение, неисправность PEN, обнаружение остаточного тока |
| Учет энергии | Встроенная точность ±1% | Встроенная точность ±1% | Встроенная точность ±1% |
| Размеры (В x Ш x Г) | 345 х 220 х 110 мм | 345 х 220 х 110 мм | 380 х 240 х 120 мм |
| Масса | 5,2 кг | 5,4 кг | 6,8 кг |
| Сертификация | CE, Великобритания, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Все настенные зарядные устройства переменного тока AMPPAL разработаны в соответствии со стандартом IEC 61851-1 и соответствующими национальными правилами электромонтажа. Точный тип разъема и длину кабеля можно выбрать во время заказа в соответствии с транспортным средством и местом установки.
Скорость зарядки настенного зарядного устройства переменного тока определяется тремя переменными: выходной мощностью зарядного устройства, максимальной зарядной способностью переменного тока бортового зарядного устройства автомобиля и доступным питанием от электрической панели. Зарядное устройство мощностью 7,2 кВт в однофазной сети 230 В потребляет ток 32 А и обычно увеличивает запас хода от 30 до 40 километров в час. Зарядное устройство мощностью 11 кВт при трехфазном питании на 16 А добавляет примерно 50–60 километров в час. Зарядное устройство мощностью 22 кВт, использующее трехфазный ток 32 А, может увеличить скорость до 120 километров в час, при условии, что бортовое зарядное устройство автомобиля поддерживает этот уровень. Многие электромобили ограничивают мощность зарядки переменного тока на уровне 7,2 или 11 кВт, поэтому фактическая скорость может быть ниже, даже если зарядное устройство имеет более высокую мощность. AMPPAL рекомендует подбирать зарядное устройство как к автомобилю, так и к электроустановке, чтобы избежать платы за неиспользованную мощность.
Для большей части ночной зарядки достаточно настенного зарядного устройства переменного тока мощностью 7,2 или 11 кВт. Установка мощностью 22 кВт имеет больше смысла в коммерческих условиях, где транспортные средства могут быть припаркованы всего на два-четыре часа и в это время требуется значительная дозаправка. Поскольку зарядка переменным током осуществляется с помощью бортового зарядного устройства автомобиля, она бережнее воздействует на аккумулятор, чем частая быстрая зарядка постоянным током, что делает ее предпочтительным выбором для ежедневного использования.
Настенное зарядное устройство переменного тока должно быть установлено квалифицированным электриком в соответствии с местными нормами и инструкциями производителя. Стандартный процесс установки включает в себя монтаж задней панели на прочной стене, подключение кабеля питания к специальному автоматическому выключателю и настройку параметров ограничения тока и защиты. Зарядное устройство следует располагать рядом с местом припаркованного автомобиля, но для уменьшения падения напряжения необходимо учитывать номинальный ток кабеля и расстояние от распределительного щита. Для цепей длиной более 20 метров может потребоваться проводник большего сечения.
Настенные зарядные устройства переменного тока AMPPAL поставляются с монтажным шаблоном, настенным кронштейном и всем необходимым оборудованием. Корпус открывается спереди для проводки, что упрощает установку и обслуживание. При наружной установке электрик должен использовать соответствующие атмосферостойкие кабельные вводы и убедиться, что устройство установлено на такой высоте, чтобы разъем и кабель не подвергались воздействию стоячей воды. Все модели оснащены поворотным переключателем или функцией настройки тока с помощью приложения, позволяющей подобрать зарядное устройство в соответствии с доступной емкостью цепи.
Безопасность — основа каждого настенного зарядного устройства переменного тока AMPPAL. Корпус IP65 защищает от пыли и водяных струй с любого направления, а степень ударопрочности IK10 означает, что устройство может выдерживать значительные механические воздействия без ущерба для внутренней безопасности. Зарядная электроника изолирована от корпуса, а все части, находящиеся под напряжением, закрыты огнестойким изолирующим экраном. Зарядные устройства постоянно контролируют соединение между автомобилем и настенным блоком. Если управляющий сигнал прерывается, зарядка немедленно прекращается. Встроенное обнаружение остаточного тока добавляет дополнительный уровень защиты помимо внешнего УЗО, снижая риск поражения электрическим током во влажных условиях.
Для установок с системой заземления TN-C-S блоки AMPPAL оснащены функцией обнаружения неисправностей PEN. Эта функция безопасности отключает зарядку, если защитное заземление и нейтральный провод повреждены, предотвращая попадание тока в кузов автомобиля. Защита от повышенного и пониженного напряжения защищает от колебаний в сети, а защита от перенапряжения помогает защитить зарядное устройство от переходных процессов, вызванных молнией. В совокупности эти характеристики делают настенные зарядные устройства переменного тока AMPPAL подходящими для использования как внутри, так и снаружи жилых, коммерческих и общественных помещений.
Ожидается, что современные настенные зарядные устройства переменного тока будут делать больше, чем просто обеспечивать питание. AMPPAL интегрировала в свое оборудование полноценную интеллектуальную платформу зарядки. Каждое устройство может подключаться к локальной сети Wi-Fi или проводному Ethernet, а для мест без надежного доступа в Интернет доступно дополнительное подключение 4G. С помощью мобильного приложения AMPPAL пользователи могут запускать и останавливать сеанс зарядки, просматривать энергопотребление в реальном времени, устанавливать график зарядки и отслеживать совокупное потребление энергии. Приложение также поддерживает несколько зарядных устройств под одной учетной записью, что делает его удобным для семей с двумя электромобилями или для владельцев малого бизнеса, управляющих несколькими парковочными местами.

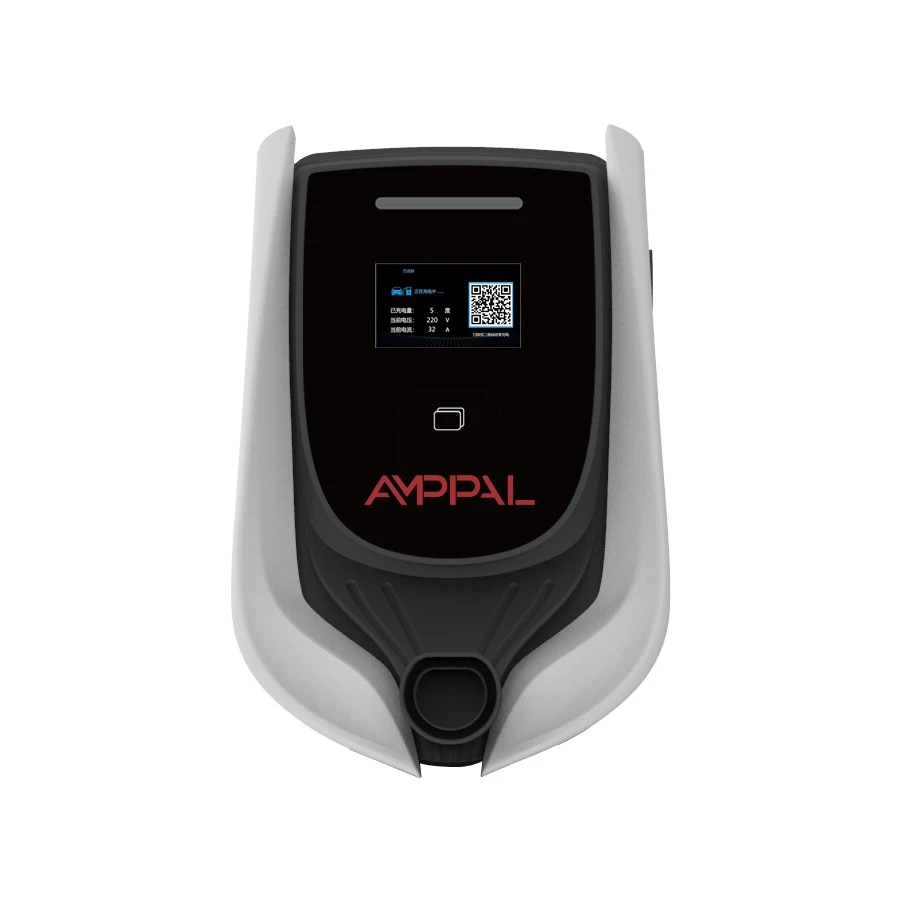

Для коммерческого применения совместимость зарядного устройства с OCPP 1.6J позволяет ему взаимодействовать с центральной системой управления. Это обеспечивает удаленный мониторинг, интеграцию тарифов, выставление счетов пользователям и управление нагрузкой на нескольких точках зарядки. Поскольку прошивку можно обновлять «по воздуху», AMPPAL может добавлять новые функции и исправления безопасности без необходимости посещения объекта.
Настенные зарядные устройства переменного тока подходят для самых разных мест. В частном гараже блок мощностью 7,2 кВт или 11 кВт покрывает потребности в ночной зарядке и позволяет аккуратно хранить зарядный кабель. В навесе для машины или на подъездной дорожке наружный блок с доступом RFID предотвращает несанкционированное использование. В многоквартирном доме несколько блоков AMPPAL могут быть связаны с динамическим управлением нагрузкой, чтобы обслуживать жильцов, не перегружая основное электроснабжение здания. На рабочем месте сотрудники могут подключаться к сети в течение дня, а функция интеллектуального планирования может согласовывать зарядку с выработкой солнечной энергии или тарифами в непиковое время. Для автопарков настенные зарядные устройства переменного тока обеспечивают экономичную ночную зарядку автофургонов и служебных автомобилей, снижая зависимость от общественной инфраструктуры быстрой зарядки постоянного тока.
Вопрос: Что такое настенное зарядное устройство переменного тока и как оно работает?
Ответ: Настенное зарядное устройство переменного тока — это стационарная зарядная станция для электромобилей, которая крепится на стену или подставку. Он потребляет переменный ток из электросети здания, обменивается данными с автомобилем через зарядный кабель и безопасно подает переменный ток на бортовое зарядное устройство автомобиля. Затем бортовое зарядное устройство преобразует эту мощность переменного тока в постоянный ток для зарядки высоковольтной батареи. Настенные зарядные устройства переменного тока AMPPAL соответствуют стандарту пилотного управления IEC 61851, который постоянно контролирует соединение и регулирует зарядный ток в соответствии с запросом автомобиля и мощностью зарядного устройства. Такая конструкция делает стационарные настенные устройства более безопасными и мощными, чем портативные зарядные кабели.
Вопрос: Сколько времени занимает зарядка электромобиля с помощью настенного зарядного устройства переменного тока?
О: Время зарядки зависит от выходной мощности зарядного устройства, бортового зарядного устройства автомобиля, размера аккумулятора и текущего состояния заряда. В качестве общего руководства можно сказать, что зарядное устройство мощностью 7,2 кВт может выдавать около 7,2 кВтч в час. Если в автомобиле установлен аккумулятор емкостью 60 кВтч, полная зарядка разряженного аккумулятора займет примерно 8–9 часов. Зарядное устройство на 11 кВт сокращает это время примерно до 5,5–6 часов, а зарядное устройство на 22 кВт может сократить его до менее чем 3 часов, если автомобиль поддерживает зарядку переменного тока мощностью 22 кВт. Большинство водителей не заряжают аккумулятор с пустого места, поэтому реальные сеансы работы с настенным зарядным устройством переменного тока часто короче. AMPPAL рекомендует выбирать зарядное устройство с учетом максимальной скорости зарядки переменного тока автомобиля и доступной электрической мощности.
Вопрос: Можно ли установить настенное зарядное устройство переменного тока снаружи?
О: Да, все настенные зарядные устройства переменного тока AMPPAL имеют класс защиты IP65, что означает, что они пыленепроницаемы и защищены от струй воды с любого направления. Они также имеют класс ударопрочности IK10 и могут работать при температуре от -30°C до +50°C. Для установки на открытом воздухе требуется специальный источник питания, защищенный от атмосферных воздействий, соответствующие кабельные вводы и подходящая монтажная поверхность. Зарядное устройство должно быть расположено так, чтобы разъем был защищен от прямого воздействия стоячей воды, а кабель не создавал опасности спотыкания. Квалифицированный электрик должен осмотреть место установки и установить устройство в соответствии с местными правилами.
Вопрос: Какой источник питания мне нужен для настенного зарядного устройства переменного тока AMPPAL?
О: Для зарядного устройства мощностью 7,2 кВт обычно требуется однофазное питание 230 В с током 32 А. Зарядное устройство мощностью 11 кВт обычно использует трехфазное питание 400 В и ток 16 А, хотя некоторые однофазные установки можно настроить на более низкий ток. Для зарядного устройства мощностью 22 кВт требуется трехфазное питание 400 В и ток 32 А. Электрическая панель должна иметь специальный автоматический выключатель соответствующего номинала, а размер проводки должен быть рассчитан на постоянную нагрузку. Устройства AMPPAL имеют регулируемые настройки тока, поэтому, если существующий источник питания ограничен, зарядное устройство можно установить на более низкий уровень мощности, чтобы избежать перегрузки панели. Динамическую балансировку нагрузки также можно использовать для автоматического снижения зарядного тока, когда другие бытовые нагрузки высоки.
Вопрос: Совместимы ли настенные зарядные устройства переменного тока AMPPAL со всеми электромобилями?
Ответ: Настенные зарядные устройства переменного тока AMPPAL совместимы со всеми электромобилями, поддерживающими зарядку переменным током через разъем типа 2, который является стандартом в Европе и для большинства автомобилей, оснащенных CCS, во всем мире. Версии разъема типа 1 доступны для автомобилей, использующих стандарт SAE J1772, например для некоторых старых или импортных моделей. Процесс зарядки регулируется международными стандартами, поэтому, если физический разъем совпадает, зарядное устройство и автомобиль автоматически согласовывают соответствующий ток и напряжение. Если максимальная скорость зарядки автомобиля переменным током ниже, чем мощность зарядного устройства, зарядное устройство просто будет обеспечивать более низкую скорость.
Вопрос: Какие интеллектуальные функции включают в себя настенные зарядные устройства переменного тока AMPPAL?
Ответ: Настенные зарядные устройства переменного тока AMPPAL оснащены встроенным Wi-Fi и Ethernet, а также возможностью подключения к сотовой сети 4G. С помощью приложения AMPPAL пользователи могут планировать сеансы зарядки, чтобы воспользоваться более низкими тарифами на электроэнергию, контролировать мощность в реальном времени, отслеживать потребление энергии с течением времени и контролировать доступ с помощью RFID-карт. Коммерческие модели поддерживают OCPP 1.6J, что позволяет интегрировать их в стороннюю платформу управления зарядкой для выставления счетов, удаленной диагностики и управления нагрузкой. Прошивку зарядного устройства можно обновлять по беспроводной сети, а все сообщения шифруются для защиты пользовательских данных.
Вопрос: Какие средства защиты встроены в настенное зарядное устройство переменного тока AMPPAL?
Ответ: Настенные зарядные устройства переменного тока AMPPAL имеют несколько уровней защиты. Защита от перегрузки по току не позволяет зарядному устройству потреблять больший ток, чем может выдержать схема. Защита от повышенного и пониженного напряжения защищает от аномалий в сети. Обнаружение замыкания на землю и обнаружение остаточного тока защищают от поражения электрическим током. Защита от перенапряжения защищает электронику от скачков напряжения. Датчики температуры снижают выходную мощность, если зарядное устройство перегревается. Для систем заземления TN-C-S обнаружение неисправности PEN отключает зарядку, если защитное заземление и нейтральный провод потеряны. Корпус IP65 обеспечивает дополнительную защиту от пыли и воды, а класс IK10 защищает от ударов. Эти функции работают вместе, чтобы сделать зарядное устройство безопасным для использования в помещении и на открытом воздухе.
Вопрос: Могу ли я управлять несколькими настенными зарядными устройствами переменного тока в одном месте?
О: Да, несколько настенных зарядных устройств переменного тока AMPPAL можно сгруппировать и управлять ими как сетью. В доме с двумя электромобилями обоими зарядными устройствами можно управлять из одной учетной записи приложения AMPPAL. В коммерческих или многоквартирных жилых домах OCPP 1.6J позволяет центральной системе управления контролировать каждый блок, устанавливать различные уровни доступа и выполнять удаленный сброс. Управление нагрузкой на несколько зарядных устройств не позволяет общему току превышать доступный источник питания на объекте. Это особенно ценно в многоквартирных домах, на рабочих местах и на автопарках, где может потребоваться зарядка нескольких транспортных средств одновременно.
Вопрос: Чем настенное зарядное устройство переменного тока отличается от быстрого зарядного устройства постоянного тока?
Ответ: Настенное зарядное устройство переменного тока подает переменный ток на бортовое зарядное устройство автомобиля, которое преобразует его в постоянный ток для аккумулятора. Зарядные устройства переменного тока обычно работают на уровнях мощности от 3,7 до 22 кВт, что делает их пригодными для зарядки в течение нескольких часов. Быстрое зарядное устройство постоянного тока обходит встроенное зарядное устройство автомобиля и подает постоянный ток гораздо большей мощности, часто от 50 до 350 кВт, что позволяет зарядить совместимые автомобили на 80 % за 20–40 минут. Настенные устройства переменного тока значительно дешевле приобретать, устанавливать и эксплуатировать, а также они оказывают меньшую нагрузку на батарею во время частой зарядки. Для ежедневного использования дома или на работе настенное зарядное устройство переменного тока почти всегда является более практичным и экономичным выбором.
Вопрос: Какое обслуживание требуется настенному зарядному устройству переменного тока AMPPAL?
О: Требования к техническому обслуживанию минимальны. Зарядное устройство следует периодически проверять на наличие видимых повреждений кабеля, разъема и корпуса. Контакты разъема следует содержать в чистоте и сухости, а кабель, когда он не используется, следует хранить на встроенном крючке. Внешнее УЗО или АВДТ на электрической панели следует проверять в соответствии с местными правилами, обычно каждые шесть месяцев. AMPPAL рекомендует проводить профессиональную проверку один раз в год для коммерческих установок или агрегатов, работающих в суровых условиях. Обновления встроенного ПО доставляются удаленно через приложение или платформу OCPP, поэтому физическое обслуживание обычно не требуется.
