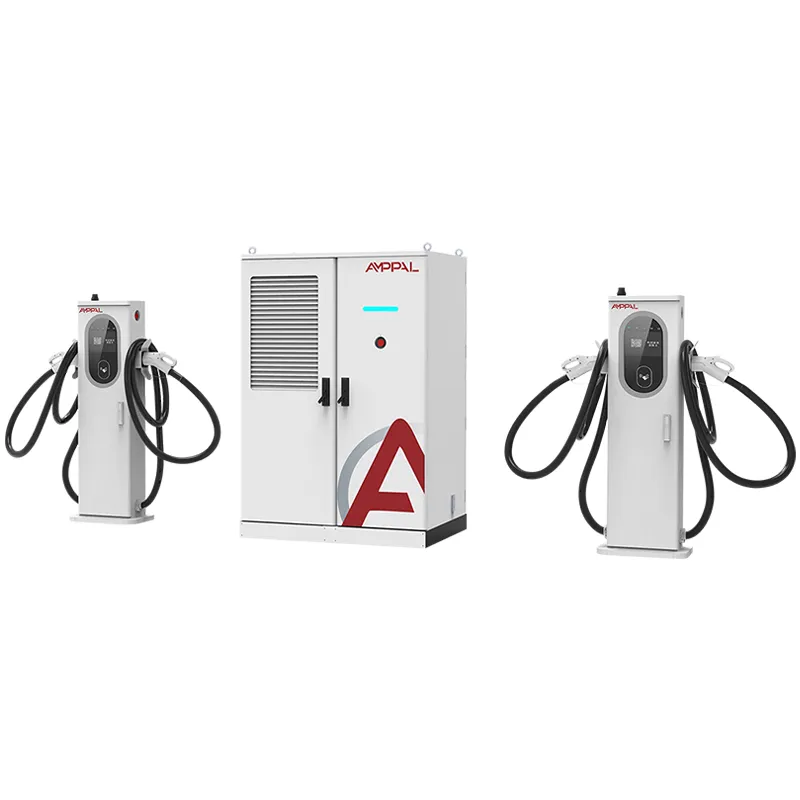

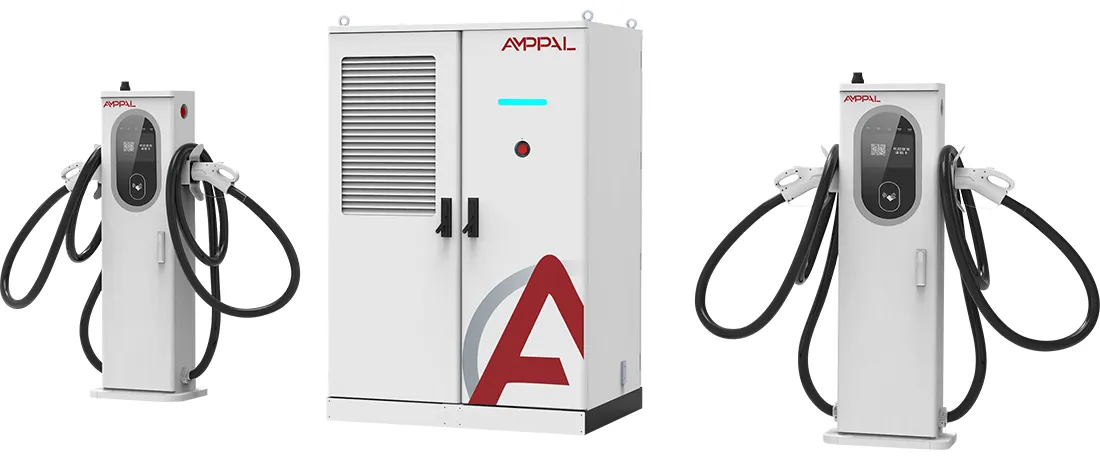

Мощная зарядная установка для электромобилей мощностью 360 кВт с жидкостным охлаждением для зарядных станций автопарка

Представляем силовой пул AF-DC-360

AF-DC-360-LC-S1 — это зарядный блок с аккумулятором вместо фиксированных розеток. Его выходная мощность постоянного тока мощностью 360 кВт находится за планировщиком, который каждую секунду подает ток на те терминалы, которые в нем нуждаются, вместо того, чтобы привязывать фиксированную долю к каждому отсеку.

В этом вся разница между стопкой и рядом стопок с фиксированной производительностью. Четыре сваи мощностью 90 кВт теряют мощность всякий раз, когда один отсек остается пустым; Пул мощностью 360 кВт перенаправляет эту неиспользуемую мощность в занятый отсек, поэтому один и тот же объект обеспечивает больше сеансов в день. Это единственное предложение объясняет, почему объединенные стеки сейчас доминируют в новых коридорах по всей Европе и Персидскому заливу.

В шкафу установлено то же смешанное семейство клемм, что и в нашей модели мощностью 240 кВт: пистолеты с воздушным охлаждением 250 А для повседневных автомобилей и пистолеты с жидкостным охлаждением 600/800 А для платформ 800 В. Бассейну не важно, какой тип кабеля от него идет.

Пять причин, по которым бассейн мощностью 360 кВт лучше зарядных устройств с фиксированной мощностью

Один отсек может поглотить все 360 кВт: один седан или грузовик с напряжением 800 В заряжается на полную мощность стека, когда он является единственным активным транспортным средством, что примерно вдвое сокращает пиковое время сеанса по сравнению с фиксированной схемой с 120 кВт на отсек.

Неиспользуемая емкость никогда не простаивает: планировщик перераспределяет мощность из пустых отсеков в активные, поэтому среднее использование за 16-часовой день обычно на 25–40 % выше, чем у зарядных устройств с фиксированным распределением при том же трафике.

Логику приоритетов, которую вы можете настроить: стек резервирует минимальный ток для каждой подключенной машины, поэтому и седан дальнего следования, и такси финишируют, просто на разных скоростях.

Пиковая эффективность сохраняется на уровне 94,5 % независимо от того, используется ли один отсек или шесть отсеков, поскольку модули питания остаются в наиболее эффективном рабочем диапазоне.

OCPP 1.6/2.0 предоставляет данные о мощности каждого отсека в реальном времени, поэтому вы можете честно выставлять счета за кВтч и публиковать статус отсека в реальном времени в своем приложении.

Смешанное семейство терминалов (250 А для воздуха / 600 А/800 А для жидкости) означает, что пул обслуживает такси с напряжением 400 В и флагманы с напряжением 800 В из одного шкафа.

Технические характеристики

Места с высоким оборотом, которые вознаграждают общую власть

Коридоры шоссе, где в полдень образуются очереди на сеансы, а ночью простаивают отсеки.

Парковки в аэропортах и ​​транзитных узлах со временем стоянки от 40 минут до 6 часов.

Центры такси, сочетающие 30-минутные пополнения баланса с медленной зарядкой в ​​течение ночи.

Площадки по переоборудованию бензина в электромобили, где трансформатор фиксирован, но состав транспортных средств постоянно меняется.

Коридоры туристических маршрутов с сильными сезонными пиками, где объединенная энергия поглощает скачки напряжения в выходные дни.

Как электроэнергия перемещается между терминалами в реальном времени

Пул мощностью 360 кВт построен из параллельно соединенных силовых модулей, питающих одну шину постоянного тока. Контроллер считывает текущий запрос от каждого подключенного терминала каждые несколько сотен миллисекунд, затем распределяет пул в порядке приоритета: сначала активные полосы с жидкостным охлаждением, затем полосы с воздушным охлаждением, с настраиваемым минимумом для каждой.

Когда один автомобиль с напряжением 800 В запрашивает ток 600 А и больше ничего не подключено, стек выделяет всю свою мощность этому автомобилю; Собственная BMS автомобиля устанавливает потолок. Когда к сети подключаются шесть автомобилей, одна и та же мощность динамически распределяется, и машина, прибывшая первой, сохраняет свою долю до тех пор, пока ее аккумулятор не разрядится. Передачи переключаются мягко, поэтому автомобиль, уже заряжающийся, никогда не видит провала при начале нового сеанса.

Результат измеряется в использовании, а не в пиковой производительности. Операторы, использующие блоки мощностью 360 кВт, сообщают о среднем уровне использования 40–55% в течение дня по сравнению с 20–30% для блоков с фиксированным распределением при аналогичном трафике, что меняет расчет окупаемости трансформатора и земли.

Доказательства соответствия: CE, TUV, CB, CCC, UL.

Сертификаты CE, TUV, CB, CCC и UL поставляются вместе с устройством; AF-DC-360 разделяет семейство сертификатов со стеками мощностью 240 кВт и 480 кВт.

Перед вводом в эксплуатацию каждый шкаф проходит испытание на сопротивление изоляции напряжением 1000 В постоянного тока и проверку целостности заземления.

При 48-часовой проработке блока нагрузки пул работает на полную мощность 360 кВт, переключая мощность между виртуальными отсеками для тренировки планировщика.

Тесты на стороне сети охватывают устойчивость к перенапряжениям согласно IEC 61000-4-5 и гармоническое поведение на входе переменного тока 380 В.

Степень защиты IP54 подтверждена согласно IEC 60529 с помощью контролируемого распыления воды на дверные уплотнения и кабельные вводы.

Отчеты об испытаниях каждой партии прилагаются к отгрузочному файлу для таможенной и сетевой документации.

Восемь шагов на фабрике Юэцин

Лазерная резка TRUMPF и штамповка на станке с ЧПУ придают панелям корпуса необходимую форму.

Панели проходят через линию порошкового покрытия для отделки, предназначенной для использования на открытом воздухе.

Силовые модули собираются на специальной сборочной линии постоянного тока.

Монтаж шин и жгутов проводов осуществляется с помощью инструментов с регулируемым крутящим моментом.

Роботы FANUC выполняют установку модулей, уменьшая повреждения при обращении.

Прошивка и профиль OCPP прошиваются в соответствии с вашим сервером.

Полный стек обеспечивает 48-часовую проработку банка нагрузки с циклическим циклированием по планировщику.

Окончательная проверка по 14 пунктам освобождает устройство от упаковки.

Определение размера пула: один большой стек или несколько маленьких?

Купите AF-DC-360, если сеансы приходят неравномерно. Сайт, на котором 60% автомобилей появляются в четырехчасовом окне, всегда будет тратить фиксированную мощность; пул преобразует эту неравномерность в полезную емкость.

Не покупайте его, если ваш объект представляет собой частное депо, заряжающее за ночь одни и те же восемь грузовиков мощностью 40–60 кВт каждый. Более простое стационарное зарядное устройство стоит дешевле, а гибкость бассейна никогда не используется. Не покупайте его, если мощность вашего подключения к сети ограничена ниже 360 кВт; стек не может создавать энергию, которую не может обеспечить канал.

Если вы выбираете между 240 кВт и 360 кВт в рамках бюджета трансформатора, смоделируйте оба варианта: стек мощностью 240 кВт покрывает большую часть трафика седанов, а 360 кВт добавляет запас, который предотвращает жалобы на очереди во время пиков. Прежде чем вы совершите фиксацию, AMPPAL выполнит оценку использования данных вашего трафика.

Почему импортеры делают повторный заказ у AMPPAL

Срок выполнения заказа на складе составляет 15-20 рабочих дней, минимальный заказ составляет одну единицу.

Пользовательский набор терминалов и параметры OCPP настраиваются во время заказа, а не после поставки.

Полная документация CE/TUV/CB/CCC/UL передается вместе с товаром.

К 2024 году будет поставлено более миллиона зарядных устройств, а также более 200 станций в собственной операционной сети AMPPAL.

Цены EXW, FOB Нинбо или CIF со специальным инженером по работе с клиентами.

Запасные силовые модули для постоянных покупателей оцениваются по заводской стоимости, поэтому планирование времени безотказной работы обходится недорого.

Доставка стека мощностью 360 кВт: размеры и условия

Шкаф размерами 1750 x 1200 x 900 мм перевозится в фанерном экспортном ящике, а терминал смешанного типа упакован в отдельные коробки с пенопластовой подкладкой. Полная партия весит примерно 950-1150 кг в зависимости от состава оружия.

Стандартный план — два штабеля на 40-футовый контейнер; ящики привинчены к направляющим пола и закреплены ремнями, предотвращающими смещение. Один вилочный погрузчик очищает комплект в вашем порту.

Документы: коммерческий счет, упаковочный лист, коносамент, сертификат происхождения, протоколы испытаний партии. Основой предложения является EXW, FOB Нинбо или CIF, как вы предпочитаете.

Сервис, который поддерживает работу пула

2-летняя гарантия на стек, клеммы и модули, включая неисправности контура охлаждающей жидкости.

Запасные части, такие как разъемы для жидкости и шланги охлаждающей жидкости, будут отправлены в течение 3–5 рабочих дней.

Ежеквартальная удаленная проверка работоспособности OCPP проверяет дрейф модуля до того, как это приведет к потере сеанса.

Проверка уровня охлаждающей жидкости каждые 6 месяцев и проверка хомутов для жидкостных терминалов, прилагается многоязычный контрольный список.

Прямая линия WhatsApp инженеру, который знает серийные номера вашего устройства.

Использование стека с общим питанием: неправильно или правильно

Неверно: предполагается, что каждая ячейка получает 90 кВт только потому, что мощность стека составляет 360 кВт. Справа: минимальный ток на отсек — это параметр, которым вы управляете, поэтому настройте его перед запуском.

Неправильно: отдать приоритет всем жидкостным терминалам и истощить воздушные отсеки. Справа: сбалансируйте таблицу приоритетов, чтобы такси по-прежнему финишировали в разумные сроки.

Неправильно: Выбор входного кабеля на 240 кВт, поскольку бассейн общий. Справа: мощность переменного тока по-прежнему составляет 360 кВт; подберите автоматический выключатель и кабель для обеспечения полной мощности.

Неправильно: Опрашивать серверную часть каждые 30 секунд и вызывать ее в режиме реального времени. Справа: используйте события OCPP 2.0 или 5-секундный опрос для определения статуса отсека Live.

Неправильно: пропуск ежеквартальной удаленной проверки здоровья. Справа: 15-минутная проверка выявляет неисправный модуль до того, как он отключит отсек на пике нагрузки.

Что говорят покупатели в трех странах

Оператор из ОАЭ недалеко от аэропорта Дубая эксплуатировал один AF-DC-360 с сентября 2025 года на площадке с 8 отсеками. Они замерили среднюю загрузку 47% в будние дни по сравнению с 26% на их старых стационарных установках мощностью 120 кВт, а очередь на обед сократилась с 25 минут до примерно 8. Их жалоба: шум шкафа заметен ночью, поэтому они отодвинули его на 12 метров от стены отеля. Время простоя за первые пять месяцев: ноль.

Тайский оператор такси в Бангкоке использует стек для 40 водителей; настройка минимального тока поддерживала мощность такси на уровне 60 кВт, в то время как флагманские седаны брали остальное. Они попросили установить второй счетчик OCPP на каждый терминал для выплат водителям, и AMPPAL бесплатно добавила их в прошивку.

Участок хорватского коридора с одной трубой мощностью 360 кВт и шестью отсеками хорошо выдержал летний скачок напряжения; Единственная жалоба владельца заключается в том, что три автомобиля с напряжением 800 В одновременно могут обогнать пул, и они планируют построить вторую установку в 2027 году.

Часто задаваемые вопросы по распределению мощности для операторов сайта

Вопрос: Что на самом деле меняет динамическое распределение мощности для водителей?

О: Они видят более высокую мощность, когда сайт работает тихо и справедливо распределяет ресурсы во время пиковой нагрузки, вместо жесткого ограничения количества отсеков.

Вопрос: Может ли бассейн отдать все 360 кВт одной машине?

О: Да, если это единственный активный терминал, до предела зарядки автомобиля; Окончательную ставку определяет BMS автомобиля, а не стек.

Вопрос: Как справедливо выставить счет за сеанс?

О: OCPP сообщает данные о кВтч по каждому терминалу, поэтому ваша серверная часть выставляет счета именно за то, что потребляет каждый отсек.

Вопрос: Сколько терминалов помещается в пуле?

О: До 8 в любом сочетании воздушных пистолетов на 250 А и жидкостных пистолетов на 600/800 А.

Вопрос: Обязателен ли трансформатор большего размера?

О: Для доставки стека требуется полная мощность 360 кВт; с меньшим трансформатором он ограничивается автоматически.

Вопрос: Сколько времени занимает от заказа до отправки?

О: 15-20 рабочих дней для стандартных конфигураций.

Вопрос: Распространяется ли гарантия на программное обеспечение планировщика?

О: Да, на прошивку распространяется 2 года с бесплатными обновлениями.

Вопрос: Могу ли я начать с мощности 240 кВт и модернизировать шкаф позже?

О: Нет, шкаф оценивается на момент заказа; выберите 360 кВт сейчас, если трансформатор поддерживает это.
