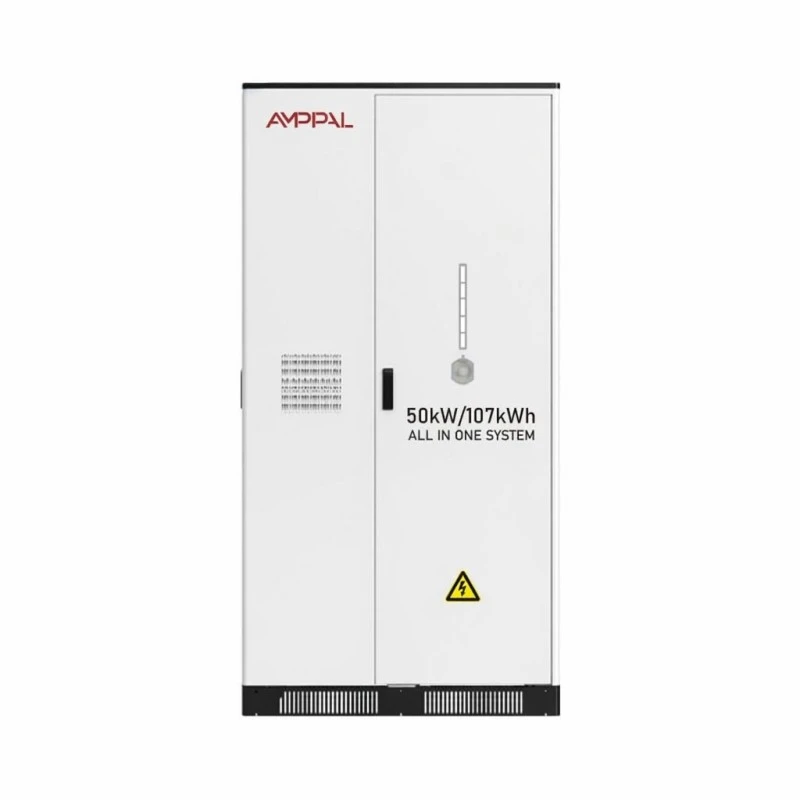

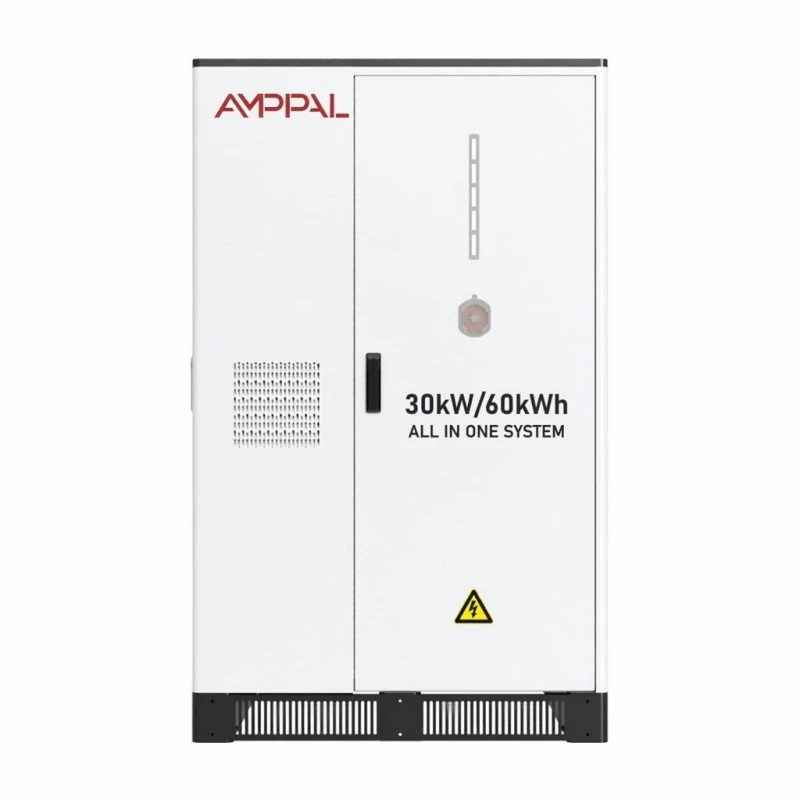

Универсальная аккумуляторная система хранения энергии мощностью 20–50 кВт для коммерческих и солнечных установок.

Один кабинет вместо трех закупочных списков

Проект «солнечная энергия плюс накопитель» обычно подразумевает трех поставщиков: фотоэлектрический инвертор, стойку для батарей и контроллер, который взаимодействует с обоими. У каждого своя гарантия, свой инженер по вводу в эксплуатацию и своя игра обвинений, когда система работает неэффективно. Эта универсальная аккумуляторная система хранения энергии мощностью 20–50 кВт для коммерческих и солнечных установок объединяет все три в одну поставку.

Инверторный каскад принимает до 26 кВт постоянного тока от вашего массива на крыше (39 кВт на модели на 30 кВт, 65 кВт на модели на 50 кВт) через 2/4 трекера MPPT, поэтому батарея заряжается от солнечной энергии без отдельного гибридного инвертора или дополнительной струнной коробки.

Внутри находится батарея LFP емкостью 51,2 кВтч, состоящая из пяти блоков по 10,24 кВтч, а также логика местного управления, которая управляет самопотреблением, переключением времени использования и резервным копированием сети с одного и того же экрана. Для объекта, который хочет использовать только солнечную энергию для собственного использования плюс покрытие при отключении электроэнергии, это кратчайший путь от заказа до экспорта.

Почему важна мощность солнечной энергии

Максимальная входная фотоэлектрическая мощность 26 кВт для модели мощностью 20 кВт позволяет массиву превышать мощность инвертора; MPPT ограничивает профицит вместо сокращения дневной урожайности.

Способы 2/4 MPPT: два трекера в стандартной комплектации, четыре, если крыша обращена под разными азимутами — одна заштрихованная сторона не задерживает другую.

Номинальное напряжение сети составляет 380 В переменного тока с допуском 50/60 Гц ± 5 Гц, поэтому один и тот же шкаф обслуживает рынки с частотой 50 Гц и 60 Гц без заводского варианта.

При максимальной эффективности 97% и глубине разряда 90% большая часть каждого солнечного киловатт-часа достигает нагрузки, а не теряется при преобразовании.

Связь через CAN/RS485/WiFi обеспечивает локальный мониторинг, подтверждение связи инвертора и удаленное считывание данных без покупки отдельного шлюза.

Нижний ввод переменного тока, трехфазный, четырехпроводный (3L+N+PE), сохраняет прокладку кабеля внутри цоколя и сокращает длину пути до главного распределительного щита.

Технические характеристики

Где шкаф мощностью 20–50 кВт зарабатывает себе на жизнь

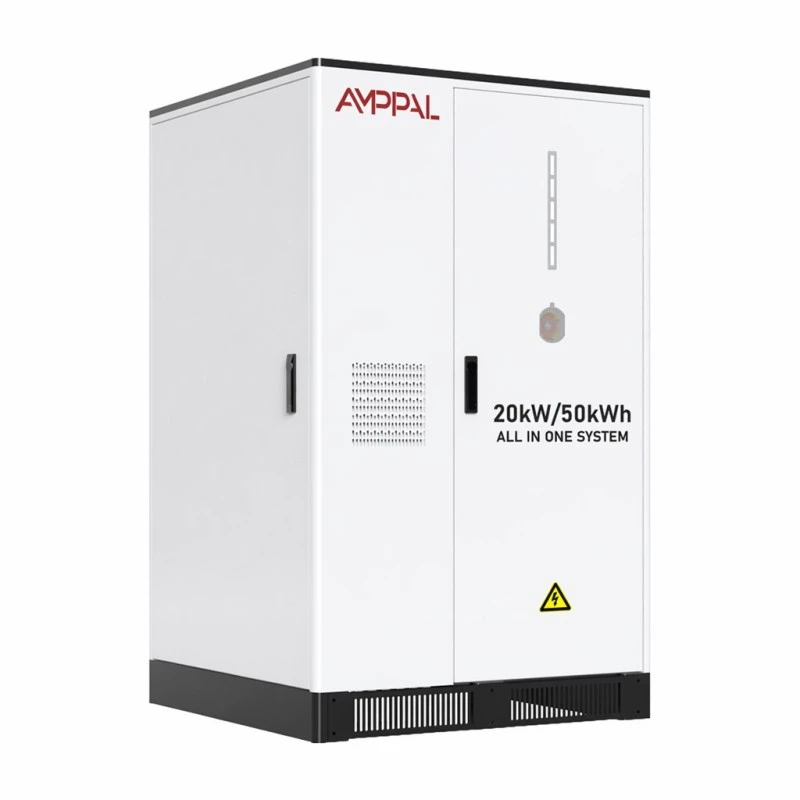

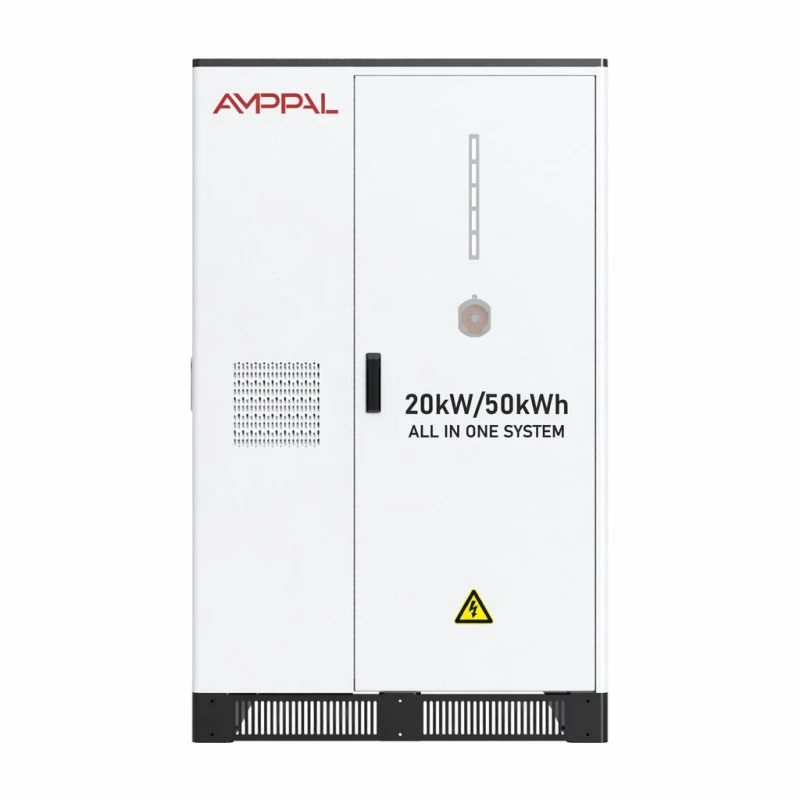

Небольшие заводы с солнечными батареями на крыше и дневными пиками производства: модель 20 кВт/51,2 кВтч покрывает пиковый спрос на 20 кВт в течение примерно двух с половиной часов.

В отелях и гостевых домах кондиционеры работают по тарифу по времени использования: зарядка за ночь, слив через охлаждающее окно.

Площадки по переработке сельскохозяйственной продукции с нестабильным качеством электросети — шкаф выдерживает провалы напряжения благодаря местному управлению без внешнего программного обеспечения EMS.

Розничные сети и мастерские, арендующие помещения: для одного шкафа не требуется отдельного аккумуляторного помещения, достаточно плоской бетонной площадки и доступа к кабелям.

Заправочные станции для электромобилей со скромной зарядной нагрузкой: буферизируйте 2–4 медленных зарядных устройства от слабого подключения к сети без модернизации трансформатора.

Как работает гибридная топология

Утром трекеры MPPT сначала подают солнечную энергию в нагрузку здания. Излишек уходит в батарею до тех пор, пока не достигнет запрограммированного потолка SOC, обычно 90-100% в зависимости от вашего тарифного плана.

Когда нагрузка превышает солнечную и батарею, сеть плавно покрывает баланс — один этап преобразования, а не два блока, взаимодействующих по шине.

Ночью батарея разряжается в часы пиковой нагрузки, и EMS резервирует нижний уровень SOC для резервного питания сети. Поскольку расписание удерживает локальный контроллер, потеря подключения к Интернету не останавливает логику переключения — она просто останавливает удаленную панель управления.

Что содержит файл безопасности

Противопожарная защита — это аэрозоль на уровне УПАКОВКИ и снова аэрозоль на уровне шкафа — две независимые ступени, направленные на два разных места, где может начаться термическое событие.

Элементы LFP 3,2 В/100 Ач соответствуют стандартам CE и RoHS на уровне упаковки, а все оборудование поставляется с документацией UN38.3 и MSDS для таможни и страхования.

Интеллектуальное воздушное охлаждение удерживает пять упаковок в узком температурном диапазоне; кривая вентилятора следует за температурой ячейки, а не работает на полной скорости весь день.

Корпус IP54 подходит для наружных навесов и крытых технических помещений; Электрический отсек отделен от аккумуляторного отсека внутри шкафа.

Заявлено, что срок службы циклов составляет более 6000 раз при 0,5°C и 25°C с сохранением энергии не менее 80 % — один полный цикл за рабочий день составляет примерно двадцать лет до достижения порогового значения.

Окно окружающей среды составляет от 0°C до +50°C, относительная влажность 0–95 % и высота над уровнем моря 2000 м (уменьшение номинальных значений указано выше); большинство неотапливаемых технических помещений находится внутри него.

Как строится шкаф весом 850 кг в Юэцине

1. Загрузка элементов — перед началом сборки комплекта входящие элементы LFP отбираются на предмет емкости и внутреннего сопротивления.

2. Сборка блока — блоки 102,4 В/10,24 кВтч свариваются, подключаются и проверяются на изоляцию с установленным блоком BMS.

3. Изготовление шкафа — стальной лист разрезается на станке с ЧПУ, сгибается и сваривается, затем предварительно обрабатывается и покрывается порошковой краской на той же линии, что и для загрузки изделий.

4. Интеграция инвертора — фотоэлектрическая ступень, ступень батареи постоянного тока и клеммы переменного тока подключаются к локальному контроллеру на одну шину.

5. Противопожарная и тепловая отделка — устанавливаются и проверяются работоспособность генераторов аэрозолей, воздуховодов и датчиков температуры.

6. Ввод в эксплуатацию — каждый шкаф полностью заряжается и разряжается при температуре 0,5°С с регистрацией напряжения и температуры на уровне упаковки.

7. Моделирование сети — переходы в сети и вне сети проверяются с помощью программируемого источника переменного тока перед выпуском.

8. Упаковка — шкаф крепится болтами к усиленному поддону с индикаторами удара, упаковывается и готовится к погрузке контейнера.

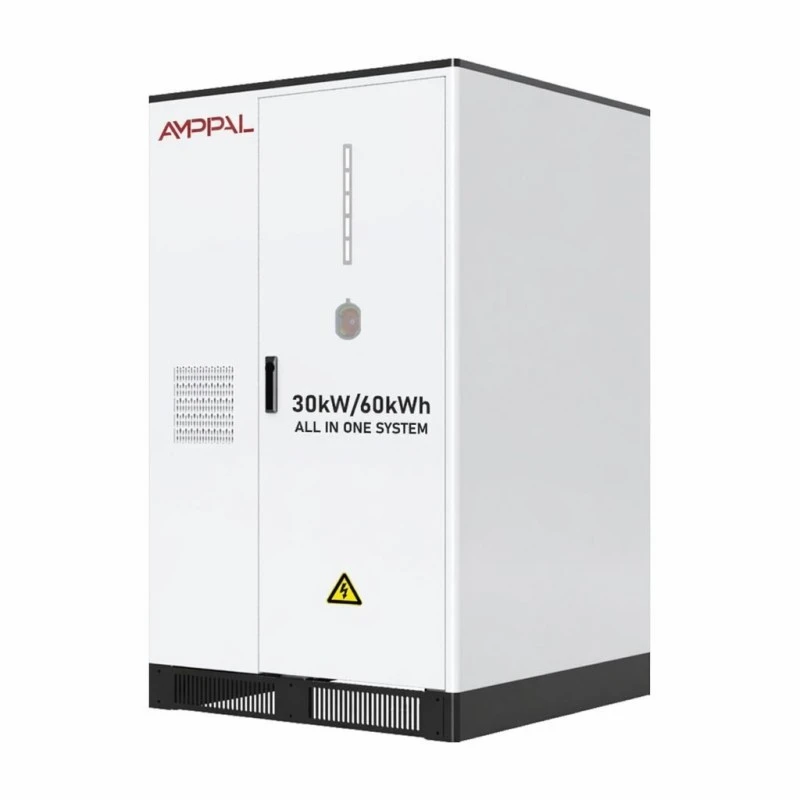

Выбор между 20, 30 и 50 кВт.

Сопоставьте модель с наихудшим импортом, а не со средним значением. Измерьте получасовую потребность, от которой фактически зависит ваш счет: модель мощностью 20 кВт выдерживает нагрузку до 20 кВт от аккумулятора, модель мощностью 30 кВт — 30 кВт, а модель мощностью 50 кВт — 50 кВт. Далее следует энергия: 51,2, 61,44 и 107 кВтч соответственно.

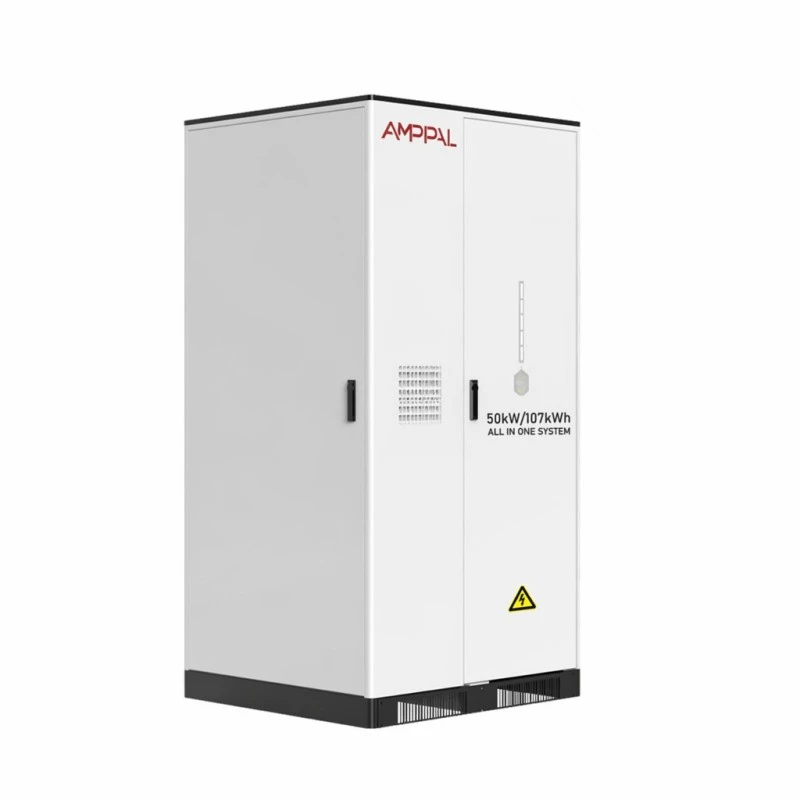

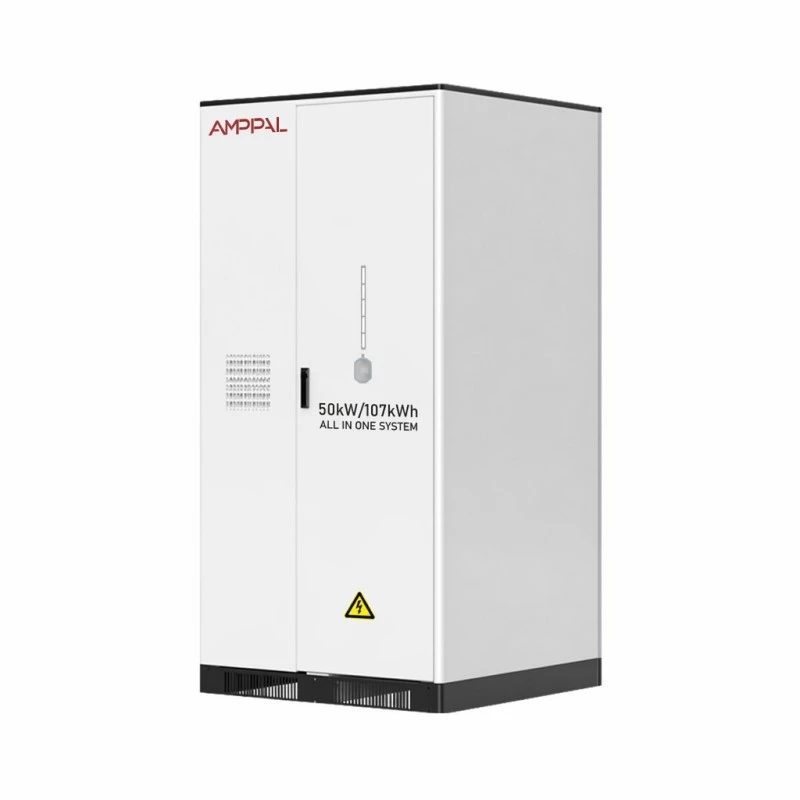

Шкаф мощностью 50 кВт физически отличается — 1100*1205*2200 мм и 1200 кг против 1000*1106*1640 мм и 850 кг для двух меньших — поэтому перед выполнением работ проверьте ширину дверей, нагрузку на пол и доступ к крану.

Если на вашем сайте нет проблем с импортом сетки и нет разброса во времени использования, этот шкаф, скорее всего, является неправильным расходом. Это окупается за счет собственного потребления и изменения тарифов; без них аккумулятор станет припаркованным активом. Мы скажем вам об этом, прежде чем принять ваш заказ.

Сравнение предложений поставщиков

Спросите, указана ли эффективность на уровне системы или только для инвертора. Наш максимум составляет 97 %, измеренный на границе шкафа, включая вспомогательные нагрузки.

Спросите, распространяется ли противопожарная защита как на уровень упаковки, так и на уровень шкафа — предложение с аэрозолем для шкафа оставляет незащищенными только упаковки.

Спросите, каков входной потолок MPPT; «Гибрид на 20 кВт», который принимает только 15 кВт фотоэлектрической энергии, вынуждает вас позже покупать второй инвертор.

Спросите про EMS: может ли локальный контроллер работать без облака? У нас есть, что важно на рынках с нестабильной связью.

Коммерческие условия: 25-35 рабочих дней для стандартных моделей, пятилетняя гарантия на весь шкаф, минимальный заказ одной единицы для оценочных заказов.

Доставка цельного шкафа

Модели мощностью 20 кВт и 30 кВт имеют размеры 1000*1106*1640 мм и весят 850-950 кг; Модель мощностью 50 кВт имеет размеры 1100*1205*2200 мм при весе 1200 кг. Каждый груз отправляется на усиленном стальном поддоне с карманами для вилочного погрузчика, готовый к приему погрузчика в пункте назначения.

Одна единица занимает примерно треть 20-футового контейнера; два удобно помещаются с креплением. Поскольку аккумулятор установлен, груз классифицируется как опасный груз UN3480 — мы подготавливаем отчет UN38.3 и паспорт безопасности, и вам следует запланировать примерно одну дополнительную неделю для бронирования опасных грузов в порту.

Стандартные условия — FOB Нинбо или Шанхай, CIF предоставляется по запросу. При авиаперевозке отдельных единиц вес и класс батареи делают ее нерентабельной; Морские или наземные перевозки являются практичным маршрутом.

Гарантия, ухудшение качества и замена пакетов

Пятилетняя гарантия на весь шкаф — блоки, инверторный каскад, тепловые вентиляторы и локальный контроллер, а не только на батарею.

Гарантируется, что мощность будет удерживать не менее 80 % номинальной энергии в течение первых пяти лет при нормальной циклической работе при температуре 0,5°C; деградация сверх этого подпадает под те же условия.

Пакеты представляют собой взаимозаменяемые модули: неисправный блок заменяется в течение нескольких часов без возврата всего шкафа, а BMS автоматически выполняет повторную балансировку при перезапуске.

Ежегодное обслуживание включает очистку фильтра, проверку момента затяжки клемм, проверку вентилятора и проверку производительности; наша удаленная диагностика может сначала выявить слабый пакет.

Запасные комплекты и платы управления имеются на складе и отгружаются в течение 5-7 рабочих дней; Расширенная гарантия до восьми или десяти лет оценивается во время заказа.

Ошибки при установке, которые мы видим повторяющиеся

Неверно: предполагается, что выходное напряжение 380 В напрямую питает однофазное оборудование. Справа: шкаф трехфазный; разделите нагрузку между L1/L2/L3 и оставьте нейтраль подключенной в соответствии с местными нормами.

Неправильно: монтировать на деревянный пол или тонкую стяжку. Справа: для груза весом 850–1200 кг требуется бетонная подушка или армированный пол, рассчитанный на точечную нагрузку.

Неправильно: запускать PV-строки разной ориентации в один трекер, ожидая полной отдачи. Справа: используйте конфигурацию 4-way MPPT и назначьте каждому азимуту свой собственный трекер.

Неправильно: хранить батарею при температуре ниже -20°C или заряжать при температуре выше +50°C. Справа: соблюдайте диапазон температур хранения от -20°C до +60°C и рабочую влажность 0–95 %.

Неправильно: закапывать нижний кабельный ввод в воду или мусор. Справа: держите цоколь свободным — нижний вход переменного тока (3L+N+PE) предполагает, что область сальника остается доступной.

Что сообщают установщики и владельцы

Швейная мастерская в Дакке, Бангладеш, в начале 2025 года установила модель мощностью 30 кВт под крышей мощностью 40 кВт. Владелец сообщил, что часы работы дизель-генератора сократились с ежедневных до нескольких в месяц, а установщик отметил, что встроенный MPPT сэкономил им неделю ввода в эксплуатацию по сравнению с отдельным оборудованием, хотя им хотелось бы, чтобы антенна Wi-Fi имела более длинный провод для их склада с металлической крышей.

Оператор супермаркета в Софии (Болгария) использует установку мощностью 20 кВт по разнице тарифов «ночь/день». Менеджер их предприятия подтвердил, что шкаф оплачивает примерно треть ежемесячной разницы в электроэнергии, и добавил жалобу: вентилятор слышен в соседнем складском помещении, поэтому они перенесли его на погрузочную площадку.

Склад горнодобывающей промышленности в Лиме, ​​Перу, купил модель мощностью 50 кВт в качестве резервной после неоднократных отключений сети. Их инженер-электрик похвалил скорость переключения включения/выключения сети, но попросил сделать местную сигнализацию более громкой — один только светодиод на панели можно было легко не заметить во время ночной смены.

Часто задаваемые вопросы

Вопрос: Может ли он заряжаться исключительно от солнечной батареи без сети?

О: Да, в автономном режиме; MPPT направляет фотоэлектрическую энергию на батарею и нагрузку, а сеть используется только для резервного копирования.

Вопрос: Сколько стоит крыша для модели мощностью 20 кВт?

Ответ: Около 4 кВт на 20 м2 хорошей крыши, поэтому 26 кВт фотоэлектрической мощности — это примерно 130 м2 панелей.

Вопрос: Что происходит во время отключения сети?

О: Шкаф автоматически переходит в автономный режим; резервный SOC, который вы устанавливаете в EMS, определяет продолжительность эксплуатации здания.

Вопрос: Как долго хранятся пакеты?

Ответ: Более 6000 циклов при 0,5°C и 25°C с сохранением 80 % — около двадцати лет при одном цикле в рабочий день, меньше, если циклить более интенсивно.

Вопрос: Можно ли заменить инвертор отдельно?

О: Да, инверторный каскад и блоки являются независимыми модулями, которые можно обслуживать без возврата шкафа на завод.

Вопрос: Какова эффективность туда и обратно?

A: Максимум 97 % на уровне шкафа с глубиной разряда 90 % — запас DOD в 10 % также продлевает срок службы.

Вопрос: Нужна ли нам аккумуляторная комната?

О: Степень защиты IP54 и внутренняя система пожаротушения допускают установку в машинном помещении или под открытым небом на бетонной подушке.

Вопрос: какое время выполнения заказа?

О: 25-35 рабочих дней для стандартных моделей мощностью 20/30/50 кВт; Пользовательские напряжения добавляют время.
