Крупномасштабное развертывание аккумуляторных накопителей энергии традиционно предполагает обширные работы по сборке на месте, что приводит к рискам планирования, сбоям в проводке и увеличению сроков ввода в эксплуатацию для проектных групп.Контейнерная аккумуляторная система хранения энергии коммунального масштабапоставляет предварительно протестированные, интегрированные на заводе накопители мегаваттного класса, готовые к размещению и подключению на месте. В этой статье рассматриваются его варианты двойной мощности, встроенная архитектура безопасности, производственные рабочие процессы, отзывы о реальных проектах и ключевые соображения для разработчиков и групп EPC, оценивающих активы хранения энергии в контейнерном формате.
На этой странице — нажмите ссылку, чтобы перейти к разделу.

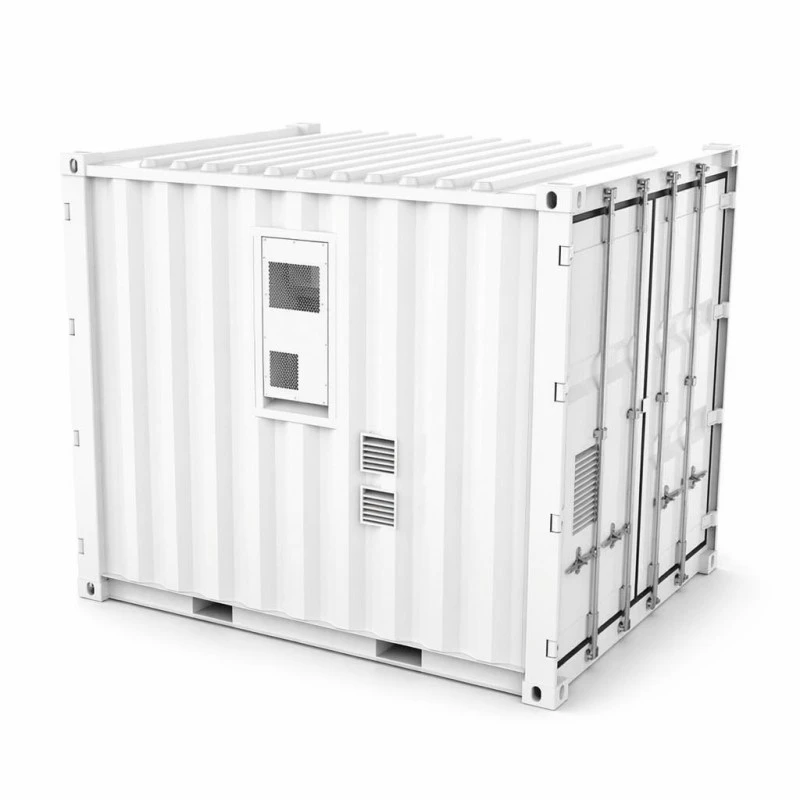

1. Что прибывает на грузовике для проектов хранения в контейнерах
В традиционных проектах хранения мегаватт-часов большая часть операций по сборке выполняется на месте. Аккумуляторные блоки поставляются на поддонах, конструкции стоек монтируются на месте, большие объемы полевых кабелей прокладываются и подключаются, а большая часть графика ввода в эксплуатацию уходит на устранение ошибок проводки, возникших во время установки на месте.Контейнерная аккумуляторная система хранения энергии коммунального масштабаменяет эту типичную последовательность проектов на противоположную.
Полный набор аккумуляторных блоков, оборудование для теплоциркуляции с воздушным охлаждением, двойные узлы пожаротушения и кабели полного мониторинга полностью интегрированы на заводских мощностях, расположенных в Юэцине. Перед отправкой каждая подсистема проходит комплексное тестирование на уровне системы внутри корпуса размером 3048*2438*2591 мм. После доставки на объект проектные бригады устанавливают контейнер на подготовленные бетонные площадки, прокладывают кабели постоянного тока с нижним вводом к оборудованию АСУ ТП и СЭМ на объекте, а затем приступают к пуско-наладочным работам. Благодаря переносу сборки и проверки системы в заводские рабочие процессы эти критически важные задачи больше не занимают временную шкалу критического пути проекта, что представляет собой основное ценностное предложение для выбора решения контейнерного типа вместо дискретных стоечных систем хранения.
2. Обзор двух вариантов мощности и основные технические параметры
Один и тот же физический контейнер поддерживает две различные конфигурации энергоемкости: 1060 кВтч и 1215 кВтч. Гражданское строительство проекта, характеристики бетонных площадок и планы подъема крана остаются неизменными независимо от того, какой вариант будет выбран, что упрощает работы по подготовке площадки к строительству. Строковая архитектура различается для каждой конфигурации: 48 аккумуляторных блоков реализуют топологию 4P264S на 1060 кВтч (номинальное напряжение 844,8 В постоянного тока), а 55 блоков реализуют топологию 5P242S, обеспечивающих 1215 кВтч (номинальное напряжение 774,4 В постоянного тока). Оба варианта сохраняют выходную мощность в общепринятом рабочем диапазоне 680–950 В постоянного тока, совместимом с большинством основных крупномасштабных аппаратных платформ PCS.
Стандартный ток заряда и разряда составляет 200 А для обеих версий, работающих при токе 0,5C, что соответствует выходному сигналу постоянного тока типичным требованиям архитектуры проектной шины. Максимальная эффективность на уровне системы достигает 88 процентов, измеренная за один полный цикл зарядки-разрядки, включая потребление вспомогательной энергии, а не показатели только батареи. Срок службы превышает 8000 циклов при температуре окружающей среды 0,5°C и температуре окружающей среды 25 градусов Цельсия при сохранении минимум 80 процентов энергоемкости, а диапазон рабочих температур окружающей среды составляет от 0°C до +50 °C, что соответствует температурному режиму внутренней системы кондиционирования контейнера.
| Категория | Параметр | Модель мощностью 1060 кВтч | Модель 1215 кВтч |
|---|---|---|---|
| Сторона постоянного тока | Номинальная мощность | 1060кВтч | 1215кВтч |
| Тип ячейки | ЛФП 3,2 В/314 Ач | ЛФП 3,2 В/314 Ач | |
| Строка аккумуляторной системы | 4П264С | 5П242С | |
| Спецификация ПАКЕТА | 70,4В314Ач | 70,4В314Ач | |
| НЕТ. ПАКЕТОВ | 48 шт. | 55 шт. | |
| Номинальное напряжение | 844,8 В постоянного тока | 774,4 В постоянного тока | |
| Диапазон напряжения | 680~950В постоянного тока | 680~950В постоянного тока | |
| Стандартный ток заряда/разряда | 200А | 200А | |
| Параметры системы | Эффективность системы | МАКС.эффективность 88% при 0,5C / 1 зарядка 1 разрядка | МАКС.эффективность 88% при 0,5C / 1 зарядка 1 разрядка |
| Срок службы системы | >8000 раз (0,5C при 25°C) Коэффициент сохранения энергии ≥ 80% | >8000 раз (0,5C при 25°C) Коэффициент сохранения энергии ≥ 80% | |
| Способ подключения | нижний вход постоянного тока | нижний вход постоянного тока | |
| Скорость зарядки и разрядки | 0,5CP | 0,5CP | |
| Метод терморегулирования | Интеллектуальный кондиционер с воздушным охлаждением | Интеллектуальный кондиционер с воздушным охлаждением | |
| Протокол связи | CAN/Eth/RS485 (4G опционально) | CAN/Eth/RS485 (4G опционально) | |
| Система противопожарной защиты | Аэрозоль и перфторгексанон | Аэрозоль и перфторгексанон | |
| IP-рейтинг | IP54 | IP54 | |
| Размер продукта | 3048*2438*2591 мм | 3048*2438*2591 мм | |
| Вес продукта | 9500 кг | 10500кг | |
| Экологические требования | Диапазон рабочих температур | 0°С~+50°С | 0°С~+50°С |
| Диапазон рабочей влажности | 0~95% относительной влажности (без конденсации) | 0~95% относительной влажности (без конденсации) | |
| Рабочая высота | 2000 м (>2000 м снижение номинальных характеристик) | 2000 м (>2000 м снижение номинальных характеристик) | |
| Сертификация | УПАКОВКА: CE ROHS UN38.3 MSDS | УПАКОВКА: CE ROHS UN38.3 MSDS | |
| Гарантия | 5 лет | 5 лет |
3. Целевые площадки развертывания для контейнерного хранилища служебного масштаба
Предварительно интегрированная аккумуляторная батарея мощностью в несколько мегаватт позволяет использовать множество сценариев реального применения. Промышленные парки, испытывающие вечерние пики нагрузки продолжительностью от двух до четырех часов, могут использовать складские мощности для изменения структуры потребления в ответ на тарифные рамки по времени использования. Для объектов, зависящих от дизельных генераторов, вариант мощностью 1060 кВтч может выдерживать умеренные промышленные нагрузки в типичные периоды простоев без сложной логистики поставок топлива.
Объекты возобновляемой энергетики, включая солнечные фермы и ветряные установки, используют эти контейнеры для стабилизации производства и улавливания выработки, которая в противном случае была бы сокращена. Операторы распределительных сетей могут отложить дорогостоящую модернизацию оборудования подстанций, внедрив функцию снижения пиковой нагрузки на фидерах на ограниченные периоды эксплуатации. Удаленные места добычи полезных ископаемых и проекты на островах представляют собой еще одно ключевое решение; специально построенные на месте аккумуляторные помещения часто оказываются непрактичными, что делает доставку контейнеров, проверенных на заводе, наиболее надежным способом развертывания. При оценке оборудования хранения данных для таких крупномасштабных сценариев использованияКонтейнерная аккумуляторная система хранения энергии коммунального масштабапредоставляет готовый к развертыванию вариант, позволяющий избежать трудоемкой сборки системы на месте.
4. Рабочий процесс для запуска проекта сборного хранилища в Интернете
Реализация проекта начинается с подготовки строительных работ. Подрядчики сооружают плоские бетонные площадки, рассчитанные на точечные нагрузки 9500–10500 кг, прокладывают кабельные траншеи, ведущие к месту расположения контейнера, и сохраняют достаточно свободного пространства для функций отвода тепла от кондиционера.
Подъемные операции выполняются с использованием стандартного контейнерного оборудования, включая угловые отливки. Проектные группы арендуют стандартное такелажное оборудование для траверс, что устраняет необходимость в изготовлении подъемного оборудования по индивидуальному заказу. За одну операцию по установке крана весь блок устанавливается на подготовленный фундамент.
Ввод в эксплуатацию проходит в три отдельных этапа после размещения. Технические специалисты выполняют монтаж проводки на стороне постоянного тока через кабельные вводы с нижним вводом, подключаемые к оборудованию PCS, предоставленному на месте. Следующим шагом устанавливается установление связи между оборудованием внутреннего мониторинга контейнера и платформами EMS на уровне проекта с доступными CAN, Ethernet и RS485, а также дополнительными функциями удаленного доступа 4G. Заключительная приемка включает функциональное тестирование реле защиты, циклическую проверку заряда-разряда 0,5CP и проверку точности отчетов SOC. При правильно завершенной строительной подготовке пуско-наладочные работы на объекте обычно занимают два-три рабочих дня после размещения контейнера.
5. Встроенная архитектура безопасности и сертификационная документация.
Двойные независимые агенты пожаротушения являются центральным элементом конструкции безопасности. Аэрозольные системы действуют внутри отдельных упаковок, а перфторгексанон заполняет всю внутреннюю часть контейнера. Эта стратегия двойного агента учитывает тепловые явления, происходящие в различных физических масштабах, и эта конфигурация все чаще требуется в страховых спецификациях для крупных аккумуляторных установок.
Контейнерный корпус со степенью защиты IP54 и кабелями постоянного тока с нижним вводом защищает от дождя и пыли на площадке, сохраняя точки электрического проникновения низкопрофильными и хорошо защищенными. Отдельные аккумуляторные блоки имеют документацию о соответствии CE и RoHS. Поставки полной системы включают документы UN38.3 и MSDS, необходимые для международных перевозок, таможенного оформления и требований по страхованию проекта.
Интеллектуальное модулируемое оборудование для кондиционирования воздуха с воздушным охлаждением поддерживает аккумуляторные блоки в узких рабочих диапазонах температур вместо использования простого циклического управления включением-выключением. Эксплуатационные характеристики определяют условия окружающей среды от 0°C до +50°C, относительную влажность 0–95 % без конденсации, а также максимальную высоту над уровнем моря 2000 метров с обязательным снижением характеристик выше этого порога высоты. Каждый готовый контейнер подвергается полномасштабному циклическому циклу зарядки-разрядки 0,5CP с регистрацией данных на уровне упаковки, собираемыми на заводе, прежде чем двери контейнера герметизируются для отправки наружу.
6. Восьмиэтапный производственный процесс на производственном предприятии Юэцин
7. Проверка критического размера хранилища в масштабе контейнера
Проектные группы должны выбирать вариант конфигурации в соответствии с фактическими требованиями к диспетчеризации, а не автоматически выбирать вариант с более высокой энергетической мощностью. Хотя физические размеры контейнера 1060 кВтч и 1215 кВтч имеют одинаковые размеры, номинальные напряжения шины существенно различаются. Прежде чем оформлять заказы на поставку, инженерные группы должны убедиться, что оборудование целевой PCS полностью поддерживает рабочее окно напряжения выбранного устройства.
Тепловые системы с воздушным охлаждением имеют определенные экологические ограничения. На объектах, где температура окружающей среды регулярно превышает +50°C, или в тропических регионах, где оборудование для кондиционирования воздуха постоянно работает с максимальной нагрузкой, можно добиться превосходной температурной стабильности элементов, используя альтернативные варианты хранения с жидкостным охлаждением. Ценовые предложения по проектам включают в себя откровенные рекомендации по обеспечению экологической безопасности, а не только поставку оборудования после развертывания.
Аппаратное обеспечение контейнерного формата представляет собой плохое экономическое решение для общих требований к хранению данных ниже примерно 500 кВтч. Продукты для хранения в шкафах обеспечивают более низкие затраты на транспортировку, работу крана и монтаж на месте при требованиях к меньшей емкости, и существуют альтернативные линейки продуктов для решения задач такого масштаба.
8. Вопросы подъема, доставки и таможни
Вес агрегата составляет 9500 кг (1060 кВтч) и 10500 кг (1215 кВтч). Для перевозки используются бортовые грузовики в сочетании с крановым оборудованием на обоих концах пути. Оборудование вилочного погрузчика не обладает достаточной грузоподъемностью для таких масс; планы такелажа и доступ к крану на площадке необходимо определить до прибытия грузовика в пункт назначения.
Поскольку аккумуляторные батареи предварительно заряжены, эти контейнеры перевозятся как опасные грузы UN3480. Производственные группы предоставляют полные отчеты об испытаниях UN38.3, документацию MSDS и декларации об упаковке опасных грузов. Планировщикам проекта следует запланировать примерно одну дополнительную неделю времени бронирования порта отправления по сравнению со стандартными отправками генеральных грузов.
Доступные коммерческие условия включают FOB Нинбо или Шанхай, а также варианты CIF по запросу. Каждый контейнер занимает пространство, сравнимое с одним слотом для 40-футового контейнера высокого куба. Для наземных перевозок внутри страны требуется оформление маршрута для единицы шириной около 3 метров и весом более 10 тонн.
9. Гарантия, поддержание мощности и сервисная поддержка на месте.
Пятилетняя комплексная гарантия распространяется на блоки, блоки кондиционирования воздуха, оборудование пожаротушения и системы мониторинга как единую поставляемую систему. Производительность мощности гарантирована при сохранении номинальной энергии не менее 80 процентов при работе в соответствии с документированными профилями циклического изменения температуры 0,5C, с отслеживанием деградации на основе базовых журналов заводских приемочных испытаний.
Аккумуляторные блоки поддерживают рабочие процессы обслуживания с заменой на месте. Отдельные аккумуляторы, вышедшие из строя, можно заменить в течение нескольких рабочих часов, не требуя полной разборки контейнера или отключения оставшейся части аккумуляторной батареи. Доступ к удаленному мониторингу через CAN/Ethernet/RS485, а также дополнительное подключение 4G позволяют сервисным группам получать наборы рабочих данных на уровне упаковки, позволяя заранее выявлять отклонения мощности до того, как операторы заметят влияние на производительность.
Рекомендуемые мероприятия по ежегодному техническому обслуживанию включают очистку воздушного фильтра, проверку давления огнегасящего вещества, повторную проверку крутящего момента на клеммах и испытания производительности. Запасной комплект оборудования поставляется в течение пяти-семи рабочих дней по мере необходимости.
10. Распространенные ошибки при подготовке площадки, которые задерживают сроки реализации проекта
11. Реальные полевые заметки о глобальном внедрении мегаватт-часов
В конце 2024 года девелоперское предприятие, действующее в Ташкенте (Узбекистан), установило установку мощностью 1060 кВтч для поддержки коммерческого комплекса, используя разницу тарифов день-ночь. Инженеры проекта сообщили, что приносящие доход операции начались всего через девять дней после того, как кран поднял контейнер с бортового транспорта. Физические монтажные работы шли быстро; большая часть времени была потрачена на работу по настройке отображения параметров EMS на базе RS485.
Разработчик проекта солнечной энергии в Антананариву, Мадагаскар, объединил вариант контейнера мощностью 1215 кВтч с существующими фотоэлектрическими фермами. Отзывы с объекта указывают на повышенную нагрузку на систему охлаждения в условиях местного жаркого островного климата. Прежде чем размещать последующие заказы на установку, команда проекта запросила официальную документацию по снижению номинальных характеристик при высоких температурах окружающей среды.
Персонал горнодобывающего подрядчика, базирующегося в Алматы (Казахстан), развернул контейнерный склад, обеспечивающий резервное электропитание для инфраструктуры перерабатывающего предприятия. Руководители электрооборудования на объекте высоко оценили рабочий процесс размещения контейнера с одним подъемником, но отметили, что длина хвостов кабеля связи, установленного на заводе, требует корректировки, поскольку расположение сальника с нижним вводом привело к тому, что трассы кабельных траншей удлинились на четыре метра дальше, чем первоначально предполагалось.
Для этих и других крупномасштабных развертываний систем хранения энергииАМППАЛпоставляет заводское оборудование для хранения данных контейнерного формата, обслуживающее множество международных рынков.
12. Часто задаваемые вопросы
В чем основная разница между двумя вариантами контейнера?
Различия заключаются в общей емкости запасенной энергии и внутренней архитектуре струн. Вариант мощностью 1060 кВтч использует 48 блоков, сконфигурированных как 4P264S, обеспечивающих номинальное напряжение 844,8 В постоянного тока. Вариант мощностью 1215 кВтч использует 55 блоков, сгруппированных как 5P242S, обеспечивающих номинальное напряжение 774,4 В постоянного тока. Оба имеют абсолютно идентичные физические размеры внешнего контейнера.
Включает ли этот контейнерный склад оборудование PCS?
Нет. Это оборудование представляет собой актив хранения данных только на стороне постоянного тока. Он подключается извне к поставляемым проектом системам PCS или EMS через интерфейсы CAN, Ethernet или RS485; Функцию удаленного доступа 4G можно выбрать в качестве дополнительной конфигурации.
Как это устройство транспортируется за границу?
Он перевозит опасные грузы, классифицированные как UN3480, бортовыми или контейнерными грузами. Полный отчет об испытаниях UN38.3, а также паспорт безопасности материалов предоставляются производителем.
Каковы стандартные характеристики тока заряда-разряда?
Оба варианта контейнера работают при стандартном токе заряда-разряда 200 А, токе 0,5CP и диапазоне рабочего напряжения 680–950 В постоянного тока.
Сколько времени обычно занимает ввод в эксплуатацию на месте?
Если предположить, что строительные работы завершены, подготовка площадок, прокладка проводов постоянного тока, установление связи и приемочные испытания под свидетелем обычно занимают два-три рабочих дня.
На какую реальную эффективность системы могут рассчитывать проектные команды?
Максимальная эффективность на уровне системы достигает 88 процентов при работе в условиях 0,5C, измеренная за один цикл полной зарядки и разрядки и включая все энергопотребление вспомогательной системы, а не измерения только батареи.
Каковы типичные показатели жизненного цикла?
Более 8000 циклов при температуре 0,5°С и температуре окружающей среды 25 градусов Цельсия, сохраняя при этом минимум 80 процентов энергии. Условия на объекте с более высокой температурой сокращают практически достижимый срок службы.
Какой срок поставки применяется к стандартному оборудованию для хранения контейнеров?
Производственный цикл от тридцати до сорока рабочих дней для агрегатов стандартной комплектации. Действия по бронированию опасных грузов в порту отправления добавляют примерно одну дополнительную неделю к общему графику плавания.
