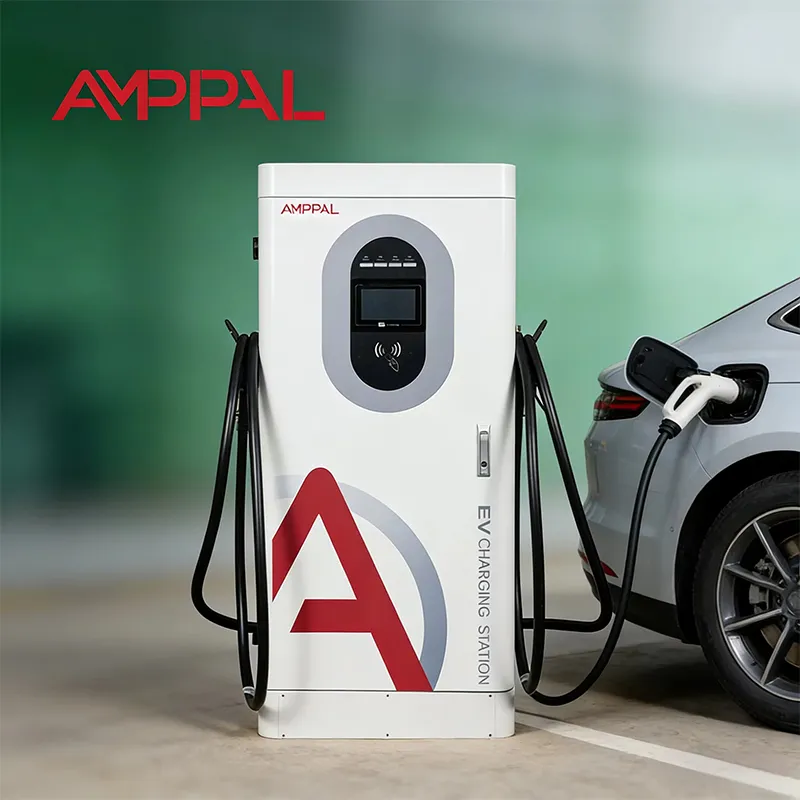

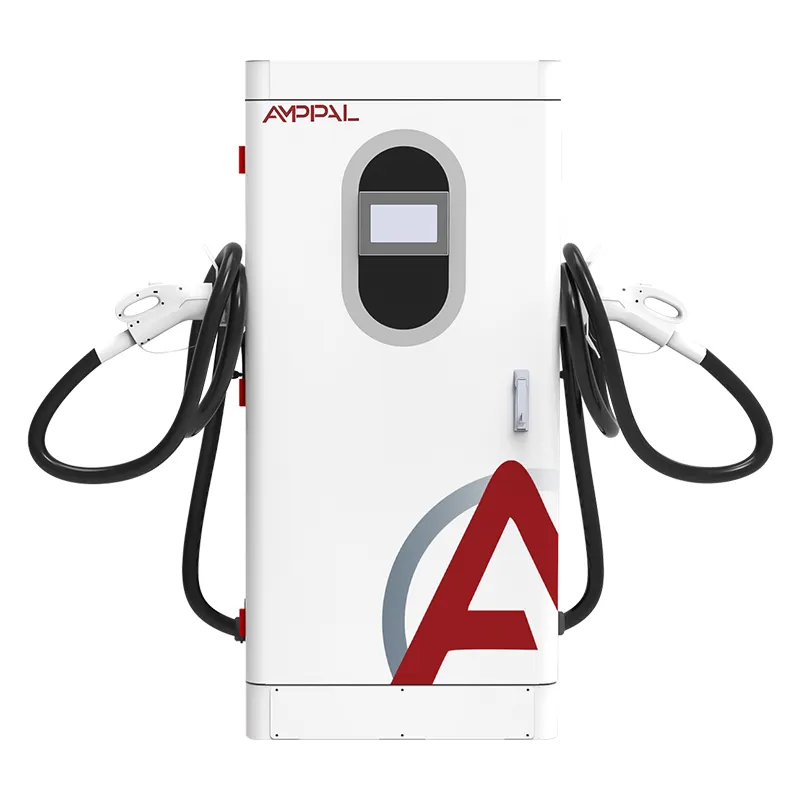

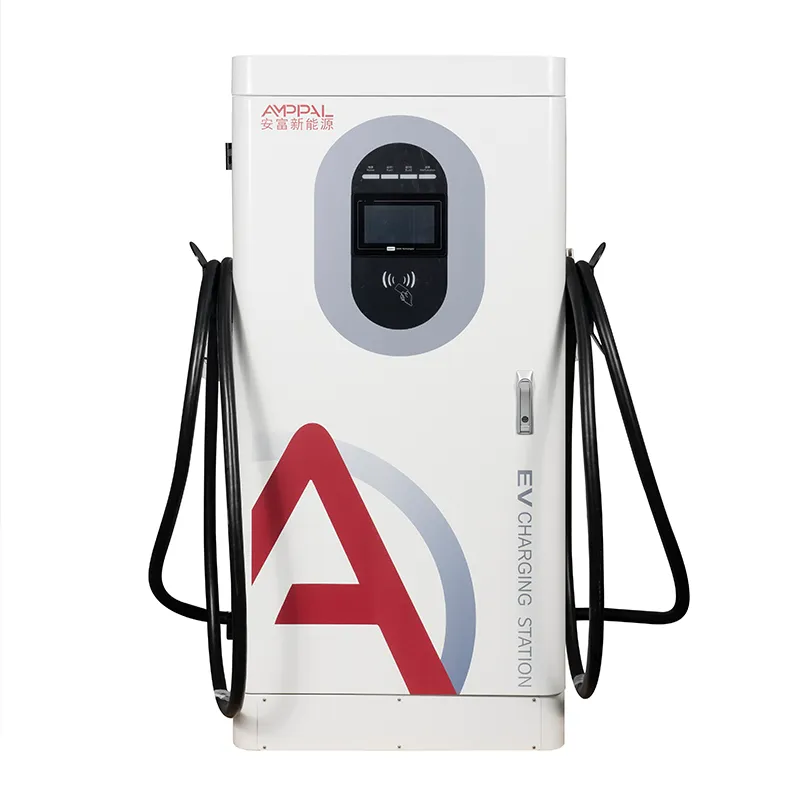

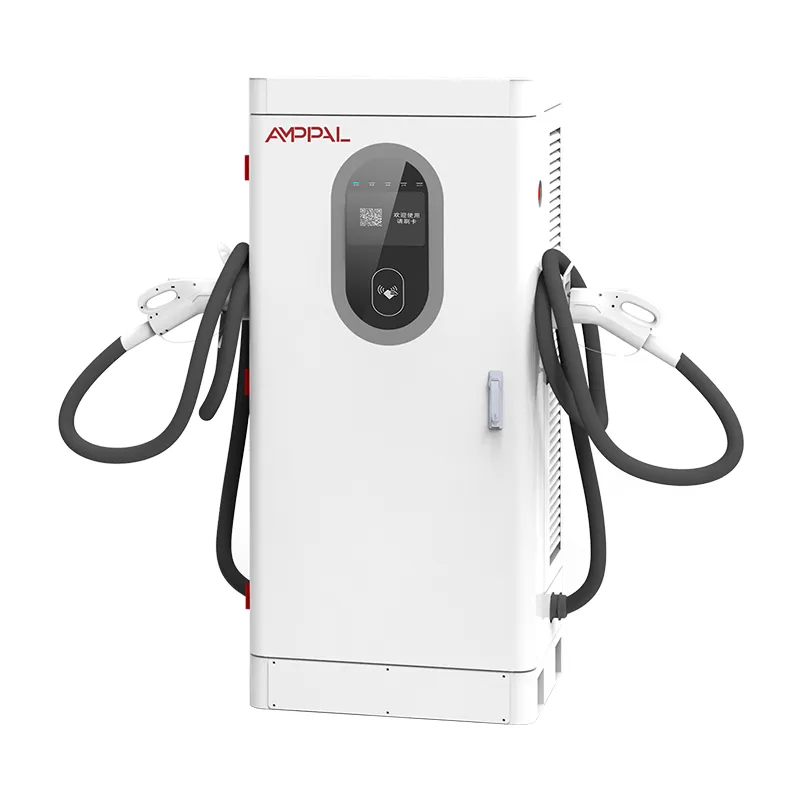

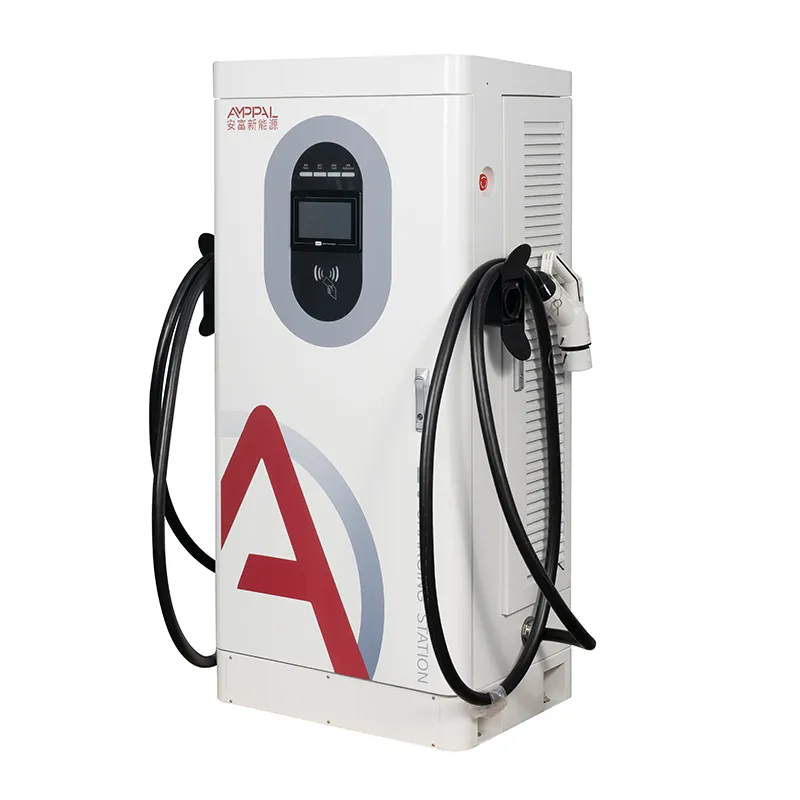

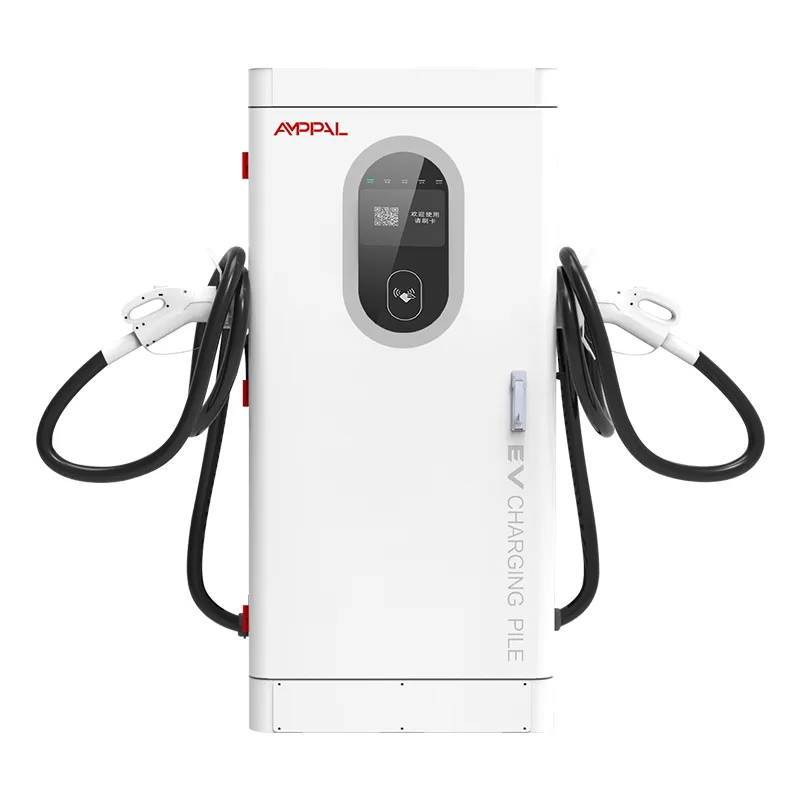

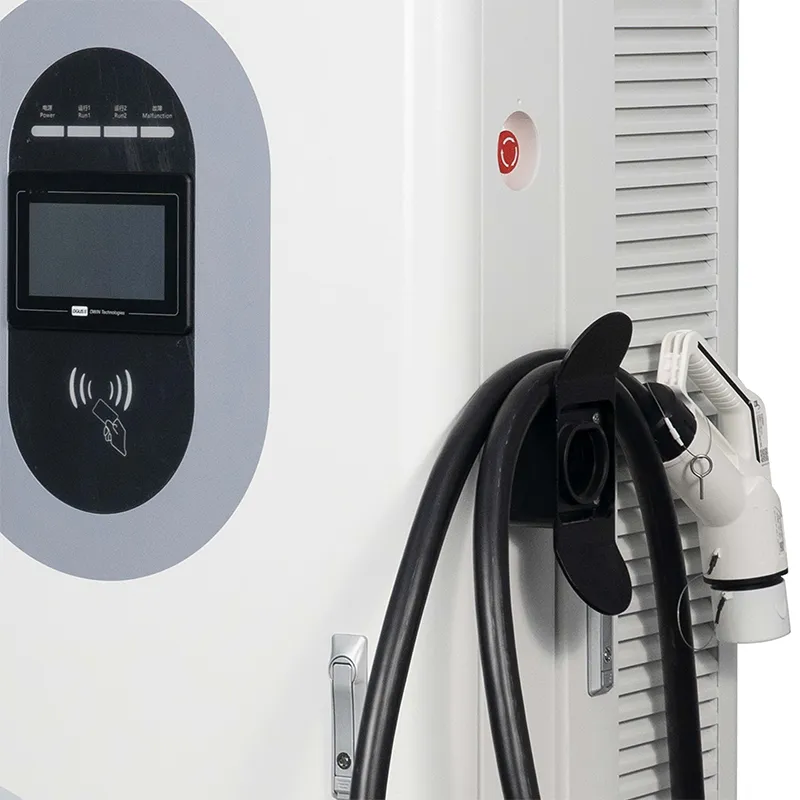

Высокоэффективное встроенное быстрое зарядное устройство постоянного тока мощностью 80 кВт для коммерческих парков электромобилей

Зарядное устройство мощностью 80 кВт, которое относится к вашему трансформатору как к арендатору

Каждый киловатт-час, полученный этим зарядным устройством от трансформатора на вашем объекте, поступает в виде чистого, хорошо работающего переменного тока — таково инженерное решение, лежащее в основе AF-DC-80-Y-B-O-4-H, и именно поэтому это встроенное быстрое зарядное устройство постоянного тока мощностью 80 кВт следует отнести к контрольному списку коммунальных услуг, а не к поиску выгодной покупки. Коэффициент мощности составляет ≥0,99, а общие гармонические искажения – ≤5%, цифры, которые редко можно увидеть на дешевом импортном оборудовании.

Почему это имеет значение на бумаге? Трансформатор, питающий зарядное устройство с низким коэффициентом мощности, несет дополнительный реактивный ток, нагревается, а ваш счет за электроэнергию может включать в себя расходы на реактивную энергию, о которых вас никто не предупредил.

Шкаф размером 1620 х 750 х 560 мм, номинальная мощность 80 кВт, выходное напряжение 200-1000В постоянного тока с постоянным напряжением от 300 до 1000В. Мы строим его в Юэцине, провинция Чжэцзян, где сетевые нормы серьезно относятся к качеству электроэнергии. На этой странице объясняется, что означают цифры для вашей операции.

Пять способов, благодаря которым входной коэффициент PF ≥0,99 окупается

Никаких штрафов за реактивную мощность: при коэффициенте мощности ≥0,99 зарядное устройство выглядит для счетчика как резистивная нагрузка, поэтому коммунальным предприятиям, выставляющим счета за кВА или реактивную энергию, не за что вам взимать плату.

КНИ <5% обеспечивает охлаждение общих трансформаторов: гармонические токи, которые циркулируют в трансформаторе и нейтральной проводке, сокращаются до доли того, что производят низкопроизводительные зарядные устройства.

Упрощенное утверждение подключения к сети: многие коммунальные предприятия требуют деклараций о гармониках и коэффициенте мощности для установок постоянного тока; наши отчеты об испытаниях охватывают оба варианта при полной нагрузке.

Удобная для соседей работа: в отеле или офисе, использующем фидер, не будет наблюдаться мерцание света или перезапуск электроники при начале сеанса зарядки.

Увеличенный срок службы активов на объекте: меньший реактивный ток и меньшее количество гармоник означает, что трансформатор, кабели и распределительные устройства охлаждаются и медленнее стареют.

Пиковая эффективность 95%: тот же силовой каскад SiC, который очищает вход, также тратит меньше энергии в виде тепла.

Технические характеристики

Сайты, где гармоники доставляют вам проблемы

Бизнес-парки в Германии и Франции, где общий трансформатор мощностью 630 кВА питает офисы, станки с ЧПУ и зарядные устройства на одной шине.

Отели Турции и Греции, где постояльцы жалуются на мерцающий свет, если зарядное устройство плохо ведет себя на той же фидере, что и кухня.

На автопарках Великобритании и Нидерландов имеется от 8 до 20 зарядных устройств, где накопление гармоник во многих устройствах представляет собой реальный риск.

Крыши торговых центров в ОАЭ и Саудовской Аравии, где команда электриков проверяет каждый профиль нагрузки перед подписанием договора аренды.

Муниципальные гаражи в Мексике и Бразилии, где коммунальное предприятие проверяет качество электроэнергии перед утверждением коммерческого тарифа.

Внутри силовой стадии: PFC, гармоники и банк нагрузки

Выпрямитель зарядного устройства постоянного тока преобразует переменный ток в постоянный, а простой выпрямитель потребляет ток только узкими импульсами вблизи пика напряжения. Эти импульсы являются гармониками — ток с частотой 250 Гц, 350 Гц, 450 Гц и выше — не совершающими никакой полезной работы. В AF-DC-80-Y-B-O-4-H используется активный входной каскад (PFC), который формирует входной ток в плавную синусоидальную волну, синфазную с напряжением.

Второй этап преобразует этот чистый постоянный ток в напряжение 200–1000 В постоянного тока, необходимое транспортному средству, постоянную мощность от 300 до 1000 В. Грузовик с напряжением 800 В и седан с напряжением 400 В приближаются к номинальной мощности 80 кВт на плоской части кривой заряда.

Вы можете проверить поведение самостоятельно: в наших отчетах об испытаниях указаны THD и PF при нагрузке 25%, 50%, 75% и 100%, поскольку зарядное устройство, которое только на холостом ходу выглядит чистым, бесполезно. Отправьте нам однолинейную схему объекта и мощность трансформатора, и наши инженеры оценят влияние нагрузки – обычно в течение суток.

Сертификаты и контрольные точки, стоящие за ними

Мы имеем сертификаты UL, CE, CB, TUV и CCC; спросите, и мы вышлем по электронной почте соответствующие файлы сертификатов для этого устройства.

Каждая партия сжигается в течение 48 часов при полной нагрузке, регистрируя температуру всех модулей, разъемов и индукторов PFC.

Качество электроэнергии проверяется для каждой партии на калиброванном блоке нагрузки, при этом коэффициент мощности и коэффициент гармоник фиксируются в четырех точках нагрузки.

Набор безопасности (13 функций) соответствует требованиям EN IEC 61851-1:2019 и 61851-23:2014.

Шкафы сертифицированы на степень защиты IP54, образцы, подвергнутые воздействию солевого тумана, выдерживаются 96 часов; рабочий диапазон составляет от -25C до +50C.

От листового металла к загрузочному блоку: производственный маршрут

Этап 1: листовая сталь разрезается лазером, перфорируется и сгибается на линиях FANUC перед порошковым покрытием.

Этап 2: образец из каждой партии покрытия поступает в камеру солевого тумана, пока производство продолжается.

Этап 3: входные каскады и платы PFC, построенные на линии переменного тока; силовые модули на линии постоянного тока – отдельные станции.

Этап 4: входной контроль SiC-модулей, фильтров ЭМП, разъемов и измерительных компонентов.

Этап 5: ручная разводка с использованием клемм с контролем крутящего момента и визуальная проверка каждого соединения.

Этап 6: в течение 48 часов при температуре окружающей среды 40°C ежеминутно регистрируются коэффициент мощности, общий коэффициент гармоник, эффективность и стабильность связи.

Этап 7: прошивка прошивки, тестирование OCPP 1.6j на нашем сервере, затем окончательная проверка качества электроэнергии с помощью нагрузочного банка.

8 этап: упаковка и паллетирование; Фотографии перед отправкой попадают в ваш почтовый ящик до загрузки контейнера.

Проверка соответствия: подходит ли этот шкаф?

Выбирайте AF-DC-80-Y-B-O-4-H, если на вашем объекте трансформатор используется совместно с другими нагрузками, ваша коммунальная служба запрашивает декларации качества электроэнергии или вы устанавливаете несколько блоков, гармоники которых будут накапливаться. Если ваш управляющий недвижимостью уже отметил коэффициент мощности в предыдущем проекте, эта модель завершает этот разговор.

Это зарядное устройство не для вас, если на сайте есть специальный трансформатор с большим запасом мощности, ваша коммунальная служба никогда не проверяет гармоники, и вам просто нужен самый дешевый блок мощностью 80 кВт, который заряжает автомобили. Это также неправильный выбор, если вам нужны сеансы продолжительностью менее 30 минут для такси с напряжением 800 В; увеличить мощность до 120 кВт или 160 кВт.

Не уверен? Отправьте однолинейную схему и номинал трансформатора. Мы рассчитываем гармонический запас и честно сообщаем вам, подходит ли вашему фидеру один, два или шесть устройств без модернизации.

Работа с фабрикой лучше, чем работа с брокером

Ваши технические вопросы о конструкции PFC и сетевых нормах направляются непосредственно нашим инженерам в Юэцине, а не через почтовый ящик реселлера.

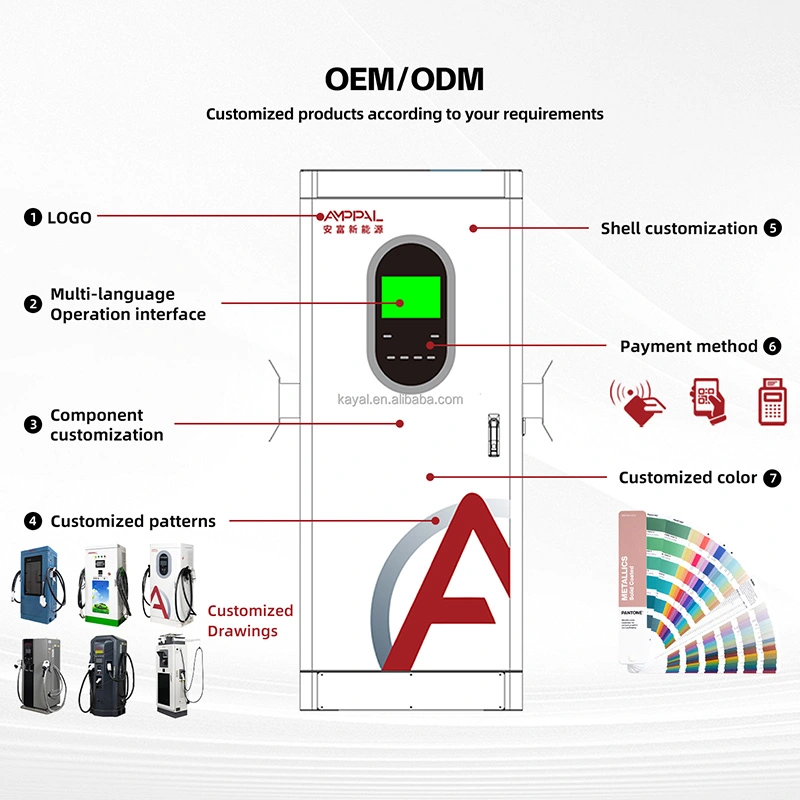

OEM/ODM с одного завода: индивидуальный цвет, логотип, настройки прошивки по умолчанию и ваша собственная конфигурация серверной части — все делается на заводе.

Срок изготовления склада составляет 15-20 рабочих дней; индивидуальные заказы выполняются примерно на 7-10 дней дольше.

Пробные заказы принимаются от 1 единицы для новых рынков; стоимость контейнера от 10+ единиц.

Гарантийные детали доставляются DHL/FedEx в течение 48 часов с момента одобрения претензии; удаленная диагностика выполняется через соединение OCPP.

Ящики, контейнеры и таможенные документы

В каждом ящике хранится отчет о качестве электроэнергии партии, а также сам блок — файл, который может понадобиться как вашему таможенному брокеру, так и эксперту по коммунальным предприятиям. Шкаф весит около 300 кг; фанерный ящик добавляет 60-80 кг, а 10-14 ящиков помещаются в контейнер 40HQ.

FOB Нинбо или Шанхай применяется, если вы не предпочитаете CIF, CFR или DDP. Перед упаковкой выдается схема поддона, поэтому грузовик можно забронировать заранее.

Документы, поставляемые вместе с заказом: коммерческий счет, упаковочный лист, сертификат происхождения, файлы CE/TUV и отчет PF/THD.

Условия обслуживания: что на самом деле покрывают два года

Двухлетний срок на модули, контроллер и этап фильтрации. Секция PFC — это та часть, которая незаметно деградирует на дешевых устройствах; у нас это описано явно.

В подтвержденных претензиях запасные части будут доставлены курьеру в течение 48 часов — обычно 3–5 рабочих дней по Европе.

Обновления встроенного ПО и параметров передаются удаленно через OCPP — большинство проблем не требуют посещения объекта.

Первые установки получают видеозвонок по вводу в эксплуатацию — заземление, проводка и соединение серверной части проверяются в реальном времени.

Рекомендуемый порядок действий: фильтры очищаются каждые 6 месяцев, клеммы подтягиваются ежегодно, а форма входного сигнала перепроверяется при подключении к шине новых нагрузок.

Примечания по установке: неправильно или правильно

Неправильно: посадить это зарядное устройство на фидер, уже насыщенный гармониками моторного привода, а затем обвинять устройство в проблемах на месте. Справа: сначала измерьте форму входящего сигнала; наши инженеры интерпретируют запись и при необходимости уменьшают размер.

Неверно: предполагается, что нейтральный проводник никогда не пропускает ток при трехфазном питании. Справа: КНИ <5% сохраняет нейтральную нагрузку небольшой, но вход переменного тока по-прежнему должен быть подключен в соответствии с руководством — 4-жильный или 5-жильный, как указано.

Неправильно: Запуск агрегата от небольшого генератора без проверки мощности. Справа: генератору, питающему этот вход PFC, необходимы стабильные напряжение и частота; убедитесь, что он рассчитан на пусковую нагрузку плюс длительную нагрузку.

Неправильно: Пропуск ежегодной проверки крутящего момента, поскольку агрегат никогда не отключается. Справа: незакрепленная клемма мощностью до 80 кВт медленно нагревается; 15-минутная проверка дешевле, чем расплавленный наконечник.

Неверно: если полагать, что PF ≥0,99, можно игнорировать нагрузки на другие сайты. Справа: зарядное устройство чистое, но трансформатор по-прежнему обслуживает все остальное на шине.

Истории операторов: что для них сделали цифры

В октябре 2025 года логистический парк в Нидерландах установил шесть блоков AF-DC-80-Y-B-O-4-H на общий трансформатор мощностью 630 кВА, который также питает холодильную камеру. Их консультант измерил THD в точке общего подключения: 4,9% при шести работающих зарядных устройствах по сравнению с 11% при двух более дешевых устройствах, которые они опробовали. Их жалоба: дверные петли кажутся легкими для веса двери.

Сеть отелей в Турции оборудовала четыре единицы в Бодруме и Анталье. Их заявка на подключение к сети прошла без гармонического исследования, поскольку протоколы испытаний были приложены. Менеджер по эксплуатации отмечает, что ночью с террасы у бассейна слышен шум вентилятора мощностью 65 дБ.

Ритейлер в Мехико установил две установки на крыше, которая также питает эскалатор. Электрическая бригада торгового центра отклонила зарядные устройства двух других брендов из-за качества электроэнергии; этот прошел проверку за неделю. Недостаток: боковая QR-панель быстро собирает пыль.

Часто задаваемые вопросы

Вопрос: Что именно на практике означает THD ≤5%?

A: Суммарные гармонические искажения входного тока остаются на уровне или ниже 5 % от основной гармоники при полной нагрузке. На практике зарядное устройство добавляет небольшое гармоническое загрязнение в электрическую систему вашего объекта — в пределах большинства коммунальных сетей.

Вопрос: Будет ли это зарядное устройство вызывать штрафы за реактивную мощность моей электросети?

О: Нет. При коэффициенте мощности ≥0,99 реактивная составляющая незначительна, поэтому коммунальные предприятия, выставляющие счета за реактивную энергию или низкий коэффициент мощности, не имеют оснований для взимания с вас платы.

Вопрос: Нужен ли мне отдельный фильтр гармоник или блок коррекции коэффициента мощности?

О: Нет, активный интерфейс внутри шкафа выполняет и то, и другое. В этом смысл выбора этой модели вместо зарядного устройства с пассивным выпрямителем.

Вопрос: Может ли он работать от дизельного генератора?

О: Да, если генератор поддерживает стабильное напряжение и частоту в диапазоне 380 В переменного тока ±15 % и имеет достаточную мощность. Перед принятием решения подтвердите у нас размер генератора.

Вопрос: Показатель мощности измеряется при полной нагрузке или только на холостом ходу?

О: При полной нагрузке, а также при нагрузке 25%, 50% и 75%. В пакетном отчете показаны все четыре пункта — запросите его.

Вопрос: Какие документы на сетевое подключение вы предоставляете?

Ответ: Сертификаты CE/TUV, отчет об испытаниях качества электроэнергии с кривыми коэффициента мощности и коэффициента нелинейных искажений, а также таблицы данных на английском языке. Они охватывают большинство обзоров коммунальных предприятий в Европе, на Ближнем Востоке и в Латинской Америке.

Вопрос: Будет ли более чистая энергия стоить дороже?

Ответ: Активная ступень PFC увеличивает стоимость компонентов по сравнению с дешевым выпрямителем, но это незначительно по сравнению с возможностью избежать штрафов, модернизации трансформатора и обращений в сервисный центр.

Вопрос: Могу ли я использовать однофазную мощность 80 кВт при напряжении 230 В?

О: Нет, это трехфазное устройство, требующее напряжение переменного тока 380 В ±15%. Для однофазных объектов обратите внимание на наши настенные зарядные устройства постоянного тока мощностью до 40 кВт.
