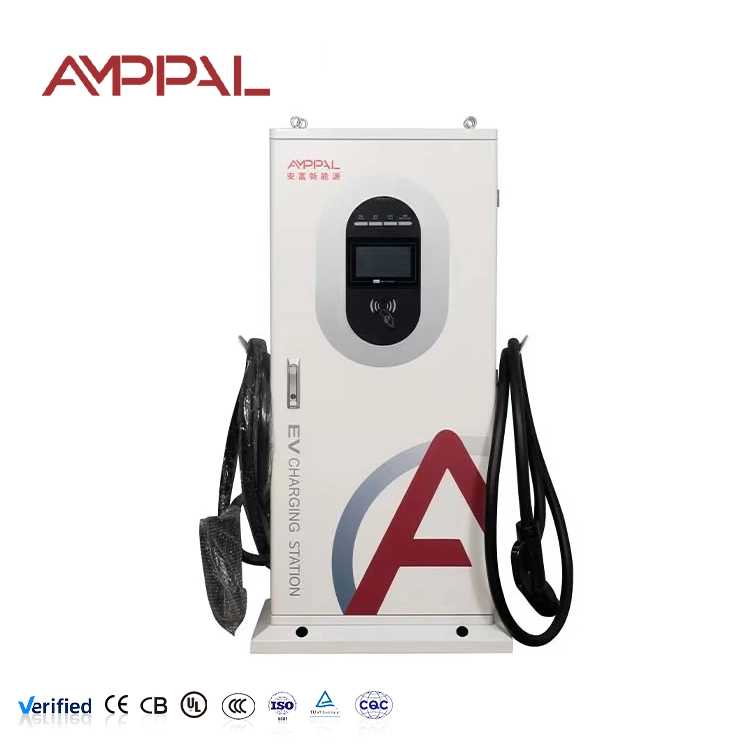

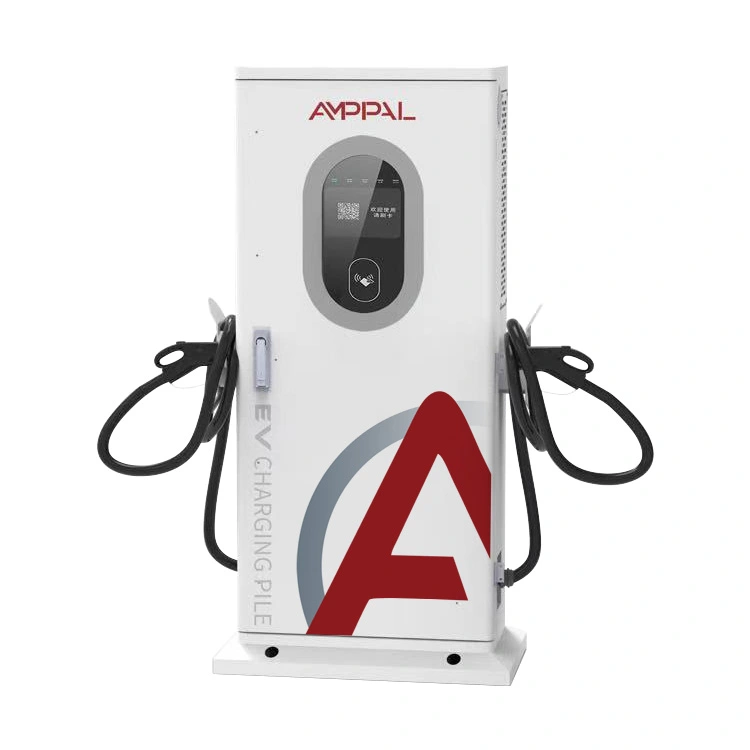

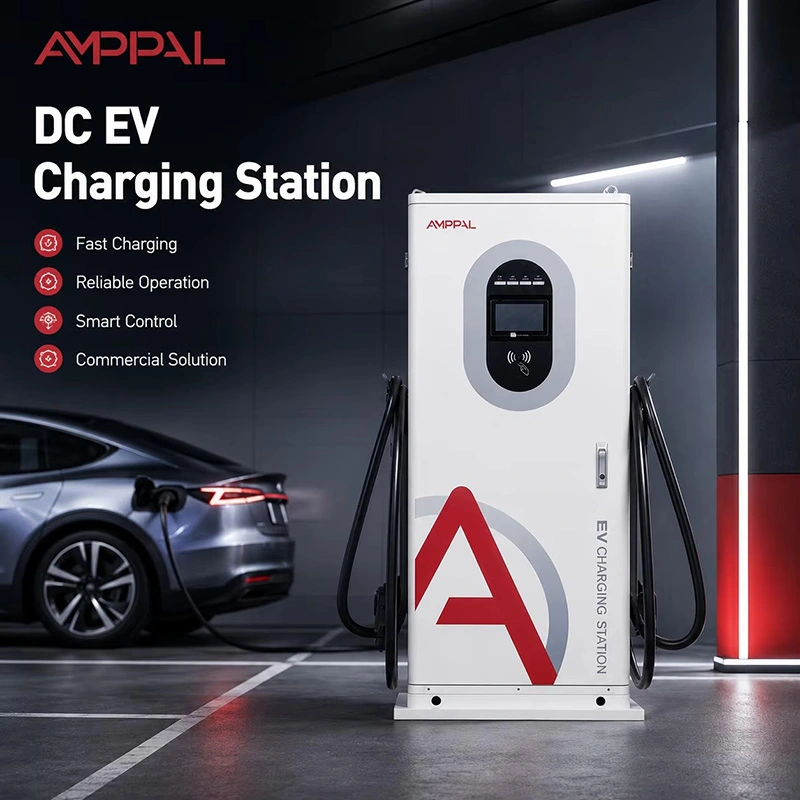

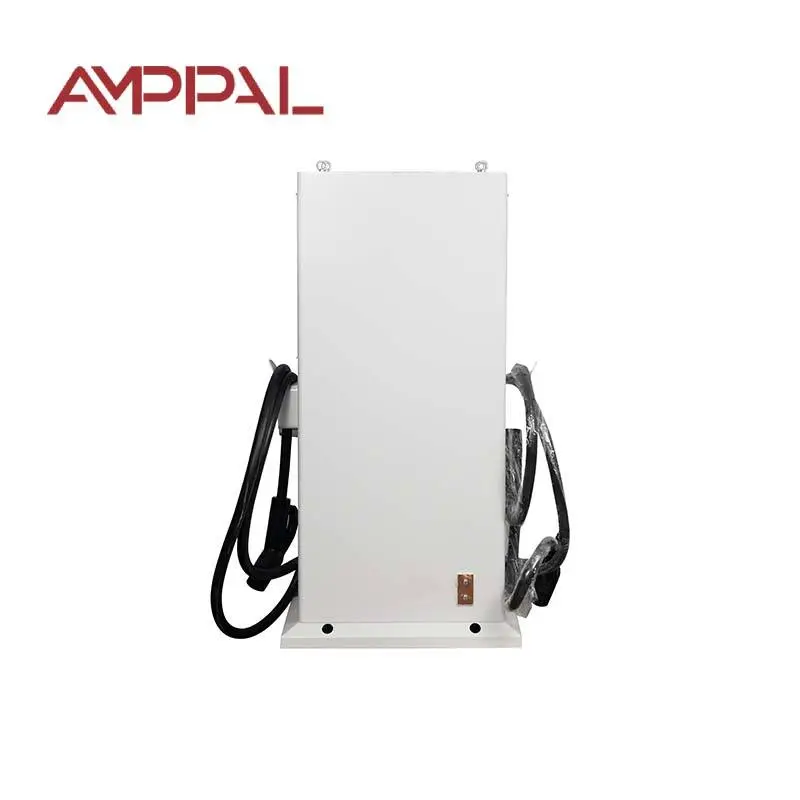

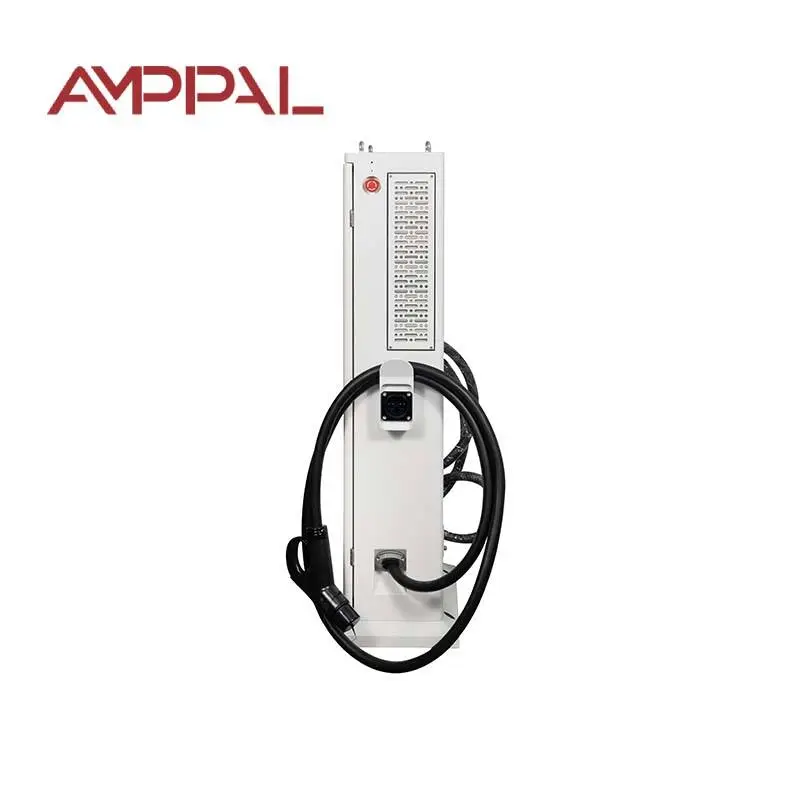

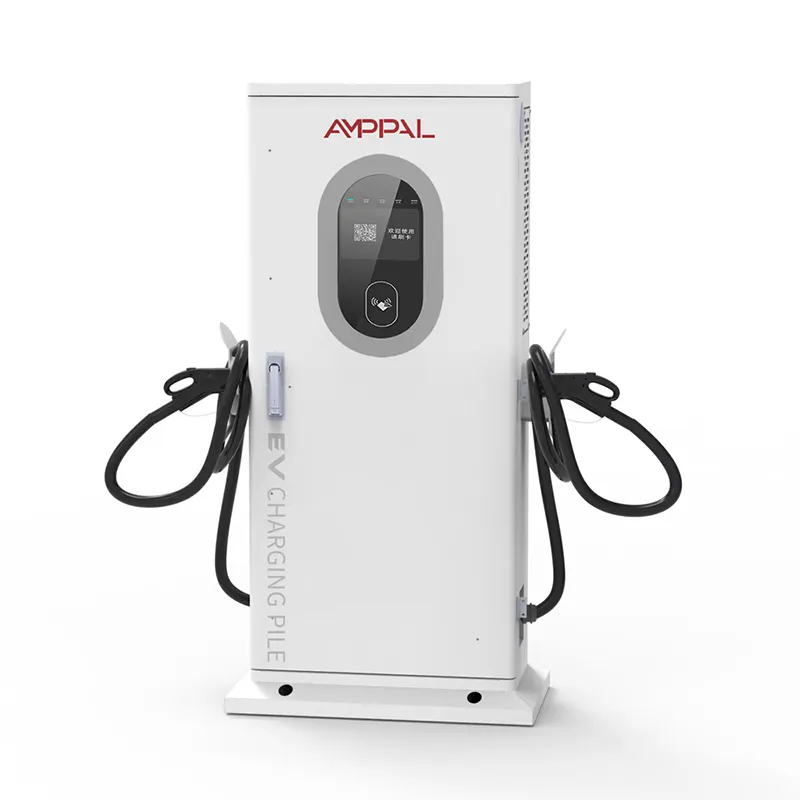

Коммерческая интегрированная зарядная станция для электромобилей постоянного тока мощностью 40 кВт для общественной парковки

Что это за зарядное устройство и где оно предназначено для использования

Соленый воздух, жара пустыни, морозные ночи — среда, которая убивает дешевые зарядные устройства, — это именно то, для чего был разработан AF-DC-040-Y-B-O-3/4/5-H. Это напольное встроенное быстрое зарядное устройство постоянного тока в шкафу размерами 1517 x 650 x 300 мм с основанием, рассчитанное на выходную мощность 40 кВт при напряжении 200–1000 В постоянного тока и токе до 100 А при 380 В переменного тока +/- 15%.

Никто не покупает агрегат мощностью 40 кВт только потому, что он гламурный. Он охватывает рабочий день реальных клиентов — такси, фургонов, пассажиров — без оплаты за электроэнергию, которую они никогда не используют. Решающим вопросом является не цена.

Почему это устройство стоит меньше в течение 5 лет

Стальной корпус с порошковым покрытием, степень защиты IP54: пыленепроницаемый и брызгозащищенный, поэтому прибрежная соль и дорожная грязь воздействуют на краску, а не на электронику.

Блок выдерживает температуру -25 C зимой и +50 C летом, плавно снижая мощность, а не угасая - логика защищает модули.

96-часовое испытание образца из каждой производственной партии в солевом тумане — тот же стандарт, который используется для морского оборудования.

Изнашиваемые детали – пистолет, вентиляторы, фильтр, сетка – представляют собой сменные модули, которые местный электрик может заменить на месте.

Запасные части хранятся более 8 лет, а изнашиваемые детали — дешевые, а не дорогие.

Пиковая эффективность 95 % и логика режима ожидания: устройство, находящееся между сеансами, потребляет примерно столько же, сколько несколько светодиодных лампочек.

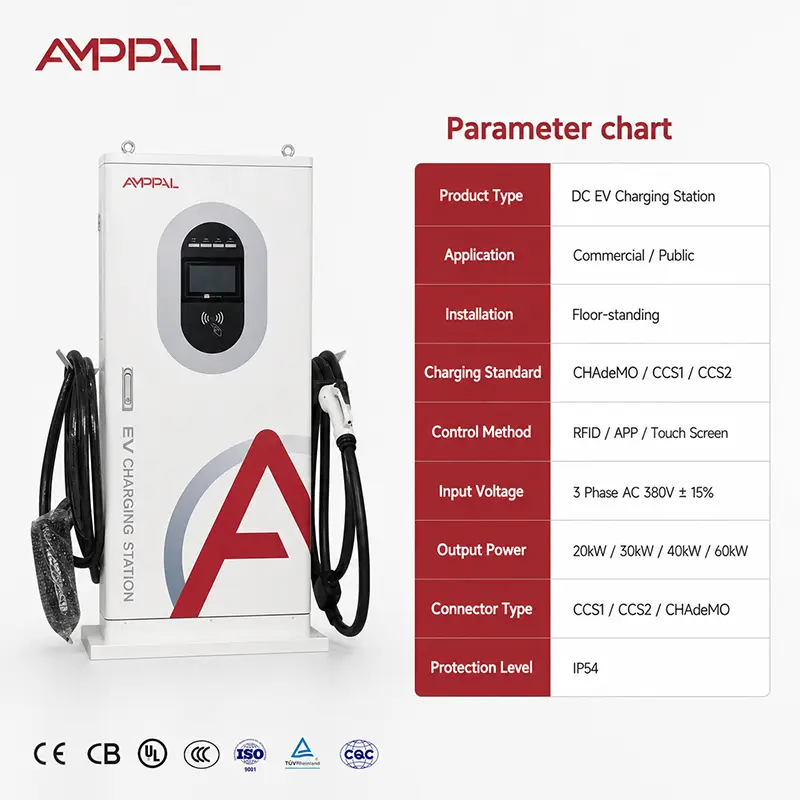

Технические характеристики — Модель AF-DC-040-Y-B-O-3/4/5-H мощностью 40 кВт

Где 40 кВт имеет смысл: пять реальных объектов

Прибрежные заправочные станции в пределах 500 м от морской воды — здесь больше всего важна история с солевыми брызгами, а порошковое покрытие окупилось уже через два года.

Пустынные шоссе в Персидском заливе, где дневная температура в шкафу превышает 60°С, и только агрегаты с широким диапазоном температур выдерживают два лета.

Горные перевалы и холодные склады при температуре до -25 C – установка начинается там, где более тонкие конструкции застревают.

Парковки в аэропортах и ​​отелях, где автомобили простоят 2–6 часов, а мощность 40 кВт заряжает большинство аккумуляторов без полной быстрой зарядки.

Промышленные парки с грузовыми фургонами и автомобилями для сотрудников – один агрегат мощностью 40 кВт обеспечивает движение скромного парка без модернизации трансформатора.

Как дизайн поддерживает жизнь

Тепло – настоящий враг. Воздух поступает низко спереди, пересекает силовые модули и выходит вверху — прямой путь дымохода, который работает даже у стены. Плата управления постоянно следит за температурой модуля; если корпус нагревается, зарядное устройство плавно снижает мощность, а не прерывает сеанс.

Корпус выполняет вторую половину работы. Порошковое покрытие запекается, а не распыляется влажным способом, поэтому оно устойчиво к сколам, которые вызывают гравийные грузовики и тележки. Прокладки вокруг экрана и дверцы сжимаются, а не склеиваются, поэтому степень защиты IP54 сохраняется даже спустя годы открытия.

В-третьих, изнашиваемые детали являются дешевыми. Вентилятор, фильтр или экран стоят в несколько раз дешевле нового зарядного устройства, а одна небольшая коробка запасных частей обеспечивает исправность двух или трех устройств — без поездок в сервисный центр.

Сертификаты, тесты и свидетельства партий

Сертификаты, которые вы можете предоставить на тендере: CE, TUV, CB, плюс CCC внутри страны и UL по запросу для Северной Америки.

Степень защиты IP54 подтверждена собственными испытаниями на пыль и брызги, что не указано в технических характеристиках.

Солевой туман работает 96 часов на образце каждой партии, улавливая плохой налет до того, как он достигнет побережья.

Каждый блок выполняет холодный запуск при -25 C и 24-часовую работу с полной нагрузкой при температуре окружающей среды 40 C, при этом для каждого блока ведется журнал регистрации температуры.

Сертификат калибровки счетчика поставляется вместе с устройством, поэтому ваш первый счет водителю основывается на проверенных показаниях.

От стальной катушки до зарядного устройства в ящиках: 8 шагов

Резка и фальцовка выполняются на вырубных и лазерных линиях с ЧПУ, используемых совместно с роботизированными ячейками FANUC и TRUMPF.

Порошковое покрытие отверждается, затем образцы из той же партии поступают в камеру солевого тумана на 96 часов.

Секции переменного и постоянного тока собираются на отдельных линиях, поэтому инструменты никогда не пересекаются между ними.

Проводка соответствует задокументированному графику затяжки – каждый наконечник затягивается по номеру, а не на ощупь.

Далее следуют тесты защиты: перегрев, перенапряжение и замыкание на землю, каждое из которых срабатывает на установке намеренно.

Устройство выдерживает холодный запуск при температуре -25°C, а затем 24-часовую работу с полной нагрузкой при температуре 40°C с регистрацией температурных показателей.

Проверяются прокладки, уплотнители дверей и кабельные вводы; Испытание на распыление воды IP54 проводится с шести направлений.

Выдается сертификат калибровки, и устройство упаковывается для транспортировки.

Руководство по выбору: подойдет ли вам мощность 40 кВт?

Выбирайте мощность 40 кВт, когда ваши клиенты остаются на 30–90 минут, а ваш объект находится на открытом воздухе, под открытым небом или и то, и другое. Это идеальное место для стоянок такси, дилерских стоянок, заправок отелей и складских помещений, где 30 кВт кажутся медленными, а 60 кВт дают энергию, которой никто не пользуется. Он также подходит для большинства существующих соединений на 380 В, что позволяет сократить объем строительных работ.

Теперь самое честное. Если каждая сессия должна завершиться менее чем за 30 минут, 40 кВт — неправильный инструмент — переходите на 60 кВт или выше. Если ваш объект представляет собой чистый закрытый гараж без погодных условий, вы платите за IP54 и солевой туман, который вам не нужен; настенный внутренний блок стоит дешевле. А если вы работаете по 20 часов в день при полной нагрузке, купите расширенный комплект запасных частей с первого дня — пистолет и вентиляторы являются изнашиваемыми предметами, и точка.

Покупка напрямую с фабрики Yueqing

От оплаты до отправки: 3-5 рабочих дней для образцов, 15-20 для полного контейнера.

Образец MOQ представляет собой одну единицу; Цена на контейнер начинается с 10 единиц, а смешанные модели используют один контейнер.

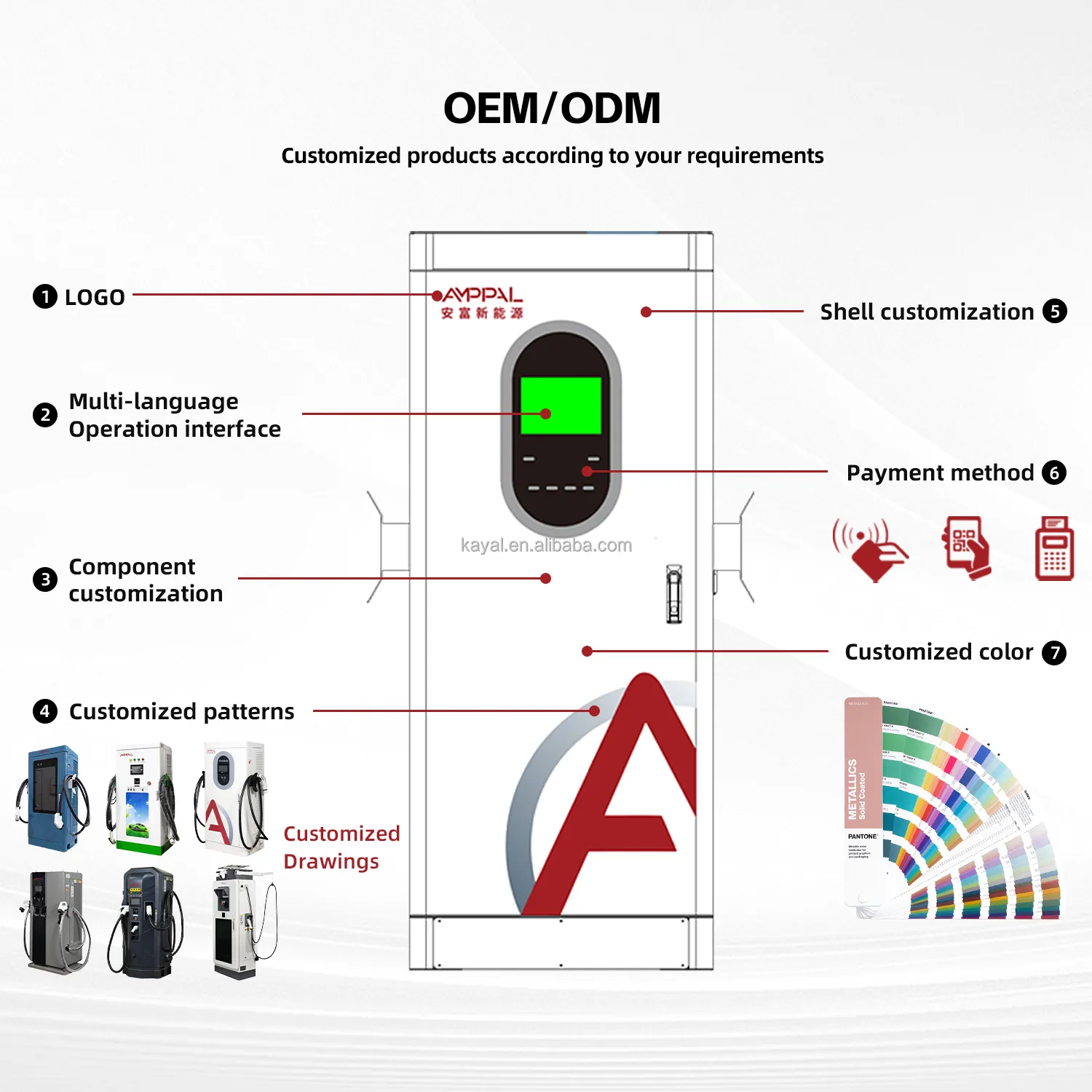

OEM and customization: logo, cabinet color, payment integration and power labels to your spec.

Оформление документации включает в себя счет-фактуру, упаковочный лист, коносамент, сертификаты CE/TUV и протоколы испытаний, а также декларацию соответствия ЕС для заказов, следующих в Европу.

С 2014 года AMPPAL поставила более 1 миллиона единиц и управляет более чем 200 станциями со своим собственным оборудованием — мы поддерживаем оборудование, которое используем ежедневно.

Как устройства упаковываются и отправляются

Ящик соответствует размеру установки: деревянная рама на четырехстороннем поддоне с угловыми блоками из пенопласта, герметичная для океанской опоры. Кабель пистолета смотан и закреплен ремнями, поэтому разъем никогда не болтается под нагрузкой.

Один ящик на каждую позицию поддона. В 20-футовый контейнер вмещается около 10 единиц, в 40-футовый высокий куб — ​​около 24 вперемешку с настенными моделями. Каждый контейнер фотографируется до закрытия дверей.

Условия торговли: EXW Yueqing, FOB Нинбо или CIF с доставкой в ​​ваш порт. Декларация соответствия ЕС включена в заказы, направляемые в Европу.

Запасные части, ремонт и эксплуатационные расходы

Двухлетний срок распространяется на модули питания, контроллер, экран и систему охлаждения. Бюджет сверх этого: установка вентилятора примерно на третий год, сборка оружия примерно на четвертый год на оживленной площадке.

Запасные части остаются на складе более 8 лет — экраны, пистолеты, вентиляторы, фильтры, платы управления — и большинство из них поставляются в течение недели.

Удаленные обновления прошивки и поддержка конфигурации OCPP 1.6/2.0, ответ на который предоставляется в течение одного рабочего дня по электронной почте или WhatsApp.

Наши советы по техническому обслуживанию: ежемесячно очищайте впускной фильтр в пыльных или прибрежных местах, смывайте соль с корпуса возле моря, ежегодно затягивайте соединения.

Попросите стоимость корзины запасных частей на пять лет: вентиляторы, фильтры, одна сетка, один пистолет в сборе — вы составляете бюджет один раз, а не каждый раз, когда что-то выходит из строя.

Ошибки в полях, которые мы видим (неверно/верно)

Неправильно: пропустить заземляющий стержень, поскольку устройство выглядит хорошо изолированным. Справа: установите правильное заземление PE в соответствии с руководством; Защита от перенапряжения работает только тогда, когда путь заземления реален.

Неправильно: позволять тросу волочиться по асфальту там, где проезжают вилочные погрузчики. Справа: используйте крюк для кабеля или небольшую подставку и ежемесячно осматривайте куртку; порезанная куртка позже становится ремонтом, приводящим к аннулированию гарантии.

Неправильно: мыть шкаф под давлением при открытой дверце или подключенных разъемах. Правильно: мыть при запертом блоке и закрытых крышках, затем промывать пресной водой на прибрежных участках, чтобы удалить соляную пленку.

Неправильно: перекрывать верхний выхлоп вывеской или полкой. Справа: держите верх открытым: поток воздуха в дымоходе — это вся стратегия охлаждения.

Неправильно: оставлять треснутый экран в эксплуатации на несколько недель. Справа: замена модуля экрана примерно за 15 минут; треснувший экран пропускает влагу в полость ЧМИ.

Отзывы операторов с мест

Распределитель топлива в Сплите, Хорватия (сентябрь 2025 г.) управляет тремя агрегатами в 40 м от Адриатики. Его вердикт: порошковое покрытие по-прежнему выглядит как новое после двух зим в соляных брызгах, когда его предыдущая марка проржавела под дверной прокладкой за восемь месяцев. Его справедливая жалоба - дверная прокладка плохо закрывается, когда она новая; через несколько недель он размягчается, и мы теперь предварительно смазываем его на заводе.

Подрядчик по добыче полезных ископаемых в Караганде, Казахстан (декабрь 2025 г.) заряжает транспортные средства на стройплощадке до температуры -22 C. Агрегаты запускаются и заряжаются без предварительного нагрева, что удивило его электрика при такой цене. Его примечание для нас: сенсорный экран работает медленно при температуре ниже -15 C, поэтому он планирует ночные сеансы как фиксированное время, а дневное время оставляет для ручного использования.

Владелец отеля в Дубае, ОАЭ (март 2026 г.) сравнивает счета, а не спецификации: один блок мощностью 40 кВт плюс запасной экран и пистолет обошлись ему примерно на 18% дешевле за два года, чем два предыдущих более дешевых блока, которые вышли из строя из-за жары и съели экономию на логистике ремонта. Его жалоба: фильтр требует ежемесячной очистки от пыли Персидского залива, поэтому он покупает фильтры коробками по десять штук.

Часто задаваемые вопросы: долговечность, запасные части и эксплуатационные расходы

Вопрос: Что именно гарантирует IP54 на практике?

A: Пыленепроницаемые внутренние детали и защита от брызг воды с любого направления — дождя, брызг из шланга, морских брызг. Он не является погружным; держите основание подальше от стоячей воды.

Вопрос: Как долго длится испытание в солевом тумане и почему это имеет значение?

Ответ: 96 часов на образец из каждой партии. Один час соответствует неделе пребывания в прибрежной зоне, при этом слабое покрытие улавливается еще до отправки.

Вопрос: Будет ли устройство продолжать заряжаться при температуре окружающей среды +50 C?

О: Да, но выходная мощность может постепенно снижаться при температуре выше примерно 45 °C для защиты модулей — сеанс продолжится с пониженной мощностью, а не будет остановлен.

Вопрос: Какие детали на самом деле изнашиваются и сколько они стоят?

О: Вентиляторы, фильтр, узел пистолета и сетка являются элементами нормального износа – сменные модули хранятся на складе более 8 лет. Запросите расценку на корзину запасных частей на пять лет.

В: Распространяется ли двухлетняя гарантия на пистолет и экран?

О: Производственные дефекты покрываются; физический ущерб в результате неправильного использования или вандализма - нет. Именно поэтому мы рекомендуем иметь на объекте один запасной пистолет и экран.

Вопрос: Как часто следует чистить фильтр?

О: Обычно каждые 1–3 месяца, ежемесячно в пыльных или прибрежных местах. Засоренный фильтр повышает температуру и незаметно снижает эффективность.

Вопрос: Могу ли я запустить это устройство в помещении?

О: Да, но вы будете платить за наружную закалку, которая вам не нужна; наши настенные модели для помещений стоят дешевле.

Вопрос: Доступен ли результат 96-часового анализа солевого тумана для моего тендера на проект?

О: Да, протоколы испытаний партии выдаются вместе с поставкой, и мы можем предоставить их для тендерной документации по запросу.
