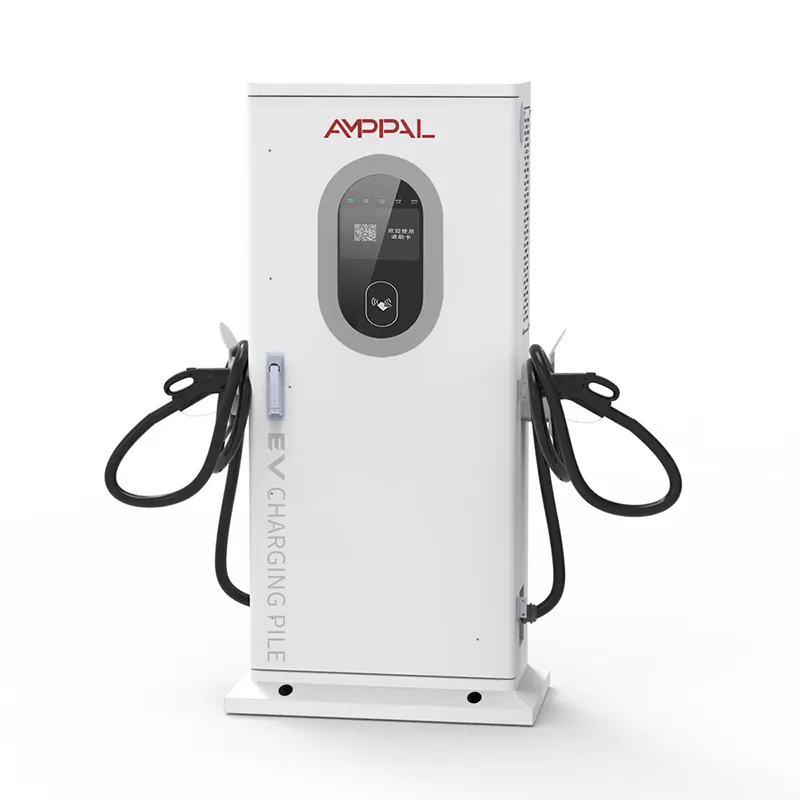

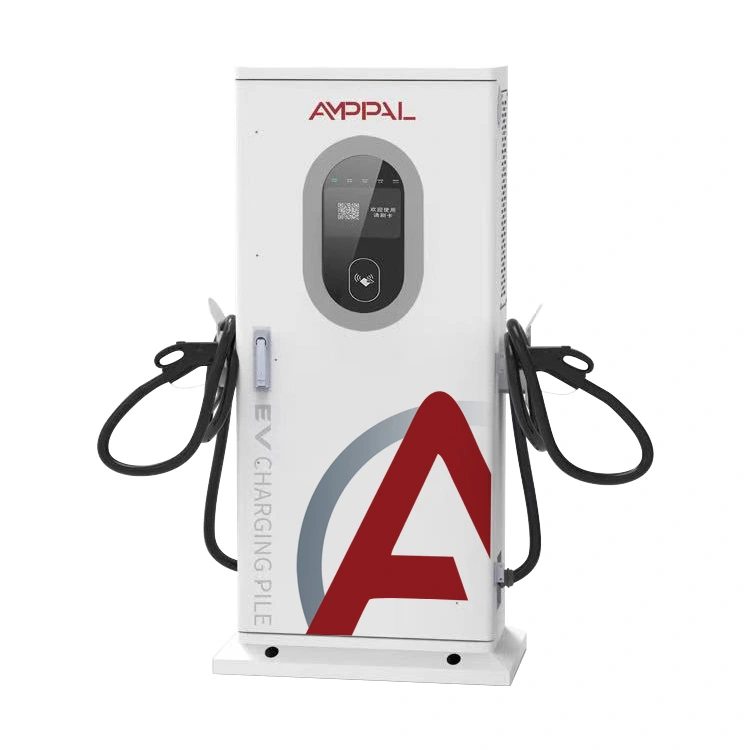

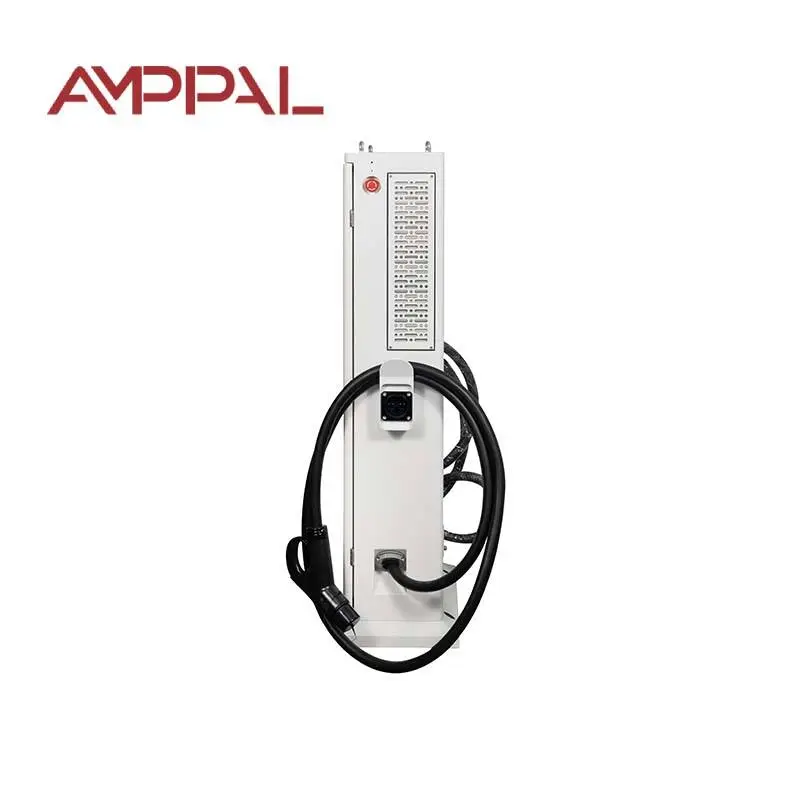

Универсальное быстрое зарядное устройство постоянного тока для электромобилей мощностью 60 кВт для коммерческих автопарков

Что представляет собой это зарядное устройство и что оно требует от вашей сети

Прежде чем купить зарядное устройство мощностью 60 кВт, редко возникает вопрос, сможет ли оно зарядить автомобиль — вопрос в том, что оно сделает с вашим трансформатором, балансом фаз и зарядом по требованию. AF-DC-060-Y-B-O-3/4/5-H — это напольное встроенное быстрое зарядное устройство постоянного тока размером 1517 x 650 x 300 мм, включая основание, обеспечивающее мощность 60 кВт при напряжении 200–1000 В постоянного тока и токе до 133 А от одного трехфазного входа переменного тока 380 В +/- 15%.

При полной нагрузке он потребляет примерно 90 А на фазу — точная цифра зависит от местного напряжения и коэффициента мощности. Это число, умноженное на количество одновременно работающих устройств, и является реальной спецификацией вашего проекта.

Почему проектировщики объектов выбирают этот агрегат мощностью 60 кВт

Управляемый аппетит: около 90 А на фазу означает, что один блок часто соответствует существующей сети на 100 А, что позволяет сократить строительные работы.

Максимальный выходной ток 133 А достигает фургонов и легких грузовиков, а не только легковых автомобилей — именно этот диапазон тока делает мощность 60 кВт быстрой для более крупных транспортных средств.

OCPP 1.6/2.0 с механизмами управления нагрузкой: контроллер объекта ограничивает общую мощность объекта и блоки последовательности — как можно втиснуть шесть зарядных устройств в трансформатор, рассчитанный на четыре.

Пиковая эффективность 95 % означает, что меньше покупной энергии превращается в тепло шкафа, а больше достигает батареи.

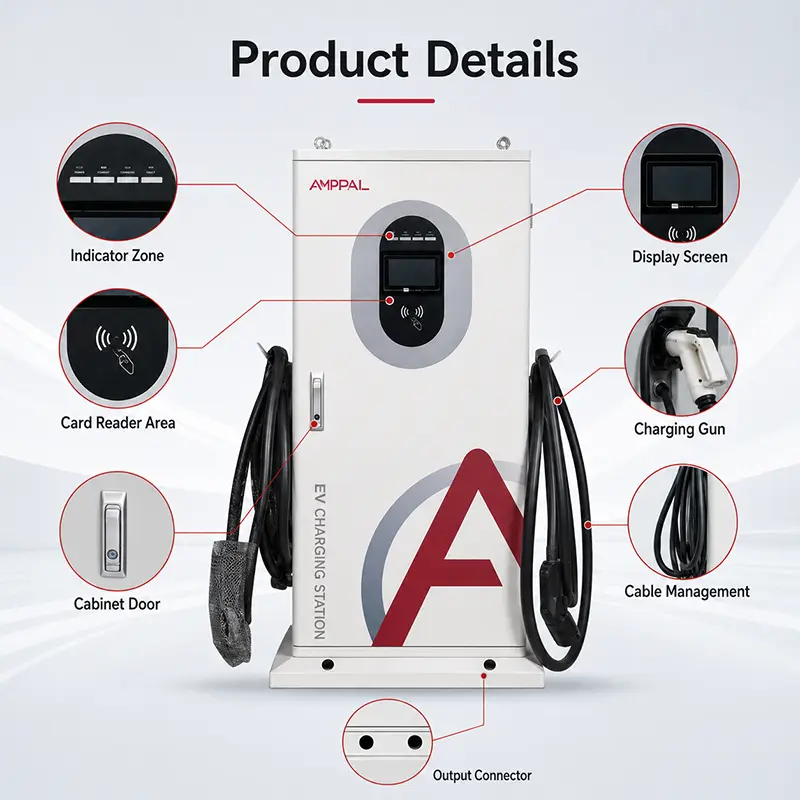

Тонкая колонна размером 1517 x 650 x 300 мм – шесть единиц выстраиваются вдоль стены привокзальной площади, не доминируя над участком.

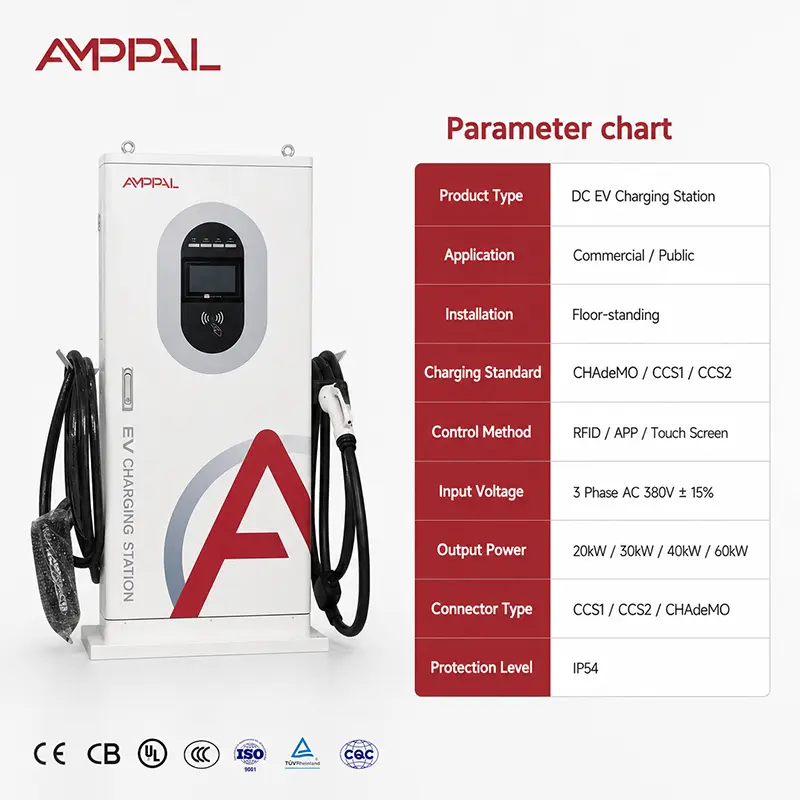

Технические характеристики - 60кВт, AF-DC-060-Y-B-O-3/4/5-H

Пять объектов, где 60 кВт приносят прибыль

Зоны обслуживания автомагистралей: сеансы по 20–40 минут подходят для мощности 60 кВт, а два блока в каждом направлении обеспечивают движение очередей без нагрузки на сеть 120 кВт.

Центры такси и вызова пассажиров: 60 кВт разворачивают такси примерно за перерыв на кофе, а 133A помогает большим фургонам с электронным вызовом.

Логистические склады с развозными фургонами: межсменные дозаправки на мощности 60 кВт позволяют использовать аккумуляторы емкостью 30–60 кВтч.

Многоквартирные заправочные станции масштабируются от пилотной до полной сборки: начните с двух, добавляйте пары по мере роста использования — та же модель, та же математика сетки.

Гибридные объекты, использующие солнечную энергию и накопитель: зарядное устройство потребляет 60 кВт в период солнечного окна и регулируется ночью посредством управления нагрузкой.

Как устройство взаимодействует с вашей сетью

Входной каскад представляет собой трехфазный выпрямитель с активной коррекцией коэффициента мощности, поэтому потребляемый ток остается близким к идеальному: 60 000 Вт, разделенные на 380 В, корень из трех, КПД и коэффициент мощности — на практике примерно 90 А на фазу. Сохраните это значение для коммунальных служб и проверки выключателя.

Выходная мощность контролируется для каждого автомобиля: устройство согласовывает напряжение с BMS и регулирует ток до 133 А, когда его принимает аккумулятор. Кривые заряда сглаживаются ближе к вершине, поэтому две машины, заканчивающие работу вместе, потребляют менее 60 кВт каждый - реальный спрос обычно ниже паспортной суммы, что делает фактор одновременности оправданным.

Для объектов с несколькими устройствами канал OCPP имеет большее значение, чем аппаратное обеспечение: контроллер устанавливает ограничение объекта — скажем, 240 кВт для шести устройств — и устройства динамически распределяют его. Это может сократить ваш трансформатор на один размер, и вместе с этим увеличится ваш спрос.

Соответствие требованиям и доказательства заводских испытаний

Набор соответствия: CE и TUV для Европы, CB для международных тендеров, CCC внутри страны, UL по запросу для проектов в США.

В нашей камере проводятся испытания на пыль и брызги IP54; рейтинг проверяется, а не угадывается.

Образец солевого тумана, выдержанный в течение 96 часов, из каждой производственной партии защищает прибрежные и промышленные объекты от повреждений покрытия.

Каждый блок проходит 24-часовую проработку при полной нагрузке при температуре 40 C; эффективность ниже 94% означает переработку, а не отправку.

Измеритель постоянного тока калибруется по отслеживаемому эталону; сертификат поставляется вместе с устройством.

Внутри завода: как собирается агрегат мощностью 60 кВт

Листовая сталь перфорируется, режется и сгибается на станках с ЧПУ и лазерных станках, а затем покрывается порошковой краской.

Образцы солевого тумана отбираются из партии и тестируются за 96 часов до начала сборки.

Секция ввода переменного тока и батарея постоянного тока мощностью 60 кВт построены на отдельных линиях с инструментами с регулируемым крутящим моментом.

Плата управления, измеритель постоянного тока и модуль связи OCPP 1.6/2.0 подключаются по документированному графику.

Прошивка прошита; Полный выходной путь 133 А проверяется на электронную нагрузку, а не на батарею.

Прогоны в холодной и тепловой камерах предшествуют 24-часовому обжигу при полной нагрузке при 40 C.

Проверяются прокладки, сальники и уплотнители дверей IP54; Далее следует распыление воды в шести направлениях.

Выдан сертификат калибровки, устройство упаковано в ящик.

Руководство по планированию объекта: от 2 до 6 единиц

Начнем с трансформатора. Двум блокам при полной нагрузке требуется около 180 А на каждую фазу в совокупности — обычно это трансформатор мощностью 100 кВА с запасом по мощности или существующая сеть, если на вашем объекте уже есть трехфазная мощность. Четыре блока: примерно 360 А на фазу, что соответствует трансформатору мощностью 160–200 кВА.

Не выбирайте размер для арифметики паспортной таблички. Коэффициент одновременности 0,6–0,8 вполне реален, поскольку сеансы естественным образом колеблются; Управление нагрузкой позволяет проектировать, максимально приближенную к реальной пиковой нагрузке. Баланс фаз также имеет значение: добавляйте блоки по одному и чередуйте фазы, чтобы сайт оставался сбалансированным — несбалансированный сайт несет более высокие потери и вызывает неприятные неисправности.

Наконец, плата за спрос: коммунальные услуги выставляют счет за самый высокий 15-минутный пик месяца отдельно. Шесть агрегатов, выдающих 360 кВт на одно окно, стоят реальных денег ежемесячно, а не один раз. Солнечная энергия во время периода зарядки и скромный буфер батареи сглаживают этот пик; ссылка OCPP позволяет контроллеру делать это автоматически.

Почему импортеры включают AMPPAL в свой короткий список

Заказы образцов отправляются в течение 3-5 рабочих дней; Контейнерные поставки отправляются через 15-20 рабочих дней после подтверждения заказа.

Никаких минимумов, превышающих одну единицу выборки; оптовые цены начинаются с 10, а модели мощностью 30/40/60 кВт могут перевозиться в одном контейнере.

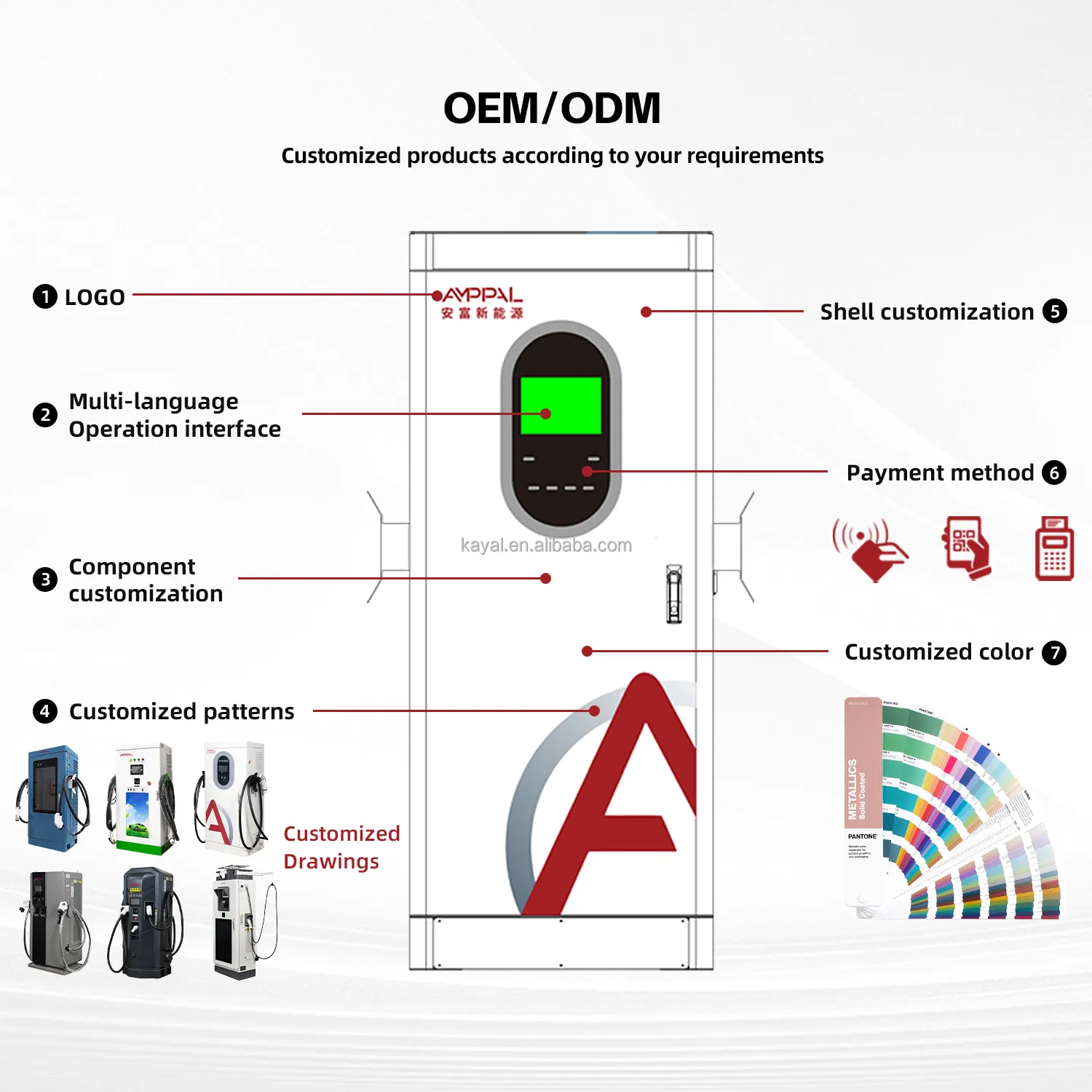

Персонализация: ваш логотип, цвет краски, ваше платежное приложение, ваши этикетки.

Мы предоставляем счет-фактуру, упаковочный лист, сертификаты CE/TUV, протоколы испытаний и сертификат происхождения с каждой поставкой.

Послужной список, который вы можете проверить: более 1 миллиона единиц с 2014 года, более 200 станций, управляемых самой AMPPAL, и 500 установок с жидкостным охлаждением в проекте зеленого водорода NEOM в Саудовской Аравии.

Экспортная упаковка и условия перевозки

Каждый ящик занимает одну позицию на поддоне: деревянная рама на четырехстороннем основании, забитая пеной до основания и обернутая влагозащитной пленкой для океанской опоры. Зарядный кабель скручен и закреплен ремнями, поэтому разъем остается защищенным.

Примерно десять ящиков поместятся в 20-футовый контейнер, около 24 — в 40-футовый высокий куб, смешанный с настенными моделями. Каждая посылка фотографируется во время погрузки.

Мы указываем варианты EXW Yueqing, FOB Нинбо и CIF-to-port; Экспедиторы в Нинбо хорошо знают ящики AMPPAL.

Сервис и поддержка после доставки

На каждое устройство предоставляется двухлетняя гарантия. На объекте из шести единиц мы рекомендуем хранить один запасной модуль на месте, а не полагаться на авиаперевозку каждый раз, когда что-то выходит из строя.

Запасные части хранятся более 8 лет: экраны, узлы пистолетов, вентиляторы, фильтры, платы управления — большинство из них прибывает в течение недели.

Удаленное обновление прошивки и поддержка конфигурации OCPP 1.6/2.0 по электронной почте или WhatsApp с ответом в тот же день.

Помощь в планировании площадки включает в себя: наши инженеры проверят размер вашего трансформатора, схему прокладки кабелей и фазовый план, прежде чем вы закажете несколько трансформаторов.

Контрольный список ежегодного обслуживания: очистка фильтра каждые 1–3 месяца, моментные соединения ежегодно, ежеквартальный пересмотр настроек управления нагрузкой.

Подводные камни установки (неправильно/правильно)

Неверно: предполагается, что чередование фаз не имеет значения, поскольку устройство корректирует себя само. Справа: проверьте вращение L1-L2-L3 перед подачей питания; обратное вращение приводит к неисправности устройства и может привести к повреждению входного каскада.

Неправильно: подключать все новые блоки к одной фазе, чтобы упростить проводку. Справа: распределите юниты по фазам; сбалансированный сайт позволяет избежать неприятных поездок и несет меньшие потери.

Неправильно: размер питающего кабеля точно соответствует номиналу выключателя. Справа: учитывайте падение напряжения по всей длине участка - ниже 380 В переменного тока +/- 15 % на клеммах, снижение номинальных характеристик устройства или неисправность.

Неправильно: запуск зарядного устройства от переносного генератора во время работы сети. Справа: используйте стабильное трехфазное питание; дрейф частоты генератора сбивает с толку входную защиту.

Неправильно: включение всех шести модулей без ограничения количества сайтов. Справа: установите ограничение управления нагрузкой OCPP на реальную мощность трансформатора — в этом разница между трансформатором мощностью 200 кВА и трансформатором 400 кВА.

Отчеты владельца сайта

Логистический оператор в Селангоре, Малайзия (июль 2025 г.) начал с двух установок мощностью 100 кВА для своих автофургонов. Он говорит, что выход 133А заряжает его фургоны мощностью 60 кВтч примерно за час между маршрутами, а ограничение управления нагрузкой означало отсутствие модернизации трансформатора. Его жалоба: первоначальная настройка OCPP со сторонним сервером потребовала двух сеансов поддержки, чтобы сгладить ситуацию; теперь мы предварительно настраиваем серверную часть на заводе по запросу.

Оператор зоны обслуживания в Сарагосе, Испания (октябрь 2025 г.) эксплуатирует четыре агрегата на остановке шоссе и наблюдал, как его плата за потребление упала на 23% после того, как наши инженеры установили ограничение на мощность в 240 кВт. Его жалоба: в первый месяц он оставил все четыре в режиме «Авто», и два устройства завершили работу в одном и том же 15-минутном окне, достигнув пика - настройки смещения исправили это.

Застройщик в Монтеррее, Мексика (февраль 2026 г.), запланировал строительство привокзальной площади из шести единиц с трансформатором мощностью 300 кВА и солнечной батареей. Его отзыв через три месяца: таблица баланса фаз сохранила доработку - его первый электрик подключил три агрегата к одной фазе. Его примечание: время загрузки сенсорного экрана около 20 секунд кажется долгим в очереди; обновление прошивки снижает его до 10.

Часто задаваемые вопросы: планирование сетей, трансформаторов и нескольких агрегатов

Вопрос: Какой ток потребляет из сети один блок мощностью 60 кВт?

О: Примерно 90 А на фазу при полной нагрузке, в зависимости от местного напряжения и коэффициента мощности; точная цифра указана на паспортной табличке и в руководстве по установке.

Вопрос: Могу ли я подключить один блок мощностью 60 кВт к существующей трехфазной сети на 100 А?

О: Часто да, если в этой работе нет ничего тяжелого и пробег достаточно короткий, чтобы избежать падения напряжения; сначала попросите электрика проверить резервную мощность.

Вопрос: Сколько блоков мощностью 60 кВт может поддерживать трансформатор мощностью 200 кВА?

О: Около четырех при полной одновременной нагрузке или от пяти до шести с ограничением управления нагрузкой около 240–260 кВт и реалистичным чередованием сеансов.

Вопрос: Что такое плата за спрос и как она на меня влияет?

Ответ: Коммунальные предприятия выставляют счет за самый высокий средний расход за 15 минут за месяц отдельно; шесть единиц мощностью 360 кВт на одно окно обходятся вам ежемесячно. Шапки на месте, шатающиеся и солнечные/батарейные сбреют.

Вопрос: Поддерживает ли зарядное устройство управление нагрузкой других брендов?

О: Через OCPP 1.6/2.0 устройства слушают контроллер объекта; Автопарки смешанных марок работают, если контролер говорит со всеми по OCPP.

Вопрос: Могу ли я добавить блоки позже, не переделывая электрический проект?

О: Спланируйте график трансформаторов и кабелей для окончательного подсчета с первого дня; добавление модулей позже — это механическая установка плюс замена контроллера.

Вопрос: Работает ли это устройство от солнечных батарей и батарей, имеющихся на месте?

Ответ: Да, он взимает плату за все, что поставляет объект, и OCPP позволяет контроллеру определять приоритеты потребления солнечной энергии и сети в периоды пиковых тарифов.

Вопрос: Почему выходной ток составляет 133 А, если мощность устройства составляет всего 60 кВт?

О: поскольку выходное напряжение варьируется в пределах 200-1000 В постоянного тока; при напряжении 450 В зарядному устройству мощностью 60 кВт требуется около 133 А. Именно этот текущий рейтинг делает его быстрым для автомобилей класса 400 В.
