Компактная интегрированная зарядная станция постоянного тока мощностью 20 кВт для розничной парковки

Зарядный пост, созданный для незнакомцев

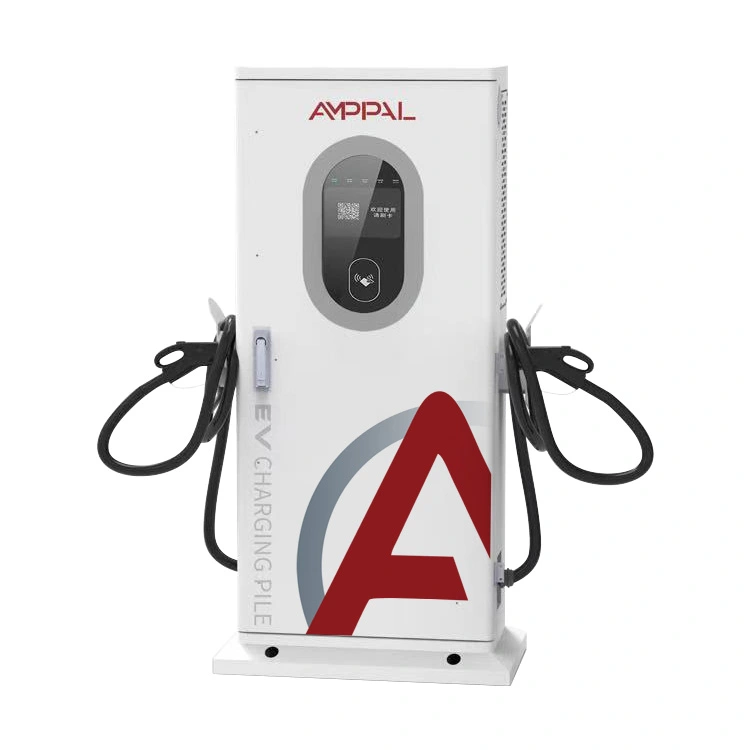

Существует разница между работающим зарядным устройством и зарядным устройством, которое люди могут использовать без посторонней помощи. AF-DC-020-Y-B-O-3 — наш ответ на вторую проблему. Высота основания составляет 1517 мм, благодаря чему 7-дюймовый цветной экран находится на естественном уровне глаз для человека, стоящего рядом со своей машиной, а кобура для оружия находится на высоте талии, где взрослый человек может удобно поднять кабель постоянного тока.

Экран — это то, на что ушла большая часть дизайнерских усилий. Статус сеанса, поданная энергия, затраченное время, текущий тариф и оставшаяся оценка — все это находится на одной странице — без погружения в меню. Когда что-то идет не так, в сообщении говорится, что делать, а не отображается код неисправности, который ничего не значит для водителя в одиннадцать часов ночи.

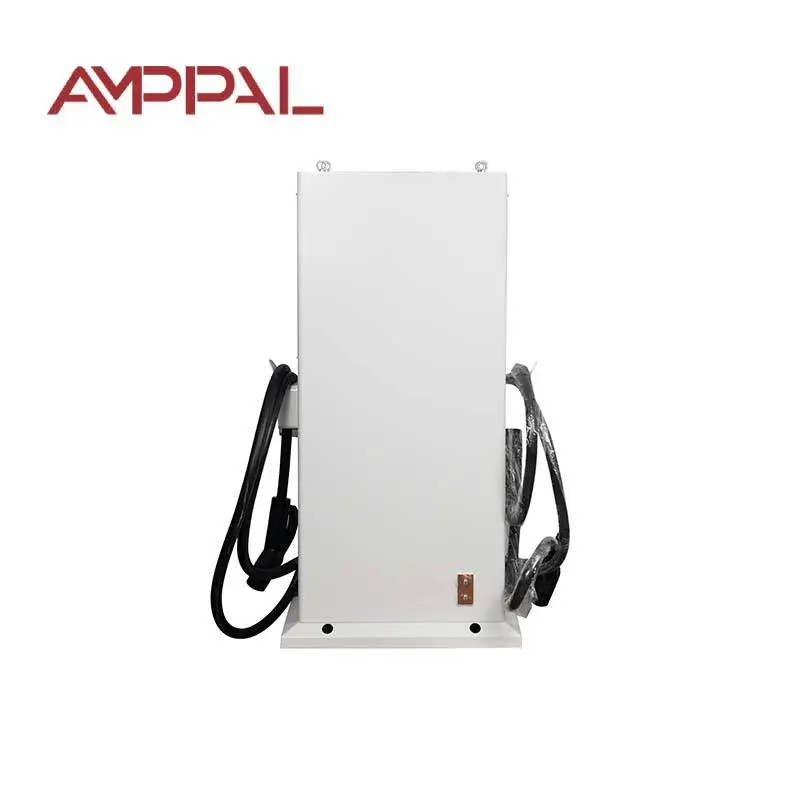

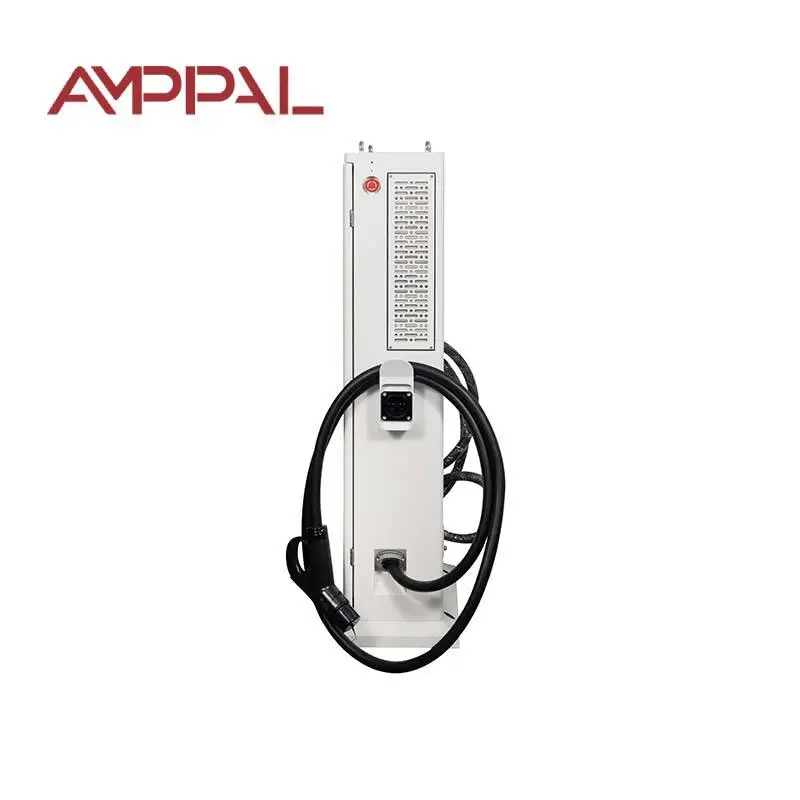

След намеренно узкий. Столб размером 650 × 300 мм помещается в начале стандартного парковочного места, не вторгаясь в пространство, что обычно вынуждает операторов устанавливать его на стене.

Детали, которые сокращают количество обращений в службу поддержки

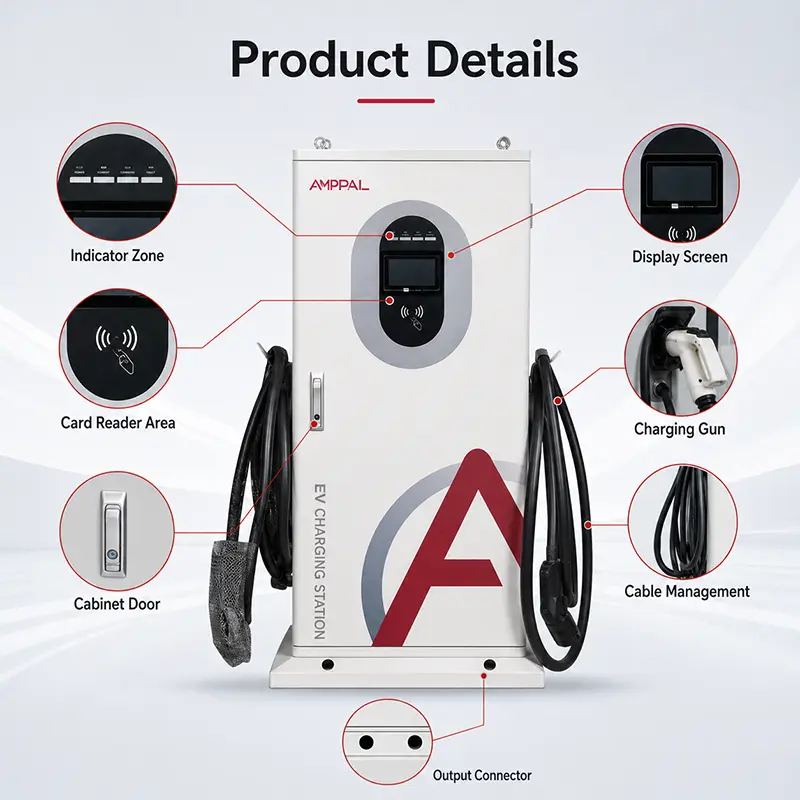

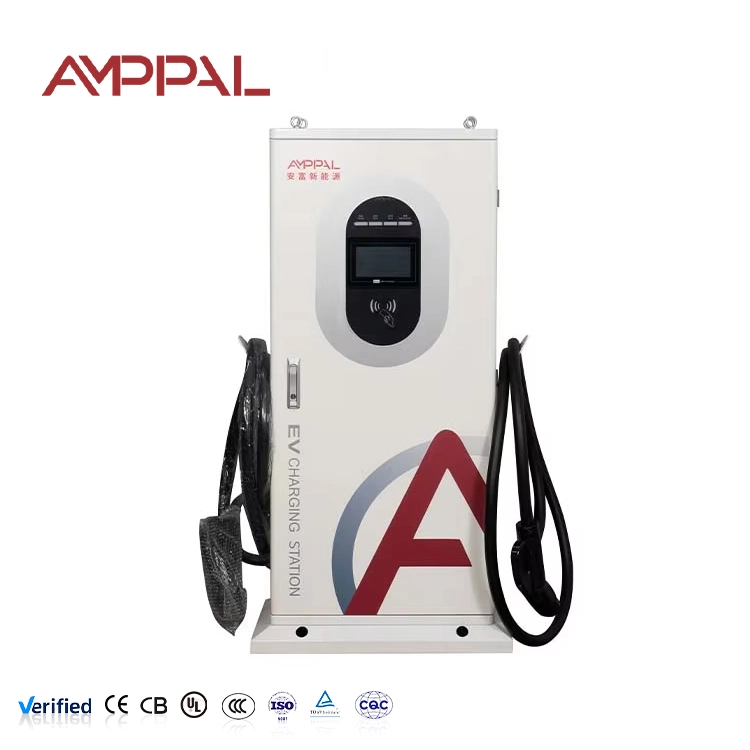

7-дюймовый цветной сенсорный экран на высоте глаз 1200 мм: читается стоя, не наклоняясь, и достаточно большой для водителей старшего возраста.

Три способа запуска — RFID-карта, QR-сканирование, PIN-код. Когда на телефоне нет сигнала, карта все равно работает. Когда у водителя нет карты, QR все равно работает.

Четыре режима зарядки: автоматическая полная зарядка, фиксированная мощность, фиксированное количество и фиксированное время. Водитель, имеющий двадцать минут, выбирает время; тот, у кого есть бюджет, выбирает сумму.

Кобура для троса и крюк на рабочей высоте: основная причина повреждения оружия — это то, что водители роняли его на бетон, потому что кобура неудобна.

0–100 А при 200–1000 В постоянного тока: тот же диапазон напряжения, что и в наших больших шкафах, поэтому ни один автомобиль не останется без внимания из-за того, что он является платформой на 800 В.

Корпус IP54, рассчитанный на температуру от -25°C до +50°C, отсек электроники герметизирован отдельно от кабельного ввода.

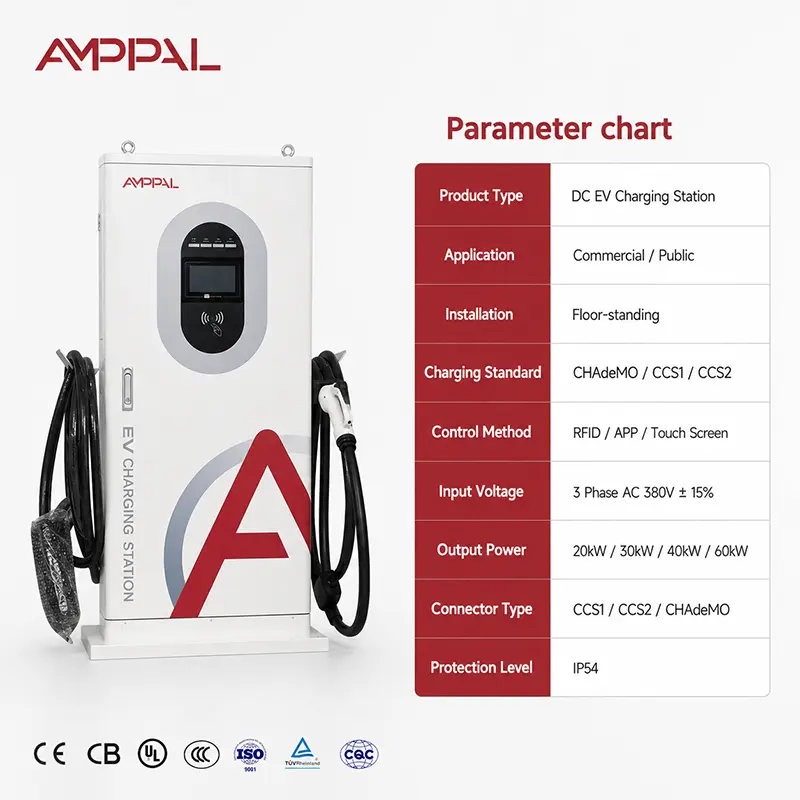

Технические характеристики

Где этот пост работает лучше всего

Муниципальная уличная парковка: узкий столбик в начале бухты — это то, что одобрит большинство городских властей, тогда как широкий шкаф не соответствует правилу освобождения тротуара.

Парковки отелей и ресторанов: гости обслуживаются самостоятельно, не обращаясь за помощью к стойке регистрации, что является практическим испытанием для любого общественного учреждения.

Небольшие торговые парки: 20 кВт подходят для магазина, работающего 60–90 минут, а столб рядом с витриной выглядит скорее преднамеренным, чем индустриальным.

Жилые комплексы с общими отсеками: доступ по PIN-коду позволяет офису управления выдавать коды без использования системы RFID-карт.

Парковка для посетителей на рабочем месте: запуск QR означает, что посетитель взимает плату без регистрации в схеме карты компании.

Что происходит, когда подключается драйвер

Последовательность фиксирована и занимает несколько секунд. Штырь обнаруживает разъем, подтверждает, что замок сработал, затем выполняет проверку изоляции на стороне постоянного тока, пока контакторы остаются разомкнутыми. Если изоляция ниже порога — мокрый разъем, поврежденный кабель — он останавливается и просит водителя переподключиться.

При этом пост и транспортное средство обмениваются параметрами. BMS указывает целевое напряжение и максимально допустимый ток; почта подтверждает, что она может предоставить, и начинает наращивать объемы поставок. С этого момента транспортное средство контролирует ток, поэтому две машины на одинаковых постах могут заряжаться с очень разной скоростью.

Какой бы из четырех режимов ни выбрал водитель, он определяет окончание сеанса. Автоматически работает до тех пор, пока BMS не объявит остановку. Фиксированная сумма, фиксированная мощность и фиксированное время заканчиваются сами по себе, и в сообщении о причине сообщается на экране, чтобы никто не предположил ошибку.

Соответствие требованиям и линейное тестирование

EN IEC 61851-1:2019 и EN IEC 61851-23:2014, с декларацией CE и серийным отчетом об испытаниях, поставляемых с каждой стойкой.

Экран и сенсорный слой проверены на читаемость и отклик во всем рабочем диапазоне от -25°C до +50°C; Выход из строя сенсорного экрана в холодную погоду — частая жалоба на общественные устройства.

100% испытание на сопротивление изоляции и диэлектрическую прочность.

Механическая циклизация пистолета и кобуры на серийных образцах — кобура является местом износа техники самообслуживания.

Проверка IP54 плюс солевой туман на корпусе и основании в течение 96 часов.

Обкатка при полной нагрузке с термическим каротажем перед упаковкой.

Как создается пост

1. Входной контроль модулей, экранных сборок, считывателей, контакторов и кабельных комплектов.

2. Штамповка и формовка колонн и панелей основания на станке с ЧПУ; геометрия базового фланца определяет, как стойка будет стоять после анкеровки.

3. Роботизированная приварка колонны к основанию, швы шлифуются заподлицо на видимых гранях.

4. Предварительная обработка и электростатическое порошковое покрытие; Общественное оборудование проходит дополнительную проверку толщины покрытия.

5. Силовая сборка — модули, шины и внутренняя проводка, все силовые клеммы затянуты и промаркированы.

6. Установлены HMI и оборудование доступа: экран, устройство считывания карт, окно QR-камеры и клавиатура, каждая функция проверена.

7. Загрузка прошивки, калибровка датчика и тестирование пользовательского интерфейса по сценарию, охватывающее все четыре режима зарядки.

8. Обкатка при полной нагрузке, предохранительная батарея, проверка IP, затем упаковка для экспорта.

Подходит ли мощность 20 кВт для общественного поста?

Сопоставьте мощность с тем, как долго автомобиль фактически припаркован, а не с тем, что звучит впечатляюще в тендерной документации.

При 20 кВт водитель получает примерно 20 кВтч в час — около 100–120 км пробега. Для похода по магазинам, обеда или визита в офис этого вполне достаточно, а покупка почты обходится дешевле и подключение меньше.

Если ваши ячейки сдаются менее чем за сорок минут или если приезжают водители, ожидающие быстрого отъезда, это не тот продукт, и мы бы скорее сказали так сейчас: посмотрите на шкафы на 60 кВт или 120 кВт. Точно так же, если это чисто ночная парковка для жилых домов, посты переменного тока будут обслуживать тех же водителей за значительно меньшие деньги.

Чем это отличается от настенной коробки той же мощности

Свобода размещения: пост размещается в любом месте сайта. Для настенного короба нужна стена в правильном месте, чего на открытой автостоянке часто нет.

Публичная презентация: готовый пост на большом экране читается как продуманная инфраструктура; водители доверяют ему больше, чем коробке на стене, и это видно по использованию.

Размер экрана: 7-дюймовый цветной здесь против 4,3-дюймового на настенном 20кВт. Для публичного использования без присмотра больший экран того стоит.

Установка: для столба требуется небольшой фундамент и кабельный ввод снизу; настенная коробка этого не делает. Бюджет на эту основу.

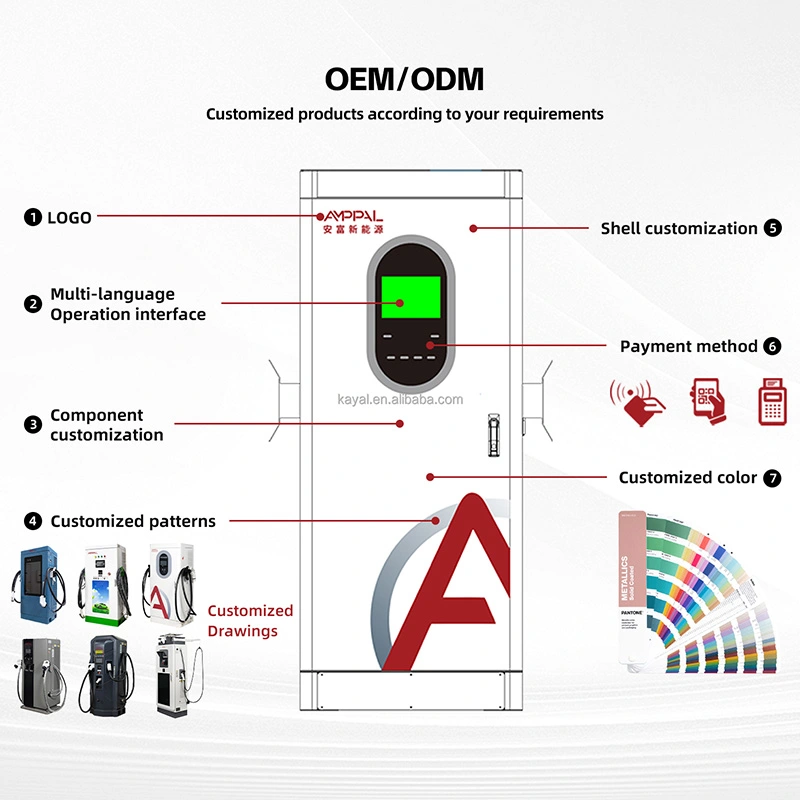

Коммерческие условия у обоих одинаковые: стандартный минимальный заказ 1 единица, 15-20 рабочих дней, двухлетняя гарантия, индивидуальное брендирование от 50 единиц.

Упаковка и доставка

Столбы поставляются в вертикальном положении в фанерном ящике размерами примерно 1620 × 750 × 420 мм, общим весом около 85 кг, с пенопластовой защитой лицевой стороны экрана и пистолетом, упакованным отдельно в одном ящике.

Шесть ящиков соответствуют стандартной конфигурации экспортных поддонов; для 20-футового контейнера требуется около 48 стоек, а для 40-футового куба — около 100, в зависимости от того, поставляются ли вместе с заказом комплекты якорей.

Доступные условия: EXW, FOB Нинбо или Шанхай, CIF и DDP в большинство пунктов назначения в Европе и Персидском заливе. Комплекты анкерных болтов и установочные шаблоны поставляются вместе с товаром бесплатно. Документация включает счет-фактуру, упаковочный лист, декларацию CE, серийный отчет об испытаниях и чертежи фундамента.

Сервис и расходные материалы

Двухлетняя гарантия на модули питания, экран, считыватели, контакторы и кабельную сборку.

Зарядный пистолет и кабель считаются заменяемыми на месте; Дистрибьютор, имеющий в наличии два запасных пистолета в сборе, может устранить наиболее распространенную поломку в общественных местах в течение дня.

Удаленная диагностика через OCPP при подключении, включая состояние экрана и считывателя.

Запасные части отправляются в течение 48 часов с момента подтверждения, курьером в течение 3-5 рабочих дней.

Рекомендуемый интервал обслуживания: шесть месяцев в общественных местах — очистка фильтра, проверка пистолета и кобуры, проверка прокладок, проверка поверхности экрана.

Что не так на общедоступных сайтах

Неправильно: устанавливать столб лицом к прямому дневному солнцу. Справа: расположите экран подальше от слабого солнца или установите опцию дисплея с высокой яркостью. Нечитаемые экраны вызывают больше жалоб, чем медленная зарядка.

Неправильно: крепление к тонкой плите. Справа: залейте подходящий фундамент по прилагаемому чертежу. Столбы сбиваются движущимися задним ходом транспортными средствами, и эта нагрузка принимается на себя.

Неправильно: отсутствие упора для колес или кнехта перед отсеком. Правильно: подойдет один. Стоимость тривиальна по сравнению с колонкой на замену.

Неправильно: оставить наклейку с QR-кодом выцветшей. Правильно: проверяйте его при каждом посещении сервиса — обесцвеченный QR-код молча завершает каждый сеанс, который мог бы начаться с телефона.

Неверно: предполагается, что вандализм — это аппаратная проблема. Справа: освещение и камера видеонаблюдения защищают общественный пост лучше, чем любое ограждение.

Отзывы владельцев сайта

В 2025 году муниципалитет на севере Греции установил четырнадцать постов на четырех городских автостоянках. Их транспортный офицер сообщил, что наиболее часто используемым методом запуска оказался PIN-код, а не карта — посетители без местной учетной записи просто брали код у парковщика.

Группа отелей в Джорджии с одиннадцатью публикациями в трех отелях дала один отзыв, который изменил нашу рекомендацию: они попросили ограничить четыре режима зарядки автоматическим и фиксированным временем для использования гостей, потому что два других смутили людей. Эта конфигурация теперь доступна как настройка встроенного ПО.

Оператор в Узбекистане, управляющий девятью постами, отметил, что узкая глубина в 300 мм сыграла решающую роль: их отсеки спланированы по советским стандартам с ограниченной циркуляцией, а более глубокий шкаф не смог бы пройти обследование пожарного доступа.

Вопросы от покупателей

Вопрос: Может ли водитель использовать его без приложения или учетной записи?

А: Да. PIN-код и RFID работают автономно. QR доступен там, где у вас есть платформа бэк-офиса.

Вопрос: Какой фундамент для этого нужен?

A: Бетонная площадка согласно нашему чертежу с вводом кабеля снизу. В комплект входят анкерные болты и шаблон.

Вопрос: Насколько виден экран при дневном свете?

О: Стандартный экран читается в тени и при непрямом освещении. Укажите параметр высокой яркости для открытых площадок, обращенных к солнцу.

Вопрос: Какой из четырех режимов мне следует включить?

О: На общедоступных сайтах автоматические и фиксированные часы охватывают большинство водителей. Фиксированная сумма подходит для предоплаченных моделей. Ограничить меню можно в прошивке.

В: Какова длина зарядного кабеля?

A: стандартная длина 5 метров, которая достигает водозаборов по обе стороны отсека. Доступны более длинные кабели, но они увеличивают вес пользователя.

Вопрос: Достаточно ли 20 кВт, чтобы оправдать общественный тариф?

О: Да, на стационарных сайтах. На транзитных участках, где водители ожидают скорости, возникают жалобы на цены. Честно сопоставьте тариф с мощностью.

Вопрос: Могу ли я разместить два пистолета?

О: Не в этой модели. Работа с несколькими пистолетами начинается с наших раздельных шкафов.

Вопрос: какое время выполнения заказа?

О: стандартно 15-20 рабочих дней; 25–30 для пользовательского цвета, экранной графики или ограниченной сборки прошивки. Минимальный заказ 1 стандартная единица, 50 для брендинга.
