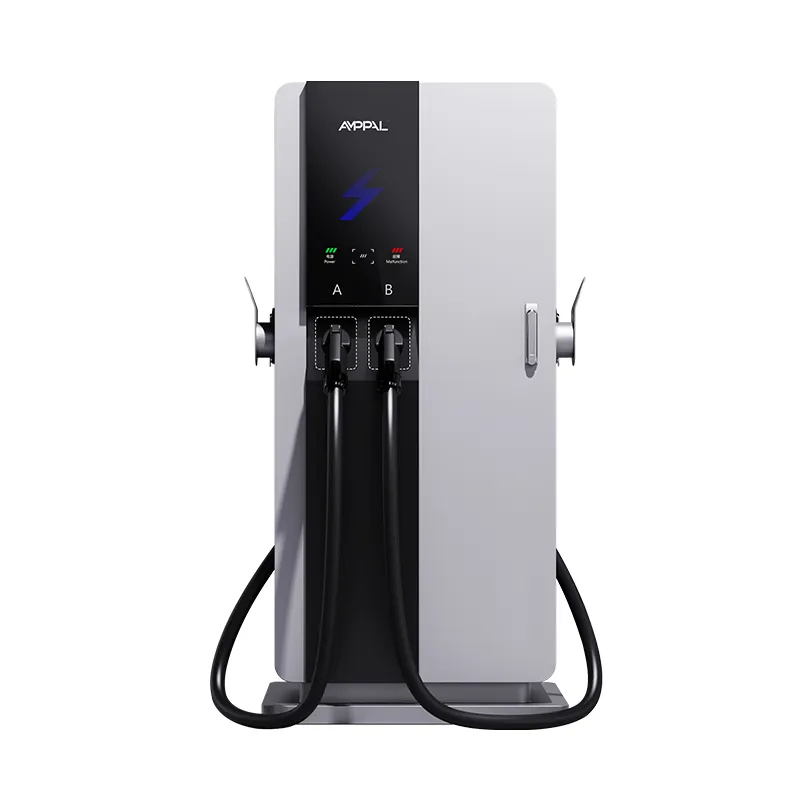

Интеллектуальное интегрированное зарядное устройство постоянного тока мощностью 60 кВт для зарядки автопарка

750 × 550 мм: история создания встроенного зарядного устройства мощностью 60 кВт

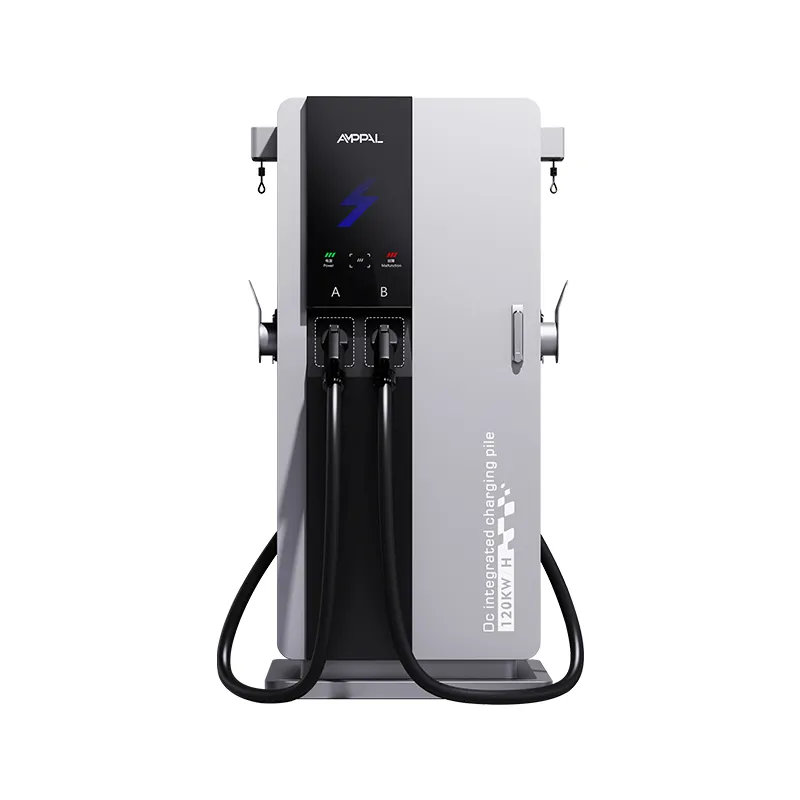

Большинство быстрых зарядных устройств предназначены для открытой местности; этот был спроектирован для места, оставшегося на краю автостоянки. AF-DC-60-Y-B-O-3/4/5-H — это встроенный блок постоянного тока мощностью 60 кВт высотой 1700 мм на основании размером 750 × 550 мм — примерно треть площади обычного шкафа. Эта разница решает, сможет ли сайт вообще поддерживать быструю зарядку, потому что земля — это статья, которую никто не закладывает в бюджет.

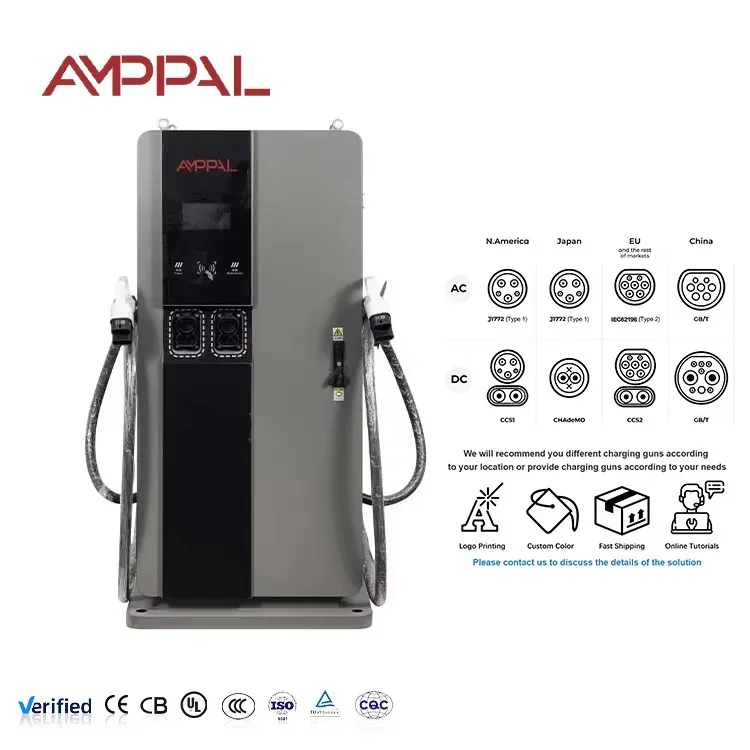

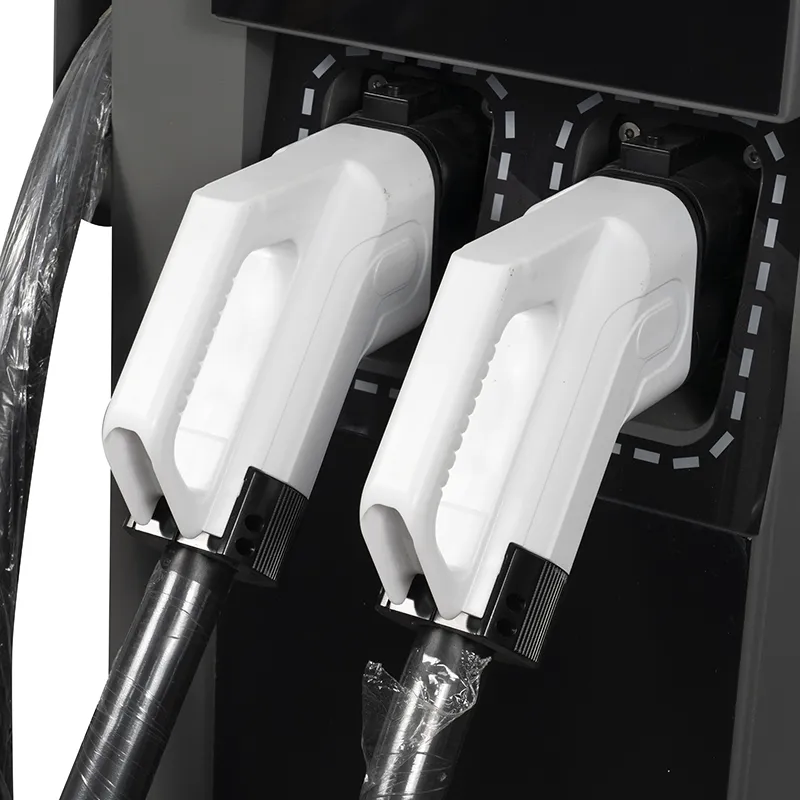

Он устанавливается на небольшую железобетонную подушку, что делает строительные работы однодневными, а не недельными. 7-дюймовый сенсорный экран управляет ЧМИ, а корпус поддерживает CCS1, CCS2, CHAdeMO, GB/T и NACS, поэтому одна модель обслуживает большинство импортных рынков.

Тонкие корпуса тоже имеют свою цену: в них меньше места для крупногабаритных компонентов, поэтому 3-я серия рассчитана на мощность 60 кВт, а не на максимальную мощность.

Что вы получаете, когда кабинет министров сокращается

Основание площадью 0,41 м²: 750 × 550 мм подходит для двери магазина, насосного острова или узкого парковочного места.

Меньшая плита и меньше бетона: стандартная армированная подкладка из руководства заменяет полный комплект оборудования.

Высота 1700 мм обеспечивает удобный доступ к сенсорному экрану и разъему для большинства водителей.

Одна площадка на единицу означает, что вы можете добавлять киоски по одному по мере роста спроса, не переделывая строительные работы.

Тонкий корпус оставляет место в том же отсеке для прокладки кабелей, столбиков и полосы ожидания.

Входное напряжение переменного тока 380 В±15 % допускает работу в сельских сетях, где часто наблюдаются провалы и дрейф напряжения.

Технические характеристики

Заводская спецификация AF-DC-60-Y-B-O-3/4/5-H точно соответствует поставке.

Труднодоступные места, куда подходит этот блок мощностью 60 кВт, а полноразмерные — нет

Витрины круглосуточного магазина: блок расположен рядом с дверью, виден с кассы, не занимая парковочное место.

Небольшие автостоянки до 20 мест: одна или две установки покрывают потребность в существующей сети 380 В без модернизации трансформатора.

Углы заправочной станции: тонкая башня помещается между насосным островом и ограждением.

Боковые участки отеля: один блок обслуживает ночующих и дневных посетителей с одной площадки.

Мастерские и небольшие склады: башня мощностью 60 кВт заряжает автопарк между работами, в помещении или под навесом.

Как мощность 60 кВт протекает через башню высотой 1,7 метра

Питание поступает при трехфазном переменном токе 380 В, выпрямляется и преобразуется в напряжение 200–1000 В постоянного тока и выходит через любой разъем, который ожидает автомобиль. В башенной компоновке силовые модули расположены низко, контроллер средней высоты, а 7-дюймовый сенсорный экран находится на уровне глаз, что позволяет снизить центр тяжести и сделать интерфейс удобным.

Охлаждение принудительное воздушное через боковые воздухозаборники. Высота башни обеспечивает длинный вертикальный путь воздушного потока, который отводит тепло от модулей, а вентиляторы увеличивают нагрузку, поэтому периоды простоя остаются тихими. В небольшом помещении перед магазином это имеет большее значение, чем кажется, потому что водители и персонал проводят всю сессию в пределах нескольких метров от устройства.

Отчеты OCPP 1.6/2.0, удаленная диагностика и обновления встроенного ПО выполняются через Ethernet, Wi-Fi или 4G — такая же интеграция с серверной частью, как и у наших более крупных устройств. Изменения в компактном корпусе чисто физические: меньше земли, меньше бетона, меньше разрушения участка.

Проверка качества шкафа, в котором нет места компромиссам

Сертификат типа CE и TUV на весь блок; Отчеты UL и CB доступны для файлов экспорта.

96-часовое воздействие солевого тумана на корпус, что важно, поскольку компактные устройства часто располагаются ближе к обочине.

Испытание на вибрацию при монтаже модуля, чтобы при доставке и грубом обращении на площадке не ослаблялись внутренние соединения.

48-часовая полная загрузка с привязкой журналов к серийному номеру.

Сенсорный экран проверен на читаемость под прямыми солнечными лучами и в перчатках.

Модули рассчитаны на температуру от -30°C до +55°C; для всего устройства предусмотрена температура от -25°C до +50°C.

Сборка Compact 3-Series на линии постоянного тока

Шаг 1. Тонкий корпус вырезается из стали лазером и приваривается роботом на линиях FANUC.

Шаг 2. Листогибочные прессы TRUMPF складывают корпус; Далее следует порошковая покраска и отверждение.

Шаг 3. Опорная пластина, стойка модуля и кабельные вводы устанавливаются на линию постоянного тока.

Шаг 4. Входная секция 380 В и защита от перенапряжения подключены с контролем крутящего момента.

Шаг 5. Устанавливаются выпрямительные модули, затем 7-дюймовый HMI и контроллер станции.

Шаг 6. Каждый блок тестируется под нагрузкой мощностью 60 кВт с регистрацией эффективности для каждого блока.

Шаг 7. 48-часовые циклы тренировки при различных нагрузках.

Шаг 8. Окончательная проверка и упаковка; до 2024 года завод отгрузил более миллиона единиц.

Подходит ли компактный блок мощностью 60 кВт для вашего участка? Прочтите это первым

Выбирайте 3-Series, когда объект физически тесный или когда вы хотите начать с малого и постепенно расти постепенно. База размером 750 × 550 мм и установка с одной панелью позволяют снизить гражданские затраты, а мощность 60 кВт по-прежнему обеспечивает полезную зарядку менее чем за час для большинства пассажирских электромобилей.

Пропустите это, если у вас уже есть достаточно места и вы планируете сеансы мощностью более 150 кВт; Корпус большего размера дает вам больше места для той же работы с пэдами. Также пропустите его, если ваш объект не может обеспечить питание переменного тока 380 В, поскольку это устройство привязано к этому классу входного сигнала.

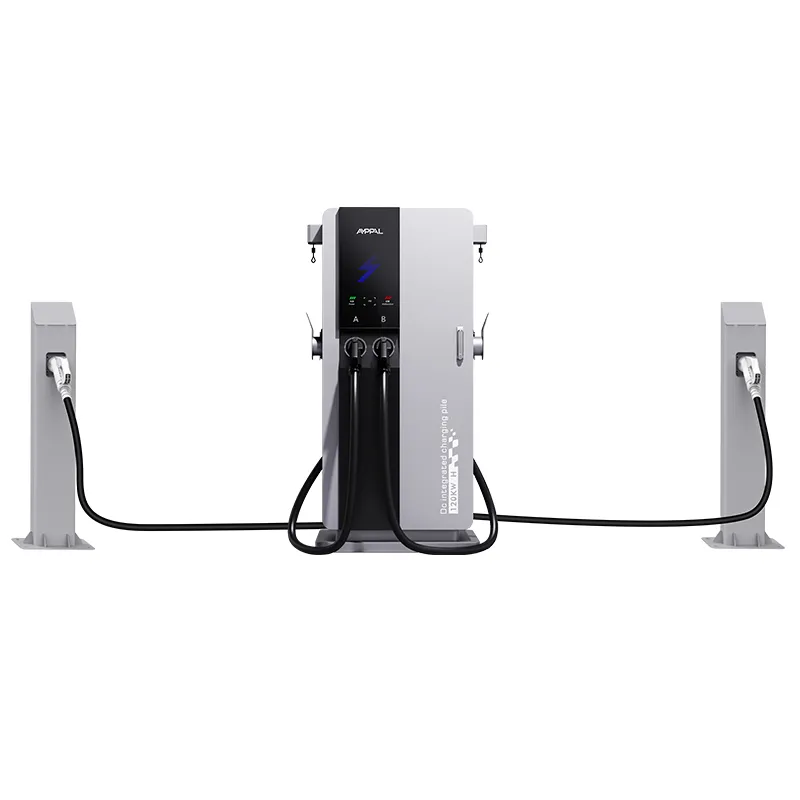

При компоновке с двумя орудиями вы обычно устанавливаете две башни рядом, что удваивает работу по площадке. Прежде чем сделать заказ, сравните это с одним шкафом с двумя пистолетами.

Еще одно замечание честности: 60 кВт — отличная рабочая лошадка, но это не главная цифра. Если ваш маркетинг зависит от самой большой мощности в округе, компактная станция мощностью 60 кВт не даст вам права хвастаться — она ​​даёт вам станцию, которая действительно подходит.

Почему дилеры выбирают компактную серию AMPPAL для небольших объектов

Один SKU охватывает CCS1, CCS2, CHAdeMO, GB/T и NACS, поэтому дилер имеет в наличии одну модель для многих рынков.

Доставка 15–20 рабочих дней после утверждения чертежа; MOQ от одного контейнера.

Логотип OEM/ODM на корпусе и начальном экране сенсорного экрана, а также название вашего дилера, напечатанное на дверной табличке.

Сертификаты CE, TUV, UL и CB включены в пакет предложений.

Поддержка со стороны завода, который управляет более чем 200 станциями, поэтому ответы основаны на реальных сайтах.

Узкофюзеляжные суда доставляются по стандартным контейнерным тарифам, что позволяет прогнозировать стоимость доставки при небольших заказах.

Размеры ящика и количество контейнеров для компактного устройства

Башня высотой 1700 мм поставляется в вертикальном положении в ящике со стальным каркасом размером примерно 1850 × 750 × 700 мм с карманами для вил и двумя подъемными проушинами. Разъем, кабель и запасные предохранители перемещаются в мягкой коробке для аксессуаров внутри ящика.

Поскольку установка узкая, два ящика могут иметь ширину 40-футового контейнера высокого куба в нескольких конфигурациях; План погрузки отправляется вместе с предложением, поэтому количество точно соответствует вашему заказу. При первом пробном заказе один ящик перевозится как сборный груз без специальной обработки.

Условия: FOB Нинбо или CIF до места назначения. Счет-фактура, упаковочный лист, коносамент, сертификат происхождения и протоколы испытаний выдаются в течение 3 рабочих дней с момента погрузки.

Послепродажное обслуживание компактных установок

2-летняя стандартная гарантия на модули, HMI и силовую часть.

Запасные модули и сенсорные экраны доставляются в течение 5 рабочих дней.

Удаленная диагностика через OCPP на предмет неисправностей и обновлений прошивки.

Руководство по установке бетонной подушки и заземления на небольших площадках.

График очистки фильтра вертикального воздушного потока.

Распространенные ошибки при установке компактных зарядных устройств

Неправильно: заливка плиты меньше, чем рисунок площадки в инструкции. Справа: следуйте схеме армирования и анкеров, показанной в руководстве по установке.

Неправильно: заправлять башню в угол без заднего просвета. Справа: оставьте служебное пространство, указанное в руководстве, для доступа к двери.

Неправильно: закапывать ввод кабельного ввода ниже готового грунта. Справа: поднимите кабелепровод внутрь площадки в отмеченном положении.

Неверно: если предположить, что один блок мощностью 60 кВт покрывает участок из 30 отсеков. Справа: планируйте одну единицу товара на 4–6 киосков при реальном спросе плюс маржа.

Неправильно: установите устройство так, чтобы сенсорный экран был обращен к полуденному солнцу, без накрытия. Справа: расположите HMI подальше от прямых бликов, чтобы он оставался читаемым и прохладным.

Что говорят владельцы небольших сайтов через год

Владелец круглосуточного магазина в Хошимине, Вьетнам, установил одну единицу продукции на витрине магазина в 2025 году. Плиту залили за одно утро, а посещаемость магазина покрывает расходы на электроэнергию; Жалоба в том, что тачскрин собирает пыль в тропическом воздухе, поэтому его еженедельно протирают сухой тряпкой.

Небольшой отель в Найроби, Кения, имеет два номера для гостей и фургон владельца. Высота 1700 мм легко помещается под навесом, а узкое основание позволяет использовать парковочное место; Менеджер желает, чтобы информация о зарядном устройстве отображалась на собственной информационной панели отеля, которую OCPP теперь обрабатывает через стороннюю платформу.

В 2025 году группа ресторанов на Бали, Индонезия, добавила помещение рядом со въездом на парковку. Плата за парковку стоила меньше, чем месячная плата за парковку, а на сенсорном экране отображается обеденное меню; Единственная проблема — длина кабеля для негабаритных внедорожников, припаркованных на дальнем краю залива.

Часто задаваемые вопросы: Компактные зарядные устройства мощностью 60 кВт для ограниченного пространства

Вопрос: Сколько земли нужно устройству?

А: Основание 750×550 мм плюс зазор, указанный в инструкции; бетонная площадка обычно имеет площадь около квадратного метра.

Вопрос: Поддерживает ли он NACS?

О: Да, NACS — это один из пяти вариантов разъема наряду с CCS1, CCS2, CHAdeMO и GB/T.

Вопрос: Может ли он заряжать грузовик?

О: В основном пассажирские электромобили и фургоны; для тяжелых грузовиков вам понадобится модель большей мощности.

Вопрос: Какие данные ему нужны?

A: AC380В±15% трехфазный; он преобразуется в напряжение 200–1000 В постоянного тока для автомобиля.

Вопрос: Требуется ли трансформатор?

О: Только если на вашем объекте отсутствует питание 380 В; большинство небольших коммерческих объектов на рынках с напряжением 380 В подключаются напрямую.

В: Сколько времени занимает установка?

О: Подкладка, анкеры, кабелепровод и размещение — на большинстве объектов оплата взимается в течение двух дней.

Вопрос: Какова гарантия?

О: Стандартная гарантия 2 года на все устройство, включая сенсорный экран.

Вопрос: Могут ли два устройства использовать один выключатель?

О: Они могут использовать общую кормушку такого же размера, но каждому отряду все равно нужно свое защитное устройство.

Вопрос: Нужен ли башне навес или укрытие?

О: Нет, он имеет степень защиты IP54 и предназначен для использования на открытом воздухе; навес - это для комфорта водителя, а не для машины.
