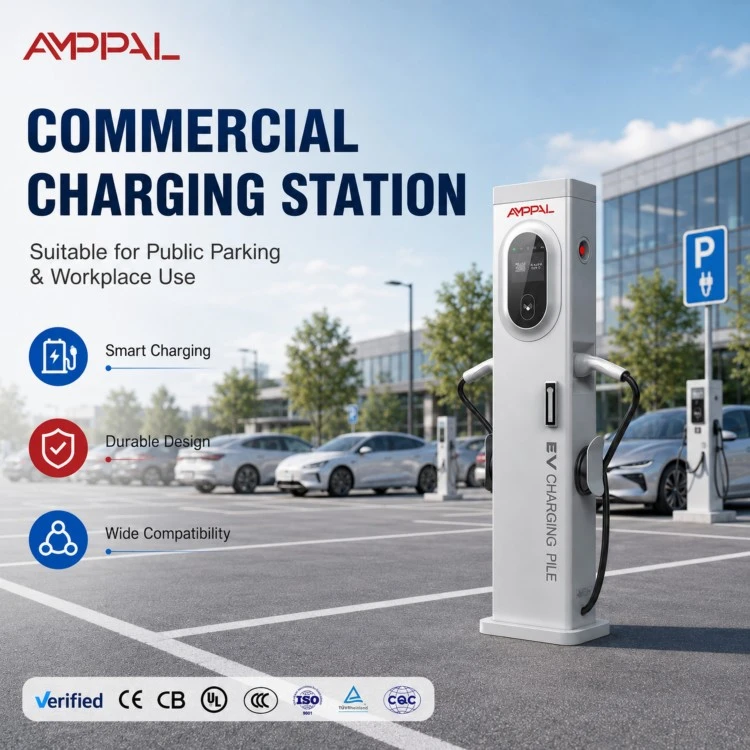

Двухпортовое зарядное устройство переменного тока Slim Tower мощностью 44 кВт для коммерческих парковок

Вопрос о 44 кВт – это групповой вопрос

Большинство зарядных устройств переменного тока с двумя пистолетами выходят из строя на бумаге раньше, чем в полевых условиях. Неисправность не в зарядном устройстве; это первый вопрос электрика: что должна давать панель?

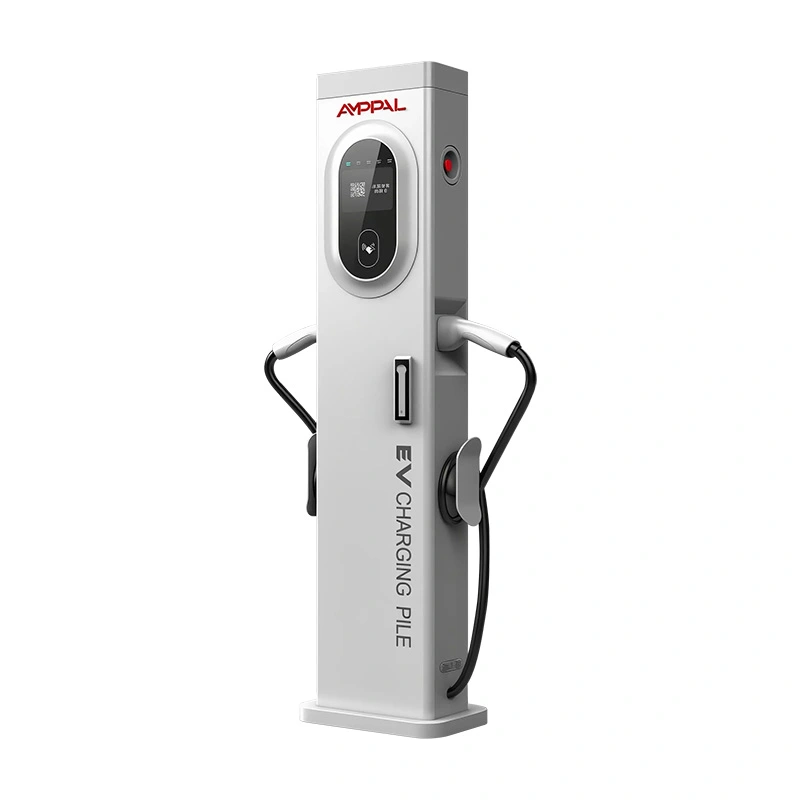

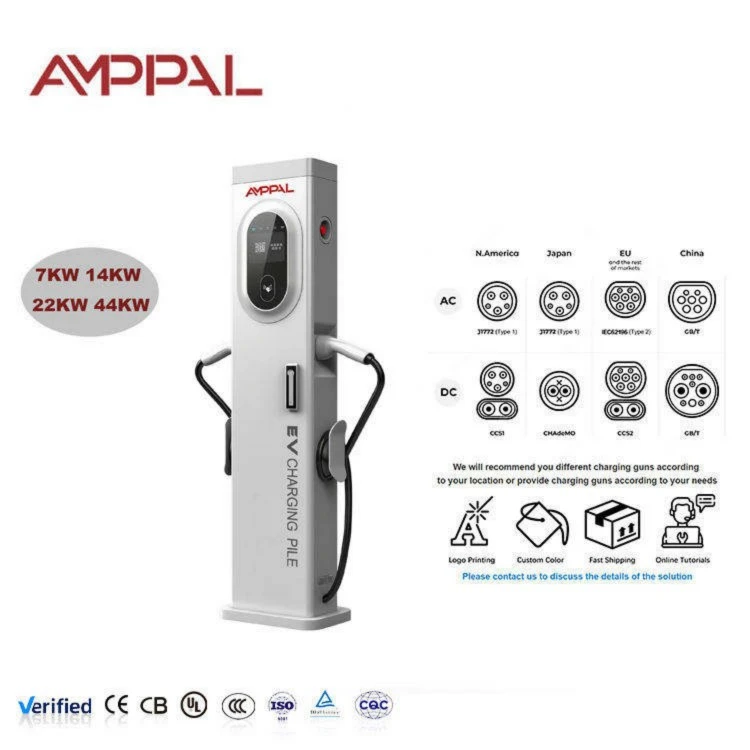

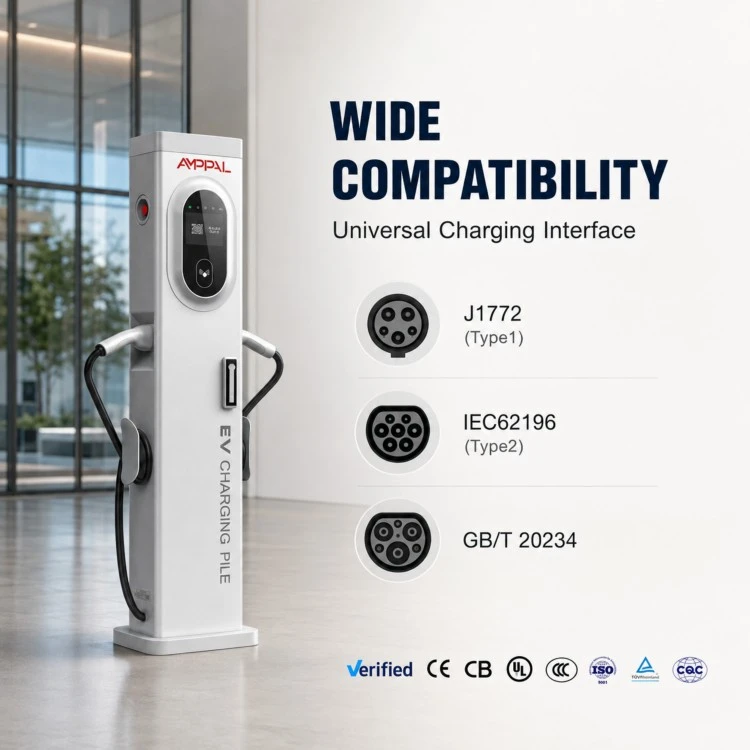

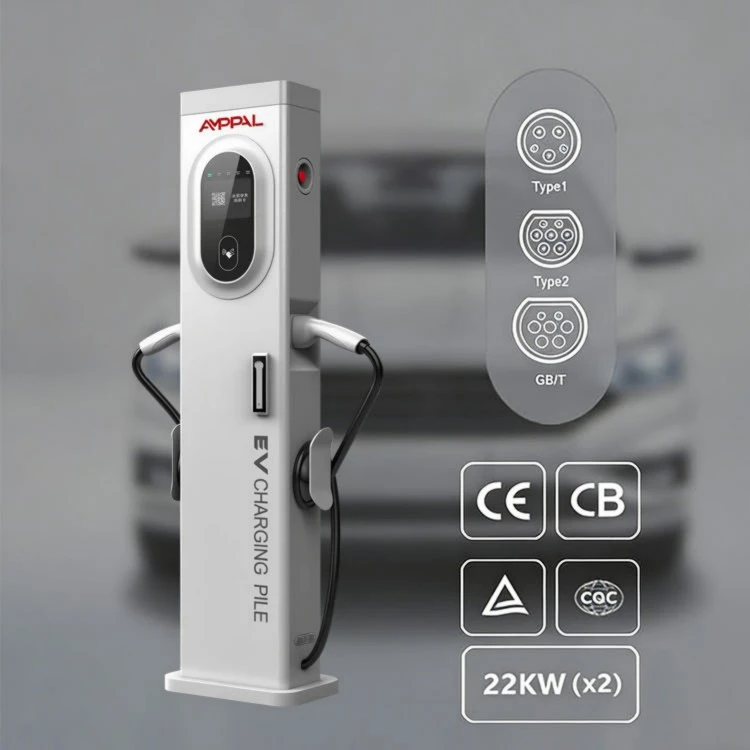

AMPPAL SlimTower мощностью 44 кВт (AF-AC-044-Y-A-0-4-JA-P) оснащен двумя пистолетами Типа 2 на 32 А+32 А с трехфазным питанием 380 В переменного тока от колонны размерами 300 x 150 x 1400 мм с 5-дюймовым сенсорным экраном. Каждая розетка может потреблять примерно 21 кВт; пара вместе приближается к паспортной табличке в 44 кВт.

Эта страница предназначена для лиц, подписывающих электрические чертежи. Если это вы, прочитайте приведенную ниже математическую схему устройства подачи, прежде чем влюбиться в его технические характеристики.

Хорошей новостью является то, что математика проста и понятна: вольты, амперы и квадратный корень. Плохая новость: никто не делает этого в день прибытия зарядных устройств. Сделайте это сейчас, на бумаге, до того, как контейнер будет забронирован.

Что означает полная нагрузка 32A+32A для вашего объекта

Две машины, обе по 32 А на фазу: ваш фидер должен одновременно выдерживать ток около 64 А на фазу, иначе верхний выключатель сработает в самый неподходящий момент.

Спланируйте трансформатор: каждая башня добавляет до 44 кВт подключенной нагрузки; десять башен означают 440 кВт, не считая освещения и отопления, вентиляции и кондиционирования.

Размер кабеля начинается с 16 мм2 меди на фазу на короткий период и увеличивается с расстоянием; Площадь 25 мм2 или 35 мм2 обычно используется для трасс длиной более 50 метров.

Режим выключателя: трехфазный выключатель на 80 А или два блока на 40 А, по одному на пистолет, обеспечивают запас по высоте для пары без неприятных отключений.

Фазовый баланс является дополнительным преимуществом: трехфазная нагрузка 32 А + 32 А более щадящая для сети, чем три однофазных зарядных устройства мощностью 7 кВт, подключенных к одной фазе.

Если объект не может обеспечить полную нагрузку, управление нагрузкой OCPP 1.6J может ограничить башню при меньшем бюджете, оставляя запас на будущее.

Отопление является частью бюджета: 44 кВт, работающие в течение нескольких часов, согревают щитовое помещение, поэтому запланируйте вентиляцию до первого лета.

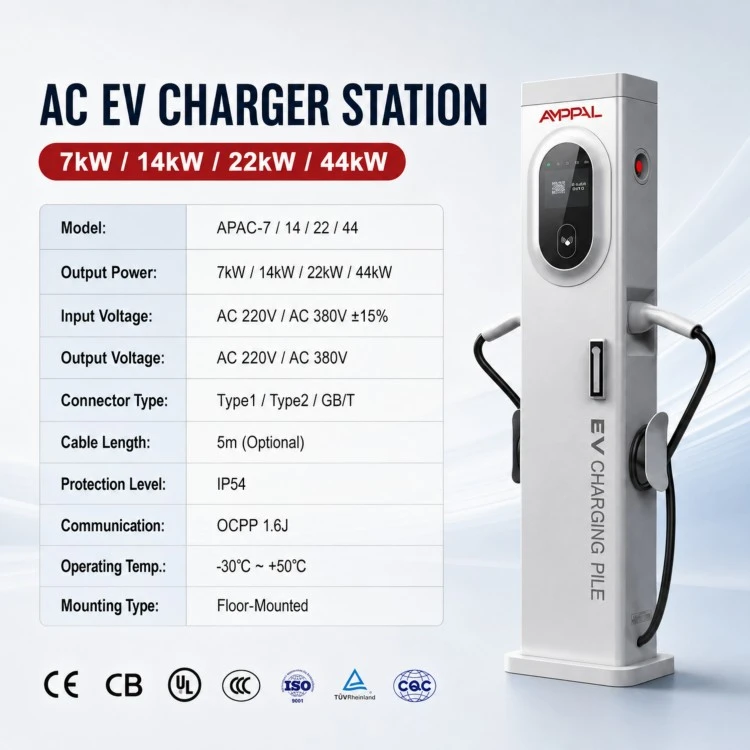

Технические характеристики

Варианты использования, оправдывающие мощность 44 кВт

Дворы депо, где фургоны паркуются на один-три часа между сменами; 44 кВт на отсек превращают время простоя в полезный диапазон.

Стоянки такси и пересадочные станции, где водители меняются быстро, а время стоянки составляет менее двух часов.

Стоянки для грузовых автомобилей, обслуживающие грузовые автомобили и легкий коммерческий транспорт до 3,5 тонн.

Складские доки, где ряд башен делит одну трансформаторную комнату.

Парки проката электромобилей, которые должны разворачивать автомобили между арендами без ночного ожидания.

Жилые дома с трехфазным питанием, где 44 кВт — это максимальная мощность переменного тока, которую распределитель допускает на фидере.

Парковки в аэропортах и ​​на вокзалах, где утренний поток подключаемых гибридов требует быстрой дозаправки перед отъездом.

Чтение потока энергии: от панели к розетке

Электроэнергия покидает распределительный щит по трехфазному фидеру и поступает в башню через базовый сальник. Внутри станция измеряет каждый пистолет независимо, поэтому паспортная табличка мощностью 44 кВт представляет собой не одну гигантскую розетку, а две цепи на 32 А, разделяющие один корпус.

Когда один автомобиль подключается к сети, он может использовать весь ток 32 А своего собственного пистолета. Когда подъезжает вторая машина, ток обеих достигает 32А; башня разделяет два сеанса для выставления счетов, а OCPP 1.6J сообщает об энергии каждого разъема отдельно.

Измерение по сокетам имеет значение для раздельного выставления счетов: арендатор А платит за пистолет 1, арендатор Б за пистолет 2, а сервер никогда не смешивает две суммы за кВтч.

Стоит упомянуть одну ловушку: снижение номинальных характеристик. Если подача слабая, вместо замедления вышки срабатывает выключатель. Шапка прошивки является контролируемой альтернативой, поэтому определитесь с бюджетом до подключения, а не после первой поездки.

Записи о качестве, которым может доверять инженер по эксплуатации

Соответствие обеспечивается директивами по низкому напряжению и ЭМС, и файл перепроверяется при каждом изменении ступени мощности.

Каждая станция проверяется на напряжение и заземляется перед тем, как покинуть линию — при токе 32 А на пистолет нет места для сомнительного пути заземления.

Тепловая работа при полной нагрузке: башня мощностью 44 кВт подвергается испытаниям на возгорание в течение 48 часов непрерывно при номинальном токе с регистрацией температуры в шкафу.

Колонки, отобранные для образцов, подвергаются термическим циклам IEC 60068 при температуре от -30°C до +70°C, а также 96 часов соляного тумана на отделке.

Соединения шин и разъемов, проверенные крутящим моментом; незакрепленные соединения являются классической причиной тепловых сбоев в сильноточных устройствах переменного тока.

Поиск компонентов соответствует RoHS и REACH в системе ISO 9001:2015; Область применения CCC, TÜV, UL и CB существует на уровне завода.

Последовательность сборки из восьми этапов

Корпус вырезан лазером, допуск 0,1 мм, на линии ЧПУ.

Гибочная гибка и шовная сварка корпуса башни.

Роботизированная сварка FANUC опорной плиты и кронштейнов сальника.

Трехэтапная очистка и отделка поверхности.

Сильноточная секция: шины, контакторы и коммутационные аппараты на ток 32 А установлены и затянуты.

Учет и электроника: порозеточные счетчики кВтч, плата связи и 5-дюймовый сенсорный экран.

Загрузка встроенного ПО и проверка соответствия OCPP выполняются на тестовом сервере.

Выборочное нагрузочное тестирование, хайпот, визуальный проход, затем упаковка. Срок изготовления 15-20 рабочих дней.

Руководство по выбору: когда подходит мощность 44 кВт (а когда нет)

Купите башню мощностью 44 кВт, когда у трансформатора и панели уже есть запас по высоте или когда вы проектируете электрическую систему с нуля и можете правильно ее определить. Дополнительная мощность по сравнению с моделью мощностью 14 кВт реальна только в том случае, если ее может обеспечить источник питания.

Пропустите это, если ваш объект подключен к однофазному источнику питания на 32 А; вы будете эксплуатировать башню на долю ее мощности, платя за мощность, которую не сможете использовать. Не допускайте и того, когда машины паркуются на ночь более восьми часов; Переменный ток мощностью 7–11 кВт стоит дешевле и сокращает срок службы батареи. А если у вас постоянная парковка со строгим графиком, сначала подтвердите разрешенную мощность подключения дистрибьютора; в некоторых регионах установлены ограничения на зарядку переменного тока для каждого объекта.

Если панель ограничена, но спрос реален, честный ответ — управление нагрузкой: пусть OCPP ограничивает башни сейчас и поднимает ограничение по мере роста сайта. Этот план работает с этой башней, поскольку прошивка поддерживает удаленное ограничение тока.

AMPPAL против бюджетных конкурентов с двумя пистолетами

Реальные возможности 32 А+32 А: некоторые бюджетные башни рекламируют мощность 44 кВт, но поставляются с контакторами на 16 А; мы печатаем рейтинг каждого пистолета на паспортной табличке.

Независимый учет по каждому разъему для разделения счетов, а не по одному суммированному счетчику.

OCPP 1.6J через Ethernet, 4G и Wi-Fi, поэтому вышка объединяется с системами управления нагрузкой и роуминга.

Доказательства испытаний: тепловой режим при полной нагрузке, журналы крутящего момента и результаты солевого тумана доступны для каждой партии.

Коммерческие условия: минимальный заказ 1 единица, срок выполнения заказа 15-20 рабочих дней, гарантия 2 года, запчасти DHL/FedEx.

OEM-варианты логотипа, экрана и брендинга кабеля; экспорт в более чем 40 стран мира с 2014 года.

Детали логистики и упаковки

Каждая башня поставляется в полностью собранном виде в пятислойной экспортной упаковке размером примерно 350 x 220 x 1460 мм с пенопластовыми угловыми блоками, комплектом анкеров и кабельными вводами внутри; Общий вес около 45 кг.

Четыре коробки отправляются на поддон с защитными краями и термоусадочной пленкой; 40-футовый контейнер вмещает около 60 башен на поддонах или до 80 с загрузкой на пол, переупаковка LCL организуется по запросу.

Цены обычно указаны на условиях FOB Нинбо или Шанхай, EXW по запросу. К каждой поставке прилагаются счет-фактура, упаковочный лист, коносамент, сертификат происхождения и декларация соответствия CE. Сборные поставки на Ближний Восток и в страны СНГ осуществляются еженедельно, что сокращает транзит для небольших заказов.

Сервис, который начинается с панели

Гарантия 2 года с даты отгрузки, распространяется на производственные дефекты, включая сильноточную часть.

Круглосуточный технический ответ; наши инженеры регулярно участвуют в звонках по вводу в эксплуатацию, чтобы вместе с вашим электриком проверить настройку панели.

Запасные части через DHL/FedEx; Контакторы, счетчики и сенсорные экраны отправляются в течение 2 рабочих дней.

RMA по фотографиям и серийному номеру: замена или ремонт подтверждается перед возвратом товара.

Бесплатный пакет поддержки: таблица расчета питателя, значения крутящего момента и контрольный список ввода в эксплуатацию.

Предупреждения по проводке и эксплуатации

Неверно: предполагается, что выключатель на 32 А закрывает оба пистолета. Справа: определите общий ток 64 А на фазу или защитите каждый пистолет отдельно.

Неправильно: повторное использование тонкого кабеля от старой установки. Справа: минимум 16 мм2 на фазу, увеличено для длинных трасс; проверьте падение напряжения при полной нагрузке.

Неправильно: оставить башню на ограниченной прошивке навсегда, потому что панель никогда не обновлялась. Справа: зафиксировать крышку в журнале обслуживания и поднимать ее только после подтверждения подачи.

Неправильно: смешивать арендаторов «Пушки 1» и «Пушки 2» в одном счете. Справа: оставить включенным измерение количества сокетов; OCPP сообщает о каждом разъеме отдельно.

Неправильно: игнорирование крутящего момента после посещения сервиса. Справа: ежегодно подтягивайте соединения шин и наконечников; тепловые отказы в редукторе переменного тока почти всегда связаны с ослаблением соединений.

Неправильно: пропуск устройства защитного отключения. Справа: установите УЗО на 30 мА в соответствии с местными правилами; вышка работает со стандартной защитой УЗО.

Инженеры по эксплуатации своими словами

Менеджер депо в Алматы установил шесть вышек для муниципального парка из 40 фургонов. Весь разговор с его дистрибьютором заключался в математике фидера на 64 А на фазу; После подтверждения мощности трансформатора ввод в эксплуатацию занял один день. Он отметил, что маркировка крутящего момента на крышке шины не позволяет его электрикам догадаться.

Логистический оператор в Гвадалахаре соединил башни с трансформатором мощностью 250 кВА для двадцати запланированных ячеек. Они признают, что перевыполнили характеристики трансформатора на один шаг; дополнительные затраты были небольшими, и путь роста теперь бесплатен. Их жалоба: 5-дюймовое меню глубокое, а водители все равно в основном пользуются приложением.

Оператор склада в Подмосковье эксплуатирует башни с аппаратно-программным ограничением в 11 кВт до тех пор, пока в следующем году не будет подано питание на второй фидер. Именно такой поэтапный план мы предложили, и именно поэтому они не стали покупать более дешевое однотарифное зарядное устройство.

Часто задаваемые вопросы: Питание, панели и двойные пистолеты

Вопрос: Какой фидер нужен для одной башни мощностью 44 кВт?

A: Трехфазное питание рассчитано примерно на 64 А на фазу при полной нагрузке, с проводниками сечением 16–25 мм2 в зависимости от длины трассы.

Вопрос: Могут ли оба пистолета одновременно выдавать силу тока 32 А?

О: Да, каждый пистолет рассчитан на ток 32 А на фазу; вместе они приближаются к паспортной табличке в 44 кВт.

Вопрос: Сколько башен может поддерживать трансформатор мощностью 250 кВА?

О: Около пяти при полной нагрузке; с помощью управления нагрузкой OCPP вы можете установить больше и ограничить общее количество.

Вопрос: Поддерживает ли башня управление нагрузкой?

О: Да, дистанционные ограничения тока OCPP 1,6 Дж позволяют платформе ограничивать каждый разъем.

Вопрос: Совместима ли эта башня с однофазной сетью?

О: Нет, требуется трехфазное напряжение 380 В переменного тока; для однофазных объектов см. наши настенные станции мощностью 3,5–7 кВт.

Вопрос: Какой размер кабеля для дистанции 60 метров?

A: Рассчитайте падение напряжения при токе 64 А на фазу; большинство трасс длиной 60 м приходится на площадь 25 мм2, но уточните у своего электрика.

Вопрос: Почему важен учет каждого пистолета?

О: Для справедливого выставления счетов двум арендаторам на одной башне требуется отдельное общее количество кВтч; башня измеряет каждую розетку независимо.

Вопрос: какое время выполнения заказа?

О: 15-20 рабочих дней для стандартных моделей после внесения депозита, как и другие наши башни переменного тока; оптовые заказы планируются по котировкам.
