Двухпортовая зарядная башня переменного тока мощностью 14 кВт для коммерческих парковок

Две точки зарядки на одном фундаменте

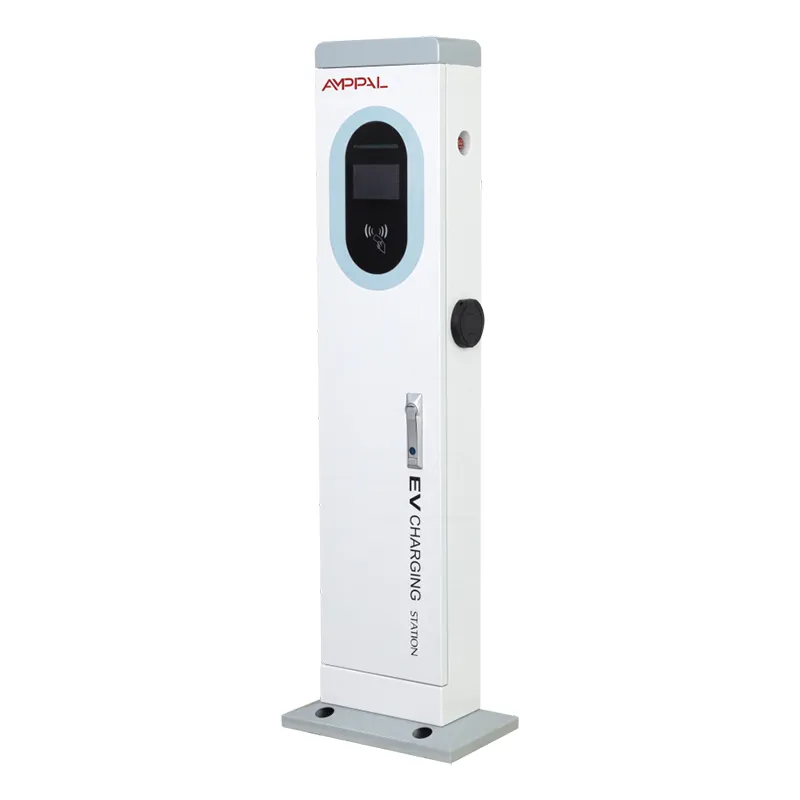

Два парковочных места могут использовать одну зарядную колонку — в этом единственном решении и заключается вся история этого продукта. AF-AC-14kW представляет собой башню размерами 410 x 240 x 1400 мм с двумя генераторами переменного тока мощностью 7 кВт, одним 5-дюймовым цветным сенсорным экраном, одним комплектом платежных терминалов и одним сетевым модулем, обслуживающим обе стороны.

Думайте об этом как о двух настенных коробках, объединенных в одну отдельно стоящую колонну, без дублирующихся частей. Один фундамент, один корпус, один корпус со степенью защиты IP54, одно питание 220 В переменного тока +/- 20% — и две машины, заряжающиеся одновременно по 7 кВт каждая.

Для владельцев объектов, рассчитывающих стоимость одного отсека, башня меняет электронную таблицу. Второй отсек перестанет стоить почти так же дорого, как первый. Два отсека, один договор на техническое обслуживание, один комплект документов – цифры перестанут удваиваться.

Аргумент стоимости на отсек

Один фундамент вместо двух: одна бетонная подушка и комплект анкеров покрывают оба пролета.

Один сетевой модуль, одна SIM-карта, один экран — детали, которые дублируются на двух отдельных зарядных устройствах, здесь общие.

Одно посещение установки — одна бригада и один кабель прокладываются к колонне, что составляет примерно половину трудозатрат на площадке по сравнению с двумя установками.

В бюджетных таблицах наших клиентов общая стоимость установки на отсек обычно на 25–35 % ниже стоимости двух отдельных зарядных устройств мощностью 7 кВт.

Одна точка входа OCPP — два отсека отображаются как одно устройство на серверной стороне, поэтому ввод в эксплуатацию и ежедневный мониторинг занимают меньше времени.

Стандартизированные запасные части — во всей серии наших башен используются одни и те же экраны, пушки и панели управления, поэтому один запасной комплект подходит для нескольких площадок.

Технические характеристики

Лучшие места для башни с двумя пушками

Участки отелей и курортов, где два гостевых отсека обычно заполняются вместе во время выезда.

Наземные участки торгового центра с парными торцевыми нишами у входа.

Автостоянки на рабочих местах объединяют отсеки для сотрудников, куда обе машины прибывают и уезжают по одному и тому же графику.

Муниципальные участки с небольшой шириной пролета и двумя отдельными столбами загромождают ряд.

Территория квартир и кондоминиумов, обслуживающая два выделенных отсека для жильцов.

Как два пистолета делят одну башню

Оба пистолета потребляют одно и то же напряжение 220 В переменного тока +/-20 % через один блок управления. Когда две машины подключаются одновременно, каждая пушка выдает до 7 кВт – в сумме 14 кВт. Когда к сети подключается только одна машина, она все равно получает мощность до 7 кВт; эта башня не концентрирует мощность на одном орудии, и мы не претендуем на обратное.

На 5-дюймовом экране отображаются оба сеанса, поэтому для каждого отсека отображается собственный статус зарядки, поток платежей и квитанция. Поскольку оба пистолета установлены на одном устройстве, водителю, расплачивающемуся картой или приложением, не нужно знать, в каком отсеке он находится — сеанс следует за пистолетом, к которому он подключен.

Оба отсека передают данные серверной части через одно соединение OCPP 1.6 или 2.0. Это означает одну запись устройства, одно обновление прошивки и один сеанс удаленной диагностики для двух парковочных мест. Менеджер с двумя десятками вышек видит на приборной панели два десятка устройств, а не сорок восемь.

Качественные ворота до появления знака CE

Башня имеет маркировку CE в соответствии с директивами по низкому напряжению и электромагнитной совместимости, при этом файл хранится для каждой серии модели.

Степень защиты IP54 подтверждена лабораторными и независимыми испытаниями — пыленепроницаемость и брызгозащищенность, с герметичными кабельными вводами.

96-часовое испытание порошкового покрытия в солевом тумане, стандартное для нашей программы каботажного экспорта.

Тестирование нагрузки с двумя пистолетами: оба выхода одновременно работают на полной номинальной мощности, что подтверждает комбинированное поведение 14 кВт.

Температурные испытания в диапазоне от -20°C до +50°C, включая читаемость экрана при холодном запуске.

Ни одна башня не будет поставляться без собственного протокола испытаний с серийным номером. Сертификация на уровне завода охватывает CCC, TUV, UL и CB.

Как строится двухорудийная башня

Профиль колонны 410 x 240 вырезается лазером и штампуется на наших собственных линиях, а не закупается.

Листогибочные прессы TRUMPF образуют колонну; Роботы FANUC сваривают швы.

Наносится порошковое покрытие, а образцы партии отправляются на испытания в солевом тумане.

Линия переменного тока подходит для блока управления, контактора, экрана и обоих пистолетов с чехлами.

Герметичность IP54 проверяется на кабельных вводах и на рамке экрана.

Каждая башня одновременно проводит нагрузочный тест с двумя пушками, а также платежные и сетевые тесты.

Контроль качества записывает серийный номер, результаты испытаний и документы CE, а затем регистрирует отправку.

Стандартный срок выполнения заказа составляет 15-20 рабочих дней; Бронирование контейнеров подтверждается до начала производства.

Одна двухорудийная башня или два одиночных зарядных устройства?

Два отдельных зарядных устройства мощностью 7 кВт выигрывают ровно в одной ситуации: когда два отсека расположены далеко друг от друга, например, на противоположных концах участка, где прокладка кабеля к общей колонне будет стоить дороже, чем корпус второго устройства.

В остальном башня выигрывает по деньгам и обслуживанию. Два зарядных устройства — это две основы, два экрана, два сетевых модуля, две SIM-карты и два посещения установки. Одна башня заменяет все это по одному, поэтому стоимость установки одного отсека обычно снижается на четверть-треть. Экономия настолько реальна, что некоторые наши дистрибьюторы теперь по умолчанию указывают двухорудийные башни всякий раз, когда два отсека расположены рядом.

Кому не следует покупать: объекты с одним отсеком сегодня и второй отсек не планируется - одноорудийная башня мощностью 7 кВт дешевле; или участки, где два зарядных отсека должны быть физически разделены расстоянием более нескольких метров. Купите башню, когда два отсека будут стоять рядом и так и останется.

Почему импортеры перезаказывают второй контейнер

Прямые цены с завода от компании Zhejiang Anfu New Energy Technology Co., Ltd. в Юэцине, основанной в 2014 году, маленького национального предприятия-гиганта.

Один артикул, охватывающий два отсека, что упрощает складские запасы импортера и обучение установщика.

Файлы сертификации (CE плюс CCC, TUV, UL и CB) готовы для передачи местным органам власти и коммунальным предприятиям.

Более 1 000 000 единиц будет поставлено к 2024 году в более чем 40 странах, а также повторные заказы от дистрибьюторов в Малайзии, Турции и странах Персидского залива.

Варианты OEM и ODM — индивидуальный цвет, логотип и брендинг оплаты, минимальный объем заказа обсуждается для каждого проекта.

Доставка башни высотой 1,4 метра без повреждений

Ящик вертикальный, с распорками, расположенными вокруг лицевой стороны экрана и обоих чехлов. Анкерные болты, шаблон для сверления и монтажное оборудование находятся в одном ящике, поэтому установщик имеет все необходимое в первый же день.

Длина ящика 1400 мм является ключевым показателем при планировании контейнеров: ящики лежат ровно и складываются друг на друга, а 20-футовый контейнер вмещает примерно 60-80 башен в зависимости от размеров ящика. Наша служба доставки подтвердит точное количество перед бронированием.

По умолчанию мы указываем FOB Нинбо или Шанхай; EXW и CIF доступны. Оформление документов включает счет-фактуру, упаковочный лист, коносамент и копию сертификата CE - готовится в течение 15-20 рабочих дней.

Условия обслуживания, которые должны знать покупатели

Гарантия 2 года на оба пистолета, экран и платежный модуль.

Запасные оружейные агрегаты и экраны имеются на складе для быстрой отправки — два наиболее часто изнашиваемых предмета.

Удаленная диагностика через 4G или Ethernet с доставкой обновлений прошивки через серверную часть.

Совет для сотрудников объекта: еженедельно протирайте экран сухой тканью и проверяйте оба чехла на предмет перегибов кабелей.

Руководство пользователя, установочный чертеж и руководство по настройке OCPP поставляются с каждым устройством.

Ошибки при установке, которые портят хорошую башню

Неправильно: закапывать питающий кабель без кабелепровода и надеяться, что он выживет. Справа: проложите кабель в кабелепроводе к основанию колонны с сервисной петлей для повторного подключения в будущем.

Неправильно: заливать площадку на глаз, а потом выравнивать башню до уровня. Справа: залейте по прилагаемому шаблону и проверьте уровень до того, как бетон схватится.

Неправильно: прокладывать оба кабеля поперек прохода между отсеками. Справа: направьте каждое орудие к своему отсеку, чтобы водители никогда не спотыкались о трос другой стороны.

Неверно: предполагается, что офисный Wi-Fi достигает обоих отсеков. Справа: перед заливкой проверьте сигнал в положении колонки или установите SIM-карту 4G.

Неправильно: пропустить проверку заземления, потому что башня выглядит прочной. Справа: проверьте целостность заземления заземляющего стержня площадки во время ввода в эксплуатацию.

Истории операторов с двухсекционных площадок

В конце 2024 года управляющий недвижимостью в Афинах установил восемь башен в двух многоквартирных домах, при этом жители делили четыре двухстворчатых блока на восемь отсеков. Ее заметка через шесть месяцев: одну кобуру с пистолетом нужно было подтянуть, и жильцы больше ни о чем не спорили, что для руководства многоквартирного дома считается тихим успехом.

Голландский оператор парковки управляет башней на стоянке P+R недалеко от Утрехта – два отсека, одна колонна, оплата картой. Его комментарий: второй отсек был практически бесплатной инфраструктурой, мы платили только за дополнительное орудие. Небольшая претензия — положение экрана: стоит хорошо, неудобно, если смотреть из машины.

Турецкий дистрибьютор, который покупает башни мощностью 14 кВт для гостиничных сетей, сообщил, что благодаря башне время установки одной ячейки сократилось с двух дней до одного. Его жалоба: предоставленный шаблон предполагает ровный участок, и двум его сайтам сначала потребовались небольшие корректировки уровня.

Вопросы о зарядке двух пистолетов

Вопрос: Если две машины заряжаются одновременно, какую скорость получит каждая?

О: Каждый пистолет выдает до 7 кВт одновременно, в сумме — 14 кВт — ни один отсек не истощает другой.

Вопрос: Может ли одна пушка выдавать все 14 кВт?

О: Нет. Потолок каждой пушки составляет 7 кВт, поэтому одна машина по-прежнему заряжается до 7 кВт; выберите башню мощностью 22 кВт или 44 кВт, если вам нужно больше мощности на автомобиль.

Вопрос: Сколько парковочных мест обслуживает одна башня?

О: Два, по одному на пистолет, в идеале рядом — кабель каждого пистолета достигает своего отсека.

Вопрос: Нужны ли башне две отдельные цепи питания?

О: Нет – одно питание 220 В переменного тока +/-20 % подает оба пистолета через внутренний блок управления.

Вопрос: Достаточно ли 14 кВт для современного электромобиля в одночасье?

А: Да. 7 кВт на автомобиль добавляют примерно 45 км запаса хода в час, поэтому ночная сессия позволяет полностью зарядить батарею большинства пассажирских электромобилей.

Вопрос: Сколько стоит один отсек по сравнению с двумя отдельными зарядными устройствами?

Ответ: На типичных объектах стоимость установки одного отсека ниже на 25–35 %, в основном за счет совместного использования фундамента, сетевого модуля и посещения установки.

Вопрос: Могу ли я управлять двумя пистолетами независимо друг от друга в серверной части?

О: Да, каждый пистолет представляет собой отдельный разъем OCPP на одном устройстве, поэтому вы можете оценивать, планировать и составлять отчеты для каждого отсека.

Вопрос: какое время выполнения заказа?

О: 15-20 рабочих дней, полный пакет документов и сертификат CE отправляются из Нинбо или Шанхая.
