Зарядное устройство переменного тока мощностью 14 кВт для отелей и офисных зданий

Что меняет 150-миллиметровая башня на вашем участке

Возьмите любую подставку для зарядки переменного тока, которую вы видели на европейской улице, обычно ее глубина составляет около 240 мм. Этот 150 мм. Эти 90 мм кажутся тривиальными, пока вы не встанете между двумя парковочными местами и не попытаетесь освободить проход.

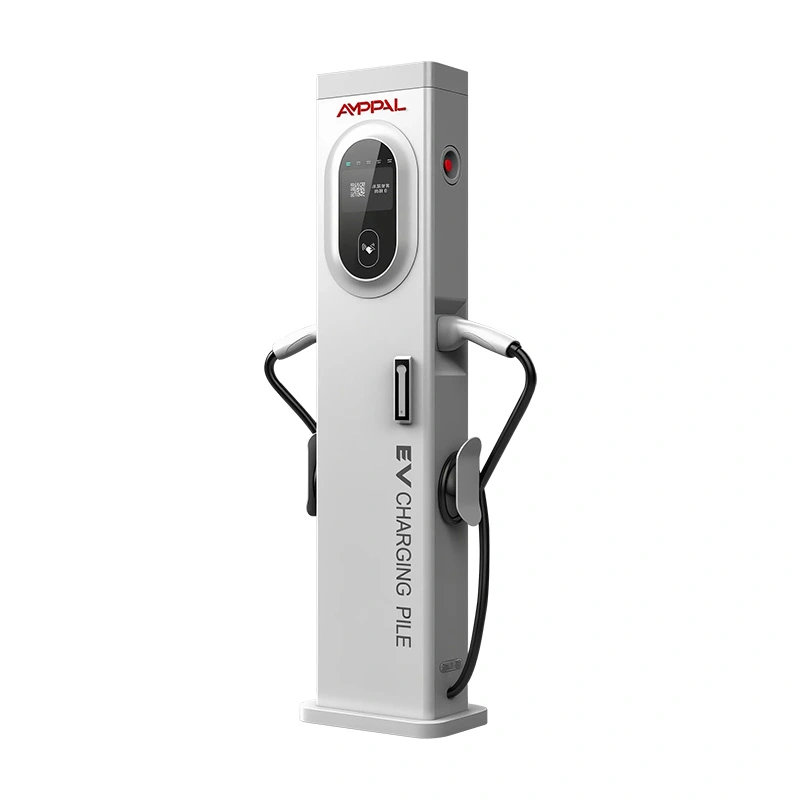

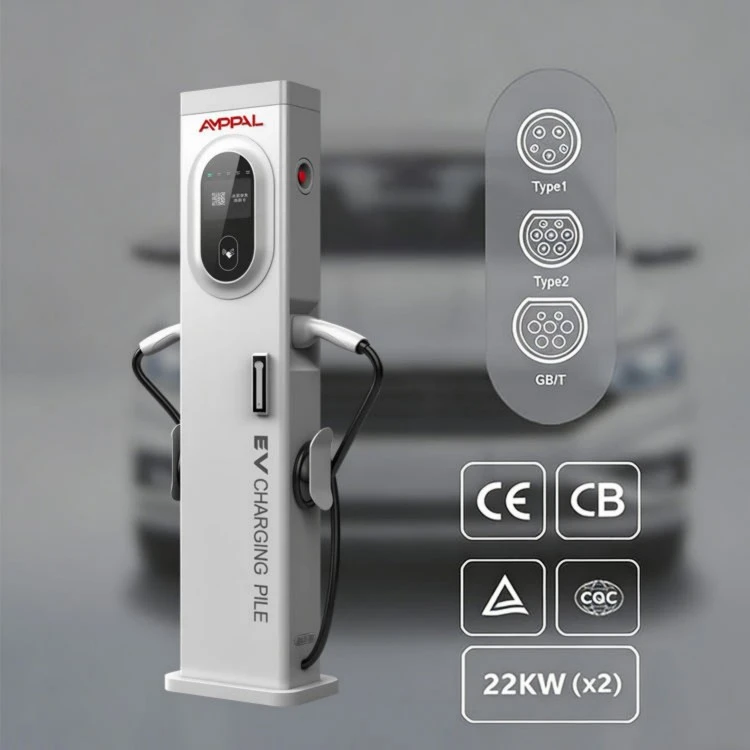

Зарядное устройство переменного тока мощностью 14 кВт для отелей и офисных зданий (AF-AC-014-Y-A-0-4-JA-P) представляет собой стойку размером 300 x 150 x 1400 мм, на которой установлены два пистолета типа 2, номиналом 16A+16A с трехфазным питанием 380 В переменного тока, с 5-дюймовым цветным сенсорным экраном вверху. Конверт существует для решения одной проблемы: куда девать зарядное устройство, если нет ни стены, ни широкого острова?

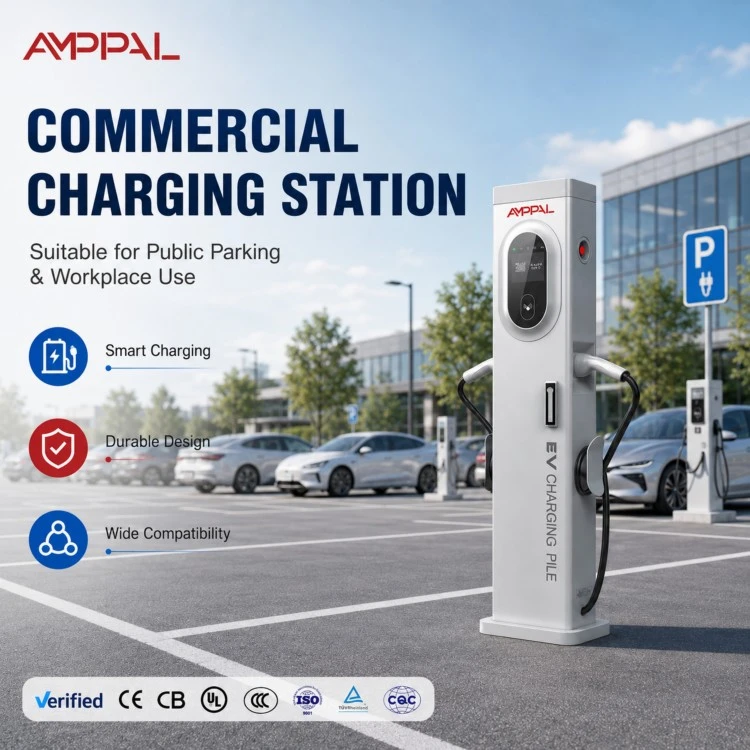

Операторы используют его на полосе между двумя пролетами, вдоль краев тротуара, где более широкий шкаф не получил бы одобрения, и внутри гаражей, где колонны съедают каждый свободный метр. Сама зарядка осуществляется стандартным переменным током; след — это особенность.

Пять выплат в колонке вдвое меньшей толщины

Глубина 150 мм освобождает проходы для инвалидных колясок и дверные проемы, которые блокирует постамент высотой 240 мм; это параметр, который решает, пройдет ли обследование объекта.

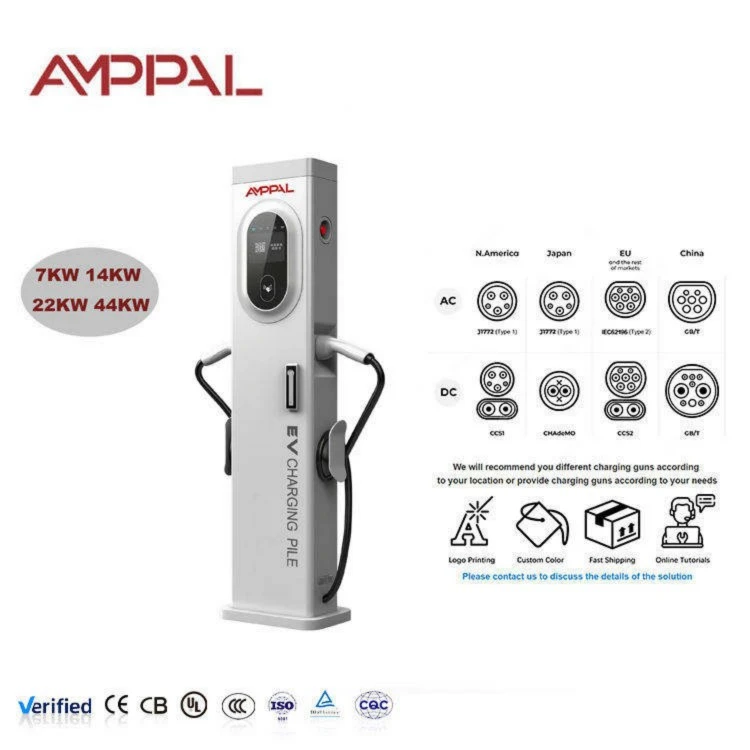

Две розетки типа 2 (16А+16А) позволяют двум автомобилям заряжаться от одной точки питания, что примерно удваивает пропускную способность стойки с одним пистолетом.

Высота башни составляет 1400 мм, а 5-дюймовый дисплей находится на уровне глаз на оживленной площадке.

Степень защиты IP54 и рабочий диапазон от -20°C до +50°C позволяют работать в уличную погоду без навеса или навеса.

OCPP 1.6J с Ethernet, 4G и Wi-Fi дополняет существующий бэк-офис без нового программного обеспечения.

Каждое устройство сертифицировано CE и имеет двухлетнюю заводскую гарантию со сроком поставки 15-20 рабочих дней с нашего завода в Чжэцзяне.

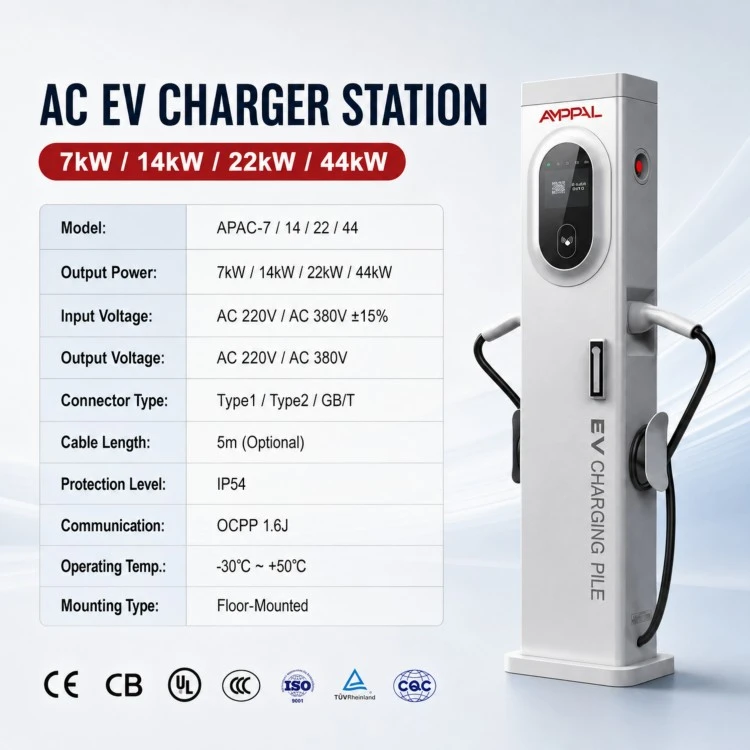

Технические характеристики

Сайты, где оплачивается каждый сантиметр

Уличные ниши в старых европейских городах, где тротуар слишком узок для шкафа шириной 240 мм; 150-миллиметровая башня прилегает к бордюру.

Парковочные ряды лицом вперед: одна башня на общей полосе обслуживает два противоположных ряда.

Многоэтажные автостоянки с крутыми пандусами; профиль сохраняет линию обзора открытой для водителей и камер.

Дворы отелей и офисов, где ландшафтный архитектор отказался от громоздкого постамента у входа.

Временные площадки проведения мероприятий: одна якорная база М12, две пушки и питание 380В могут быть сданы в эксплуатацию за сутки.

Заправочные станции дилерских центров, которые за ночь заправляют демонстрационные электромобили, не отказываясь от парковки в выставочном зале.

Как башня обслуживает две машины из одной колонны

Трехфазное питание 380 В переменного тока +/-15 % поступает через опорную плиту и попадает на секцию DIN-рейки внутри колонны, где станция распределяет его по двум розеткам. Каждый пистолет рассчитан на ток 16 А на фазу; Прошивка ограничивает общую мощность на паспортной табличке в 14 кВт и распределяет этот запас между двумя автомобилями.

Подключите первую машину и она съест весь бюджет. Запустите второй сеанс, и башня восстановит баланс тока между обеими розетками, не прерывая первый; на экране отображаются кВт и кВтч каждого сеанса в режиме реального времени.

Сенсорный экран работает по принципу «подключи и заряжай», а OCPP 1.6J передает каждую запись транзакции на ваш сервер через Ethernet, 4G или Wi-Fi. Если сеть обрывается, сеанс продолжается и записи загружаются позже.

Сертификация и стоящие за ней испытания

Соответствие CE директивам по низкому напряжению и ЭМС, подтвержденное перед отправкой каждой производственной партии.

100% устройств проходят высоковольтные диэлектрические испытания и проверку целостности заземления на последней линии.

Температурный цикл от -30°C до +70°C в соответствии со стандартом IEC 60068 на выбранных устройствах, а также 96-часовое испытание в солевом тумане для прибрежных установок.

48-часовая непрерывная работа при полной нагрузке с мониторингом тока, температуры и стабильности связи в реальном времени.

Компоненты соответствуют требованиям RoHS и REACH, а на заводе действует система управления качеством ISO 9001:2015.

Входной контроль охватывает каждую партию соединителей; незакрепленная розетка типа 2 — наиболее распространенный отказ поля, который мы наблюдаем в опорах переменного тока.

От плоской стали до колонны высотой 1,4 метра: восемь шагов

Лазерная резка: листы разрезаются на лазерах с ЧПУ по точному профилю башни с допуском 0,1 мм.

Гибка и формовка: листогибочный пресс с ЧПУ сгибает корпус колонны, а шов фиксируется точечной сваркой.

Роботизированная сварка на рычагах FANUC соединяет базовый кронштейн и кабельный ввод — тот же процесс, который используется в нашей линии постоянного тока.

Обработка поверхности: трехступенчатая линия очистки и отделки защищает корпус перед сборкой.

Предварительная сборка: DIN-рейка, контакторы, устройство защитного отключения и измерительный модуль установлены и затянуты в соответствии со спецификацией.

Электроника: дисплей, плата связи и плата питания установлены и подключены.

Загрузка прошивки и проверка соответствия OCPP: каждое устройство перед упаковкой регистрируется и соединяется с тестовым сервером.

Окончательный контроль качества и упаковка: проверка высокого давления, визуальный осмотр и картонная упаковка завершают линию; Стандартные заказы отправляются в течение 15-20 рабочих дней.

Подходит ли мощность 14 кВт для вашей площади?

Башня мощностью 14 кВт оправдывает свое существование там, где ограничения являются физическими. Если ваш участок представляет собой широко открытый участок с бетонным островом, готовым для установки стандартного постамента, купите более дешевый шкаф шириной 240 мм; тонкий профиль ничего вам не даст.

Это также неправильный инструмент, когда машины стоят восемь часов и более. Ночную парковку автопарка лучше обслуживать настенными коробками мощностью 3,5–7 кВт за небольшую часть цены, поскольку 14 кВт окупаются только тогда, когда транспортные средства заезжают и выезжают в течение дня.

Выбирайте его, когда можете посчитать сантиметры: узкая срединная полоса, бордюрный ряд со строгим правилом отступа или гараж, где более широкий шкаф будет стоить парковочного места. Если две машины мощностью примерно 7 кВт каждая соответствуют вашему времени простоя, это наиболее компактный способ доставки.

AMPPAL и стандартный постамент высотой 240 мм

След: глубина 150 мм по сравнению с глубиной примерно 240 мм означает, что башня выдерживает обследования на месте, которые отвергают постамент.

Одно питание, две машины: обе пушки обслуживает единая трехфазная цепь, а не две отдельные установки.

Доказательства испытаний: CE, 100% высокая эффективность, 96-часовое воздействие солевого тумана и 48-часовое пригорание документированы для каждой партии, а не просто заявлены в брошюре.

Условия покупки: стандартные модели от MOQ 1 шт., срок поставки 15-20 рабочих дней, гарантия 2 года, запасные части через DHL/FedEx.

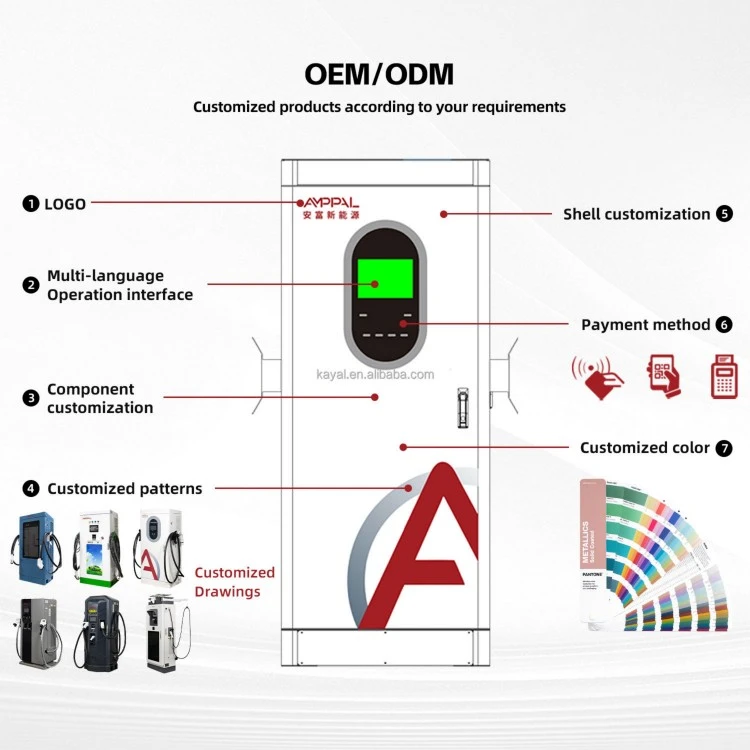

Кастомизация: можно изменить логотип, стартовый экран и маркировку кабеля; мы отправили экспортные программы в более чем 40 стран, включая ОАЭ, Саудовскую Аравию, Казахстан, Германию и Мексику.

Упаковка и доставка: доставка колонок на сайт

Каждая башня поставляется полностью собранной в одной экспортной коробке размерами примерно 350 x 220 x 1460 мм с угловыми блоками из пенопласта; Общий вес составляет около 45 кг, включая анкерный комплект и кабельные вводы.

Картонные коробки помещаются по четыре на поддон, упакованные в термоусадочную пленку с защитными краями; 40-футовый контейнер вмещает примерно 60 башен на поддонах или до 80 башен с нагрузкой на пол.

Стандартные условия: FOB Нинбо или Шанхай, или завод EXW. Каждая поставка включает в себя коммерческий счет, упаковочный лист, коносамент, сертификат происхождения и декларацию соответствия CE; Морские перевозки в Роттердам или Джебель-Али обычно занимают 30-40 дней.

Поддержка, учитывающая сроки установки

Двухлетняя гарантия на производственные дефекты, считая с момента поставки, а не с момента ввода в эксплуатацию, что, по словам установщиков, упрощает претензии.

Круглосуточное реагирование на технические заявки с видеодиагностикой, чтобы ваш электрик мог выполнить ремонт в тот же день.

Запасные части DHL/FedEx с нашего центрального склада; быстроходные товары, такие как сенсорные экраны и кабельные вводы, отправляются в течение 2 рабочих дней.

RMA в первую очередь на бумаге: отправьте фотографии и серийный номер устройства, и мы решим, заменить его или отремонтировать, прежде чем вы отправите что-либо обратно.

Для развертывания на нескольких объектах мы предлагаем один комплект обслуживания на каждые 20 башен, имеющихся на вашем складе, чтобы замена полей никогда не ждала таможни.

Обращение на месте: неправильное или правильное

Неправильно: устанавливать башню так, чтобы кабель петлял в сторону прохода для движения транспорта. Справа: расположите стойку так, чтобы оба кабеля выходили за пределы полосы движения.

Неправильно: питание башни от цепи недостаточного номинала, потому что это только переменный ток. Справа: размер подачи для обоих ружей вместе; Трехфазный выключатель на 32 А с проводниками сечением 6 мм2 является безопасной отправной точкой, затем проверьте соответствие местным нормам.

Неправильно: прокладывать кабель Ethernet в том же кабелепроводе, что и кабель питания. Справа: отдельные воздуховоды на расстоянии не менее 30 см друг от друга для защиты сетевого соединения от помех.

Неправильно: заклеивать сенсорный экран наклейками или вывесками. Справа: держите поверхность дисплея чистой; 5-дюймовый экран — единственный локальный интерфейс оператора.

Неверно: предполагается, что гарантия распространяется на вандализм. Справа: немедленно сообщите о повреждении с фотографиями и серийным номером; 2-летняя гарантия распространяется на производственные дефекты, поэтому чем быстрее вы это задокументируете, тем быстрее мы будем действовать.

Что сообщают менеджеры объектов после сезона

Оператор парковки в Дубае установил 12 таких башен вдоль тротуара, который муниципалитет счел слишком узким для стандартных постаментов. После восьми месяцев лета при температуре 45°C на одном сенсорном экране появилось мерцание, и мы заменили его по гарантии в течение недели. Его резюме: колонка тонкая, но не погнулась, не шаталась и не перегревалась.

Группа немецких отелей стандартизировала башню для парковки во внутреннем дворе после того, как архитектор отказался от более широкого шкафа. Их единственная жалоба: антенна 4G падает на одну перемычку во дворе, поэтому теперь они заказывают версию Wi-Fi/Ethernet и подключают ее к коммутатору здания.

Саудовский подрядчик купил первую партию из 20 объектов для строительства многофункционального комплекса. Установка анкера заняла у его электриков два часа на каждую башню в первый день и менее часа после просмотра шаблона для бурения; с тех пор они заказали еще три партии.

Часто задаваемые вопросы

Вопрос: Могут ли две машины одновременно заряжаться от башни мощностью 14 кВт?

О: Да, обе розетки находятся под напряжением, и станция делит между ними бюджет в 14 кВт; одна машина получает полный бюджет, когда одна.

Вопрос: Какой зазор необходим башне от бордюра или стены?

О: Оставьте около 600 мм рабочего пространства перед розетками; примерно 200 мм в сторону достаточно для кабельной петли.

Вопрос: Нужен ли для тонкой башни бетонный фундамент?

A: В стандартную комплектацию входит анкерное основание M12 на бетонной подушке размером 300 x 300 мм; на асфальте мы поставляем кронштейн для поверхностного монтажа.

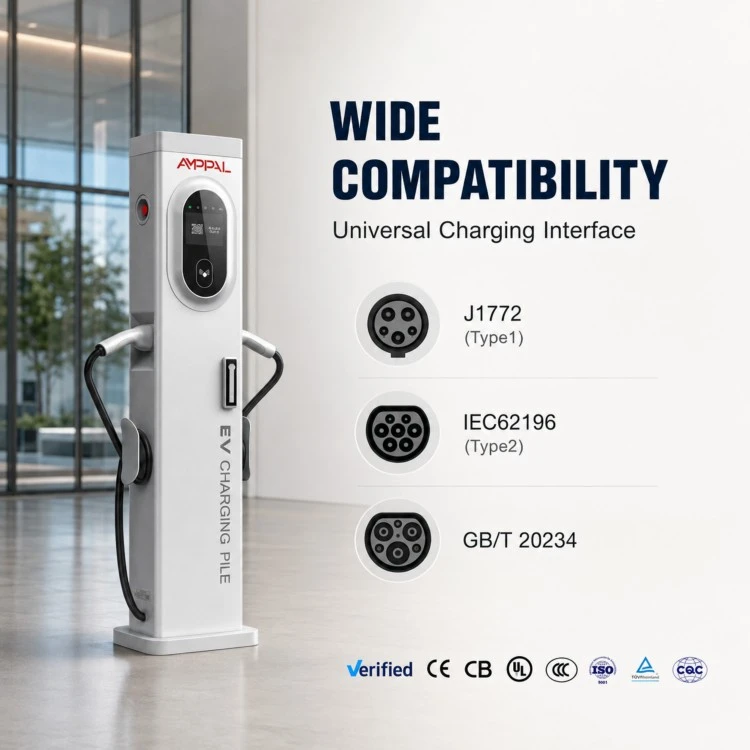

Вопрос: С каким разъемом поставляется станция?

A: Две розетки типа 2 с кабелями длиной 4,5 м в стандартной комплектации; эта модель переменного тока не поддерживает систему CCS.

Вопрос: Может ли башня работать от однофазного источника питания?

О: Нет, требуется трехфазное напряжение 380 В переменного тока; для однофазных объектов обратите внимание на наши настенные станции переменного тока мощностью 3,5–7 кВт.

В: Как работает биллинг без платежного терминала?

О: OCPP 1.6J передает тарифы и удаленный запуск/остановку в ваш бэк-офис или на роуминговую платформу, а на экране отображаются локальные данные сеанса.

Вопрос: Каково время выполнения заказа контейнера?

О: 15-20 рабочих дней для стандартных моделей после подтверждения заказа и внесения депозита.

В: Читается ли экран под прямыми солнечными лучами?

О: Это 5-дюймовый цветной ЖК-дисплей с настройкой яркости на открытом воздухе; при палящем полуденном солнце помогает козырек, который мы предлагаем в качестве опции.
