Зарядное устройство переменного тока Slim Tower мощностью 22 кВт для жилых и коммерческих объектов

Почему открытый протокол важнее количества кВт

Спросите оператора, который провел три года на закрытой системе оплаты, и вы поймете, что боль начинается в день миграции. Оборудование работало; программное обеспечение отказалось уходить. Open OCPP 1.6J существует для предотвращения именно такого разговора.

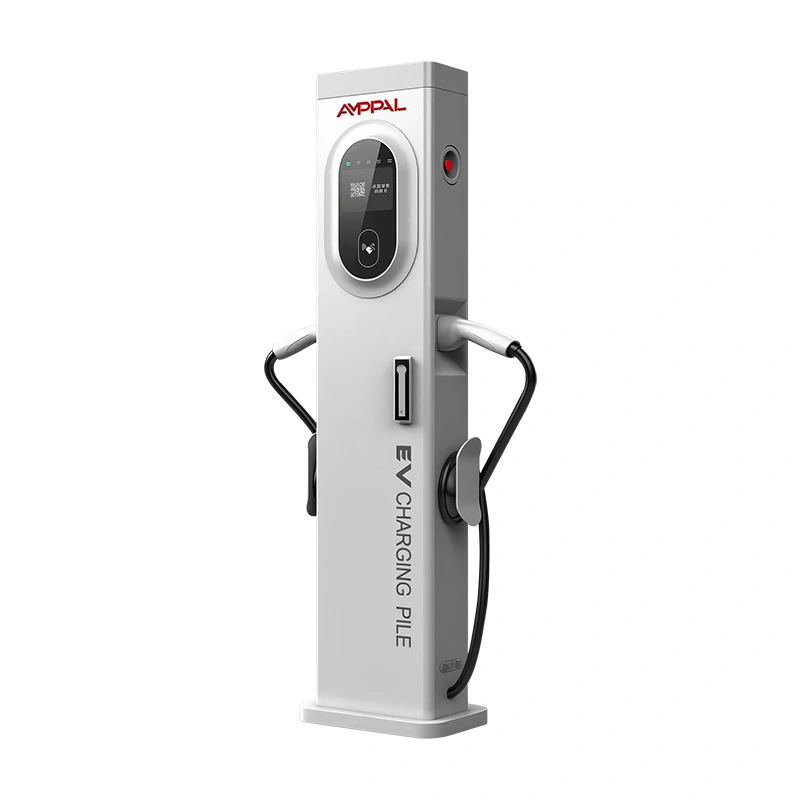

Зарядное устройство переменного тока AMPPAL Slim Tower мощностью 22 кВт для жилых и коммерческих объектов (AF-AC-022-Y-A-0-4-JA-P) обеспечивает мощность 22 кВт через два пистолета типа 2 (16A+16A) с колонны размером 300 x 150 x 1400 мм с 5-дюймовым сенсорным экраном. Его настоящее отличие заключается в прошивке: каждая транзакция, сеанс и статусное событие говорят по стандарту OCPP 1.6J.

Это означает, что башня не связана с нашим облаком, нашим приложением или порталом какого-либо реселлера. Вы указываете его на платформу, которую выбираете сегодня, и снова через три года, когда появится лучшая.

Закрытые системы поначалу кажутся простыми: приложение доработано, настройка осуществляется с помощью QR-кода. Счет приходит позже и включает плату за выход, выкупленное оборудование или данные, хранящиеся на сервере, который вы не контролируете.

Шесть причин настаивать на OCPP 1.6J

Никакой привязки к поставщику: если платформа повышает комиссию или отключается от сети, оборудование остается вашим и продолжает работать.

Готовность к роумингу: агрегаторы и партнерские сети принимают тот же протокол, который уже использует ваш бэк-офис.

Контроль тарифов остается за вами: вы устанавливаете цены за разъем через платформу, а не через заводское приложение.

Дистанционные операции: запуск/остановка, резервирование и обновление прошивки передаются по тому же каналу OCPP, что и данные измерений.

Отчеты, доступные для аудита: каждый кВтч и идентификатор транзакции регистрируются в стандартном формате, который могут прочитать бухгалтеры и регулирующие органы.

Перспективность: когда позднее появится солнечная или интеллектуальная зарядка, большинство систем управления энергопотреблением на базе OCPP смогут считывать текущие данные этой башни.

Открытые торги: если вашей компании необходимо повторно тендер на услуги взимания платы, сеть с открытым протоколом легче передать, оценить и проверить.

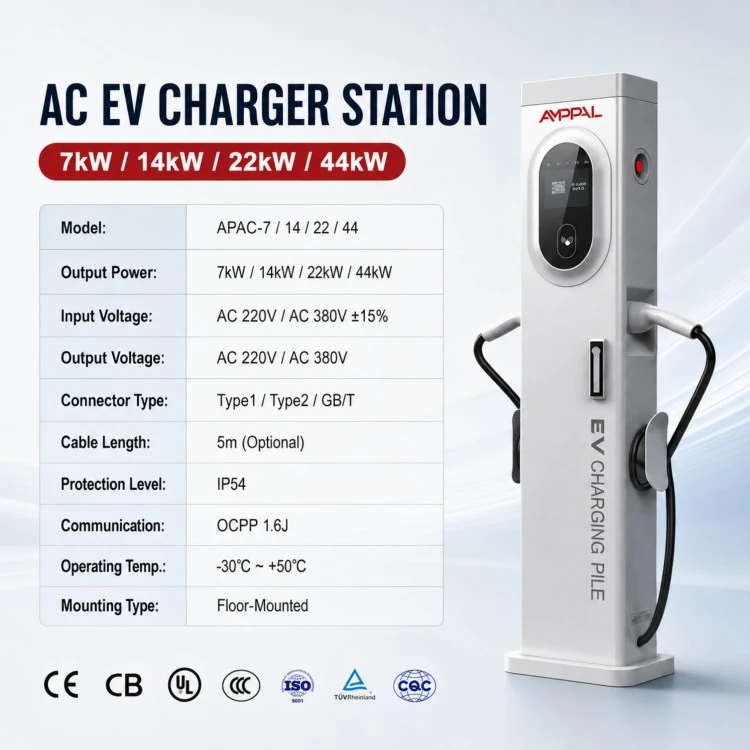

Технические характеристики

Сценарии, в которых свобода платформы окупается

CPO, которые сдают свои бэк-офисы каждые два или три года и нуждаются в зарядных устройствах, которые выдержат замену.

Автопарки, которые подключаются к существующему серверу OCPP материнской компании вместо запуска второй системы.

Отели и торговые центры, которые хотят пользоваться несколькими приложениями, не привязываясь к приложению одного оператора.

Застройщики, которые устанавливают сейчас и продают права на оплату позже; покупатель наследует открытое оборудование.

Государственные тендеры по уличной оплате, в спецификациях которых требуются открытые стандарты.

Операторы тестируют новый агрегатор на десяти башнях, прежде чем задействовать всю сеть.

Как станция взаимодействует с любой платформой

Башня поддерживает два открытых канала связи: Ethernet в качестве основного канала, а также 4G и Wi-Fi в качестве резервных. Он подключается к вашему серверу, поэтому с вашей стороны не требуется переадресация портов или статический общедоступный IP-адрес.

Когда автомобиль подключается к сети, станция отправляет BootNotification, а затем обновляет статус и транзакции по мере запуска сеанса. OCPP 1.6J обеспечивает чистое управление точками зарядки и обработку транзакций для зарядки переменного тока.

Миграция — это изменение конфигурации, а не изменение оборудования: откройте меню станции, введите URL-адрес и учетные данные нового сервера, перезагрузитесь. Наши инженеры могут провести вашего ИТ-специалиста через коммутатор менее чем за час, обычно удаленно.

Стоит знать: вышка ведет локальные измерения и журнал сеансов независимо от того, с каким сервером она общается. Даже если платформа исчезнет в одночасье, история зарядок все равно сохранится на устройстве для экспорта.

Сертификаты, подтверждающие требования протокола

CE в соответствии с директивами по низковольтному оборудованию и ЭМС, подтвержденный для каждой производственной партии.

Соответствие OCPP 1.6J проверяется на эталонном сервере в нашей лаборатории перед тем, как устройства покинут линию.

100% высокочастотные диэлектрические испытания и проверка целостности заземления на конечной станции.

Термоциклирование IEC 60068 от -30°C до +70°C и соляной туман в течение 96 часов на отобранных устройствах.

48-часовая работа при полной нагрузке, в то время как канал связи контролируется на предмет обрывов и повторного подключения.

Компоненты, соответствующие RoHS/REACH, в системе качества ISO 9001:2015; завод также имеет сертификаты CCC, TÜV, UL и CB на другие линейки продукции.

Внутри сборочного цеха: восемь производственных этапов

Лазерная резка корпуса колонны с ЧПУ, допуск 0,1 мм.

Листогибочная и шовная сварка корпуса башни высотой 1400 мм.

Роботизированная сварка FANUC опорной плиты и кронштейнов кабельного ввода.

Трехэтапная очистка и отделка поверхности перед сборкой.

Сборка на DIN-рейке: контакторы, УЗО и измерительный модуль, затянутые в соответствии со спецификацией.

Отсек электроники: установлены сенсорный экран, плата связи и плата питания.

Прошивка прошивки и проверка соответствия OCPP на нашем тестовом сервере; журнал испытаний сохраняется по серийному номеру.

Hi-pot, визуальный контроль качества и упаковка; Стандартные заказы отправляются в течение 15-20 рабочих дней.

Выбор станции, готовой к работе на платформе: три проверки

Проверьте один: действительно ли ваша текущая платформа имеет для вас значение? Если вы управляете одним сайтом с проприетарным приложением, которое вас устраивает, закрытое зарядное устройство обойдется дешевле, а свобода этой башни — это деньги, которые вы не будете использовать.

Проверка вторая: на какой версии протокола работает ваш бэк-офис? Эта станция работает на аккумуляторе OCPP 1.6J, который покрывает подавляющее большинство потребностей в зарядке переменным током; Если ваша дорожная карта требует наличия функций OCPP 2.0, таких как возможность подключения и зарядки по стандарту ISO 15118, сообщите нам об этом перед заказом, чтобы мы могли посоветовать подходящую модель.

Проверка третья: кто поддерживает роуминговые отношения? Если агрегатор будет маршрутизировать ваши сеансы, сначала запросите у него данные его сервера OCPP; большинство из них принимают конечные точки 1,6J, и вышка может присоединиться к их сети в течение дня.

Еще одно честное замечание: открытый протокол защищает вас от блокировки, а не от плохой проводки. Башня мощностью 22 кВт по-прежнему требует надлежащего трехфазного питания 380 В переменного тока, автоматического выключателя правильного размера и заземленной установки; никакая прошивка не исправит расшатавшуюся нейтраль.

Почему операторы покупают AMPPAL Tower для открытых сетей

Честность протокола: соответствие OCPP 1.6J проверяется для каждой партии в нашей лаборатории, и мы поделимся протоколом испытаний.

Аппаратный запас: две розетки 16А на одно питание 380В переменного тока, экран 5 дюймов, IP54, рабочий диапазон от -20°C до +50°C.

Условия: минимальный заказ 1 единица для стандартных моделей, срок выполнения 15-20 рабочих дней, гарантия 2 года.

Глобальный охват: экспорт в более чем 40 стран, включая документацию CE, запасные части через DHL/FedEx.

Глубина OEM/ODM: с 2014 года мы строим линии переменного и постоянного тока для брендов на Ближнем Востоке, в Европе и Юго-Восточной Азии.

Упаковка, погрузка и экспортные документы

Закажите контейнер, и вы каждый раз получаете одну и ту же честную упаковку: одна башня на 5-слойную коробку, пенопластовые угловые блоки, комплект анкеров и сальники внутри, около 45 кг брутто на коробку.

Четыре коробки на поддоне с защитными краями и термоусадочной пленкой; 40-футовый контейнер перевозит примерно 60 башен на поддонах или до 80 башен с загрузкой на пол, поэтому стоимость перевозки за единицу остается предсказуемой для вашего предложения.

Мы указываем цену FOB Нинбо или Шанхай (доступен EXW) и передаем коммерческий счет, упаковочный лист, коносамент, сертификат происхождения и декларацию соответствия CE с каждой поставкой.

Приветствуются смешанные контейнеры: башни делят пространство с нашими настенными кондиционерами.

Поддержка, построенная на миграции платформы

Гарантия 2 года на производственные дефекты, считая с даты отгрузки.

Круглосуточный технический ответ; наши инженеры присоединились к звонкам по миграции платформы для клиентов в четырех часовых поясах.

Запасные части для обычных товаров через DHL/FedEx в течение 2 рабочих дней.

Фото и серийный RMA: мы подтверждаем замену или ремонт, прежде чем вы что-либо вернете.

Бесплатный пакет документации: руководство по подключению OCPP, пример конфигурации сервера и тестовая конечная точка для вашей ИТ-команды.

В примечаниях к выпуску встроенного ПО перечислены измененные сообщения OCPP, чтобы ваша команда платформы могла протестировать его перед развертыванием.

Миграция и эксплуатация: неправильно или правильно

Неправильно: изменение URL-адреса сервера во время сеанса. Справа: миграция, когда разъем простаивает, и перезагрузка башни после переключения.

Неверно: если предположить, что для общедоступной сети достаточно только Wi-Fi. Справа: подключите основной канал к Ethernet и оставьте 4G в качестве резервного.

Неправильно: оставить учетные данные по умолчанию в меню станции. Правильно: установите надежный пароль в первый же день; Соединение OCPP настолько же безопасно, насколько безопасны учетные данные устройства.

Неправильно: тестировать одну платформу и предполагать, что остальные ведут себя одинаково. Справа: запустите 24-часовую пробную версию нового сервера с одной башней, прежде чем менять парк.

Неправильно: игнорирование синхронизации часов. Справа: оставьте NTP включенным, поскольку журналы транзакций с искаженными временными метками впоследствии могут привести к спорам по поводу счетов.

Неправильно: считать обновления прошивки необязательными. Справа: запланируйте обновления для простаивающих соединителей, поскольку исправления часто нацелены именно на те крайние случаи, о которых сообщают операторы полей.

Операторы своими словами

Оператор зарядной станции в Хорватии перенес 30 вышек с одной платформы на другую за один уик-энд. Их технический руководитель сказал, что переход заключался в изменении URL-адреса для каждого устройства, и единственной задержкой был их собственный DNS. Сейчас они тестируют новый агрегатор на пяти башнях перед продлением контракта.

Малазийская логистическая фирма подключила башни к существующему серверу OCPP вместо того, чтобы управлять вторым бэк-офисом. Жалоба их ИТ-менеджера: на 5-дюймовом экране отображается только английский язык, поэтому водителям иногда требуется мобильное приложение для получения инструкций на малайском языке.

Турецкий оператор, входящий в партнерство, которое мы сотрудничаем с 2022 года, использует вышки для зарядки на тротуарах в Стамбуле. Резервный вариант 4G спас их дважды во время обрывов локального оптоволокна; сеансы продолжали выставлять счета правильно, поскольку станция ставила записи в очередь и загружала их при возврате ссылки.

В этих отчетах повторяется следующее: никто не планирует в бюджете изменение протокола, и башни, которые спокойно пережили это, - это те, которые никто не должен был трогать.

Вопросы, которые задают операторы о свободе платформы

Вопрос: Работает ли башня с любой платформой OCPP 1.6J?

О: Любая платформа, реализующая профиль зарядки переменного тока 1,6 Дж; мы ведем краткий список протестированных серверов и добавляем ваши по запросу.

В: Могу ли я запустить две башни на одном соединении с сервером?

О: Да, каждая башня регистрируется как отдельная точка зарядки со своим собственным идентификатором.

Вопрос: Что произойдет, если платформа отключится от сети во время зарядки?

О: Сеанс продолжается, запись ставится в очередь локально, а затем загружается, когда ссылка возвращается.

Вопрос: Башня мощностью 22 кВт по-прежнему представляет собой тонкую колонну высотой 150 мм?

О: Да, тот же корпус размером 300 x 150 x 1400 мм, что и наши башни мощностью 14 кВт и 44 кВт.

В: Взимаете ли вы плату за обновления прошивки?

О: Нет, прошивка бесплатна в течение гарантийного срока и доставляется по каналу OCPP или в виде локального файла.

Вопрос: Могу ли я заклеймить башню своим именем?

О: Да, логотип, экран запуска и упаковка настраиваются в соответствии с соглашением OEM.

Вопрос: Как быстро заряжается одна машина на этой вышке?

О: Каждая розетка выдает до 16 А на фазу, около 11 кВт при трехфазном напряжении 380 В; паспортная табличка 22 кВт соответствует сумме для двух пистолетов.

Вопрос: Какие запасные части мне следует иметь на складе?

О: Сенсорный экран, плата связи и набор кабельных вводов подходят для большинства ремонтных работ в полевых условиях; мы предлагаем один комплект на 20 вышек.
