Башня зарядной станции переменного тока мощностью 7 кВт для жилых комплексов

Когда стена — не вариант

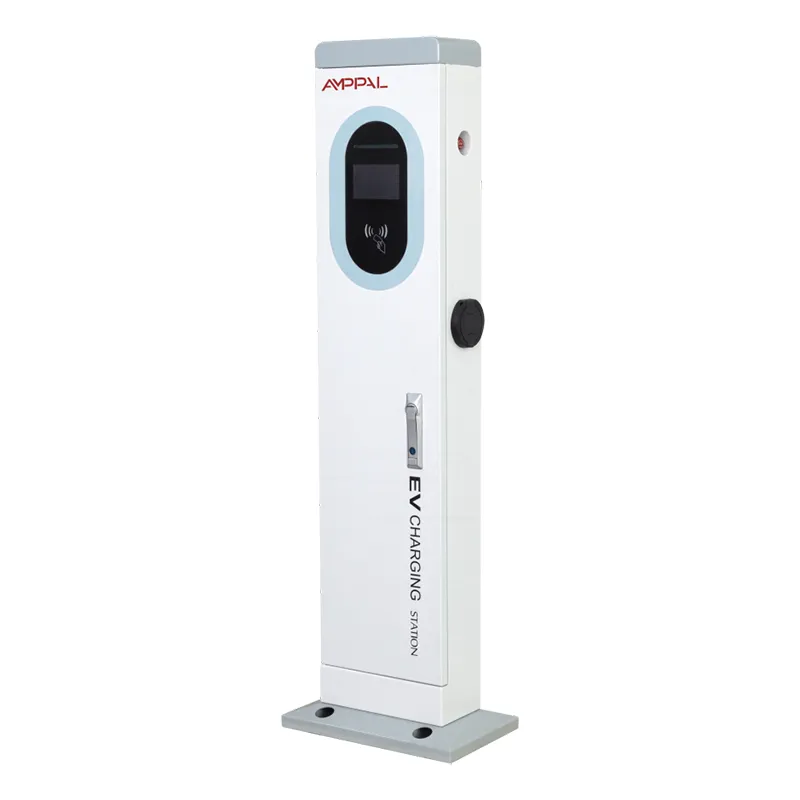

На открытых парковках редко есть стена там, где она вам нужна. Именно для этого и был создан этот продукт. AF-AC-7kW представляет собой отдельно стоящую зарядную башню: стальную колонну размерами 410 x 240 x 1400 мм, на которой установлена ​​одна точка зарядки переменного тока мощностью 7 кВт, 5-дюймовый цветной сенсорный экран, а также платежное и сетевое оборудование в одном герметичном корпусе.

Монтаж – это заливка фундамента, а не строительный проект. Прикрепите опорную плиту к бетонной опоре с помощью анкерного комплекта и шаблона для сверления, которые мы поставляем, подайте на башню напряжение 220 В переменного тока +/- 20 %, подключите Ethernet или установите SIM-карту 4G. Никакого фасада, который нужно сверлить, никакой стены домовладельца, о которой можно спорить — только земля, в которую разрешено заливать бетон.

Для отелей, владеющих парковкой, торговых центров с наземными площадками или муниципалитетов, добавляющих уличные площадки, эта свобода часто решает, появится ли плата за проезд в этом квартале или в следующем году. Настенные коробки решают проблему зарядки. Башни в первую очередь решают проблему площадки.

Почему покупатели выбирают стойку над настенной коробкой

Свобода участка — разместите башню в середине ряда, в конце пролета или между деревьями, там, где паркуются автомобили, а не там, где находится стена.

Эргономика высоты стоя: на высоте 1400 мм экран находится на естественном уровне глаз, поэтому водителю можно нажимать, платить и отключать телефон, не наклоняясь и не приседая.

Простое обращение с кабелем - пистолет висит на кобуре на уровне пояса, что заметно удобнее для водителей старшего возраста и курьеров, чем низкая настенная розетка.

Один герметичный корпус — вся электроника находится внутри корпуса башни IP54, поэтому на типичных объектах отдельная распределительная коробка не требуется.

Видно с другого конца участка: с 50 метров здесь видно, что башня заряжается; Настенный ящик исчезает за припаркованными фургонами и стоит вам посещения клиентов.

Площадь, которая растет вместе с вами — каждая башня в этой серии имеет одно и то же основание 410 x 240, поэтому при последующем переходе на модель с двумя пушками можно будет повторно использовать одну и ту же площадку.

Технические характеристики

Где отдельно стоящий столб зарабатывает себе на жизнь

Открытые парковки для отелей и курортов без фасада здания возле бухт.

Муниципальные уличные и общественные места, где бурение близлежащих зданий запрещено.

Рабочие автостоянки на арендованной земле – арендатор не может трогать стены, но может засыпать подкладку.

Площадки для ресторанов и магазинов с разбросанными нишами вдали от здания.

Новостройки, где зарядка должна быть под напряжением до завершения строительства.

Как работает башня на месте

Мощность поступает от вашего источника питания 220 В переменного тока +/- 20% в башню, через блок управления и из пистолета к одному транспортному средству мощностью до 7 кВт - примерно 45 км в час для электромобиля среднего размера и полная зарядка за ночь практически для любого европейского легкового автомобиля.

Башня передает данные серверной части оператора через Ethernet, 4G или Wi-Fi с использованием OCPP 1.6 или 2.0. 5-дюймовый экран помогает водителю выполнить подключение, аутентификацию, зарядку и получение; данные сеанса попадают в облако в режиме реального времени.

Обслуживание в основном удаленное. Когда сеанс завершается сбоем, серверная часть регистрирует это, и мы читаем диагностику башни по сети, прежде чем решить, требуется ли посещение объекта.

Что на самом деле потребовалось для получения знака CE

Маркировка CE в соответствии с директивами ЕС по низковольтному оборудованию и ЭМС, а также документация по испытаниям, хранящаяся для импортеров и таможенного оформления.

Степень защиты IP54 подтверждена в нашей лаборатории и сторонней испытательной организацией — защита от пыли и брызг под любым углом.

96-часовое испытание солевого тумана на корпусе с порошковым покрытием, рассчитанном на прибрежные автостоянки.

Полное функциональное тестирование в номинальном диапазоне от -20°С до +50°С, прежде чем конструкция замерзнет.

Перед упаковкой каждое производственное подразделение проводит нагрузочный тест, а также проверку платежного терминала и сети, а не случайную выборку.

CE – базовый уровень; завод также имеет знаки CCC, TUV, UL и CB для других экспортных программ.

От катушки до башни: восемь шагов на нашем заводе

Стальной лист подвергается лазерной резке и штамповке на станке с ЧПУ до профиля 410 x 240 в нашем собственном цехе обработки листового металла.

Листогибочные прессы TRUMPF складывают колонну, а роботы FANUC сваривают швы.

Корпус покрыт порошковой краской; образцы из каждой партии подвергаются испытаниям в солевом тумане.

На сборочной линии переменного тока устанавливается модуль управления, контактор, 5-дюймовый экран и зарядный пистолет.

Герметизация проверяется на соответствие требованиям IP54, включая кабельные вводы и лицевую панель экрана.

Каждая башня проводит функциональный тест с резистивной нагрузкой, затем проверку платежа и сети.

Контроль качества подписывает серийный номер, отчет об испытаниях и документы CE, и устройство зарезервировано для отправки.

Стандартное время выполнения заказа составляет 15-20 рабочих дней с момента подтверждения заказа; срочные заказы передаются в ускоренную обработку по договоренности.

Столб или настенная коробка? Честное сравнение

Если именно там, где паркуются машины, уже стоит прочная стена, купите настенный ящик. Это стоит меньше — без фундамента, меньше стали, быстрее устанавливается — и мы их тоже продаем. Выбирайте по фактам, а не по привычке.

За дополнительную плату за башню можно купить три вещи: право выбирать место вместо его наследования, эргономику стоячей высоты, с которой не может сравниться настенная розетка высотой до колена, и герметичный корпус, который выдерживает интенсивное движение лучше, чем коробка, прикрепленная болтами к стене погрузочной площадки.

Кому не следует это покупать: арендаторам, которые не умеют заливать бетон, объектам, которым требуется зарядка всего на несколько недель, или покупателям, чья единственная машина заряжается за ночь от обычной розетки. Для них башня стальная им не нужна.

Что AMPPAL дает, чего не может реселлер

Прямые поставки с завода от компании Zhejiang Anfu New Energy Technology Co., Ltd. в Юэцине — электрической столице Китая, основанной в 2014 году.

Маленькое национальное предприятие с более чем 260 сотрудниками и отдельными сборочными линиями переменного и постоянного тока.

Более 1 000 000 единиц поставлено к 2024 году и экспортировано в более чем 40 стран: от ОАЭ и Германии до Малайзии и Мексики.

Автоматизированные линии FANUC и TRUMPF, а также штамповка, гибка и лазерная резка на станках с ЧПУ.

OEM и ODM приветствуются - индивидуальные цвета, логотипы, платежный брендинг и упаковка, минимальный объем заказа обсуждается для каждого проекта.

Условия упаковки, тары и торговли

Каждая башня поставляется в вертикальном деревянном ящике высотой 1400 мм с внутренними креплениями вокруг экрана и лицевой панели. Анкерные болты, шаблон для сверления и крепежные детали перевозятся внутри одного ящика, поэтому на площадке ничего не ждет повторной поставки.

Длина 1400 мм меняет планировку контейнера по сравнению с настенными коробками: ящики лежат ровно и штабелируются, а на 20-футовый контейнер обычно требуется 60-80 башен в зависимости от размеров ящиков; мы указываем стоимость перевозки за ящик.

В стандартной комплектации мы указываем FOB Нинбо или Шанхай, а EXW и CIF доступны по запросу. Документы включают коммерческий счет, упаковочный лист, коносамент и копию сертификата CE.

Гарантия и поддержка после доставки

2-летняя гарантия на башню, экран и платежный модуль, покрывающая дефекты материалов и изготовления.

Запасные части – экраны, пушки, панели управления – имеются на складе и отправляются по запросу.

Удаленная диагностика через 4G или Ethernet; большинство ошибок программного обеспечения и конфигурации устраняются без посещения объекта.

Рекомендации по техническому обслуживанию: проверяйте пистолет и кобуру ежеквартально и подтягивайте анкерные болты раз в год.

Полная документация — руководство пользователя, установочный чертеж и руководство по настройке OCPP — поставляется с каждым устройством.

Пять ошибок при установке, которые мы видим неоднократно

Неправильно: прикрутить основание прямо к асфальту. Справа: залейте бетонную подушку с помощью прилагаемого шаблона и дайте ей полностью затвердеть перед загрузкой башни.

Неправильно: оставляйте пистолет лежать на земле между сеансами. Правильно: каждый раз возвращайте его в кобуру — разъем изнашивается в первую очередь.

Неправильно: на удаленном участке полагаться только на Wi-Fi. Справа: установите SIM-карту 4G, чтобы платежи продолжали работать даже после сбоя офисного маршрутизатора.

Неправильно: ставить башню там, где до нее может добраться грузовик, едущий задним ходом. Справа: расположите его в дальнем конце отсека или добавьте столбик.

Неправильно: забудьте о ежегодной проверке крутящего момента. Справа: повторно затягивайте анкерные болты каждые 12 месяцев и повторно герметизируйте опорную пластину, если вы видите водяные пятна.

Что говорят операторы сайта через год

Владелец отеля в Сплите (Хорватия) весной 2024 года разместил три башни на своем открытом дворе. Он выбрал их, потому что у здания нет пригодного для использования фасада рядом с заливами. Его жалоба — блики на экране в полдень (антибликовая пленка решила эту проблему), но он не сообщает об отсутствии аппаратных сбоев за два лета интенсивного использования гостей.

Дистрибьютор в Куала-Лумпуре продал десять единиц на поверхностных участках розничной группы. Монтажник похвалил шаблон для сверления — его бригада закончила каждый фундамент за утро. Небольшая неприятность: у некоторых внедорожников в конце длинного отсека кабель пистолета короткий.

Муниципалитет в ОАЭ управляет двенадцатью башнями на уличных площадках. Через 14 месяцев в журнале обслуживания зафиксирована одна замена сенсорного экрана и ничего больше. Они по-прежнему запечатывают опорную плиту каждый сезон дождей — формальность, которой они все равно следуют.

Вопросы, которые задают первые покупатели башни

Вопрос: Будет ли эта башня заряжать каждый электромобиль?

О: Каждый электромобиль, продаваемый в Европе, с розеткой типа 2, будет заряжаться от нее; Бортовое зарядное устройство автомобиля определяет точную скорость, вплоть до потолка вышки мощностью 7 кВт.

Вопрос: Какой фундамент для этого нужен?

О: Бетонная подушка заливается на шаблон для сверления, который поставляется вместе с устройством; типичные подушки имеют размер около 500 х 500 мм, а анкерные болты поставляются в обрешетке.

Вопрос: Настенная коробка дешевле?

О: Да, покупка и установка там, где есть хорошая стена, обходятся примерно на 20–30 % дешевле — цена башни окупается за колонну, комплект фундамента и свободу выбора места.

Вопрос: Может ли экран выдержать воздействие прямых солнечных лучей?

О: Читается при дневном свете, хотя единственная жалоба, которую мы слышим, — это резкий полуденный свет; Антибликовая пленка – дешевое решение.

Вопрос: Достаточно ли IP54 для использования на открытом воздухе?

О: Да, от дождя и брызг — IP54 блокирует пыль и брызги воды. Полностью затопленным объектам потребуется более высокий рейтинг, в котором почти не нуждается ни одна автостоянка.

Вопрос: Какие страны принимают знак CE?

О: Все страны ЕС и ЕЭЗ, а также многие другие, которые принимают сертификат CE в качестве въездного сертификата; завод также имеет сертификаты CCC, TUV, UL и CB для других рынков.

Вопрос: Могу ли я позже модернизировать эту башню мощностью 7 кВт?

О: База размером 410 x 240 является общей для всей серии, поэтому объект может быть перенесен на башню с двумя орудиями на одной и той же площадке — сам блок мощностью 7 кВт не подлежит модернизации в полевых условиях.

В: Сколько времени занимает от заказа до доставки?

О: стандартная доставка 15-20 рабочих дней, доставка из Нинбо или Шанхая, с полным пакетом документов, включая сертификат CE.
