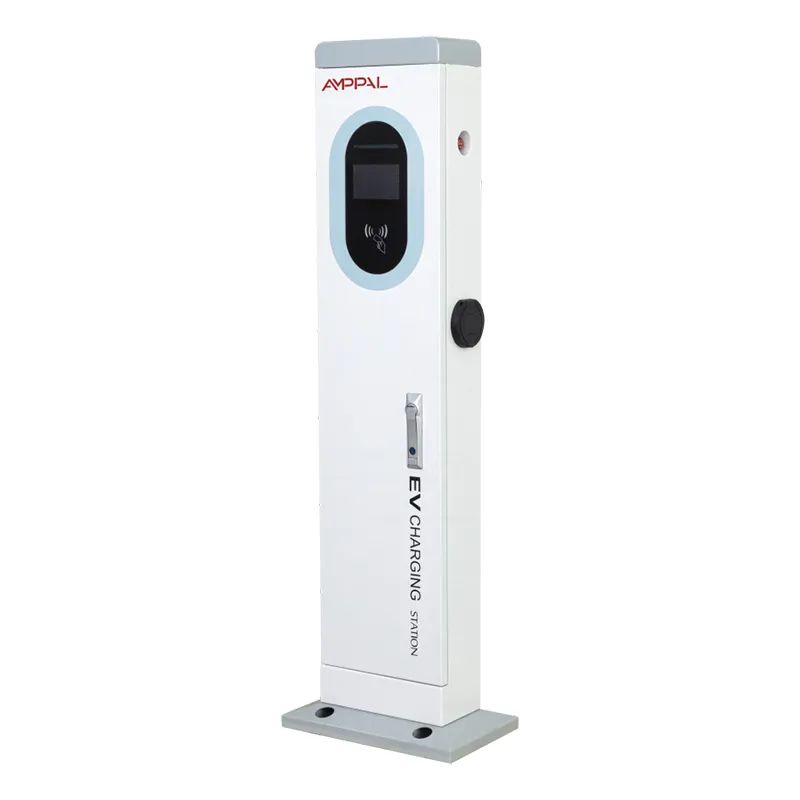

Башня зарядной станции для электромобилей переменного тока мощностью 44 кВт для парковки автопарка

Потолок зарядки от переменного тока — и для кого он нужен

Прежде чем заказывать самую мощную башню переменного тока, которую мы производим, проверьте, что на самом деле могут выдержать ваши автомобили. Модель AF-AC-44kW оснащена двумя пушками переменного тока мощностью 22 кВт на одной колонне размерами 410 x 240 x 1400 мм – общая мощность 44 кВт, верхняя часть нашей линейки переменного тока. Самая распространенная ошибка здесь — обвинять зарядное устройство в скорости, которую определяет сам автомобиль.

Скорость зарядки переменным током ограничивается бортовым зарядным устройством автомобиля. Большинство пассажирских электромобилей поставляются со встроенными агрегатами мощностью 7 или 11 кВт, поэтому на этой башне они потребляют 7 или 11 кВт, несмотря ни на что. Башня мощностью 44 кВт оправдает свою цену только тогда, когда к сети одновременно подключатся два автомобиля, каждый из которых может потреблять 22 кВт.

Это сужает список честных покупателей: операторы европейских автомобилей мощностью 22 кВт, легкие коммерческие фургоны или смешанные автопарки, куда часто приезжают два мощных автомобиля вместе. На этой странице вы узнаете, находитесь ли вы в этом списке.

Где 44 кВт на самом деле оправдывают свою цену

Два сеанса по 22 кВт одновременно — два автомобиля мощностью 22 кВт заряжаются на полной скорости одновременно, в сумме получается 44 кВт.

Ночной ремонт для фургонов: аккумулятор фургона мощностью 60 кВтч заряжается менее чем за три часа при мощности 22 кВт, а не за семь.

Одна колонна, два отсека, один фундамент — то же основание 410 x 240 и общее оборудование, что и у остальных моделей серии.

Готовность к автомобилям следующего поколения – бортовые зарядные устройства растут, а агрегаты мощностью 22 кВт уже появляются в нескольких европейских моделях.

Полный стек платежей и сетевых подключений — 5-дюймовый сенсорный экран, кредитная карта, RFID, приложение, Ethernet, 4G и Wi-Fi.

Честная гибкость – автомобильная зарядка мощностью 7 кВт здесь невредима, просто медленнее; башня дает ему именно то, что требует его бортовой блок.

Технические характеристики

Автопарки и площадки переменного тока с высокой пропускной способностью

Парки доставки и обслуживания, оснащенные фургонами со встроенными зарядными устройствами мощностью 22 кВт, припаркованными на ночь.

Трансфер из аэропорта и трансфер до отеля, куда два мощных автомобиля возвращаются вместе.

Муниципальные коммунальные предприятия, использующие электромобили.

Коммерческие автостоянки, которым нужен верхний уровень кондиционера, готовый для автомобилей следующего поколения.

Смешанный автопарк и гостевые объекты — фургоны для персонала с RFID, автомобили для посетителей по карте или через приложение, одна и та же вышка.

Почему бортовое зарядное устройство автомобиля определяет скорость

Зарядное устройство переменного тока ближе к умной розетке, чем к насосу: оно подает переменный ток, а автомобиль преобразует его с помощью собственного бортового зарядного устройства. Этот бортовой блок устанавливает потолок. Автомобиль с бортовым блоком мощностью 7 кВт потребляет 7 кВт от любой башни переменного тока, включая эту; автомобиль мощностью 11 кВт потребляет 11 кВт; только автомобили с бортовыми агрегатами мощностью 22 кВт используют полные 22 кВт на пушку.

Практический тест: прежде чем покупать оборудование, изучите характеристики зарядки переменного тока автомобиля. Если весь ваш автопарк имеет мощность 7 или 11 кВт, башня на 22 кВт будет обслуживать его с той же скоростью, а эта башня на 44 кВт тоже будет обслуживать его с той же скоростью, но за большие деньги.

Там, где сияет башня: две машины мощностью 22кВт на двух пушках сразу. Это полная зарядка аккумулятора фургона мощностью 60–70 кВтч менее чем за три часа, при этом два отсека обслуживаются одной колонной, одним сетевым модулем и одним фундаментом.

Протокол испытаний, стоящий за знаком CE

Маркировка CE в соответствии с директивами ЕС по низкому напряжению и ЭМС, документированная для каждой серии модели.

Испытание с комбинированной нагрузкой 44 кВт — оба пистолета работают при мощности 22 кВт одновременно в течение полной номинальной продолжительности сеанса.

Степень защиты IP54 подтверждена лабораторными и сторонними испытаниями, включая сильноточные кабельные вводы.

96-часовые испытания отделки ограждений складов прибрежного флота в солевом тумане.

Температурные испытания в диапазоне от -20°C до +50°C, с проверкой поведения на полной мощности на обоих концах.

Протоколы испытаний с серийным номером на единицу; завод имеет сертификаты CCC, TUV, UL и CB наряду с CE.

Строительство башни максимальной мощности в сети переменного тока

Листовая сталь вырезается лазером и перфорируется на станке с ЧПУ до профиля 410 x 240 на месте.

Листогибочные прессы TRUMPF образуют колонну; Роботы FANUC сваривают его.

Наносится порошковое покрытие, а образцы партии отправляются на испытания в солевом тумане.

Линия переменного тока подходит для блока управления, сильноточных контакторов, экрана и обеих пушек мощностью 22 кВт.

Герметичность IP54 проверена на лицевых панелях и более тяжелых кабельных вводах.

Каждая башня проходит испытание при полной нагрузке с двумя пушками, а также тесты на оплату и сеть.

Ничего не останется до тех пор, пока контроль качества не сверит серийный номер, данные испытаний и документы CE.

Стандартный срок выполнения заказа составляет 15-20 рабочих дней; более крупные заказы планируются производственными партиями.

Подходит ли вам мощность 44 кВт или это пустая трата времени?

Купите его, когда: ваши автомобили оснащены бортовыми зарядными устройствами мощностью 22 кВт (проверьте спецификацию, а не брошюру), или ваш объект должен быть готов к использованию автомобилей следующего поколения, или два мощных автомобиля регулярно паркуются вместе на ночь.

Не покупайте его, если: бортовые устройства вашего автопарка имеют максимальную мощность 7 или 11 кВт. Башня заряжает их с той же скоростью, что и более дешевый блок мощностью 22 кВт — вам придется платить за сталь и контакторы, которые никогда не сработают. Вместо этого купите башню с двумя пушками мощностью 22 кВт, и если эти машины когда-либо заряжаются только по одной, вас прикроет даже башня мощностью 14 кВт.

Также обратите внимание на сторону питания: постоянная нагрузка в 44 кВт — это серьезная нагрузка. Перед заказом уточните мощность вашего объекта и местные электротехнические нормы у квалифицированного электрика. Башня не создает энергию; оно пропускает его.

Аргумент поставщика для покупателей автопарка

Компания Zhejiang Anfu New Energy Technology Co., Ltd. к 2024 году поставила более 1 000 000 зарядных устройств, включая 500 сверхбыстрых зарядных устройств с жидкостным охлаждением для проекта NEOM по производству зеленого водорода в Саудовской Аравии.

Отдельные сборочные линии переменного и постоянного тока в Юэцине обеспечивают соблюдение графика заказов переменного тока в масштабе парка.

Встроенная версия OCPP 1.6 и 2.0 — башня взаимодействует с платформами управления автопарком без промежуточного программного обеспечения.

Файлы сертификации (CE, CCC, TUV, UL, CB), готовые для коммунальных предприятий и схем стимулирования.

OEM и ODM - окраска автопарка, брендирование карт, нестандартная упаковка; MOQ обсуждается для каждого проекта.

Доставка башен мощностью 44 кВт в контейнерах

Башни перемещаются вертикально в деревянных ящиках с подпорками, защищающих экран и обе кобуры. Анкерные болты, шаблон и крепления упаковываются вместе с устройством и транспортируются в одном ящике. Заказы на более чем 20 единиц упаковываются одинаковыми партиями, поэтому каждый объект развертывания получает идентичное оборудование и документацию.

Длина 1400 мм определяет план погрузки: ящики лежат ровно и штабелируются, обычно 60-80 башен на 20-футовый контейнер в зависимости от размеров ящиков. Мы подтверждаем точное количество контейнеров перед бронированием, что важно для крупных партий с поэтапной доставкой.

Условия действуют на условиях FOB Нинбо или Шанхай, либо EXW и CIF, где вы обрабатываете грузы. Документация: счет-фактура, упаковочный лист, коносамент, а также копия сертификата CE - подготавливаются в течение 15-20 рабочих дней.

Поддержка на уровне флота после поставки

Гарантия 2 года на башню, обе пушки, экран и платежный модуль.

Запасные пистолеты и панели управления имеются на складе — автопарки не могут ждать детали неделями.

Удаленная диагностика и обновление прошивки через 4G или Ethernet с отчетами о парке техники на основе OCPP.

Контрольный список ежеквартального технического обслуживания: момент затяжки анкерных болтов, проверка кабеля, проверка износа разъема.

Руководство, установочный чертеж и руководство по интеграции парка OCPP поставляются с каждым устройством.

Ошибки автопарка при использовании мощного переменного тока

Неправильно: покупать 44 кВт, потому что это звучит быстро. Справа: проверьте характеристики зарядки переменного тока каждого автомобиля — у большинства автомобилей максимальная мощность составляет 7–11 кВт, и вышка не может это изменить.

Неправильно: потреблять 44 кВт из схемы, рассчитанной на зарядное устройство мощностью 7 кВт. Справа: перед установкой попросите электрика проверить мощность питания и защиту.

Неправильно: поставить два фургона по 22кВт на одну пушку и забыть про второй отсек. Справа: распланируйте парк так, чтобы мощные машины образовывали пары за одну ночь — вся суть во втором орудии.

Неверно: предполагается, что вышка подчиняется любому программному обеспечению флота. Справа: перед заказом подтвердите совместимость OCPP 1.6 или 2.0 с вашей платформой.

Неправильно: пропустить проверку крутящего момента якоря на интенсивно используемой верфи. Справа: ежеквартально затягивайте опорную пластину и ежегодно повторно герметизируйте опорную пластину.

Менеджеры автопарка рассказывают о башне мощностью 44 кВт

Датский логистический оператор эксплуатирует шесть вышек для парка электрофургонов со встроенными зарядными устройствами мощностью 22 кВт; на ночь к каждой башне присоединяются два фургона. Его цифры за восемь месяцев: добавлено 180 км на фургон за ночь, заменен один неисправный контактор по гарантии и нет очереди в депо с тех пор, как было опубликовано правило сопряжения.

В 2025 году хорватская компания, занимающаяся трансфером из аэропорта, купила четыре башни для маршрутных фургонов. Честный отзыв владельца: Чуть не купил их не по той причине - высота звука напоминала скорость. Потом я проверил фургоны, и по 22кВт каждый - это именно то, что они едят. Его жалоба: тросы тяжелые, и водителям приходится их правильно сматывать.

Турецкий муниципалитет протестировал одну башню для двух муниципальных фургонов. Их вывод: вышка слишком сложна для фургонов, которым редко требуется более 40 кВтч в ночное время, поэтому они планируют переместить ее в более загруженное место. Они также отметили, что цена оправдана только в том случае, если оба пистолета действительно используются.

Вопросы покупателей автопарка о 44 кВт

Вопрос: Мои машины принимают только 7 кВт. Неужели эта башня зря потрачена?

О: Да, в основном. На этой башне они будут заряжаться при мощности 7 кВт точно так же, как на более дешевом блоке мощностью 22 кВт или 14 кВт; купите башню меньшего размера.

Вопрос: Какие автомобили на самом деле могут потреблять 22 кВт от сети переменного тока?

О: Транспортные средства со встроенными зарядными устройствами мощностью 22 кВт – несколько европейских моделей и электрофургоны; проверьте характеристики переменного тока автомобиля, а не показатель быстрого постоянного тока.

Вопрос: Может ли одна пушка выдавать все 44 кВт?

О: Нет. Максимальная мощность каждого пистолета составляет 22 кВт, поэтому одна машина получает максимум 22 кВт; цифра 44 кВт означает, что обе пушки вместе.

Вопрос: Сколько автофургонов может обслуживать одна вышка за ночь?

Ответ: Два, по одному на пистолет. При мощности 22 кВт каждая аккумуляторная батарея фургона емкостью 60–70 кВтч заряжается менее чем за три часа.

Вопрос: Какая проводка нужна для 44 кВт?

A: Источник питания рассчитан на полную нагрузку и соответствует местным электротехническим нормам и проверен квалифицированным электриком перед установкой.

Вопрос: Дешевле ли одна вышка мощностью 44 кВт, чем два отдельных зарядных устройства мощностью 22 кВт?

О: Да, в плане установки – один фундамент, один сетевой модуль и одно посещение установки заменяют по две штуки каждого.

Вопрос: Могу ли я объединить автомобиль мощностью 7 кВт и фургон мощностью 22 кВт на двух пушках?

О: Да, каждое орудие согласовывает свою скорость; Автомобиль мощностью 7 кВт потребляет 7 кВт, а фургон — 22 кВт.

Вопрос: Работает ли он с программным обеспечением для управления автопарком?

О: Да, через родной OCPP 1.6 или 2.0 - на большинстве платформ вышка выглядит как одно устройство с двумя разъемами.
