Станция быстрой зарядки электромобилей постоянного тока мощностью 240 кВт для автопарков

Почему 240 кВт — это строительный блок, а не просто зарядное устройство

Самое дешевое расширение — это запланированное, а на втором этапе большинство зарядных станций выходят из строя. Первые два шкафа просты; Проблема возникает, когда трафик растет и объекту нужны еще четыре, а трансформатор, траншея и кабелепровод рассчитаны ровно на двоих.

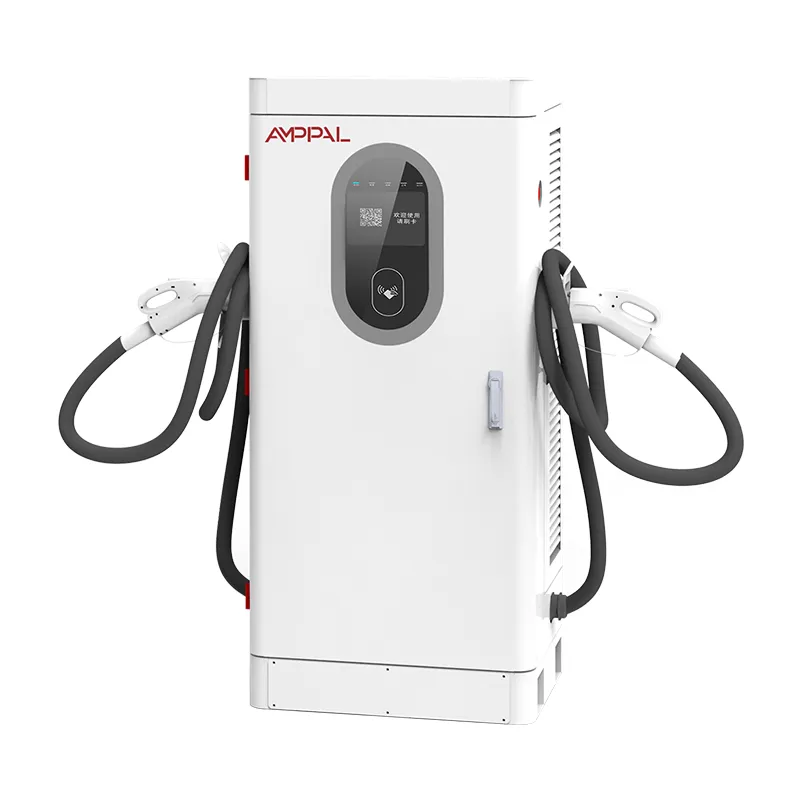

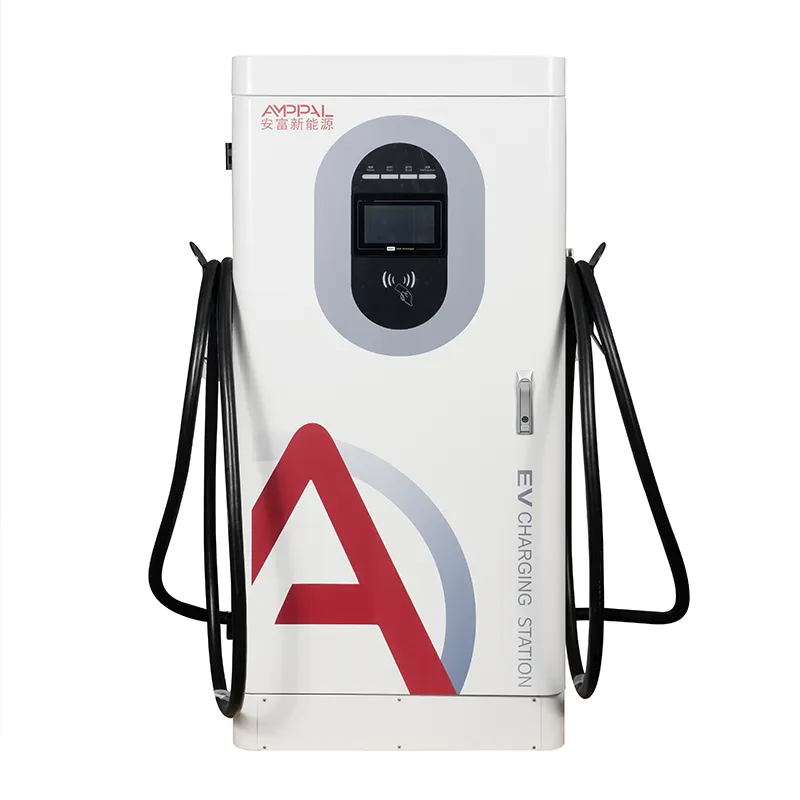

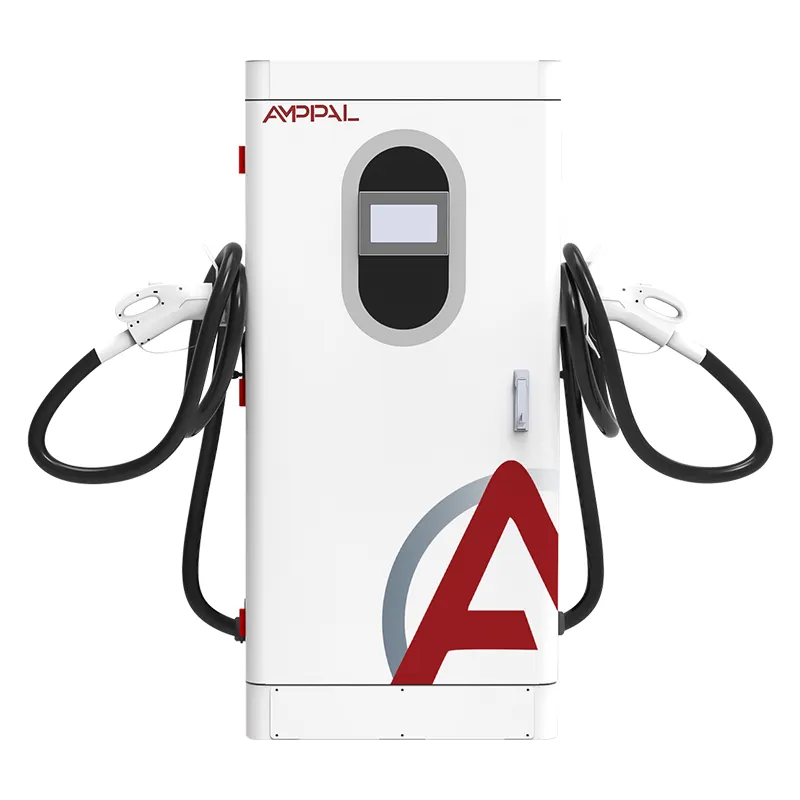

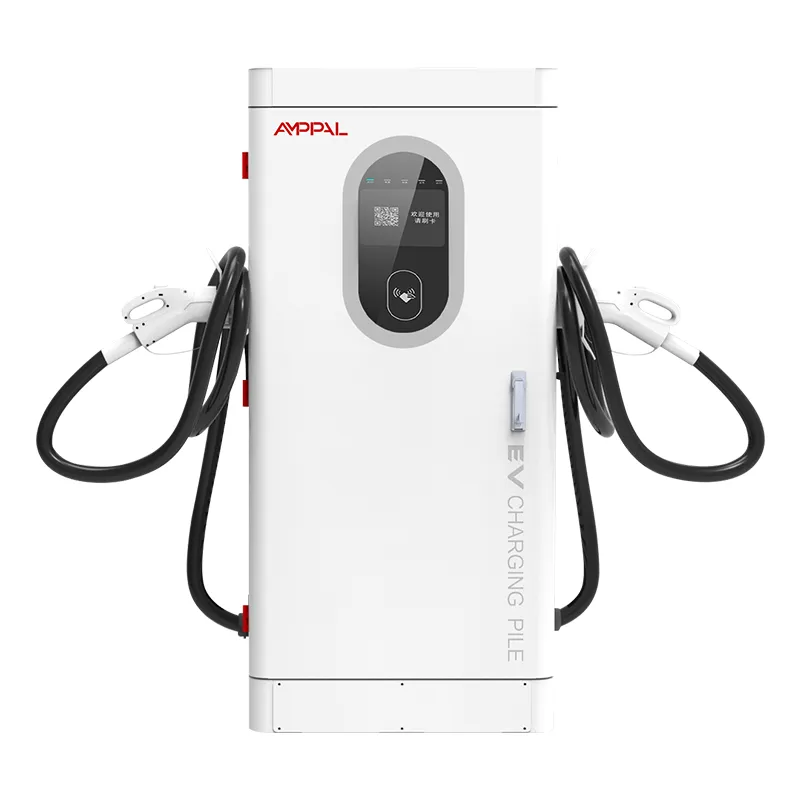

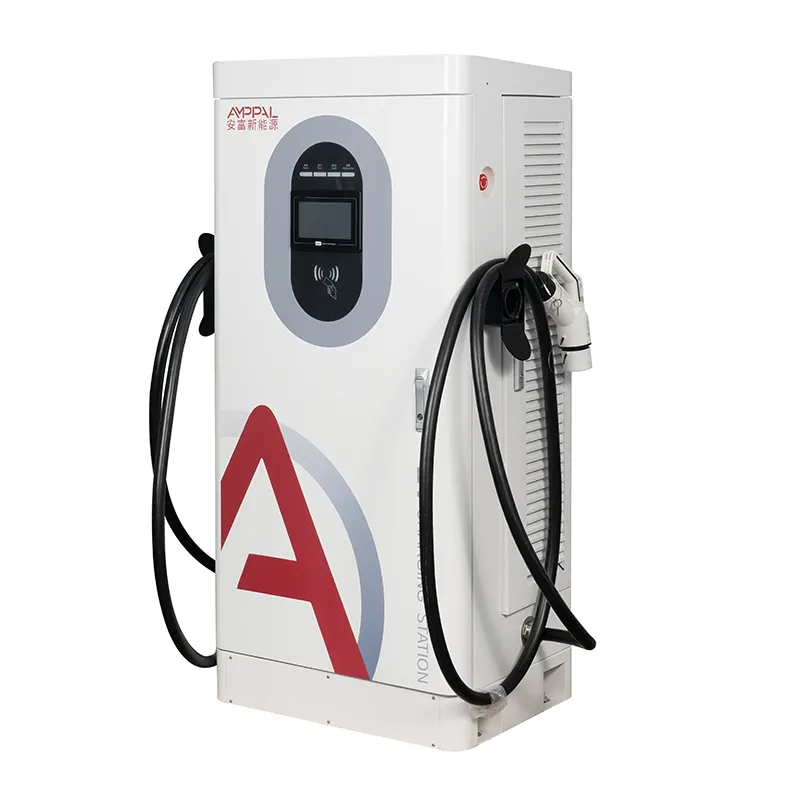

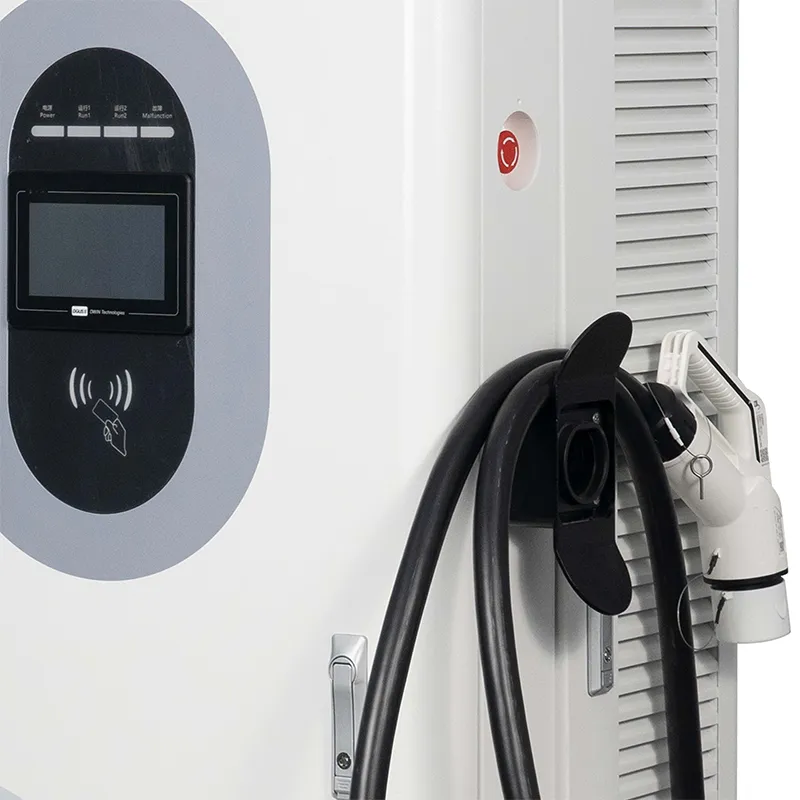

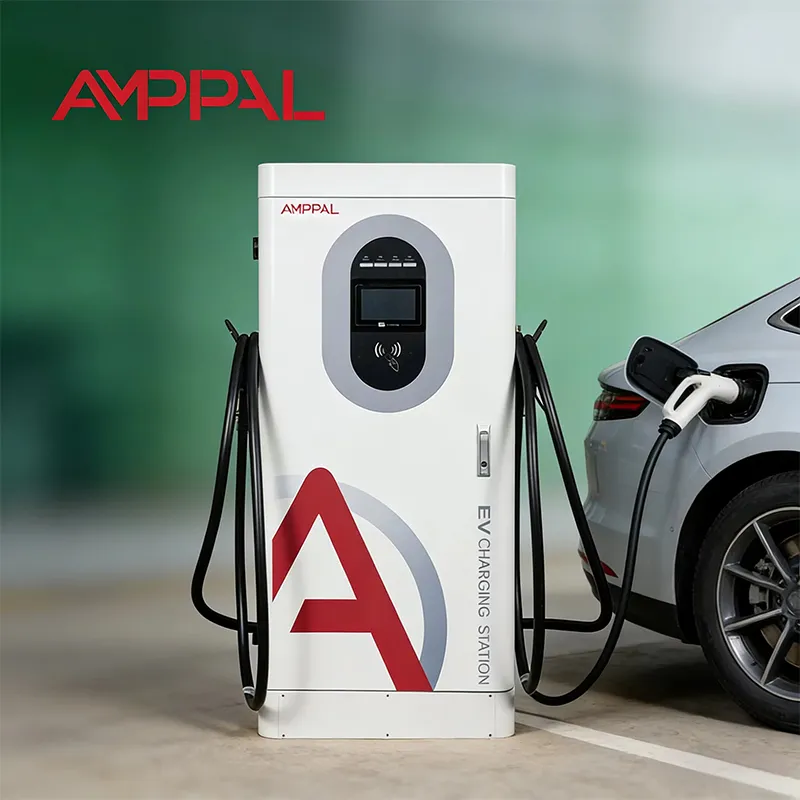

AF-DC-240-Y-B-O-4-H — это напольный встроенный шкаф (1620 × 750 × 560 мм), настоящая задача которого — соответствовать кривой роста. Два агрегата сегодня выдают мощность 480 кВт; та же схема площадки, трасса кабеля и установка OCPP допускают третью и четвертую без перекопки. Документация для первого этапа включает точные характеристики площадки, траншеи и питателя, поэтому подрядчик второго этапа цитирует чертежи, а не предположения.

Спланируйте участок, который у вас будет через три года, купите шкафы, которые оправданы трафиком сейчас, и позвольте площадкам, кабелепроводам и платформе оставаться на один этап впереди.

Путь расширения: от двух единиц до восьми

Первый этап: два блока мощностью 240 кВт на трансформаторе мощностью 630 кВА, наименьшего размера, который обеспечивает питание обоих при полной нагрузке с запасом для нагрузки на площадке.

Второй этап: добавить еще два шкафа и увеличить мощность трансформатора до 1250 кВА; траншея и трубопроводы первой фазы были проложены для четырех пролетов, поэтому ничего повторно не открывается.

Третий этап: восемь блоков по 2 × 1250 кВА или один трансформатор мощностью 2500 кВА, разделенные на два фидера.

Помогает фактор совпадения: не все агрегаты одновременно работают на полную мощность, поэтому многие операторы подключают четыре шкафа к трансформатору мощностью 1000 кВА и управляют пиковыми нагрузками на платформе.

На каждом этапе повторно используется одна и та же конфигурация OCPP 1.6j, один и тот же комплект запасных модулей и одна и та же удаленная панель управления — рост меняет количество, а не инструменты.

Установка также может быть поэтапной: шкафы прибудут в выбранное вами окно через 15–20 рабочих дней, поэтому оборудование второго этапа приземлится вместе с трансформатором.

Технические характеристики

Типы объектов, где мощность 240 кВт соответствует кривой роста

Автопарки, количество машин которых растет вместе с бизнесом, а не с одним тендером.

Зоны обслуживания автомагистралей, в которых ожидается удвоение трафика до следующего пересмотра контракта.

Торговые и розничные центры подписывают пятилетние договоры аренды, в которых ранняя инфраструктура выигрывает от обновления.

Места такси и пересадочных узлов, где пиковый спрос приходит волнами, а не стабильно.

Площадки, где модернизация сети занимает год, поэтому установка большей мощности теперь лучше, чем ожидание позже.

Гражданские объекты, которые платят за себя дважды: прокладка траншей, трубопроводов и прокладок

Классическая ошибка расширения — один раз пропустить траншею по сегодняшним меркам. Прокладка второго и третьего пустых трубопроводов рядом с проводом, находящимся под напряжением, обходится недорого во время строительства и экономит на аренде экскаватора, асфальтированном участке и разрешении на каждом последующем этапе.

Бетонные подушки дешевле, чем по отдельности: заливка всех запланированных подушек на первом этапе - или, по крайней мере, укладка арматуры и заглушек кабелепровода - фиксирует геометрию, поскольку каждый шкаф в этом семействе имеет одинаковую площадь 1620 × 750 × 560 мм.

Когда приходят новые шкафы, они работают рядом со старыми в том же стеке: тот же OCPP 1.6j, тот же платежный терминал, те же удаленные инструменты. Измерение, тарифы и диагностика остаются одинаковыми для смешанных партий. Исполнительные чертежи первого этапа — трассы трубопроводов, координаты площадок, питающие пути — стоит хранить в папке платформы, поскольку расценки на второй этап занимают дни, а не недели.

Досье сертификата и данные испытаний партии

Для этой модели имеются сертификаты CE, CB, TÜV, UL и CCC, которые предоставляются по запросу.

13 функций безопасности соответствуют стандартам EN IEC 61851-1:2019 и 61851-23:2014.

Каждый блок работает в течение 48 часов при температуре 40°C, при этом мощность и эффективность регистрируются по серийному номеру.

Образец партии проходит через 96-часовую камеру солевого тумана.

Каждое срабатывание защиты проверяется на работоспособность перед закрытием ящика.

Сохраняются серийные отчеты об испытаниях, что важно для многоэтапных проектов, требующих льгот.

Как устроен каждый шкаф: восемь станций, один серийный номер

Листовой металл: штамповка с ЧПУ, лазерная резка, гибка, сварка и порошковая покраска.

Образец партии подвергается испытанию в солевом тумане, пока линия продолжает работать.

Модули ввода переменного и постоянного тока собираются на отдельных линиях.

Входной контроль модулей SiC, разъемов, RFID и платежного оборудования.

Проводка с контролем крутящего момента и визуальным контролем качества каждого соединения.

48-часовое тестирование при температуре 40°C с регистрацией питания и связи.

Проверка функции защиты во всех 13 поездках.

Окончательная упаковка, паллетирование и предотгрузочный фотоотчет с привязкой к серийному номеру.

Руководство по выбору: когда 240 кВт — неправильная первая покупка

Если до подключения к сети осталось больше года или сайт будет работать менее 20 сеансов в день, первая покупка 240 кВт — неправильная первая покупка: шкафы меньшего размера заработают раньше, и план расширения может начаться с меньшего размера. Если вам нужны сеансы продолжительностью менее 30 минут для грузовиков с напряжением 800 В, для этой рабочей нагрузки нужны агрегаты с жидкостным охлаждением; AF-DC-240 представляет собой встроенный шкаф с воздушным охлаждением.

Класс 240 кВт имеет смысл, когда прогноз роста реален и объект может принять ступень трансформатора сейчас или в течение одной фазы. Если вы планируете «может быть, добавите позже», все равно купите кабелепровод и прокладки для более крупного объекта — эта деталь стоит дешево. Просматривайте отчет об использовании ежемесячно; когда средняя пиковая загрузка превышает примерно 60%, наступает момент запуска второй фазы.

И не покупайте восемь шкафов, пока не появится движение. Фиксация заводской цены имеет меньшее значение, чем проценты на капитал, простаивающий в ящиках.

Почему заводской контракт имеет значение для многоэтапного строительства

Одна и та же модель, одна и та же базовая версия встроенного ПО, один и тот же запасной комплект на каждом этапе — прямой заказ обеспечивает согласованность партий.

Пробные заказы от 1 единицы для новых рынков; цены на контейнеры от 10 единиц на последующих этапах.

Стандартная постройка корабля занимает 15-20 рабочих дней, поэтому второй этап можно приурочить к графику гражданских работ.

Цена и сроки выполнения будущих этапов могут быть согласованы при первом заказе.

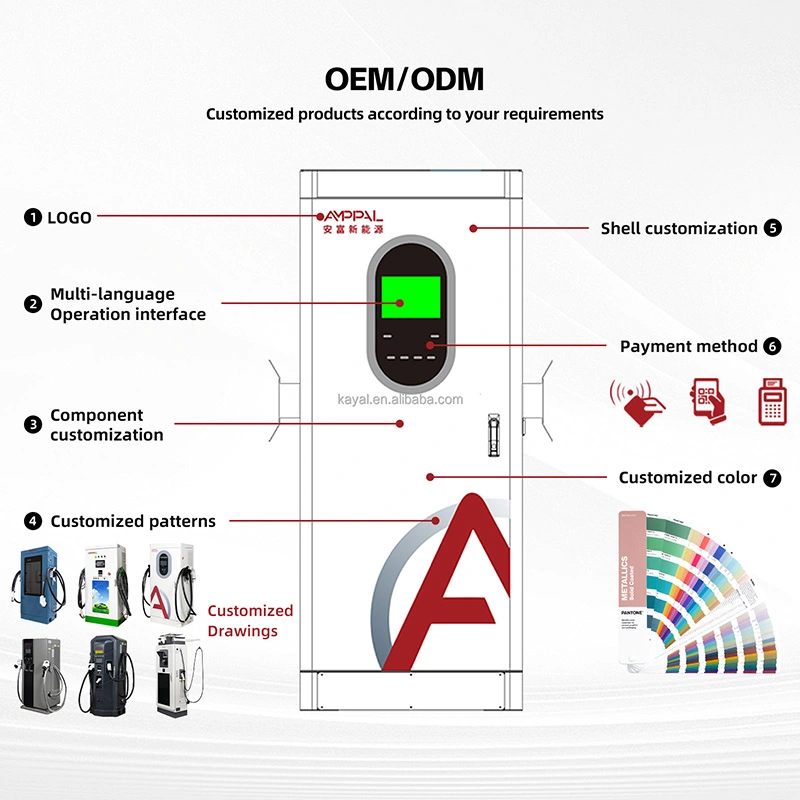

OEM-бренд, языковые пакеты и сочетания разъемов могут меняться поэтапно без изменения дизайна сайта.

Ящики, контейнеры и экспортная документация

Каждый шкаф мощностью 240 кВт поставляется в вертикальном фанерном ящике размерами примерно 1720 × 850 × 660 мм с пенопластовыми угловыми блоками и мешком для хранения влаги; подъемные проушины удерживают агрегат ровно во время движения крана или вилочного погрузчика.

Планы погрузки разрабатываются на основе размеров ящиков для каждого заказа — обычно четыре шкафа на 40-футовый контейнер — с блокировкой и распорками в точках крепления.

Коммерческий счет-фактура, упаковочный лист и сертификаты отправляются вместе с товаром; Оригиналы сертификатов доставляются отдельно.

Послепродажное обслуживание: поддержание стабильности растущего парка

Двухлетняя стандартная гарантия на силовые модули, контроллер, HMI и разъемы для каждого устройства на каждой фазе.

Одна запасная стратегия охватывает весь объект: модуль и плата управления на четыре шкафа, независимо от того, какая партия поставлена.

Прошивка унифицирована для всех партий, поэтому обновление, распространяемое на устройства первой фазы, применяется идентично к устройствам третьей фазы.

Записи серийного уровня позволяют нам отслеживать любую деталь на всех этапах гарантийного и поощрительного аудита.

Запланированные профилактические посещения соответствуют графику вашего этапа и не продаются как дополнения.

Установка и расширение: неправильно или правильно

Неправильно: размер траншеи рассчитан на сегодняшнее количество кабелей. Справа: прокладка одного запасного пустого трубопровода на каждый фидер для следующего этапа.

Неправильно: отливать колодки по одной по мере поступления шкафов. Справа: заливка всех запланированных площадок на первом этапе или, по крайней мере, арматуры и заглушек.

Неправильно: размещать подкладки там, где позже невозможно будет втащить сменный шкаф. Справа: наличие на плане участка полосы доступа для кранов и вилочных погрузчиков.

Неправильно: покупать трансформатор с нулевым запасом мощности. Справа: определение размера ожидаемой фазы с учетом фактора совпадения на вашей стороне.

Неверно: предполагается, что старый и новый шкафы необходимо настраивать дважды. Справа: подключение каждого этапа к одной и той же платформе OCPP с одной и той же тарифной группой.

Неправильно: оставлять трубопроводы без маркировки. Справа: маркировка каждого запасного воздуховода с указанием места его назначения, чтобы будущий подрядчик знал, какой провод куда идет.

Три оператора, которые строили поэтапно

Депо тайского автопарка началось с двух агрегатов мощностью 240 кВт для десяти электрогрузовиков и трансформатора мощностью 630 кВА. Восемнадцать месяцев спустя они добавили еще два шкафа и увеличили мощность трансформатора до 1250 кВА; в траншее первой фазы проходили запасные трубопроводы, поэтому модернизация заняла выходные, а не месяц. Их жалоба: прошивка первой партии отставала на один выпуск, проблема решена сетевым обновлением.

Придорожный оператор в Саудовской Аравии построил в зоне обслуживания два агрегата с отлитыми колодками на четыре. Когда интенсивность движения увеличилась вдвое, вторая пара въехала без нового бетона и без перекрытия дороги; Единственной неприятностью было согласование отключения трансформатора с коммунальными службами.

Торговый центр в Бразилии подписал контракт на восемь отсеков, но купил два. Пустые трубопроводы и заглушки площадок простояли год, затем через десять дней была введена в эксплуатацию вторая фаза. Управляющий объектом отмечает, что настоящим достижением стал набор запасных частей: теперь один комплект модулей обслуживает все четыре работающих агрегата.

Часто задаваемые вопросы: Вопросы о расширении и поэтапном развитии

Вопрос: Какой трансформатор мне нужен для двух агрегатов по 240 кВт?

A: Трансформатор мощностью 630 кВА питает оба источника при полной нагрузке с запасом для нагрузки на площадке.

В: Могу ли я добавить юниты позже, не перекапывая?

Ответ: Да, если в траншее первой фазы были запасные трубопроводы, а подушки были отлиты для окончательной компоновки.

Вопрос: Будут ли новые шкафы мощностью 240 кВт работать рядом со старыми блоками AMPPAL?

О: Да; в семействе используется OCPP 1.6j, одинаковая площадь основания и один и тот же стек платформ.

Вопрос: На моем объекте сейчас всего 400 кВА. Могу ли я начать?

О: Начните с двух блоков по тарифу, управляемому по требованию, или с двух шкафов меньшего размера и модернизируйте их с помощью трансформатора.

Вопрос: Как долго мне следует ждать между этапами?

О: Пока об этом не скажет время очереди или загрузка; гражданские работы завершены, поэтому время выполнения заказа составляет всего 15-20 рабочих дней производства плюс доставка трансформатора.

Вопрос: Что следует потратить на гражданское население на первом этапе?

A: Запасные кабелепроводы, все площадки (или заглушки арматуры) и резерв питателя; это самая дешевая страховка в проекте, составляющая несколько процентов бюджета более позднего этапа.

Вопрос: Нужна ли добавленным устройствам новая конфигурация OCPP?

О: Нет. Они присоединяются к одному и тому же серверу и тарифной группе; изменяются только имена соединителя и сайта.

Вопрос: Нужен ли мне запасной комплект большего размера на восемь единиц?

О: Соотношение сохраняется — один силовой модуль и одна плата управления на четыре шкафа покрывают всю площадку.
