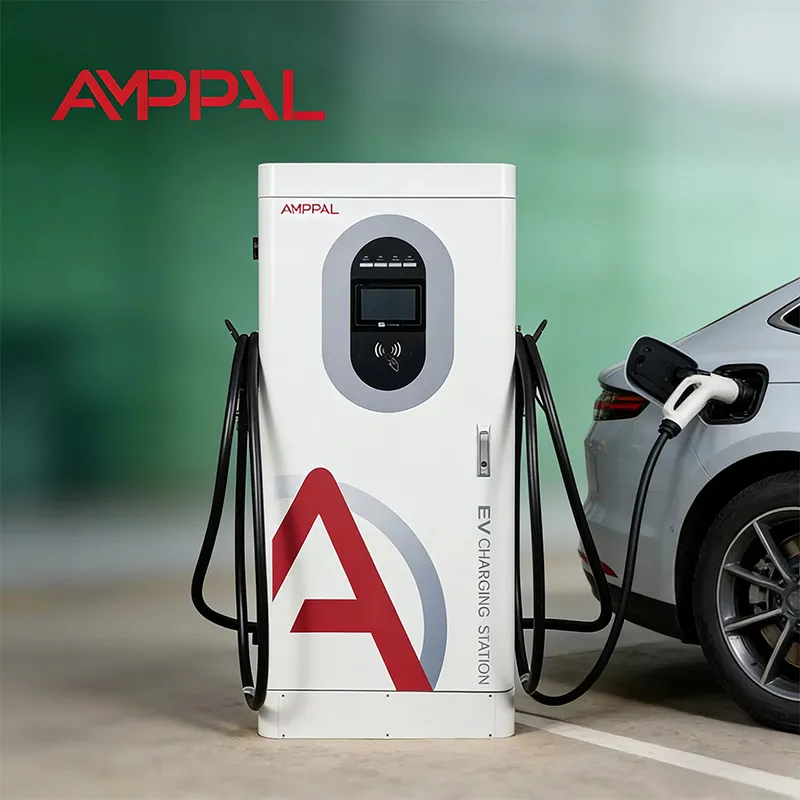

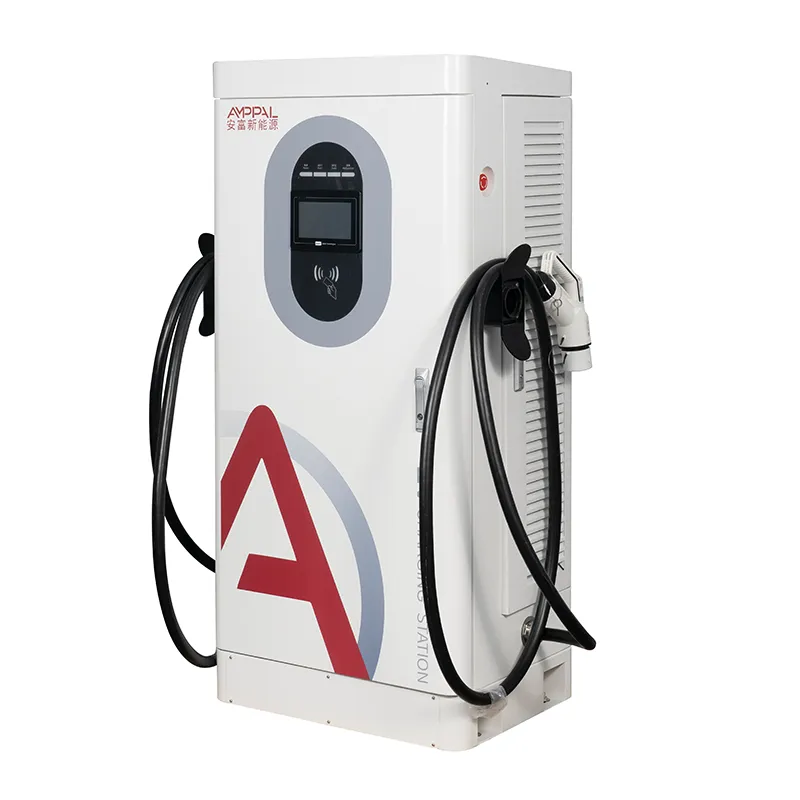

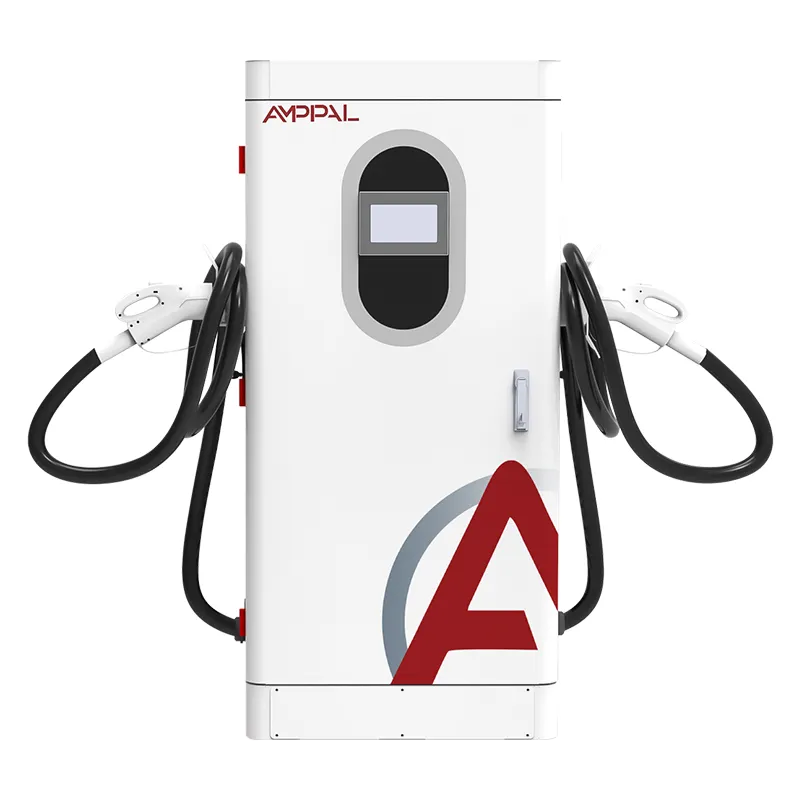

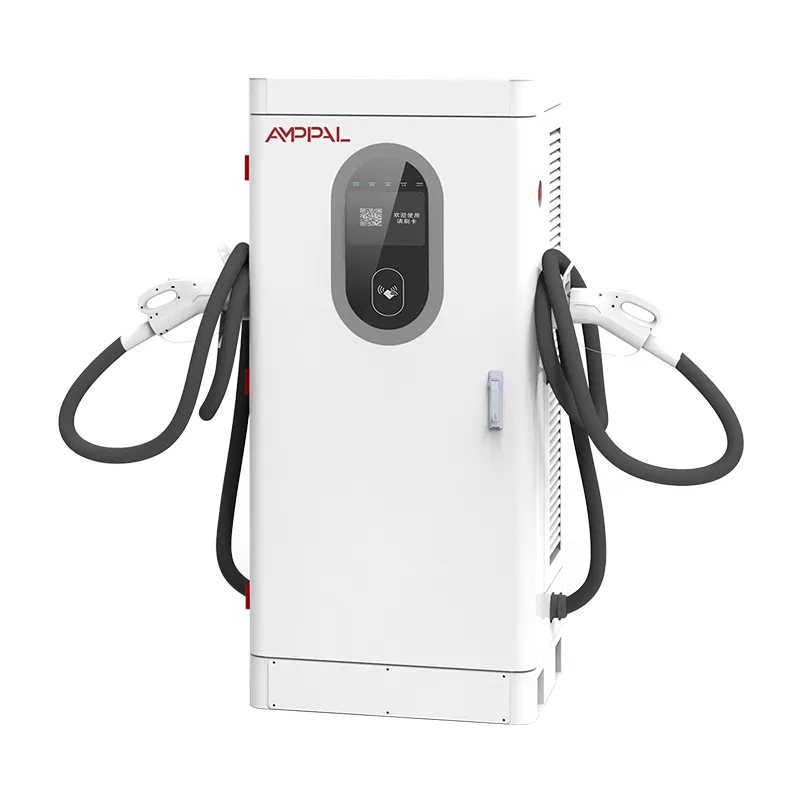

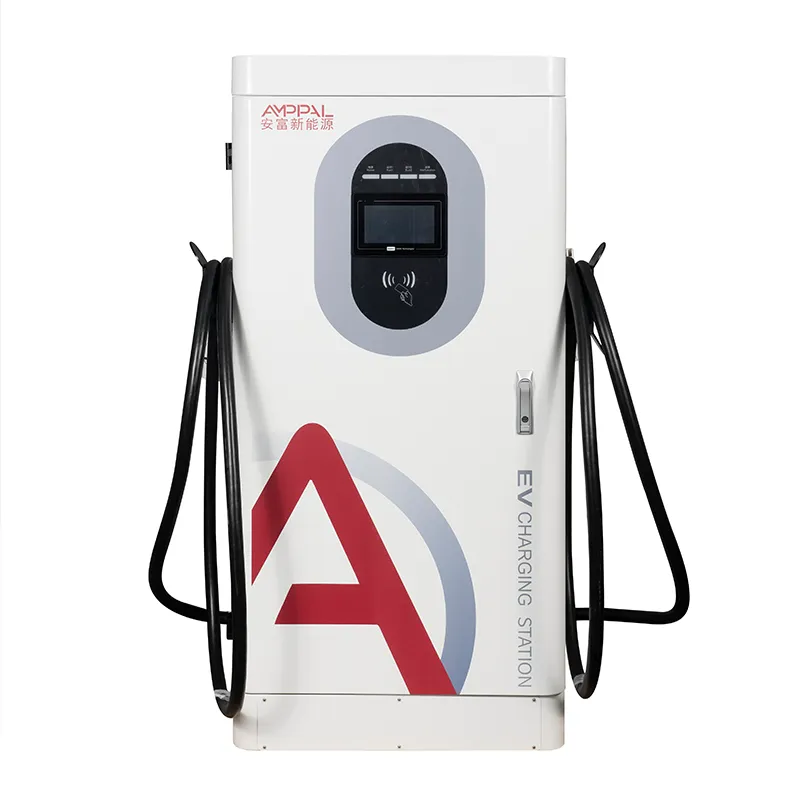

Интегрированное зарядное устройство постоянного тока сверхвысокой мощности 200 кВт для электробусов

Шкаф мощностью 200 кВт, в котором программное обеспечение является частью оборудования

Большинство сбоев зарядки не являются сбоями в питании. Это сбои платформы — зарядное устройство, которое не разговаривает, тариф, который не обновляется, транзакция, которая не согласовывается — и они стоят денег, даже если не видно перегоревшего предохранителя. AF-DC-200-Y-B-O-4-H — это встроенное быстрое зарядное устройство постоянного тока мощностью 200 кВт, разработанное таким образом, чтобы уровень программного обеспечения был таким же удобным в обслуживании, как и силовой каскад.

OCPP 1.6j — это язык, на котором этот шкаф говорит с вашим сервером; Ethernet, 4G и Wi-Fi — это каналы; RFID, APP и Plug & Charge позволяют водителю доказать, кто он есть. Каждый вариант соответствует отдельной операционной модели, и на этой странице они рассматриваются в том порядке, в котором вы с ними встретитесь. Мы также публикуем список платформ, на которых мы проверяли, чтобы покупатель мог проверить совместимость до подписания, а не после доставки.

Три способа взаимодействия, и когда выигрывает каждый

Ethernet используется по умолчанию для постоянных станций: минимальная задержка, отсутствие проблем с сигналом и наиболее стабильная несущая для полного сеанса OCPP.

4G подходит для удаленных и необслуживаемых объектов, где прокладка кабелей стоит дорого; Местная SIM-карта и настройки APN позволяют подключить устройство к сети за считанные минуты.

Wi-Fi подходит для временных или внутренних установок, которые используют существующую сеть, хотя переполненные полосы могут вызвать задержки пульса.

Аварийное переключение происходит автоматически: шкаф отслеживает тактовый сигнал OCPP, и в случае сбоя основного канала он переходит к резервному без каких-либо действий вручную.

Независимо от канала, транзакции и значения счетчиков буферизуются локально во время сбоев, поэтому разрыв в подключении никогда не означает разрыв в записях о доходах.

Технические характеристики

Развертывания, в которых интеграция с серверной частью имеет наибольшее значение

Мультибрендовые станции, где одна платформа должна обслуживать зарядные устройства от нескольких производителей без особых кейсов.

Сайты на повременных тарифах, которые меняются ежедневно и продвигаются оператором удаленно.

Роуминговые сети, в которых домашнее приложение водителя должно авторизовать зарубежное зарядное устройство.

Корпоративным и автопаркам, которым необходимы отчеты о распределении затрат и использовании каждого водителя.

Субсидируемые или проверяемые проекты, в которых каждый кВтч должен быть прослежен до записи транзакции.

Как на самом деле работает внедрение OCPP 1.6j

Ввод в эксплуатацию начинается с идентификации: мы устанавливаем серийный номер зарядного устройства, версию OCPP и учетные данные на заводе, а вы вводите URL-адрес сервера и ключ авторизации в HMI. При первом включении питания шкаф отправляет BootNotification; платформа отвечает «Принято» и интервалом подтверждения, обычно равным 60 секундам.

Далее идет конфигурация: тарифы, типы разъемов, настройки офлайн-транзакций и язык отображения поступают в виде сообщений ChangeConfiguration от платформы. Затем мы запускаем стандартную последовательность тестов — StartTransaction, MeterValues, StopTransaction и проверку DataTransfer — вместе с вашей командой, прежде чем устройство будет запущено в эксплуатацию.

Тот же процесс повторяется, когда вы позже меняете платформу, что часто случается, когда операторы консолидируют серверные части. Ничто в блоке мощностью 200 кВт не привязывает вас к облаку одного поставщика, и наши инженеры могут присоединиться к звонку по миграции, чтобы процесс передачи занял менее часа.

Безопасность является частью той же настройки: шифрование TLS на канале OCPP, ключ авторизации вместо общего пароля и возможность ротации ключей без посещения сайта. Сертификаты и ключи хранятся в контроллере, а не в общедоступной сети.

Plug & Charge, RFID и приложение: какие изменения в серверной части

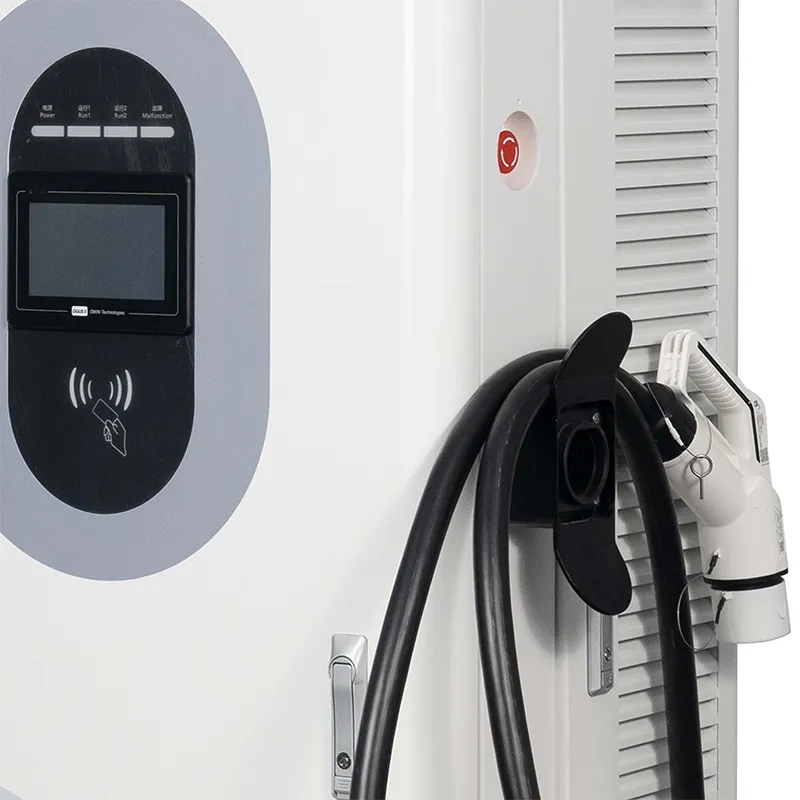

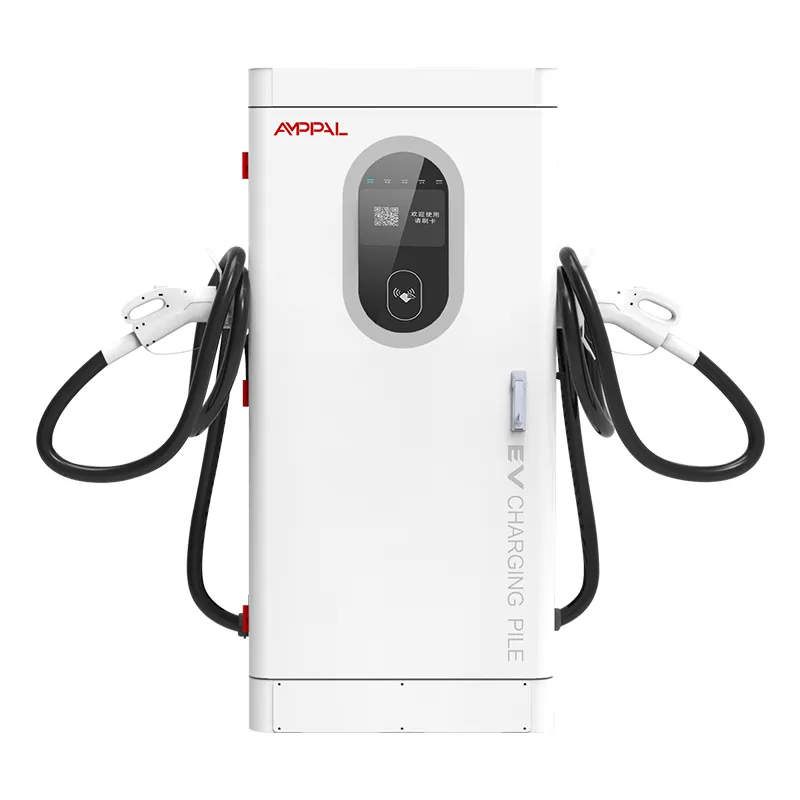

RFID — это рабочая лошадка: карта или брелок подключаются к считывателю, шкаф сверяет белый список с платформой, и зарядка начинается за считанные секунды. Дешево и привычно, но карты необходимо выдавать и заменять в случае утери.

Зарядка через приложение переносит чек на телефон: отсканируйте QR или выберите зарядное устройство в приложении, авторизируйтесь, и сессия привяжется к аккаунту. Карту нельзя потерять, но соединение для передачи данных водителя должно быть активным.

Plug & Charge (ISO 15118) позволяет автомобилю идентифицировать себя по кабелю с использованием сертификата, поэтому водитель подключается к сети и уходит. Это самый плавный процесс, требующий наличия системы управления сертификатами на серверной стороне; мы отправляем шкаф готовым, и ваша платформа позволяет это сделать. Серверная часть также содержит сертификаты контракта, которые определяют, какие транспортные средства будут приняты — без них автомобиль просто возвращается к RFID или APP.

Сертификаты и подтверждающие их тесты

Для этой модели имеются сертификаты CE, CB, TÜV, UL и CCC, которые предоставляются по запросу.

13 функций безопасности соответствуют стандартам EN IEC 61851-1:2019 и 61851-23:2014.

Окончательная прошивка каждого устройства прошивается на заводе, поэтому версия на упаковке соответствует сертификату.

48-часовое тестирование при температуре 40 °C позволяет получать журналы, эффективность и стабильность тактового сигнала OCPP.

Образец из каждой партии выдерживается 96 часов в камере солевого тумана.

Сетевые рукопожатия с тестовым сервером OCPP являются частью окончательного контроля качества, а не сюрпризом для клиента.

Сборочный маршрут из восьми станций

Корпус: штамповка на станке с ЧПУ, лазерная резка, гибка и сварка, затем порошковое покрытие.

Отдельные линии для входного каскада переменного тока и модулей питания постоянного тока — они никогда не делят одну скамейку.

Входной контроль модулей SiC, разъемов, плат RFID и карточного терминала.

Проводка с контролем крутящего момента и визуальным контролем качества каждого соединения.

Прошивка прошивки и настройка сети, включая настройки APN и сервера.

48-часовая проверка при температуре 40°C с непрерывной записью сообщений.

Функциональная проверка всех 13 защит плюс имитация сеанса OCPP.

Упаковка, паллетирование и предотгрузочный фотоотчет.

Руководство по выбору: является ли 200 кВт классом мощности, который вам действительно нужен?

Если у вас еще нет платформы и некому ее запустить, этот шкаф — неправильная первая покупка; более простая модель, использующая только RFID, будет запущена быстрее. А если объекту требуются 20-30-минутные сеансы для автомобилей с напряжением 400 В, 120 кВт очищают ту же очередь при меньших капитальных затратах.

Класс 200 кВт зарабатывает свое существование, когда транспортные средства новее и быстрее (автомобили с напряжением 800 В на полной мощности в диапазоне постоянной мощности 300–1000 В) и когда бизнес зависит от функций платформы: динамические тарифы, роуминг, отчеты о парке автомобилей.

Также будьте честны в отношении сети. Если на объекте нет надежного сигнала Ethernet или 4G, автономный режим включает зарядку, но не удаленную диагностику, и это меняет ваш план обслуживания.

Почему покупатели заключают договор с фабрикой, а не с реселлером

Пробные заказы от 1 единицы для новых рынков; цена контейнера от 10 единиц.

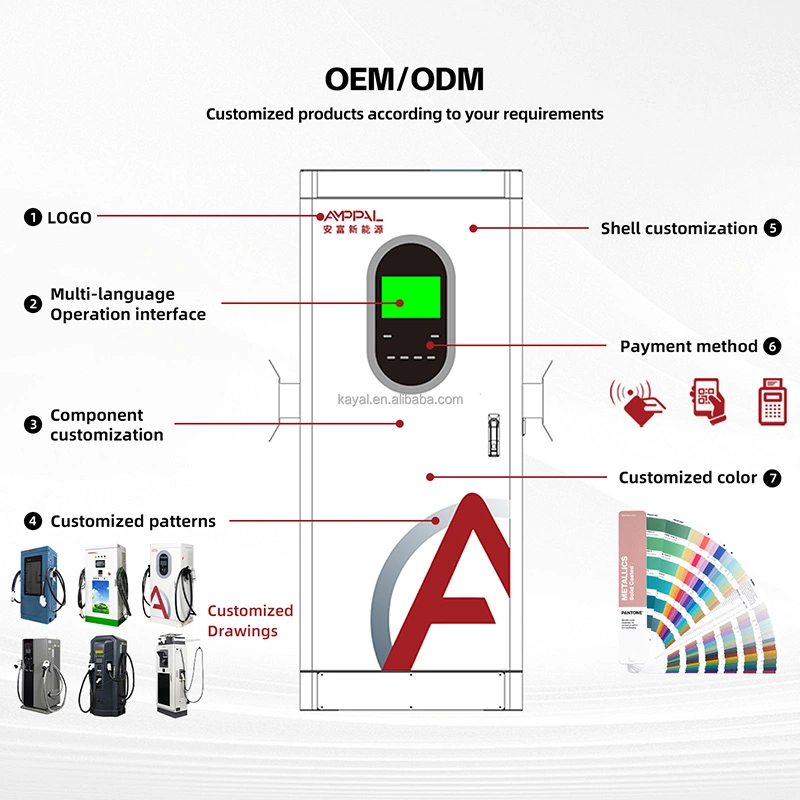

Сборка судна на складе занимает 15-20 рабочих дней; OEM-брендинг добавляет 7-10 дней.

Поддержка конфигурации OCPP с вашей командой платформы во время ввода в эксплуатацию.

Обновления прошивки и примечания к выпуску напрямую от производителя в течение гарантийного срока.

Копии сертификатов, протоколы испытаний и серийная документация для аудитов.

Упаковка, погрузка и экспортные документы

Каждый шкаф поставляется в вертикальном фанерном ящике размерами примерно 1720 × 850 × 660 мм, с уголками из пенопласта и герметично защищен от влаги. Подъемные проушины удерживают устройство в горизонтальном положении во время перемещения вилочного погрузчика или крана.

Планы погрузки рассчитываются на основе размеров ящиков по заказу; Типичная планировка — четыре шкафа на 40-футовый контейнер, закрепленные на крепежных рельсах.

Коммерческий счет-фактура, упаковочный лист и сертификаты отправляются вместе с отправкой; оригиналы сертификатов отправляются курьером.

Послепродажное обслуживание: удаленное управление и двухлетний срок

Двухлетняя стандартная гарантия на модули, контроллер, ЧМИ и разъемы с поддержкой встроенного ПО в течение всего срока.

Удаленная настройка и изменение параметров выполняются вами в режиме реального времени — вам не нужно посещать сайт для обновления тарифов или языков.

Обновления встроенного ПО передаются по сети с возможностью отката, если выпуск работает неправильно.

Мы вместе с вами анализируем журналы OCPP, когда на вашей платформе обнаруживается проблема с транзакцией или контрольным сигналом.

Имеются запасные платы и модули управления; Замена модуля на месте занимает около 45 минут.

Установка и настройка сети: неправильно или правильно

Неправильно: полагаться на общедоступный Wi-Fi в качестве постоянной станции. Справа: Ethernet или 4G в качестве основного, Wi-Fi только в качестве резервного.

Неправильно: пропустить тест APN перед вводом в эксплуатацию. Справа: проверка SIM-карты в полевых условиях с проверкой подсчета данных в первый день.

Неправильно: оставить заводские пароли по умолчанию. Справа: настройка учетных данных HMI и удаленного доступа при первом включении питания.

Неверно: если предположить, что офлайн-зарядка означает офлайн-доход. Справа: настройка офлайн-тарифа и еженедельная проверка отчета о сверке.

Неправильно: обновление прошивки в часы пик. Справа: планирование обновлений для окна с низким трафиком с планом отката.

Неправильно: перезапись рабочей конфигурации во время обновления. Справа: сначала экспортируется набор параметров, чтобы при откате восстанавливалось точное предыдущее состояние.

Три полевых отчета по интеграции серверной части

Оператор автопарка в Малайзии эксплуатирует электрогрузовики мощностью 200 кВт и требует отчетности по каждому водителю. Ввод в эксплуатацию OCPP занял полдня с участием нашего инженера; жалоба, появившаяся позже, была реальной - первая сборка прошивки регистрировала значения счетчиков через нечетные интервалы, фиксируемые сетевой передачей в течение недели.

Топливный ритейлер в Турции присоединился к роуминговому агрегатору для обслуживания иностранных водителей. Plug & Charge был включен на стороне платформы, не касаясь шкафов, а RFID оставался активным в качестве запасного варианта для арендованных автомобилей без сертификатов.

Сайт на юге Чили имеет неоднородную сеть 4G и не имеет возможности Ethernet. В автономном режиме сеансы продолжали работать в течение двухдневного перерыва, а транзакции в очереди корректно согласовывались при восстановлении соединения. Одна претензия к оператору: изменения тарифов приходят только тогда, когда позволяет соединение, поэтому они проверяют дашборд ежедневно.

Часто задаваемые вопросы: вопросы по интеграции и бэкэнду

Вопрос: Какие версии OCPP поддерживает шкаф?

О: OCPP 1.6j является стандартной версией, версия 2.0 доступна по запросу для новых проектов.

В: Могу ли я подключить его к своему серверу вместо коммерческой платформы?

О: Да, любой сервер OCPP 1.6j работает; мы предоставляем шаги настройки.

Вопрос: Что произойдет с транзакциями, если сеть выйдет из строя?

О: Сеансы продолжаются локально, транзакции сохраняются и согласовываются с платформой при возврате ссылки; до этого момента ожидающая очередь остается видимой в HMI.

Вопрос: Как включается функция Plug & Charge?

О: Шкаф поставляется готовым; ваша платформа выдает и управляет сертификатами ISO 15118.

Вопрос: Нужна ли мне новая SIM-карта для каждого зарядного устройства?

О: Обычно на каждый кабинет обычно приходится одна SIM-карта для передачи данных, хотя общий APN также работает при соответствующих настройках.

В: Как работают обновления прошивки?

О: Они передаются по сети с указанием пути отката и примечаний к выпуску с завода.

В: Мое зарядное устройство не отображается на платформе. С чего начать?

О: Проверьте журнал пульса, URL-адрес сервера и ключ авторизации; это трио решает большинство случаев.

Вопрос: Может ли блок мощностью 200 кВт перемещаться по другим сетям?

О: Да, согласно соглашениям о роуминге вашей платформы; шкафу не требуется никакого дополнительного оборудования, кроме стандартного подключения OCPP.
