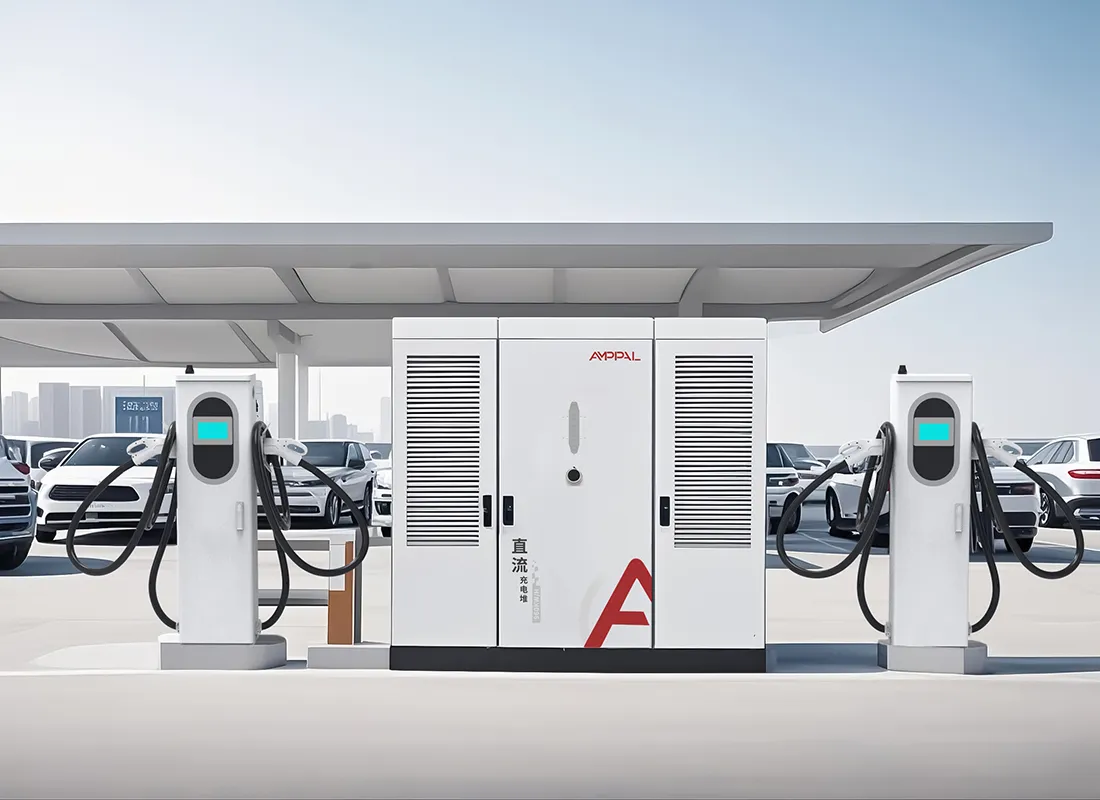

Сверхбыстрая зарядная станция постоянного тока сплит-типа для зарядки автопарка мощностью в мегаватт

Энергетика, электросеть и проектирование объекта в одной системе

Зарядное устройство мощностью 960 кВт — это не увеличенная версия маленького. Это энергетический проект с подключенным зарядным устройством, и его успех зависит не только от модулей выпрямителя, но и от подстанции, трансформатора и кабельных лотков.

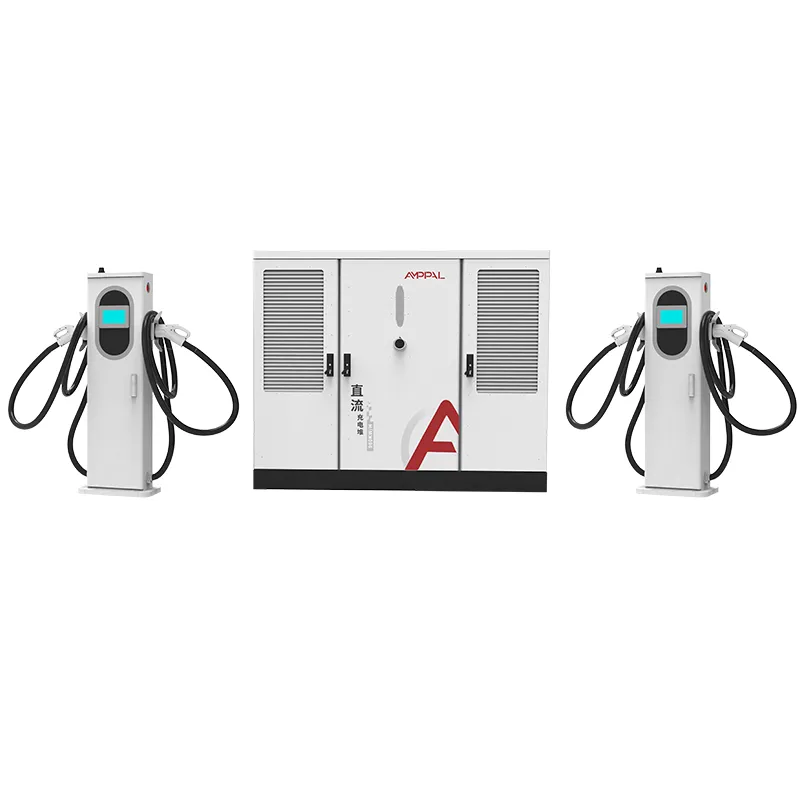

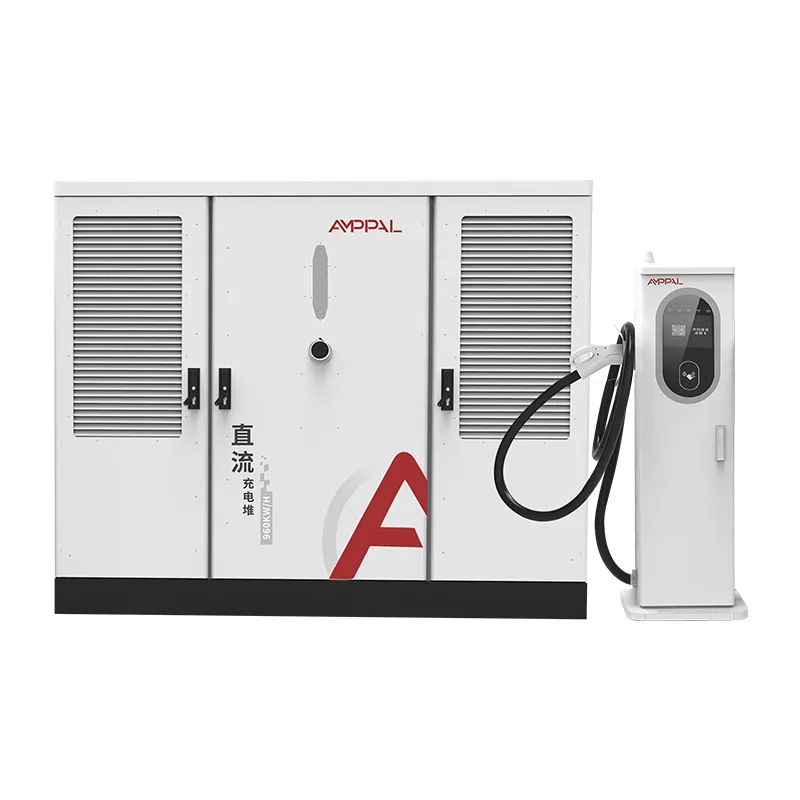

Серия AF-DC-960 концентрирует преобразование мощности в шкафу размерами 2200 x 1800 x 1000 мм, питаясь от трехфазного переменного тока 480 В, и распределяет выходную мощность между 2–16 клеммами. Инженерные вопросы возникают до того, как появится контейнер: размер фидера, мощность трансформатора, учет потребления и последовательность строительства.

На этой странице представлены цифры, которые действительно нужны разработчику концентратора, от входной мощности до приемки в эксплуатацию, а также то, куда мы подключаемся как производитель.

Если вы все еще сравниваете агрегаты мощностью 120 кВт, прекратите читать здесь. Эта система предназначена для операторов, которые уже взяли на себя обязательства по зарядке высокой мощности и теперь нуждаются в инженерных решениях для ее поддержки.

Шесть цифр, определяющих концентратор мощностью 960 кВт

Перед первым чертежом каждый проект мощностью 960 кВт определяется шестизначным числом. Вот они, с честным прочтением каждого.

960 кВт при трехфазном напряжении 480 В потребляют примерно 1155 А при полной нагрузке, что с первого дня определяет класс фидера и распределительного устройства.

Трансформатор мощностью 1250 кВА представляет собой типичную пару для мощности 960 кВт плюс вспомогательные средства станции и запас мощности, в зависимости от правил энергоснабжения.

Коэффициент мощности ≥0,99 удерживает реактивную составляющую близкой к нулю, что имеет значение для тарифов, в которых учитывается потребление кВА, а не кВт.

16 орудий мощностью 960 кВт в среднем выдают 60 кВт за активный сеанс, что при полной загрузке очищает очередь из около 60 автомобилей в час.

Клеммы на 600 А с жидкостным охлаждением концентрируют наибольший ток в отсеках, ближайших к шкафу, что позволяет избежать больших пробоев постоянного тока.

15-20 рабочих дней заводского времени — самая короткая часть графика; одобрение трансформатора и коммунального предприятия обычно занимает больше времени.

И седьмое число, которое никто не печатает в технических характеристиках: расстояние от объекта до ближайшего фидера среднего напряжения, от которого зависит, будет ли счет за коммунальные услуги включать в себя столбы, траншеи или подстанцию.

Технические характеристики

Узлы, где мощность 960 кВт имеет экономический смысл

Межгосударственные грузовые коридоры, обслуживающие электрические грузовики класса 8, которым необходимы последовательные сеансы тока 600 А.

Участки, прилегающие к инженерным сетям, где распределение среднего напряжения уже доходит до границы участка.

Перегрузочные площадки в аэропортах и ​​морских портах с регулярным движением транспортных средств, а не с непрерывным потоком транспортных средств.

Гибриды депо-хаб, в которых автобусы, грузовики и легковые автомобили имеют один договор о покупке электроэнергии.

Флагманские региональные станции, которые закрепляют бренд сети и оправдывают использование специального преобразователя.

Индустриальные парки с нуля, где застройщик может зарезервировать трансформаторные мощности до заселения арендаторов.

От сетевого трансформатора к шине 1000 В постоянного тока

Цепочка начинается с подключения к сети среднего напряжения. Установленный на площадке трансформатор понижает трехфазное напряжение 480 В (номинальное входное напряжение шкафа), а сервисная панель питает шкаф через специальный фидер, рассчитанный примерно на 1155 А при полной нагрузке.

Внутри шкафа модули выпрямителя преобразуют напряжение переменного тока 480 В в шину постоянного тока напряжением 300–1000 В постоянного тока. Коррекция коэффициента мощности удерживает входной сигнал на уровне ≥0,99, поэтому потребление реактивной мощности станции остается незначительным, даже когда модули простаивают.

От шины постоянного тока терминалы договариваются о своей доле. Один терминал с жидкостным охлаждением может использовать весь пул мощностью 960 кВт для сеанса работы грузовика; при 16 активных автомобилях мощность пула делится примерно на 60 кВт за сеанс. Диапазон мощности охватывает легковые автомобили класса 400В и грузовые автомобили класса 800В без переконфигурации.

Управление на уровне станции осуществляется через OCPP 1.6 или 2.0, что позволяет оператору закрывать концентратор во время пиковых нагрузок и поднимать его ночью.

Стандарты, типовые испытания и контроль качества

Сетевое оборудование проверяется более строго, чем розничное оборудование, поэтому история качества должна быть записана в сертификатах и ​​журналах испытаний.

Список UL 2202-2022 и UL 2231-2 охватывает шкаф и весь диапазон клемм 2–16.

Степень защиты корпуса IP54 подтверждена испытаниями на пыле- и водоструйную очистку; корпуса проходят 96-часовую обработку соляными брызгами для прибрежных узлов.

Коэффициент мощности измеряется при полной нагрузке 960 кВт на каждом шкафу и перед выпуском должен составлять ≥0,99.

В ходе 48-часовой проработки устройство подвергается частичной и полной нагрузке, при этом данные регистрируются для каждого серийного номера.

Последующие заводские проверки сохраняют актуальность списка на протяжении всего срока службы продукта, а не только при первой поставке.

Как изготавливается шкаф мощностью 960 кВт

Шаг 1. Стальные рулоны перфорируются и режутся лазером, а затем свариваются в рамы с помощью роботов-манипуляторов FANUC.

Шаг 2. Листогибочные прессы TRUMPF формируют панели; Корпус покрыт порошковой краской и отвержден.

Шаг 3. Распределение переменного тока, выключатели и измерения подключаются к линии переменного тока с заделками с регулируемым крутящим моментом.

Шаг 4. Модули выпрямителя и контроллер распределения устанавливаются на отдельной линии постоянного тока.

Шаг 5. Шкаф испытывается нагрузкой до 960 кВт на резистивной батарее; регистрируются эффективность, пульсации и коэффициент мощности.

Шаг 6. Далее следует 48-часовая обкатка, и вышедшие из строя агрегаты возвращаются на линию для доработки и нового цикла.

Шаг 7. Заключительная проверка включает крутящий момент, проводку, этикетки и серийные записи.

Шаг 8. Упаковка на экспорт; Годовая мощность завода превышает один миллион единиц, а в 2024 году поставки превысят один миллион.

Контрольный список проектирования объекта перед принятием обязательств

Сначала подтвердите договор на коммунальные услуги. Нагрузка 960 кВт – это тарифное событие, а не замена счетчика; большинству утилит требуется приложение, исследование нагрузки, а иногда и обновление сервиса, что может занять месяцы.

Подберите трансформатор с запасом по высоте: 1250 кВА покрывает шкаф, а также освещение станции, систему отопления, вентиляции и кондиционирования и будущие терминалы без повторной модернизации.

Спланируйте строительные работы: для шкафа высотой 2200 мм необходима ровная бетонная площадка, кабельная траншея или трасса лотка к клеммам, а также площадка для оборудования в пределах досягаемости крана или вилочного погрузчика для установки в ящиках.

Если график вашего проекта не может выдержать задержку с коммунальными услугами или на вашем объекте нет специального трансформатора, на данный момент это неправильный продукт. Хаб мощностью 960 кВт — это постоянная часть инфраструктуры, и он ведет себя как таковая.

Отправьте нам ответ об исследовании нагрузки утилиты, когда он у вас будет; Наши инженеры проверят расчетные параметры фидера и номинал трансформатора на соответствие входной кривой шкафа перед вашим заказом.

Почему AMPPAL для концентраторов высокой пропускной способности

Один производитель шкафов, терминалов и управляющего программного обеспечения, поэтому система мощностью 960 кВт не собирается по обещаниям трех поставщиков.

В списке UL 2202-2022 и UL 2231-2, а также CE, CB и TUV для других рынков.

Варианты OEM/ODM: брендинг, сочетание разъемов, длина кабелей и конфигурация сервера OCPP.

Доставка в течение 15-20 рабочих дней после утверждения чертежа; MOQ от одного контейнера.

Поддержка со стороны компании, управляющей более чем 200 станциями, включая 500 установок с жидкостным охлаждением в рамках проекта «зеленый водород» NEOM.

Подъем, монтаж и доставка больших шкафов

Шкаф является самым тяжелым предметом в поставке: ящик на стальном каркасе размерами около 2300 х 1900 х 1150 мм с четырьмя расчетными точками подъема и схемой крепления внутри. Терминалы перемещаются на поддонах, а агрегаты с жидкостным охлаждением доставляются в сухом виде с заправленной охлаждающей жидкостью на месте.

Контейнер высотой 40 футов вмещает шкаф и до восьми терминалов; большее количество терминалов отправляется во втором контейнере. Мы предоставляем расценки на условиях FOB Нинбо или CIF, а также счет-фактуру, упаковочный лист, коносамент и отчеты UL, выдаваемые в течение 3 рабочих дней с момента погрузки.

В руководстве по вводу в эксплуатацию описаны варианты шкафа с краном и вилочным погрузчиком, расположение площадок и график крутящего момента для подключения 480 В.

Контракты на техническое обслуживание и запасные части для концентраторов

Двухлетняя стандартная гарантия на шкаф, клеммы, силовые модули и контроллер.

Перекрестный обмен при гарантийном отказе с отправкой замены в течение 5 рабочих дней.

Комплекты профилактического обслуживания хабов: фильтры, разъемы, охлаждающая жидкость и запасные платы управления.

Удаленная диагностика OCPP для определения ограничений нагрузки, журналов сбоев и обновлений встроенного ПО в разных часовых поясах.

Рекомендации по ежегодному обслуживанию: повторная проверка крутящего момента, обслуживание фильтра, промывка охлаждающей жидкости каждые 24 месяца и тепловое сканирование шины постоянного тока.

Замечания по использованию для мощных сайтов

Неправильно: подача питания на шкаф до того, как сеть подтвердит рабочую фазу и напряжение. Справа: проверьте с помощью измерителя 480 В переменного тока ±10 % на всех трех фазах, затем зафиксируйте.

Неправильно: занижать размер кормушки, потому что ступица «врастет в нее». Справа: определение размеров фидера и трансформатора для контрактной мощности 960 кВт с первого дня.

Неправильно: разместите шкаф там, где блок в ящике невозможно поднять. Правильно: проверьте доступ крана или вилочного погрузчика и положение подушки до прибытия контейнера.

Неправильно: пропуск проверки расходомера после ввода в эксплуатацию. Справа: сравните счет за кВА за первый месяц с рекордом коэффициента мощности ≥0,99.

Неправильно: относиться к клеммам 600А как к постоянным якорям, за которые могут тянуться грузовики. Справа: установите столбики и проведите трос вручную.

Отзывы оператора хаба после ввода в эксплуатацию

Оператор грузового коридора в Калифорнии, США, управляет хабом мощностью 960 кВт с шестью терминалами с жидкостным охлаждением для грузовых автомобилей класса 8. Спустя девять месяцев станция заряжает грузовик на 20-80% примерно за 90 минут, и его единственная жалоба - это счетчик потребления электроэнергии, показывающий ежемесячную плату за резерв, которую он не заложил в бюджет.

Автобусный парк в Варшаве (Польша) объединяет шкаф мощностью 960 кВт с десятью терминалами с воздушным охлаждением. Менеджер депо хвалит показатели коэффициента мощности в своем счете, но отмечает, что ввод в эксплуатацию занял пять дней вместо запланированных трех, поскольку местному оператору сети потребовалось дополнительное исследование защиты.

Застройщик из Дубая (ОАЭ) построил концентратор на основе трансформатора мощностью 1250 кВА и сообщает, что электроприемка прошла первую проверку. Его оговорка: размер шкафа заставил его немного изменить конструкцию двери аппаратной, чего он бы избежал, сверив размеры ящика с проемом перед строительными работами.

Часто задаваемые вопросы: вопросы по сетке и сайту

Вопрос: Какая мощность фидера необходима для шкафа мощностью 960 кВт?

A: Примерно 1,155 А при трехфазном напряжении 480 В при полной нагрузке; фидер, распределительное устройство и трансформатор рассчитаны на контрактную мощность.

Вопрос: Какие трансформаторы сочетаются с этой системой?

О: Обычно 1, 250 кВА для шкафа плюс вспомогательные устройства и запас по высоте, что подтверждено правилами вашей коммунальной компании.

Вопрос: Как коэффициент мощности влияет на мой счет?

Ответ: При ≥0,99 реактивный спрос остается незначительным, что позволяет избежать платы за потребление на основе кВА по многим коммерческим тарифам.

Вопрос: Может ли один шкаф обслуживать как грузовые, так и легковые автомобили?

О: Да, можно использовать клеммы с жидкостным охлаждением на 600 А для грузовых автомобилей и клеммы с воздушным охлаждением на 250 А для легковых автомобилей.

Вопрос: Сколько времени занимает ввод в эксплуатацию?

О: Обычно 3–5 дней на объекте, включая проверки защиты коммунальными службами, при условии, что строительные работы завершены.

Вопрос: Нужна ли отдельная услуга для вспомогательных станций?

О: Мы рекомендуем небольшой вспомогательный источник питания для освещения и управления, но основное питание 480 В берет на себя сам шкаф.

Вопрос: Какие частоты сети работают?

A: 480 В переменного тока ±10 % при частоте 50 и 60 Гц, что охватывает большинство рынков, использующих класс 480 В.

В: Каков срок доставки?

О: 15-20 рабочих дней после утверждения чертежа, при этом трансформатор и коммунальные услуги выполняются параллельно на вашей стороне.
