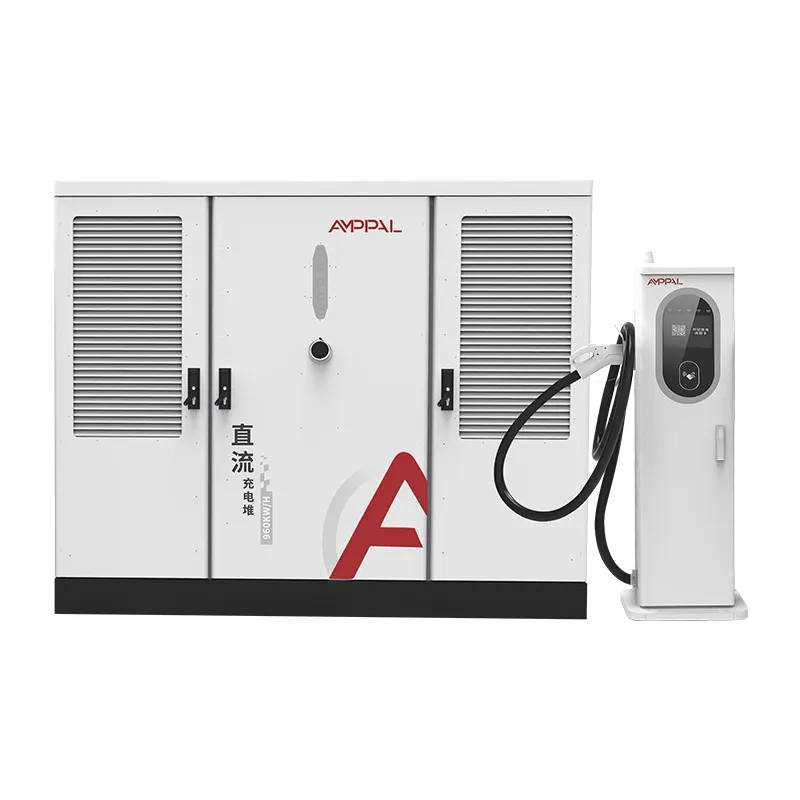

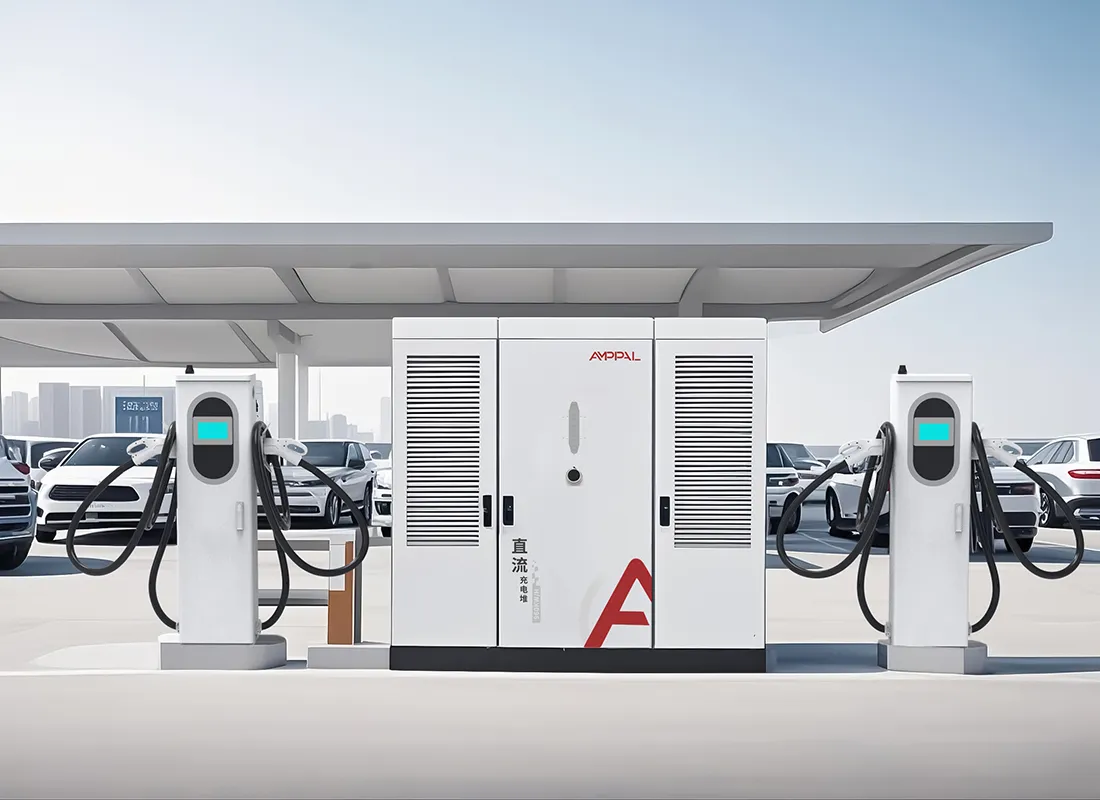

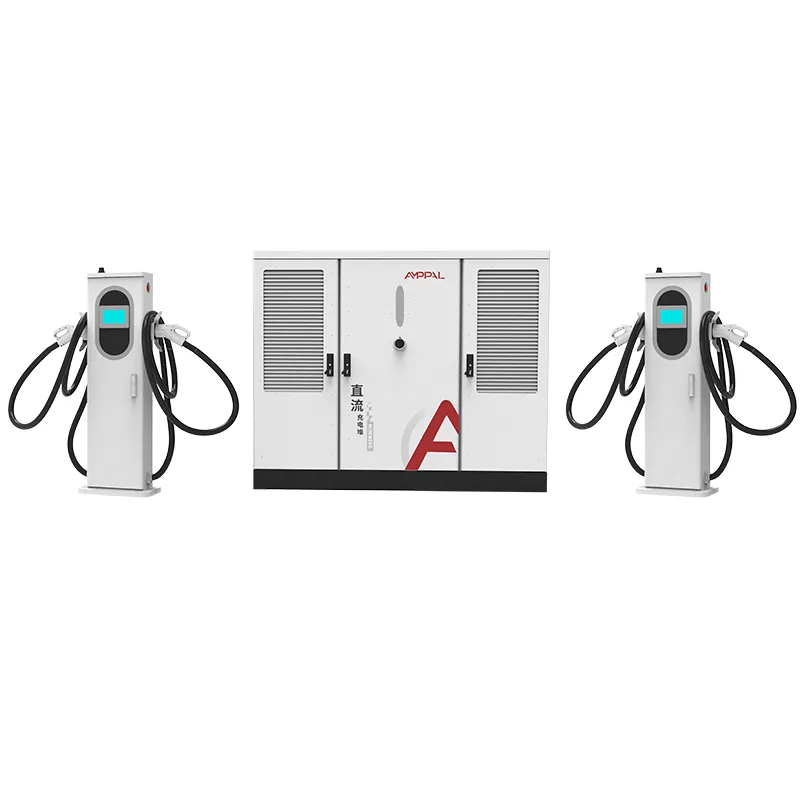

Сверхбыстрое зарядное устройство сплит-типа мощностью 720 кВт для электромобилей большой мощности

Масштабирование от 2 до 16 пистолетов в одном шкафу

Зарядная станция — это ставка на число, которое никто не знает: сколько автомобилей появится в третьем году. Серия AF-DC-720 создана для того, чтобы изящно проиграть эту ставку.

Шкаф имеет фиксированную мощность 720 кВт, но количество розеток — это шкала, а не решение. Два терминала или шестнадцать, они прикреплены к одному шкафу, используют один и тот же пул питания и подчиняются одному и тому же серверу OCPP. Вы начинаете с малого, где трафик неопределенен, и расширяете там, где он проверен.

На этой странице рассказывается о пути расширения, о поведении очереди при разном количестве оружия и о ритме поэтапных инвестиций, который подходит для реальных бюджетов станций.

Картина, которую мы наблюдаем в более чем 40 странах-экспортерах, одинакова: операторы, которые поэтапно строят свои терминалы, опережают операторов, которые угадывают окончательный размер в первый же день.

Почему количество оружия определяет качество обслуживания клиентов

Пиковая мощность продает проект; от количества оружия зависит, вернутся ли водители. Отношения между ними заслуживают более пристального внимания.

Больше орудий означает более короткое ожидание, даже если пул мощностью 720 кВт не изменился, поскольку мощность за сеанс падает до того, как водитель отворачивается.

Установка с 16 пушками мощностью 720 кВт дает в среднем каждый активный сеанс около 45 кВт, чего достаточно для медленной, но полной зарядки; 4-орудийная площадка дает 180кВт на машину.

Математика очередей проста: при наличии 16 орудий и средней продолжительности сеанса в 15 минут при полной загрузке площадка очищает примерно 60 автомобилей в час.

Быстрые и медленные отсеки могут сосуществовать: назначьте клеммы с жидкостным охлаждением на 600 А грузовым автомобилям, а клеммы с воздушным охлаждением на 250 А — легковым автомобилям в одном шкафу.

Терминалы можно размещать партиями, поэтому один и тот же шкаф обслуживает 4 орудия в этом квартале и 8 в следующем без второго силового помещения.

Дистанционное управление OCPP позволяет ограничивать мощность пистолета в часы пиковой нагрузки и повышать ее ночью, что меняет работу без замены оборудования.

Технические характеристики

Сценарии планирования для станций мощностью 720 кВт

Участки на шоссе Гринфилд открываются с 4 орудиями и добавляются еще 4 каждые шесть месяцев по мере развития дорожного движения.

Городские центры, где арендодатель сейчас предоставляет площадь для кабинета и терминальные позиции по мере регистрации арендаторов.

Гибриды «депо-плюс-общественность»: 2 отсека с жидкостным охлаждением для тяжелых условий эксплуатации для автопарка, 6 отсеков с воздушным охлаждением для общественного пользования, все в одном шкафу.

Временная или событийная зарядка, при которой конфигурация с 16 терминалами устанавливается на сезон, а затем частично удаляется.

Многоэтапные тендеры, в ходе которых коммунальное предприятие единожды утверждает мощность в 720 кВт, а оператор поэтапно устанавливает оборудование.

Логика распределения мощности между 2–16 розетками

Контроллер рассматривает 720 кВт как один пул, а каждый терминал — как ответвитель. Когда сеанс запускается, пул проверяет его запрос на наличие свободных ресурсов и предоставляет мощность; уже запущенные сеансы не прерываются, они просто видят, как пул вокруг них сжимается.

За 16 активных сессий каждый автомобиль получает примерно 45 кВт, что по-прежнему увеличивает средний показатель EV с 20% до 80% примерно за час. За 4 активных сеанса каждый автомобиль может потреблять до 180 кВт, а один автомобиль может потреблять полные 720 кВт, если больше ничего не заряжается.

Настройка приоритета в OCPP позволяет оператору защитить отсеки автопарка: депо может ограничить мощность общественных терминалов до 30 кВт, гарантируя при этом ток 600 А для собственных грузовиков. Все это конфигурация, а не инженерия.

Запросы напряжения также имеют значение. Диапазон выходного напряжения 300–1000 В постоянного тока охватывает легковые автомобили класса 400 В и грузовики класса 800 В, подключенные к одной шине, поэтому архитектура не затруднительна.

Тестирование соответствия и обеспечение качества

Гибкость расширения ничего не значит, если сертификация не распространяется на поставляемую вами конфигурацию, поэтому каждая комбинация тестируется как система.

Список стандартов UL 2202-2022 и UL 2231-2 относится к шкафу с количеством розеток от 2 до 16, а не только к эталонной конфигурации.

Испытание корпуса IP54 охватывает шкаф и клеммы; образцы проходят водоструйную очистку и испытания на пыль в соответствии с программой листинга.

Коэффициент мощности измеряется при полной нагрузке на каждом шкафу и перед выпуском должен составлять ≥0,99.

В ходе 48-часовой проверки каждое устройство проходит циклы частичной нагрузки, полной нагрузки и холостого хода, при этом данные регистрируются для каждого серийного номера.

Заводские ворота включают проверку крутящего момента, проверку прокладки кабелей и окончательную проверку вставки разъема на каждом пистолете.

Внутри нашего завода: роботизированная сварка до окончательного испытания

Шаг 1. Штамповка на станке с ЧПУ и лазерная резка формируют корпуса из рулонов стали с покрытием.

Шаг 2. Сварочные роботы FANUC собирают рамы; Листогибочные прессы TRUMPF складывают внешние панели.

Шаг 3. Порошковое покрытие и отверждение в печи придают покрытию класса IP54 долговечность.

Шаг 4. Подключение выключателей и распределительных устройств переменного тока происходит на линии переменного тока; Сборка модуля постоянного тока производится отдельно.

Шаг 5. Контроллер распределения прошивается с использованием клиентской конфигурации OCPP и количества терминалов.

Шаг 6. Тест на полную нагрузку мощностью 720 кВт проверяет эффективность, коэффициент мощности и пульсации выходного сигнала.

Шаг 7. Подразделения проходят 48-часовую обкатку; любая неисправность вызывает доработку и новый цикл испытаний.

Шаг 8. Окончательная проверка и упаковка; Годовая мощность завода превышает один миллион единиц, а в 2024 году поставки превысят один миллион.

Руководство по выбору размера: оружие, мощность и поведение в очереди

Начните с очереди, которую вы примете. Если 10-минутное ожидание является пределом, то станции требуется примерно одно орудие на 12 автомобилей в час пиковой нагрузки. Согласно этому эмпирическому правилу, на оживленной шоссейной площади должно быть от 8 до 16 орудий, а в небольшом городке — от 2 до 4.

Затем проверьте мощность на пистолет. При средней мощности ниже 40 кВт сессии продолжаются более часа, и водители уходят. Если в вашем прогнозе средняя мощность составляет менее 40 кВт, ответ будет меньше, а не больше.

Не покупайте 16 пушек на участок мощностью 720кВт и суточным объемом 20 машин. Кабинет поддерживает это, но модель очереди в этом не нуждается, и инвестиции в терминалы простаивают. Начните с 4, доведите до 8, наблюдайте за данными.

Одно честное замечание: если на вашем объекте никогда не будет более 4 орудий и никогда не будет видно грузовиков, интегрированное устройство с более низким классом мощности будет более дешевым решением. Гибкость разделенной архитектуры имеет свою цену, и вам не придется платить ее за угловой участок.

Почему операторы объектов выбирают AMPPAL для роста

Клеммы заказываются партиями для одного шкафа, поэтому второе расширение требует доставки терминала, а не новой электроустановки.

Доставка в течение 15–20 рабочих дней после утверждения чертежа и минимальный заказ одного контейнера, что подходит для поэтапного внедрения.

Брендинг OEM/ODM, нестандартная длина кабелей и наборы разъемов для каждой партии, поэтому каждое расширение может соответствовать требованиям рынка.

В списке UL 2202-2022 и UL 2231-2; CE, CB и TUV для других регионов.

Основанный в 2014 году производитель с более чем 260 сотрудниками и более чем 40 странами экспорта, а также более чем 200 станциями, которыми мы управляем сами.

Упаковка, загрузка контейнеров и документы

Шкаф упакован в деревянный ящик со стальным каркасом и подъемными проушинами; клеммы уложены на поддоны со свернутыми кабелями и мягкими разъемами. Планы погрузки составляются для каждого заказа, поэтому в 40-футовый контейнер высокого куба помещается шкаф плюс фактически заказанная вами терминальная партия.

Условия: FOB Нинбо или CIF до места назначения. Комплект документов, счет-фактура, упаковочный лист, коносамент и протоколы испытаний UL отправляются из нашего офиса в течение 3 рабочих дней с момента отправки.

Для поэтапных проектов мы можем разделить поставки, отправляя сначала шкафы, а затем терминальные партии, каждый раз с отдельным оформлением документов.

Послепродажная поддержка и выездное обслуживание

Двухлетняя стандартная гарантия на шкаф, клеммы, модули и контроллер.

В наличии запасные клеммы и силовые модули; перекрестный обмен при гарантийном отказе в течение 5 рабочих дней.

Удаленная диагностика OCPP для настроек очереди, ограничения мощности и журналов неисправностей без посещения технического специалиста.

Руководство по вводу в эксплуатацию для каждой партии расширения, включая контрольный список для добавления пистолетов в рабочий шкаф.

Обновления встроенного ПО и шаблоны конфигурации доступны каждому клиенту, поэтому новые терминалы автоматически присоединяются к пулу.

Замечания по использованию для конфигураций с несколькими пистолетами

Неправильно: добавление терминалов сверх номинальных 16 розеток. Справа: остановитесь на 16 и закажите второй шкаф, когда того потребует очередь.

Неправильно: настроить каждую пушку на максимальную мощность в OCPP. Справа: настройте ограничения для каждого терминала, чтобы пул не исчерпывался одним остановом.

Неправильно: оставлять неиспользуемые клеммы включенными зимой. Справа: используйте режим ожидания для каждой розетки, чтобы сократить потери на холостом ходу.

Неправильно: смешивать регионы 50 Гц и 60 Гц на одном общем канале. Справа: перед установкой убедитесь, что входное напряжение на объекте соответствует 480 В переменного тока ±10 % при частоте 50/60 Гц.

Неправильно: пропуск ежеквартальной очистки фильтра на клеммах с воздушным охлаждением по мере увеличения количества пистолетов. Справа: включите график обслуживания терминалов, который будет зависеть от количества торговых точек.

Что говорят операторы станций через шесть месяцев

Оператор шоссейной дороги в Техасе, США, открыл свою деятельность с 6 пушками в шкафу мощностью 720 кВт, а через пять месяцев расширил их до 12. Его отчет: вторая партия терминалов была запущена через два дня, и во время расширения шкаф ни разу не пришлось открывать.

Менеджер автобусного парка в Баку (Азербайджан) управляет 16 пистолетами в одном шкафу и жалуется только на то, что панель управления OCPP не отображает историю сеансов каждого оружия достаточно далеко для его ежемесячных отчетов. Время безотказной работы самого оборудования составило 99,2%.

Застройщик торгового центра в Дубае, ОАЭ, начал с 4 пистолетов мощностью 720 кВт и описывает очередь как управляемую, но признает, что недооценил, сколько водителей будут взимать плату в вечерний пик, и планирует установить второй шкаф вместо того, чтобы размещать все 16 пистолетов в этом месте.

Часто задаваемые вопросы: масштабирование вашей станции

Вопрос: Действительно ли шкаф мощностью 720 кВт может запускаться с двумя пистолетами?

О: Да, минимальный заказ — 2 терминала; больше добавляются позже к тому же шкафу.

Вопрос: Сколько времени занимает добавление терминалов к работающей станции?

О: Обычно один рабочий день на монтаж, прокладку кабелей и настройку OCPP.

В: Что происходит с мощностью оружия по мере заполнения сайта?

О: Пул делится поровну по запросу; при 16 сеансах каждый получает около 45кВт, при 4 сеансах около 180кВт.

В: Нужна ли мне кормушка большего размера, если я добавлю оружие позже?

О: Нет, входная мощность 720 кВт останется прежней; меняется только фурнитура розетки.

Вопрос: Могут ли грузовые и легковые автомобили использовать один шкаф?

О: Да, с клеммами с жидкостным охлаждением на 600 А для грузовых автомобилей и с воздушным охлаждением на 250 А для легковых автомобилей.

Вопрос: Является ли 16 орудий жестким пределом?

О: Да, за шкаф; кроме того, добавьте второй шкаф и разделите сайты в OCPP.

Вопрос: Какие разъемы могут быть установлены на клеммах?

A: CCS1, CCS2, GB/T, CHAdeMO и NACS, назначаемые для каждого терминала.

Вопрос: Каковы сроки поэтапного внедрения?

О: Каждая партия отправляется через 15–20 рабочих дней после утверждения чертежа, поэтому поэтапность не замедлит вашу работу.
