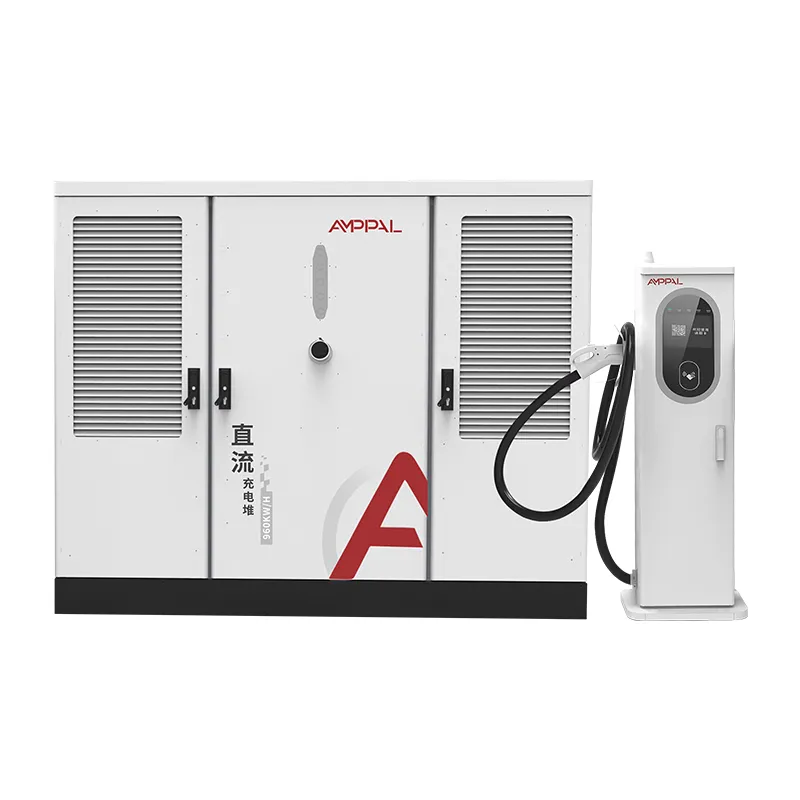

Сверхбыстрая система зарядки электромобилей постоянного тока сплит-типа мощностью 600 кВт для больших зарядных станций

Разделенная архитектура: что на самом деле дает вам разделение шкафа

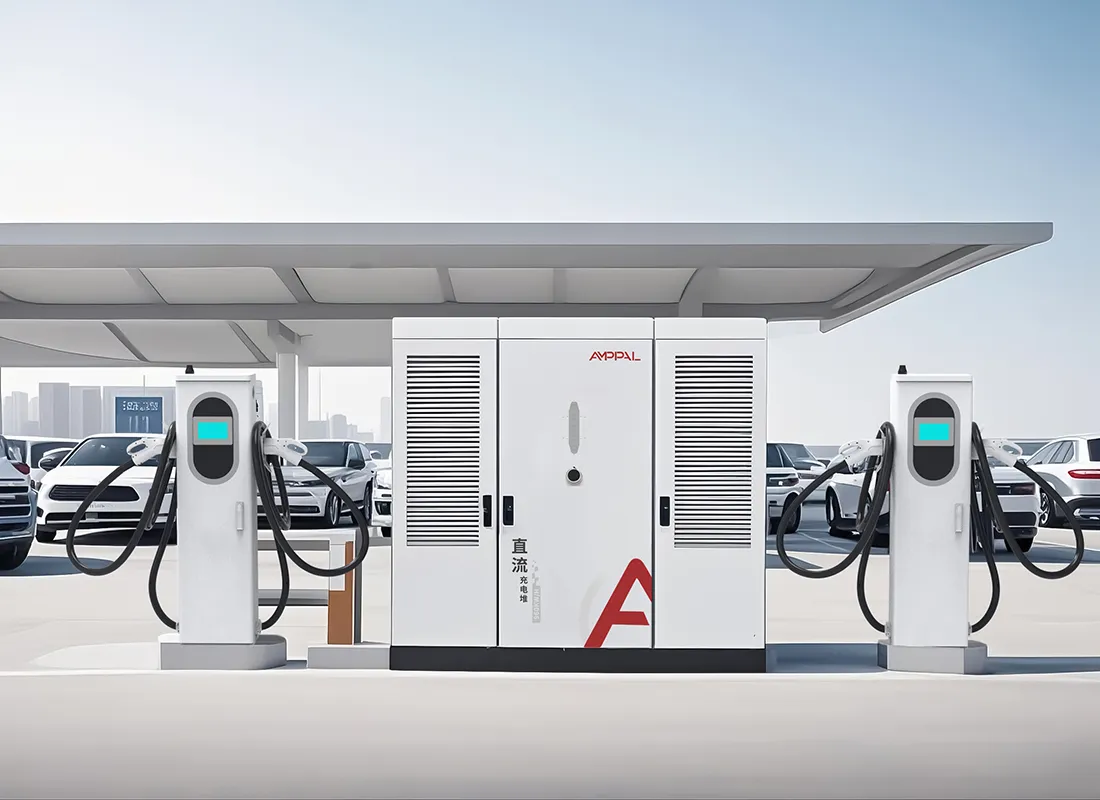

Большинство зарядных станций расположены задом наперед: самое тяжелое и шумное оборудование оказывается посреди парковки, рядом с автомобилями. Система сплит-типа меняет ситуацию. Силовой шкаф размерами 2200 x 1800 x 1000 мм, часть, которая преобразует переменный ток в постоянный и несет шум вентилятора 65 дБ, устанавливается в угол, подсобное помещение или за забор. Рядом с автомобилем находится только терминал — дозатор размером 1517 x 650 x 300 мм с кабелем и разъемом.

Это разделение звучит просто, но оно меняет почти все в том, как строится и работает станция. Тяжелые входные кабели подводятся к шкафу один раз; Подача постоянного тока на каждую клемму короткая, и ее легко проложить под отсеком. Вы перестанете спорить с арендодателями о площади помещений, ведь самые дорогие квадратные метры в доме – это те, что под машиной.

Основные преимущества сплит-системы мощностью 600 кВт

Эту компоновку от встроенного шкафа мощностью 600 кВт отделяют шесть практических отличий, и ни одно из них не является косметическим.

Размещение шкафа свободное: блок питания размещают в машинном помещении, огороженном углу или под навесом, а терминал занимает лишь небольшой участок рядом с отсеком.

Рост означает добавление терминалов, а не шкафов. Сайт, который начинается с 4 пистолетов, может увеличиться до 8 или 12, используя тот же шкаф, поскольку пул мощности и количество розеток являются независимыми решениями.

Неисправная колонка останавливает одну ячейку, а не станцию. Поменяйте терминал примерно за 30 минут, пока остальные пушки продолжают заряжаться.

Жара и шум покидают пассажирскую зону. Фанаты живут рядом со шкафом, поэтому водители ждут тихо.

Кабельные трассы остаются короткими. Цепь постоянного тока между шкафом и терминалом рассчитана на отсек, а не на всю партию, что снижает затраты на установку одного места.

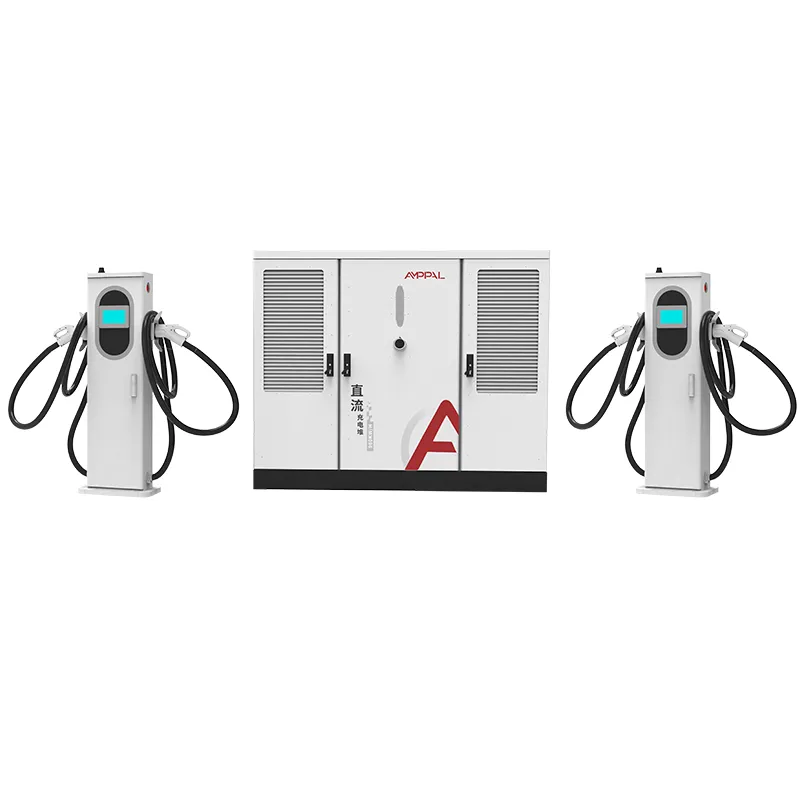

Один шкаф, от 2 до 16 пистолетов. Количество терминалов выбирается во время заказа и изменяется позже, поэтому ваши инвестиции в электроэнергию не привязаны к сегодняшнему трафику.

Технические характеристики

Где сплит-система мощностью 600 кВт заслуживает своего места

Автопарки, где автобусы или грузовики паркуются рядами, а электростанция может располагаться у задней стены.

Площади на шоссе, где бордюрное пространство рядом с ларьком стоит больше, чем площадь шкафа.

Переоборудование заправочной станции, где существует навес, но единственным внутренним местом является киоск.

Городские объекты с ограничениями по уровню шума: терминал бесшумен, а шумное оборудование находится вдали от домов.

Многоэтажные автостоянки, где первый этаж отведен под транспортные средства, а кабинет находится в служебном коридоре.

Как взаимодействуют силовой шкаф и клеммы

Внутри шкафа модули выпрямителя преобразуют входное напряжение переменного тока 480 В ±10 % в шину постоянного тока 300–1000 В постоянного тока. Контроллер на стороне шкафа связывается с каждым терминалом по линии постоянного тока и в реальном времени решает, какую часть мощности в 600 кВт получит каждый активный пистолет.

Клеммы намеренно просты: они держат разъем, кабельную прокладку, плату или подтверждение связи OCPP, а в варианте с жидкостным охлаждением - контур охлаждения на 600 А. Поскольку интеллект находится в шкафу, модернизация объекта с клемм с воздушным охлаждением на 250 А на клеммы с жидкостным охлаждением на 600 А не требует нового блока питания.

Когда автомобиль подъезжает, система считывает запрос напряжения, распределяет мощность и увеличивает ее. Когда сеанс заканчивается, эта часть пула мощностью 600 кВт передается следующему транспортному средству в течение нескольких секунд. Станции на OCPP 1.6 или 2.0 могут удаленно контролировать и ограничивать весь сайт.

Сертификация и гарантия качества

Серия AF-DC-600 покидает наш завод в Юэцине с сертификатами, которые требуются для североамериканских проектов, подкрепленными испытаниями, которые каждое устройство повторяет перед упаковкой.

UL 2202-2022 для оборудования системы зарядки электромобилей и UL 2231-2 для системы защиты персонала; оба указаны на этикетке устройства.

Степень защиты IP54 подтверждена пыле- и водоструйными испытаниями на выборочных корпусах.

Солевой туман в течение 96 часов на шкафах и корпусах терминалов для прибрежных участков.

Перед упаковкой в ​​ящик каждый шкаф проходит прогрев при полной нагрузке; Записи испытаний хранятся по серийному номеру.

Знаки CE, CB и TUV охватывают рынки, на которых они используются, поэтому одна производственная линия обслуживает более 40 стран.

Как мы собираем серию AF-DC-600

Шаг 1. Рулоны стали режутся и штампуются на револьверных прессах с ЧПУ, а затем разрезаются лазером там, где этого требуют профили.

Шаг 2. Роботы-манипуляторы FANUC сваривают каркас шкафа и клеммные коробки на тех же линиях, которые используются для крупносерийных экспортных единиц.

Шаг 3. Гибочные машины TRUMPF сгибают панели; Корпуса покрыты порошковой краской и подвергнуты термической сушке.

Шаг 4. Компоненты на стороне переменного тока, выключатели, контакторы и распределительные устройства подключаются на специальной сборочной линии переменного тока.

Шаг 5. Модули выпрямителя и контроллер устанавливаются на линии постоянного тока и хранятся отдельно от сети переменного тока, чтобы избежать перекрестного загрязнения.

Шаг 6. Каждый шкаф нагружается до полной мощности 600 кВт на блоке резистивной нагрузки и проверяется на эффективность, коэффициент мощности и пульсации.

Шаг 7. Устройства проходят 48-часовую приработку с циклическими нагрузками; отказы перерабатываются и повторно тестируются, а не отправляются.

Шаг 8. Заключительная проверка проверяет крутящий момент, прокладку кабеля, маркировку и серийные номера перед упаковкой.

Является ли сплит-система подходящей планировкой для вашего сайта?

Выбирайте разделение, если вы планируете расширяться, если место для парковки ценно или вам нужно изолировать шум и тепло. Выберите его, если в вашем подсобном помещении можно разместить шкаф высотой 2200 мм, а на объекте есть путь для подачи постоянного тока.

Пропустите его, если у вас есть один объект с двумя пушками без плана расширения: интегрированное устройство стоит дешевле и устанавливается быстрее. Пропустите его, если на сайте вообще нет места для большого шкафа, и пропустите его, если трафик составляет менее четырех сеансов в день на одно орудие, потому что математика окупаемости редко работает при таком использовании.

Если у вас есть сомнения, пришлите нам план участка. Прежде чем принять решение, мы рассчитываем длину кабеля постоянного тока, падение напряжения и количество клемм.

Почему покупатели выгодно сравнивают нас со сплит-системами

Прямые цены с завода от Zhejiang Anfu New Energy Technology Co., Ltd., производителя, основанного в 2014 году со штатом более 260 сотрудников.

Доставка в течение 15-20 рабочих дней после утверждения чертежа; Минимальный заказ начинается с одного контейнера.

В списке UL 2202-2022 и UL 2231-2, а не в заявлении.

OEM/ODM: ваш логотип, цвет вашего HMI, длина вашего кабеля, настройки вашего сервера OCPP.

Более 200 зарядных станций, которые мы эксплуатируем сами, предоставляют нам рабочие данные, которые мы фактически используем при проектировании.

Упаковка и доставка

Шкаф поставляется в деревянном ящике со стальным каркасом размером примерно 2300 x 1900 x 1150 мм с обивкой и точками подъема; Терминалы перемещаются на поддонах со свернутыми и защищенными кабелями. Контейнер высотой 40 футов вмещает один шкаф и до восьми терминалов, в зависимости от состава.

Мы отправляем товар FOB Нинбо или CIF в ваш порт. Коммерческий счет, упаковочный лист, коносамент и протоколы испытаний UL выдаются в течение 3 рабочих дней с момента погрузки.

Для заказов, направляемых в США, мы подготавливаем дополнительную документацию, которую запрашивает ваш брокер, включая сертификат происхождения.

Послепродажное обслуживание и запасные части

Двухлетняя стандартная гарантия распространяется на модули питания, клеммы и контроллер; модули заменяются, а не ремонтируются в полевых условиях.

Запасные клеммы и силовые модули имеются на складе для быстрой отправки; Блок обмена может быть отправлен до того, как вы вернете неисправный.

OCPP обеспечивает удаленную диагностику: наши инженеры читают журналы и настраивают параметры без выезда на объект.

Круглосуточный ответ на гарантийные претензии по электронной почте или WhatsApp; Отправка замены в течение 5 рабочих дней.

Рекомендации по техническому обслуживанию: очищайте фильтры клемм ежеквартально, ежегодно проверяйте крутящий момент клемм и применяйте обновления встроенного ПО по мере их выпуска.

Замечания по установке и использованию

Неправильно: устанавливать клемму там, где кабель постоянного тока должен пересекать полосу движения автомобиля. Справа: проложите корм под отсеком или вдоль защищенной стены, чтобы его нельзя было переехать.

Неправильно: блокировать заднюю вентиляционную панель шкафа. Справа: оставьте зазор 500 мм позади и над шкафом для обеспечения циркуляции воздуха.

Неправильно: использовать клемму в качестве тягового якоря для кабеля. Справа: проведите трос вручную и позвольте компенсатору натяжения принять нагрузку.

Неправильно: оставить на станции учетные данные OCPP по умолчанию. Правильно: смените пароли и включите удаленный мониторинг перед первым сеансом клиента.

Неверно: если предположить, что каждая пушка может одновременно потреблять 600 кВт. Справа: планируйте сеансы, зная, что мощность распределяется между 2–16 орудиями.

Отзывы о сплит-блоке мощностью 600 кВт

Оператор автопарка в Джидде, Саудовская Аравия, управляет тремя сплит-шкафами мощностью 600 кВт в складе с 26 отсеками. Его комментарий через восемь месяцев: терминалы работали нормально все лето, но в кабинете требовался второй кондиционер. Он занижал комнату, а не зарядное устройство.

Разработчик объекта в Казахстане соединил этот шкаф с восемью терминалами с воздушным охлаждением на придорожной площади. Решающим фактором, по его словам, стала возможность добавить еще четыре терминала позже, не затрагивая силовое помещение, а вентиляторы мощностью 65 дБ так и не достигли зоны ожидания водителей.

Дистрибьютор из Мехико поднял противоположный вопрос: кабель терминала, когда он новый, жесткий. Он ослабляется через несколько недель использования, и теперь мы предварительно сгибаем кабели на заводе перед отправкой. Его парк из десяти единиц с тех пор не видел ни одного отказа модуля.

Часто задаваемые вопросы

Вопрос: Могу ли я позже добавить дополнительные пистолеты к сплит-системе мощностью 600 кВт?

А: Да. Количество терминалов устанавливается во время заказа, но изменяется позже; шкаф уже поддерживает от 2 до 16 орудий.

Вопрос: Терминал действительно молчит?

О: Стандартный терминал с воздушным охлаждением практически бесшумен; с жидкостным охлаждением гудит так же громко, как настольный ПК.

Вопрос: Какое входное напряжение мне нужно на месте?

О: 480 В переменного тока ±10 % при 50/60 Гц, коммерческий стандарт Северной Америки.

Вопрос: Могут ли клеммы питания одного шкафа располагаться в разных местах?

О: Да, в пределах практического расстояния кабеля; мы рассчитываем падение напряжения и размер кабеля на основе плана вашего объекта.

Вопрос: Нужен ли системе трансформатор?

О: На большинстве объектов шкаф питается напрямую от сети 480 В; Если ваша энергосистема подает среднее напряжение, сначала отключается трансформатор.

Вопрос: Что произойдет, если один из модулей питания выйдет из строя?

О: Шкаф снижает мощность на долю этого модуля и продолжает заряжаться; вы меняете модуль, пока работает остальная часть станции.

Вопрос: Какие разъемы доступны?

О: CCS1, CCS2, GB/T, CHAdeMO и NACS в любом сочетании на терминалах.

Вопрос: Является ли сплит-система мощностью 600 кВт излишней для небольшого города?

О: Да, для угловой площадки с двумя орудиями интегрированная установка обходится дешевле; для любого сайта с планом роста — нет.
