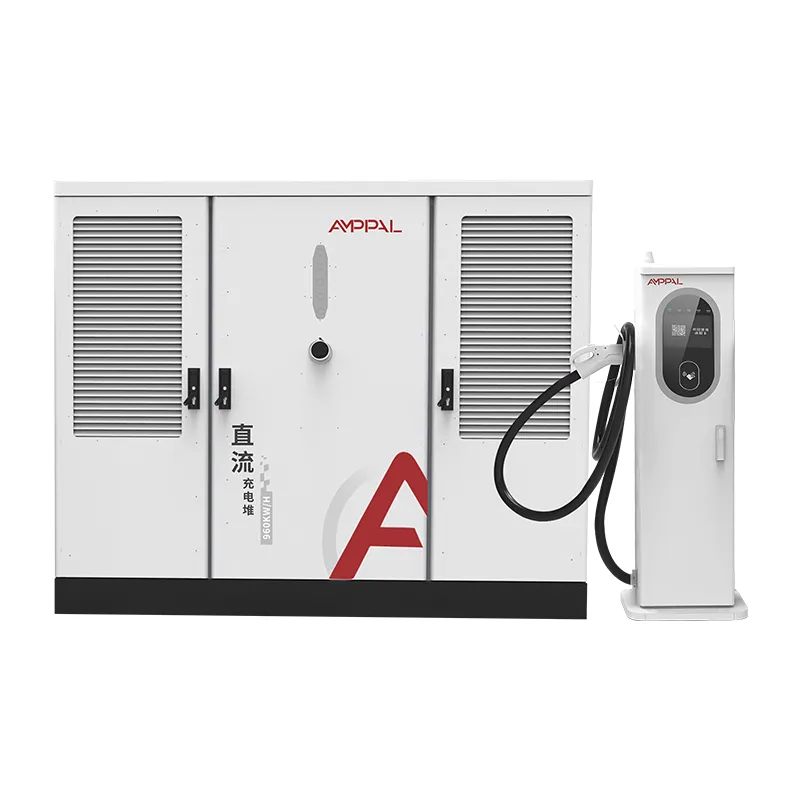

Мощная раздельная система зарядки электромобилей постоянного тока мощностью 800 кВт для коммерческих зарядных станций

Что на самом деле охватывают сертификаты UL

В Северной Америке маркировка CE не принимается в качестве доказательства безопасности установки зарядного устройства. Он принимает список, а для оборудования для быстрой зарядки постоянным током этот список соответствует UL.

Эта сплит-система мощностью 800 кВт соответствует UL 2202-2022, стандарту для оборудования систем зарядки электромобилей, и UL 2231-2, стандарту для системы защиты персонала, которая защищает оператора от поражения электрическим током. Оба напечатаны на паспортной табличке и оба выдерживают проверку органа, осуществляющего юрисдикционную проверку.

На этой странице описаны два стандарта: конструкция входа 480 В для Северной Америки, а также точки соответствия, которые предотвращают доработку проектов.

Мы должны прямо сказать, чем не является эта страница: это не юридическая консультация, а местные нормы и правила различаются в зависимости от штата и округа. Это практическая картина того, как включенная в список система мощностью 800 кВт преодолевает препятствия, которые мы чаще всего видим в проектах в США и Канаде.

Доступ к рынку Северной Америки: UL против CE

Разница между маркировкой CE и внесением в список UL не заключается в оформлении документов. Вопрос в том, можно ли законно установить и застраховать оборудование.

CE — это декларация производителя; UL представляет собой сторонний список, подтвержденный заводскими проверками и последующими аудитами.

В большинстве юрисдикций США, коммунальных предприятиях и страховых компаниях требуется список испытательных лабораторий, признанный на национальном уровне, который не предоставляет только CE.

UL 2202-2022 охватывает оборудование системы зарядки в целом: корпус, проводку, входные и выходные цепи.

UL 2231-2 охватывает систему защиты персонала, цепь защитной блокировки между разъемом и выходом постоянного тока.

В обоих списках система мощностью 800 кВт готова к выдаче разрешения без специальной инженерной оценки в большинстве штатов.

В Канаде то же оборудование можно сравнить с аналогами CSA; наши файлы UL поддерживают этот путь.

Технические характеристики

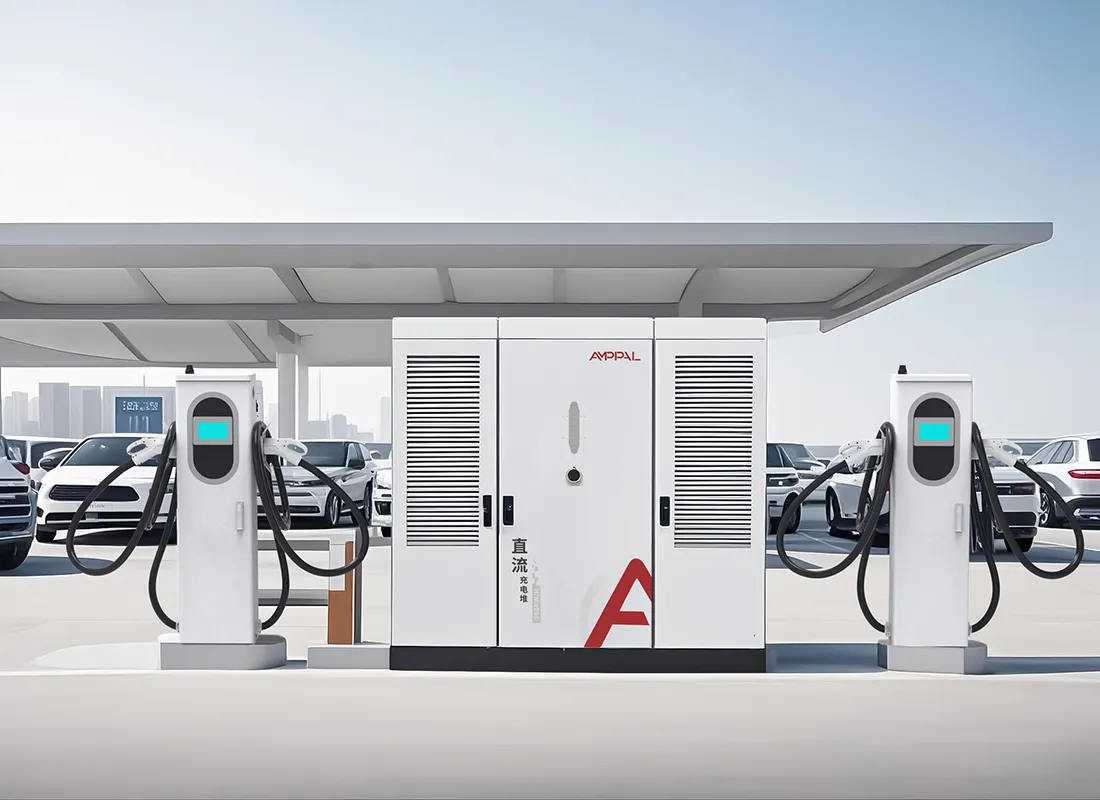

Объекты в США и Канаде, рассчитанные на 800 кВт

Станции межгосударственного коридора, где уже существует трехфазное напряжение 480 В, а контрактная мощность составляет 800 кВт.

Стоянки для грузовиков и зоны отдыха участвуют в торгах по NEVI или финансируемым государством программам, для которых требуется указанное оборудование.

Корпоративные и автопарки заменяют дизельную инфраструктуру мощной зарядкой постоянного тока.

Торгово-развлекательные центры с большими парковками и единственным выделенным трансформатором.

Пилотные проекты коммунальных предприятий, демонстрирующие зарядку высокой мощности в распределительной сети.

Структуры аэропортов и транзитных парковок, где одна линия 480 В питает несколько зарядных зон.

От служебного входа 480 В до выхода CCS1

Шкаф разработан в соответствии с коммерческим стандартом Северной Америки: 480 В переменного тока ±10% при трехфазном входе 50/60 Гц. Между стандартной сетью 480 В и шкафом не требуется повышающий трансформатор; каскад выпрямителя преобразуется непосредственно в шину постоянного тока 300–1000 В.

Коррекция коэффициента мощности удерживает входной сигнал на уровне ≥0,99, что обеспечивает чистоту измерения потребления и позволяет избежать штрафных санкций по коммерческим тарифам, включающим реактивную мощность.

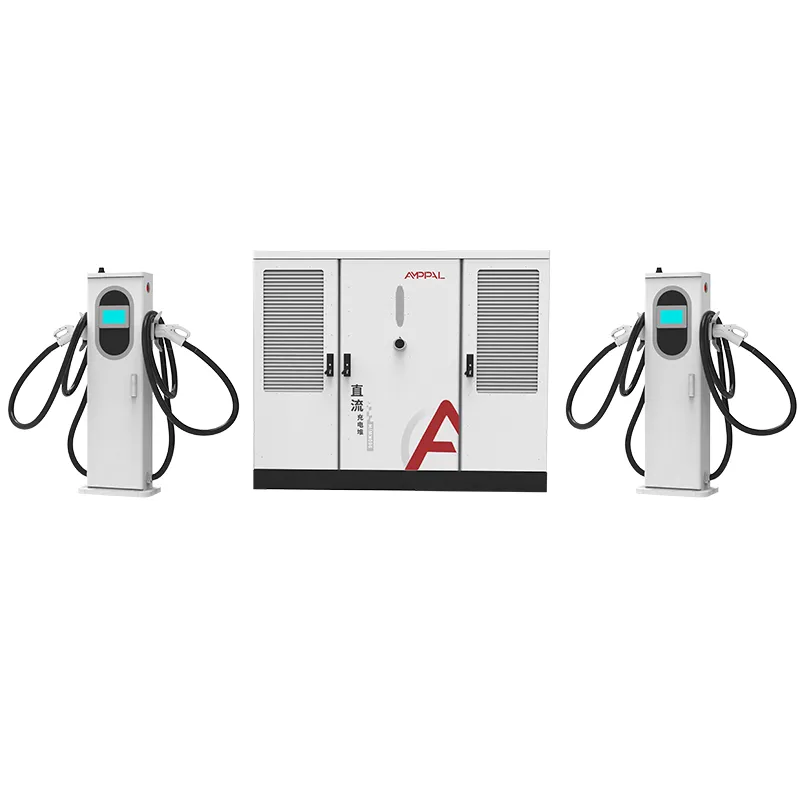

Бассейн мощностью 800 кВт питает от 2 до 16 терминалов. Каждый терминал согласовывает свой ток с контроллером, поэтому стойка с жидкостным охлаждением на 600 А и стойка с воздушным охлаждением на 250 А сосуществуют в одном шкафу, а выходные разъемы соответствуют рыночным: CCS1 для Северной Америки, доступен NACS.

Замыкание на землю и защита персонала обрабатываются внутри шкафа в соответствии с UL 2231-2, а станция подключается к серверным модулям OCPP 1.6 или 2.0 для управления нагрузкой и дистанционного управления.

Нагрев контролируется собственной системой охлаждения корпуса, поэтому уровень шума ≤65 дБ сохраняется даже при полной мощности. Это имеет значение на коммерческих участках, где граница соседнего участка проходит рядом с площадкой для оборудования.

Маркировка UL, NEC 625 и принятие AHJ

Получение разрешений – это то место, где перечисленное оборудование окупает себя. Во время проверки имеют значение три документа, и мы предоставляем их все.

Маркировка UL на паспортной табличке, соответствующая номеру модели в нашем листинге, — это то, что фотографирует инспектор.

Статья 625 NEC касается установки зарядного оборудования для электромобилей; В нашем руководстве по установке шкаф соответствует требованиям к питающим устройствам, сверхтокам и средствам отключения.

NFPA 70 — это сам кодекс, а статья 625 находится внутри него; В обзоре AHJ основное внимание уделяется заземлению, соединению и отключению в пределах видимости.

Мы предоставляем протоколы испытаний UL и сертификат соответствия для конкретных поставляемых серийных серий.

В состав входной документации входит схема подключения 480 В и графики моментов для сервисного подключения.

Для финансируемых проектов наша документация UL соответствует спискам оборудования, которые NEVI и государственные программы требуют от участников торгов.

Производственный процесс для устройств, внесенных в список UL

Шаг 1. Корпуса штампуются и вырезаются лазером из рулонов стали, а затем свариваются роботом на линиях FANUC.

Шаг 2. Листогибочные прессы TRUMPF формируют панели; Далее следует порошковая покраска и отверждение.

Шаг 3. Распределение переменного тока подключается к линии переменного тока с использованием компонентов, признанных UL, и оконечных устройств с регулируемым крутящим моментом.

Шаг 4. На линии постоянного тока устанавливаются выпрямительные модули и плата защиты персонала.

Шаг 5. Каждый шкаф тестируется под нагрузкой до 800 кВт с записью проверок коэффициента мощности, пульсаций и защиты.

Шаг 6. Устройство проходит 48-часовую обкатку; логи привязаны к серийному номеру.

Шаг 7. Образцы для последующей проверки UL отбираются с производства в соответствии с программой листинга.

Шаг 8. Окончательная проверка и упаковка; Всего до 2024 года завод отгрузил более миллиона единиц.

Подходит ли это зарядное устройство для графика вашего проекта?

Выбирайте систему мощностью 800 кВт, внесенную в список UL, если ваш проект находится в США или Канаде, когда спонсору или коммунальному предприятию требуется указанное оборудование или когда ваш AHJ не принимает оборудование, предназначенное только для CE. Это также правильный выбор, если вам нужна одна модель, рассчитанная на количество пистолетов от 2 до 16.

Не выбирайте его для одного розничного магазина с двумя пистолетами на рынке, где нет требований UL; листинг требует затрат, и эту работу там выполнит устройство, предназначенное только для CE.

Перед заказом проверьте свою мощность: шкафу требуется реальная мощность 800 кВт при напряжении 480 В, а также место для бросков тока и измерения. Мы отправляем контрольный список данных объекта вместе с предложением, и наши инженеры проверяют его, прежде чем вы примете решение.

Сроки выполнения также отличаются от рынков, ориентированных только на CE: производственные циклы, включенные в список UL, следуют тому же графику 15-20 рабочих дней, но некоторым проектам в США необходимы листинговые документы заранее для подачи заявок на финансирование. Запрашивайте пакет документации при запросе цены, а не после того, как выиграете тендер.

А если ваш проект является чисто умозрительным, без участка, без договора на коммунальные услуги и без разрешения, подождите, прежде чем делать заказ. Оборудование держится; парковка может и не быть.

Почему AMPPAL для зарядного оборудования, внесенного в список UL

Перечислены стандарты UL 2202-2022 и UL 2231-2, при этом уже проведены последующие заводские проверки.

Доставка 15-20 рабочих дней после утверждения чертежа; MOQ от одного контейнера.

OEM/ODM: брендинг Северной Америки, наборы разъемов NACS или CCS1 и нестандартная длина кабелей.

Пакет документации для брокеров и AHJ: отчеты UL, сертификаты происхождения и электрические схемы.

Производитель со штаб-квартирой в Юэцине, основанный в 2014 году и экспортирующий продукцию в более чем 40 стран, включая США и Канаду.

Паллетирование, подъем и доставка

Шкаф поставляется в ящике со стальным каркасом размером примерно 2300 x 1900 x 1150 мм с четырьмя точками подъема; клеммы уложены на поддоны со свернутыми кабелями и защищенными разъемами. Контейнер высотой 40 футов вмещает шкаф и до восьми терминалов.

Условия доставки — FOB Нинбо или CIF в порт США или Канады. Документы, счет-фактура, упаковочный лист, коносамент, протоколы испытаний UL и сертификат происхождения выдаются в течение 3 рабочих дней с момента погрузки.

В ящике содержится схема крепления шкафа высотой 2200 мм, а в нашем руководстве по вводу в эксплуатацию описаны варианты вилочного погрузчика и крана для данной площадки.

Сеть обслуживания и условия гарантии

Двухлетняя стандартная гарантия распространяется на шкаф, клеммы, силовые модули и контроллер защиты.

Перекрестная замена при гарантийном отказе; Отправка замены в течение 5 рабочих дней со склада.

Удаленная диагностика OCPP и обновления прошивки, выполняемые нашими инженерами в разных часовых поясах.

Комплекты запасных частей для клиентов из Северной Америки: предохранители, разъемы и платы управления хранятся на полке.

Рекомендации по ежегодному техническому обслуживанию включают повторную проверку крутящего момента после первого года эксплуатации и проверку износа разъема каждые 6 месяцев.

Замечания по использованию для установок в Северной Америке

Неправильно: питание шкафа от сети 208В. Справа: подайте трехфазный ток переменного тока 480 В ±10 %, как предполагает список UL.

Неправильно: отсутствие средств отключения в пределах видимости оборудования. Справа: установите разъединитель в соответствии с NEC 625 и нашей схемой подключения.

Неправильно: заземление только через кабелепровод. Справа: проложите специальный заземляющий проводник оборудования в соответствии с руководством по установке.

Неверно: предполагается, что список UL охватывает терминал стороннего производителя, не включенный в список. Справа: используйте терминалы, поставляемые с указанной системой.

Неправильно: пропустить прохождение AHJ перед зарядкой. Справа: пригласите инспектора с файлом UL и протоколами испытаний на руках.

Отзывы операторов об установках, внесенных в список UL

Сеть зарядных станций в Калифорнии, США, ввела в эксплуатацию два шкафа мощностью 800 кВт в коридоре и прошла проверку при первом посещении. Единственная жалоба руководителя проекта: ящик прибыл на два дня позже, чем было указано в расценках на доставку, что отодвинуло ввод в эксплуатацию на выходные.

Подрядчик коммунальных услуг в Онтарио, Канада, использовал схемы подключения 480 В для предварительного заказа электромонтажных работ. Его отзыв заключался в том, что график крутящего момента избавил его от необходимости дорабатывать, хотя ему хотелось, чтобы соединительный кабель был на 0,5 м длиннее для его конструкции кабины.

Оператор автопарка в Огайо, США, использует на своем складе по 10 орудий в каждом шкафу. Через девять месяцев потребовалась замена защелки разъема одного терминала; запасной запасной корабль прибыл через четыре дня, а остальная часть станции никогда не прекращала заряжаться.

Часто задаваемые вопросы: Сертификация и установка

Вопрос: Шкаф мощностью 800 кВт внесен в список UL или только что прошел испытания?

О: Внесено в список согласно UL 2202-2022 и UL 2231-2, проходит постоянные заводские проверки.

Вопрос: Почему CE не работает в США?

Ответ: Для получения разрешений и страхования в США обычно требуется внесение в список испытательных лабораторий, признанных на национальном уровне; CE — это декларация производителя.

Вопрос: Какое входное напряжение необходимо системе?

О: 480 В переменного тока ±10 % при частоте 50/60 Гц, стандартная коммерческая служба Северной Америки.

Вопрос: Требует ли NEC 625 чего-то особенного на объекте?

A: Правильный размер фидера, защита от перегрузки по току и средства отключения в пределах видимости; наше руководство отображает каждое требование.

Вопрос: Могут ли клеммы CCS1 и NACS быть в одном шкафу?

О: Да, наборы разъемов назначаются для каждой клеммы во время заказа.

Вопрос: Нужен ли трансформатор перед шкафом?

О: Только если ваша услуга относится к среднему напряжению; от сети 480 В шкаф подключается напрямую.

Вопрос: Сколько пистолетов может работать в системе мощностью 800 кВт?

A: От 2 до 16, смешивая клеммы с воздушным охлаждением на 250 А и с жидкостным охлаждением на 600 А.

В: Какие документы потребуются моему брокеру и AHJ?

О: протоколы испытаний UL, сертификат происхождения, упаковочный лист и схема подключения — все это входит в комплект поставки.
