Сверхбыстрая зарядная станция для электромобилей Multi-Gun мощностью 360 кВт для автомагистралей

Чего требует шкаф мощностью 360 кВт от окружающей его территории

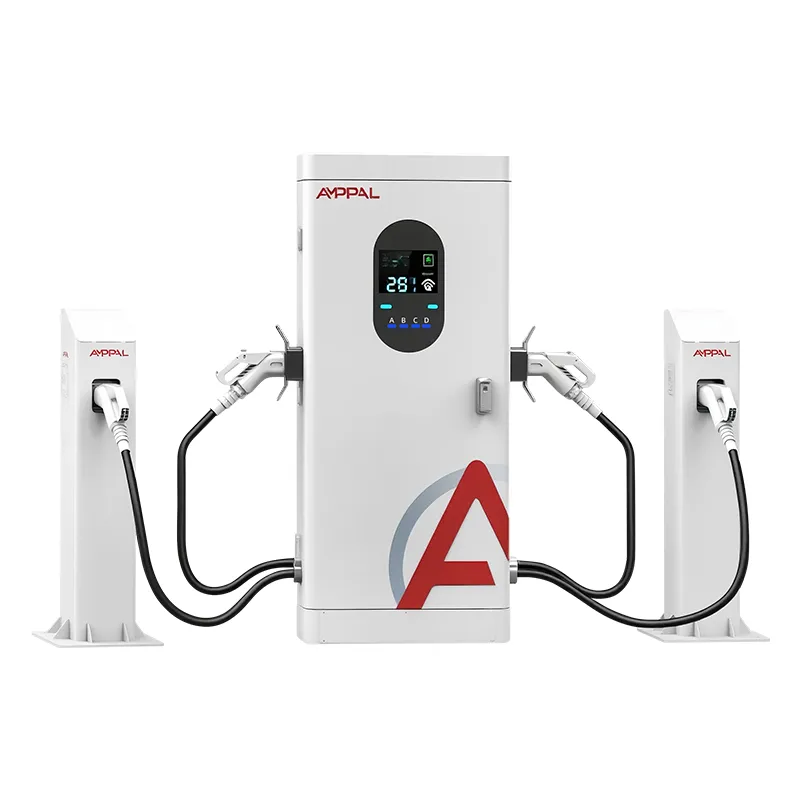

Прежде чем протянуть первый кабель, шкаф мощностью 360 кВт заставляет владельца объекта ответить на вопрос, которого избегает большинство монтажников: откуда берется энергия при полной нагрузке? AF-DC-360-Y-D-Z-4-H — это встроенное зарядное устройство постоянного тока с четырьмя пистолетами, которое потребляет до 360 кВт от одного источника питания переменного тока 380 В и распределяет его по позициям A/B/C/D. На бумаге это зарядное устройство; на практике это небольшая подстанция с сенсорным экраном. Кабинет министров с радостью потребует полной поддержки — вопрос в том, смогут ли ваши трансформаторы, фидеры и тарифная структура выдержать удар без драматизма.

Вот почему эта страница написана для инженеров-проектировщиков и владельцев площадок, а не только для закупок: входная мощность, плата за потребление, тепловое поведение при полной мощности четырех пистолетов и роль светодиодной ленты в большой партии. Сделайте эти четыре правильно, и шкаф станет скучно надежным. Если вы ошибетесь, каждый ежемесячный счет станет сюрпризом.

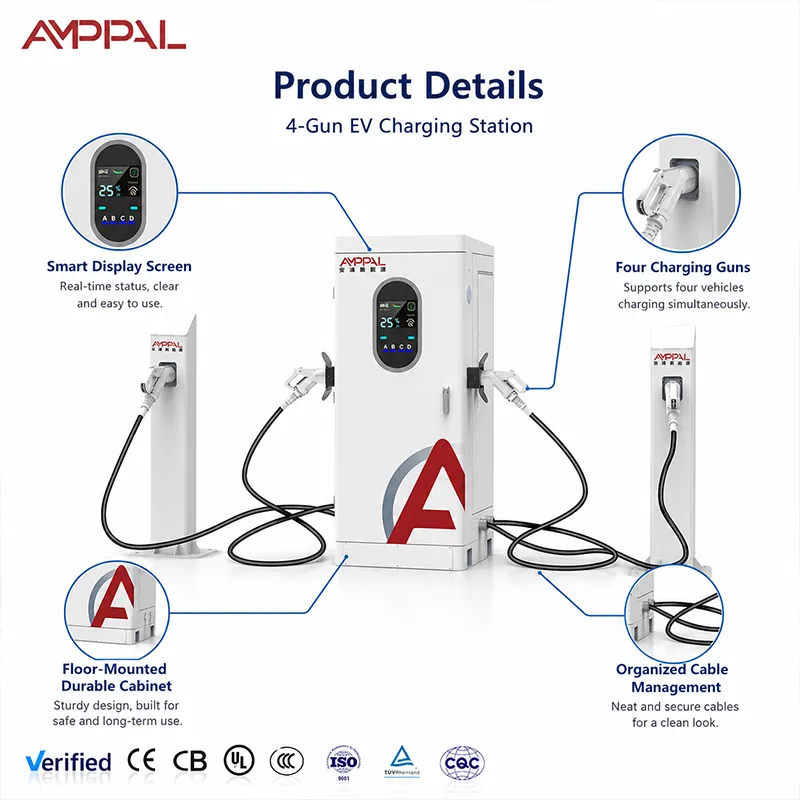

Конструктивные решения, имеющие значение при полной загрузке четырех орудий

Полные 360 кВт достижимы, но редко: при потолке 250 А одинокий автомобиль с напряжением 800 В потребляет до 200 кВт; полный пул появляется, когда несколько автомобилей с напряжением 800 В заряжаются вместе — расчет рассчитан на среднее значение, а не на маркетинговое количество.

Управление нагрузкой OCPP 1.6/2.0 ограничивает общее потребление энергии от серверной части, поэтому шкаф может питаться от питания мощностью менее 360 кВт.

Удобство хранения: шкаф хорошо сочетается с аккумуляторными буферами — заряжайте буфер в непиковое время, позволяйте ему выдерживать утреннюю суету, сокращайте расходы по требованию.

Снижение номинальных характеристик публикуется, а не обнаруживается: температурная кривая показывает, какая мощность является устойчивой при температуре окружающей среды 50°C и всех четырех горячих пистолетах.

Светодиодная полоса в ночное время удваивает количество вывесок: цветовые состояния (холостой ход/зарядка/неисправность) считываются с расстояния 30 метров, поэтому водители перестают кружить.

Измерение по каждому пистолету и полная телеметрия OCPP питают систему управления энергопотреблением, в которой живут операторы узлов.

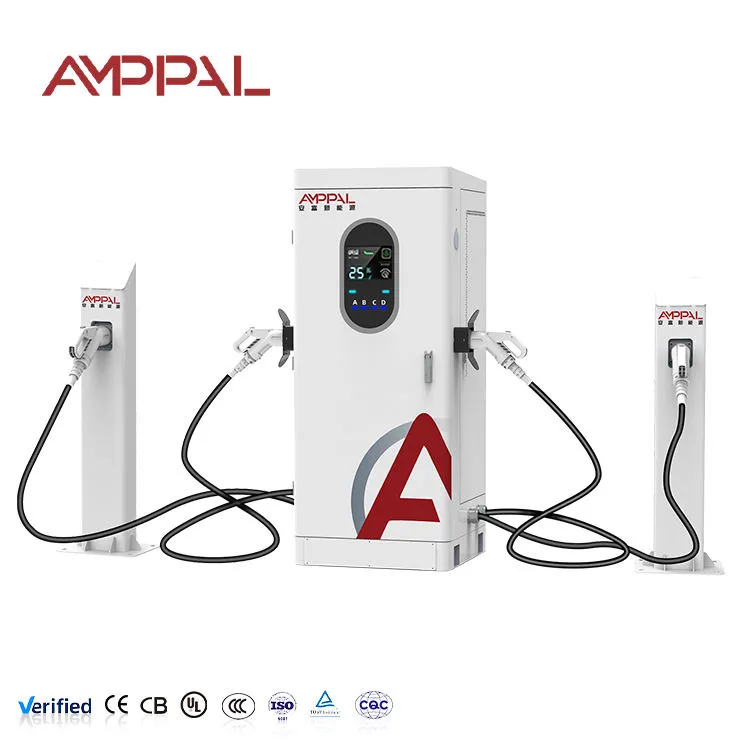

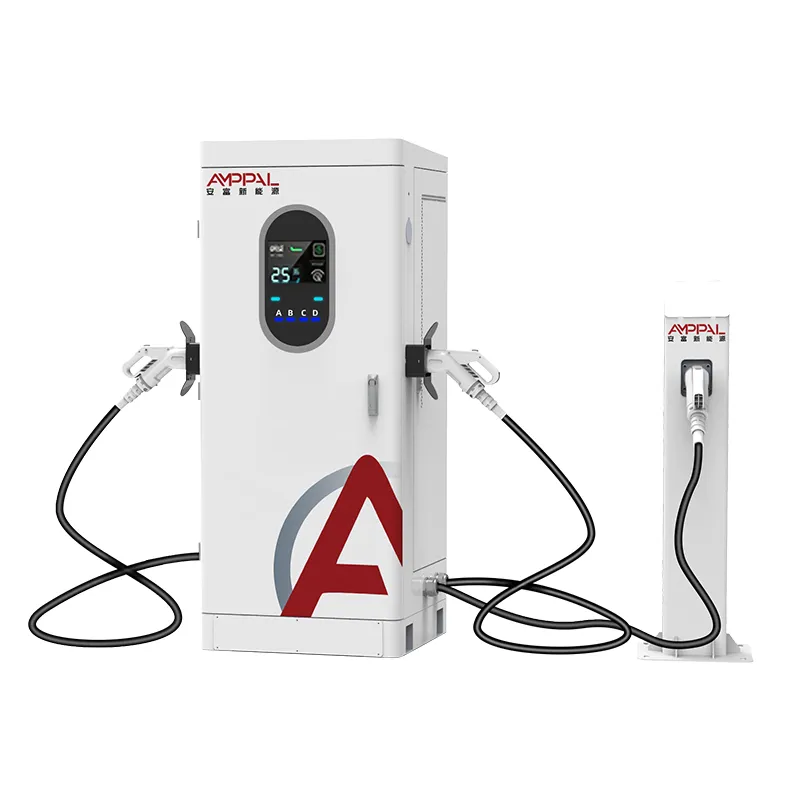

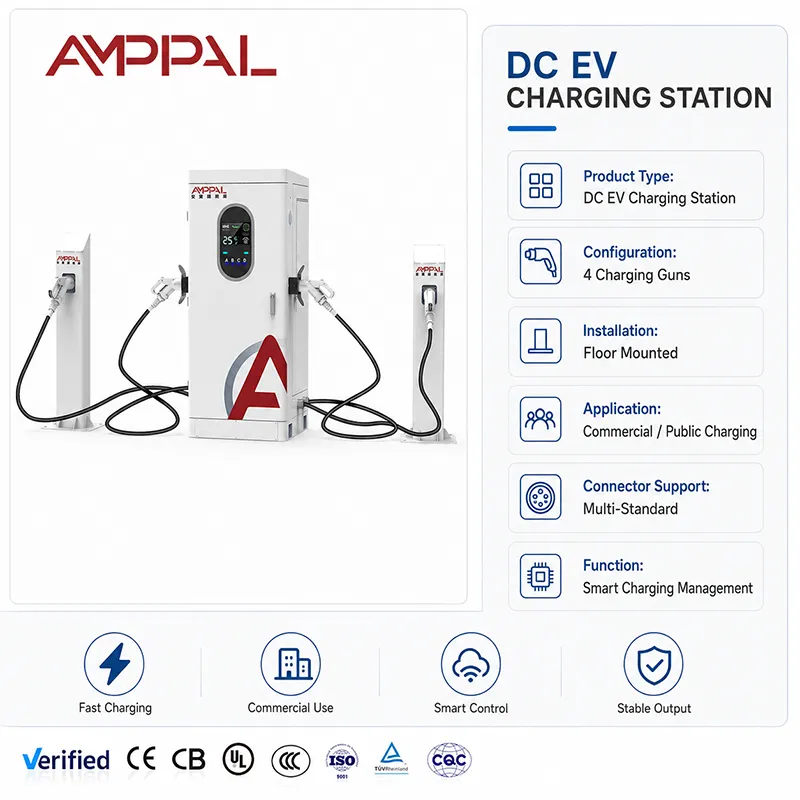

Технические характеристики

Где место шкафу мощностью 360 кВт (а где нет)

Площадки дорожного сервиса с реальным бюджетом-трансформером и круглосуточным трафиком.

Городские автопарки, электрифицирующие десятки автомобилей в одночасье, с солнечными батареями или хранилищами на месте.

Пункты логистики и перевалки грузов, куда волнами прибывают грузовики и фургоны.

Привокзальные площадки аэропортов и автовокзалов с длительным пребыванием и высокой пропускной способностью.

Не для объектов с доступной входной мощностью ниже 250 кВт — шкаф честно говорит о том, что ему нужно, и таким же должен быть сайт.

Термическая стратегия и снижение номинальных характеристик при полной мощности

Шкаф потребляет 360 кВт только тогда, когда это позволяет площадка и транспортные средства этого требуют. Внутри силовые модули охлаждаются принудительным воздухом, воздухозаборник расположен на вентилируемой стороне; Контроллер постоянно следит за температурой модуля и подстраивает выходную мощность в соответствии с опубликованной кривой снижения характеристик, прежде чем что-либо отключится. Жаркий августовский полдень при температуре 50°C может привести к ограничению добычи ниже номинала — это преднамеренная сделка, а не провал.

Со стороны сети арифметика проста: 360 кВт при трехфазном питании 380 В означает примерно 550 А линейного тока при полной нагрузке, что определяет ваш автоматический выключатель, сечение кабеля и запас по высоте трансформатора. Большинство узловых площадок питают шкаф от трансформатора мощностью 400–500 кВА или разделяют площадку на два канала. Управление нагрузкой OCPP также может ограничить мощность шкафа, скажем, 300 кВт во время периодов пиковой нагрузки, в то время как буфер батареи покрывает остальную часть — шкаф рассматривает ограничение как новую общую сумму и распределяет ее между занятыми источниками.

Светодиодная лента заслужила свое место в этом масштабе. На темной, оживленной привокзальной площади его цвет и мигающий узор сообщают водителю с расстояния 30 метров, какой пистолет свободен, какой заряжается, а какой неисправен. Меньшее количество кругов означает более короткие очереди, а данные OCPP для каждого пистолета позволяют проверить влияние ленты на пропускную способность через месяц.

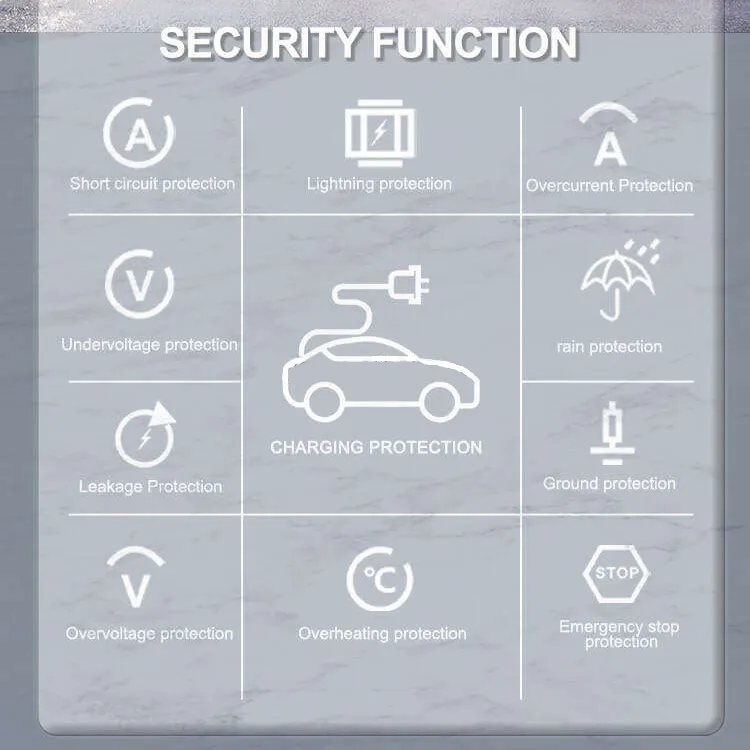

Сертификация шкафа узлового масштаба

Типовые испытания в полном шкафу: ЭМС, диэлектрическая стойкость, защитное заземление — файл, который фактически откроет инженер вашего оператора сети.

96-часовой солевой туман на корпусе и пистолетах; прибрежные узловые центры относятся к этому серьезно.

Термическая выдержка при 50°C и опубликованные рядом данные по снижению номинальных характеристик.

Проверка герметичности IP54 на уплотнениях и сальниках.

ток CE, TUV, UL, CB, CCC, а также серийные протоколы заводских испытаний на единицу.

Обзор завода: где построен шкаф мощностью 360 кВт

1. Лазерная резка TRUMPF и гибка на станках с ЧПУ в Юэцине; порошковое покрытие с отбором проб в солевом тумане.

2. PCBA на выделенной линии постоянного тока, отдельно от блока переменного тока.

3. Интеграция шин с контролем крутящего момента и силового модуля — при мощности 360 кВт неплотное соединение представляет собой опасность возгорания, поэтому каждое соединение фиксируется.

4. Четырехпистолетная разводка с попозиционными контакторами и измерением.

5. Прошивка прошивки и подтверждение связи OCPP с тестовым сервером, включая сценарии управления нагрузкой.

6. Полная нагрузка на банке резисторов с поэлементными журналами.

7. Окончательный контроль качества и сериализация.

8. Упаковка — стандартное время выполнения заказа составляет 15-20 рабочих дней, а линия с годовой производительностью более 1 миллиона единиц позволяет своевременно выполнять большие заказы.

Выбор шкафа-концентратора: питание, сеть и все, что между ними

Начните с сетки, а не шкафа. Спросите, что ваше соединение может обеспечивать непрерывно, а не то, что оно может продержаться минуту. Если ответ ниже 300 кВт, шкаф мощностью 360 кВт должен работать с ограничением или хранилищем OCPP — или вам следует уменьшить мощность до 240 кВт и позже потратить сэкономленные деньги на второй блок.

Где этот шкаф — неправильный ответ: сайт, который видит одну машину за раз, не нуждается в четырех пушках; сайт без пути обновления преобразователя не может честно его разместить; а сайту, тариф которого наказывает за высокий одновременный спрос, необходим план хранения и ограничения, подписанный до покупки, а не после первого счета.

Примечания к закупкам для крупных узловых проектов

Концентрационные проекты живут или умирают благодаря документации: сертификаты CE, TUV, UL, CB, CCC, а также серийные протоколы испытаний поставляются вместе с заказом, а наш отдел экспорта подготавливает полный набор документов для более чем 40 стран.

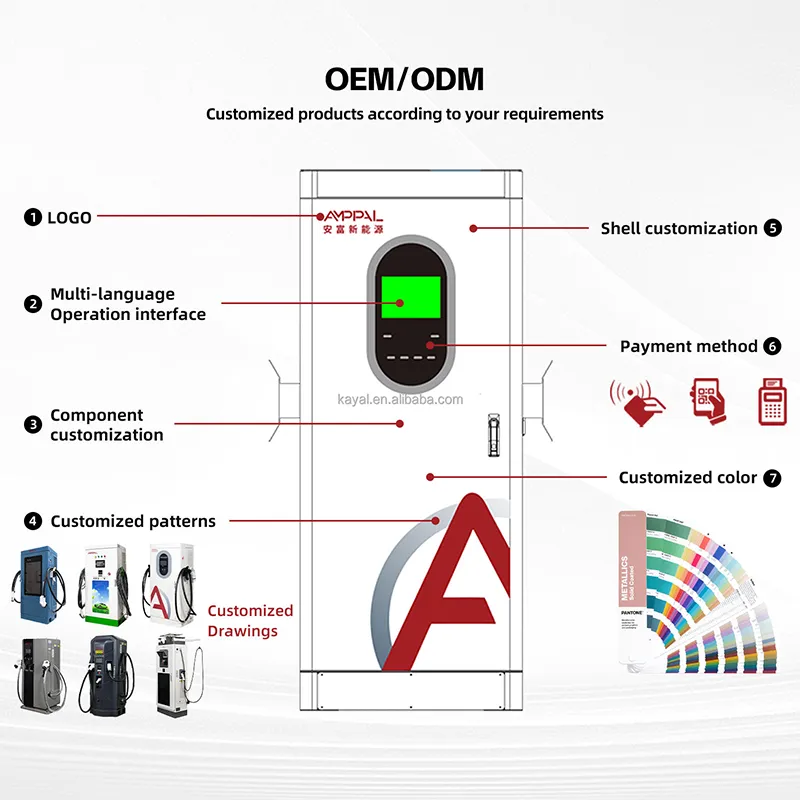

OEM/ODM в масштабе центра: корпоративная окраска, именование серверной части, конфигурация разъемов для каждой позиции (CCS1/CCS2/GB/T/CHAdeMO/NACS) во время заказа.

Срок выполнения заказа 15-20 рабочих дней с учетом производственных интервалов для заказов на несколько единиц продукции; Условия минимального заказа для каждой модели в предложении.

Завод является оператором: более 200 станций, которыми управляет наша собственная команда, и 500 установок с жидкостным охлаждением, поставленных для проекта экологически чистого водорода Саудовской Аравии NEOM — эталонные данные в масштабе центра, а не просто лабораторные данные.

«Маленький гигант» со штатом в 260 человек, основанный в 2014 году в Юэцине, экспортирует продукцию в более чем 40 стран — один завод, один ответственный владелец.

Планирование грузовых перевозок для масштабных развертываний

Каждый шкаф поставляется в вертикальном положении в деревянном ящике размерами около 2,0 x 0,95 x 1,0 м с оружейными отсеками, вырезанными из пенопласта; Вес брутто и размеры ящика указаны в упаковочном листе перед отправкой. Хабовые развертывания нескольких шкафов используют один производственный слот и одно окно отгрузки.

Размещение контейнера подтверждается для каждого заказа — шесть ящиков подряд на 40-футовый штаб по нашему стандартному плану, каждый раз перепроверяемому с фактическими размерами. Запасные модули и комплекты пистолетов перевозятся в одном контейнере, что позволяет хранить детали для ввода в эксплуатацию вместе.

Торговые условия FOB, CIF, CFR или DDP из Юэцина с полными экспортными документами. Для узловых проектов мы также предоставляем пакет монтажной документации: схему подключения, чертеж фундамента и руководство по настройке управления нагрузкой.

Структура поддержки для операторов хаба

Два года на кабинет. В масштабе узла мы советуем хранить один запасной модуль и одну сборку пушки на месте, а не ждать доставки.

Отправка запасных частей из провинции Чжэцзян в течение 48 часов, когда запасные части, имеющиеся на месте, будут использованы.

Удаленная диагностика OCPP и поддержка прошивки; скрипты управления нагрузкой, настроенные нашими инженерами.

Период ежеквартального технического обслуживания: очистка фильтра, повторная затяжка шин, проверка всех четырех контактов пистолета.

Контроль ввода в эксплуатацию посредством видеозвонка, а также документ о передаче операций для сотрудников вашей смены.

Правила эксплуатации на уровне объекта для 360 кВт

Неправильно: позволить кабинету министров без ограничений вводить тарифы с жестокими сборами за спрос. Справа: установка пределов нагрузки OCPP для каждого временного окна — энергия поступает позже, счет уменьшается.

Неправильно: блокировать впускную сторону указателями или столбиками. Справа: 40 см свободного пространства и ежемесячная проверка фильтра; Воздушный поток - это система охлаждения.

Неправильно: ожидать полных 360 кВт при температуре окружающей среды 50°C. Справа: читаем кривую снижения номинальных характеристик в руководстве и рассказываем команде объекта, что на самом деле дает август.

Неправильно: парковать запасной модуль во влажном месте. Справа: хранение запасных частей в помещении; влажный модуль, установленный несколько месяцев спустя, рано выходит из строя и виной всему зарядное устройство.

Неправильно: использовать цвета светодиодной ленты в качестве украшения. Справа: стандартизация значений цветов на вывесках на месте, чтобы ночные водители мгновенно их читали.

Примечания оператора от концентраторов с высокой пропускной способностью

Оператор автодорожной станции в Саудовской Аравии соединяет шкаф с аккумуляторным буфером и солнечной батареей на крыше. В пик сезона буфер несет утренний пик, в то время как питание сети остается ниже своего предела; он благодарен управлению нагрузкой OCPP за то, что счета за потребление остаются неизменными. Его жалоба: при 50°C мощность шкафа снижается раньше, чем он ожидал — кривая руководства была правильной, но ему хотелось бы, чтобы продажи шли в этом же направлении.

Логистический центр в Германии пропускает грузовики и фургоны через два шкафа. Светодиодная полоса заметно сокращает количество поездок в ночное время — водители стремятся к зеленой полосе, а не к экранам для чтения. Незначительная проблема: у ящиков первого контейнера не было подъемных проушин, поэтому его команда прикрепила ремни; мы добавили глаза к более поздним поставкам.

Городское депо в Турции интегрировало шкаф со своей системой управления энергопотреблением; Данные по OCPP на каждую пушку теперь используются в ежемесячных отчетах о затратах на парк машин. Небольшая проблема: для обновлений встроенного ПО требуется период обслуживания, который круглосуточное депо должно планировать — планирование удаленных обновлений включено в нашу дорожную карту.

Часто задаваемые вопросы по хабу и сетке

Вопрос: Какой трансформатор мне нужен для шкафа мощностью 360 кВт?

О: Запланируйте, чтобы ток линии полной нагрузки составлял примерно 550 А при питании 380 В; на большинстве объектов используется трансформатор мощностью 400–500 кВА или разделение на два канала. Перед заказом подтвердите местное напряжение и код.

Вопрос: Может ли шкаф работать при подключении меньшего размера?

О: Да — управление нагрузкой OCPP ограничивает общее потребление энергии от серверной части, поэтому шкаф может работать, скажем, с запасом в 250 кВт путем регулирования во время пиков. Вы покупаете полный шкаф и позже увеличиваете сетку.

Вопрос: Как хранилище сочетается с этим шкафом?

О: Заряжайте батарею в непиковое время, разряжайте ее в утреннюю спешку и позволяйте крышке шкафа поддерживать напряжение в сети ниже порога зарядки по требованию. Наши инженеры проверят схему управления с вашим интегратором.

Вопрос: Перегревает ли корпус четыре пистолета при полной мощности?

О: Перед любым отключением контроллер выполняет подстройку по опубликованной кривой снижения номинальных характеристик. При температуре окружающей среды 50°C полные 360 кВт могут оказаться недостаточными для длительных сеансов; Кривая в руководстве подскажет вам, чего ожидать.

Вопрос: Каков фактический максимум для одной машины?

О: Ограничено потолком 250 А: около 200 кВт при 800 В, около 100 кВт при 400 В. Полные 360 кВт появляются только тогда, когда несколько автомобилей с напряжением 800 В делят бассейн.

Вопрос: Какие разъемы я могу настроить?

О: CCS1, CCS2, GB/T, CHAdeMO и NACS, назначаются для каждой позиции во время заказа. Смешанные конфигурации для смешанных автопарков являются стандартными.

Вопрос: Какие запасные части концентратор должен хранить на месте?

О: Мы рекомендуем один силовой модуль и один узел пистолета на шкаф; оба поддерживают горячую замену, на них распространяется двухлетняя гарантия с отправкой в ​​течение 48 часов, когда запасы на месте исчерпаются.

Вопрос: Сроки выполнения и документы для развертывания 3-5 кабинетов?

О: 15-20 рабочих дней с момента депозита; ящики отправляются в одном окне с полными экспортными документами, серийными протоколами испытаний и досье по установке.
