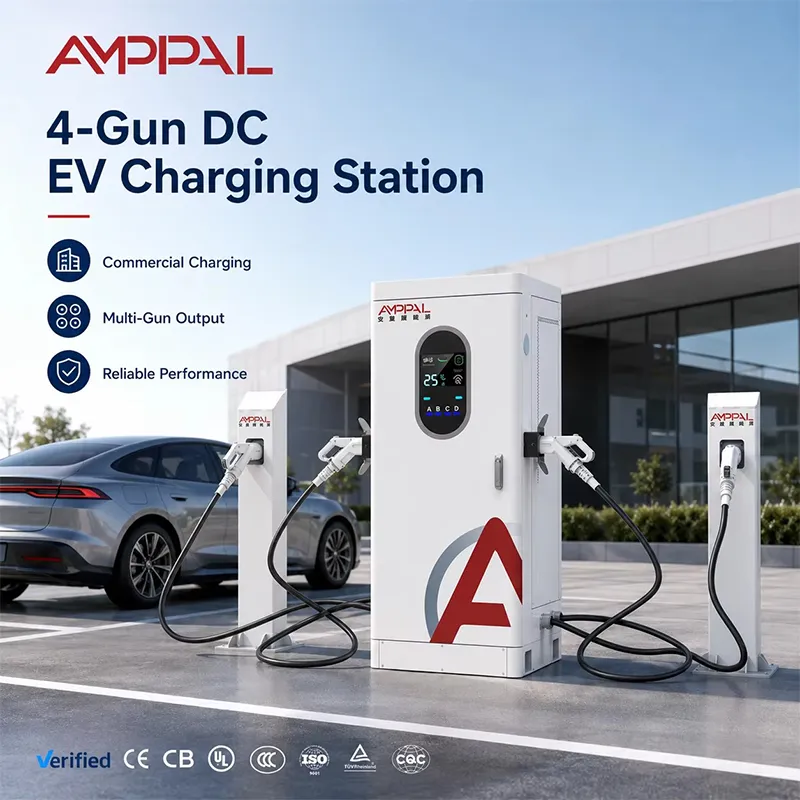

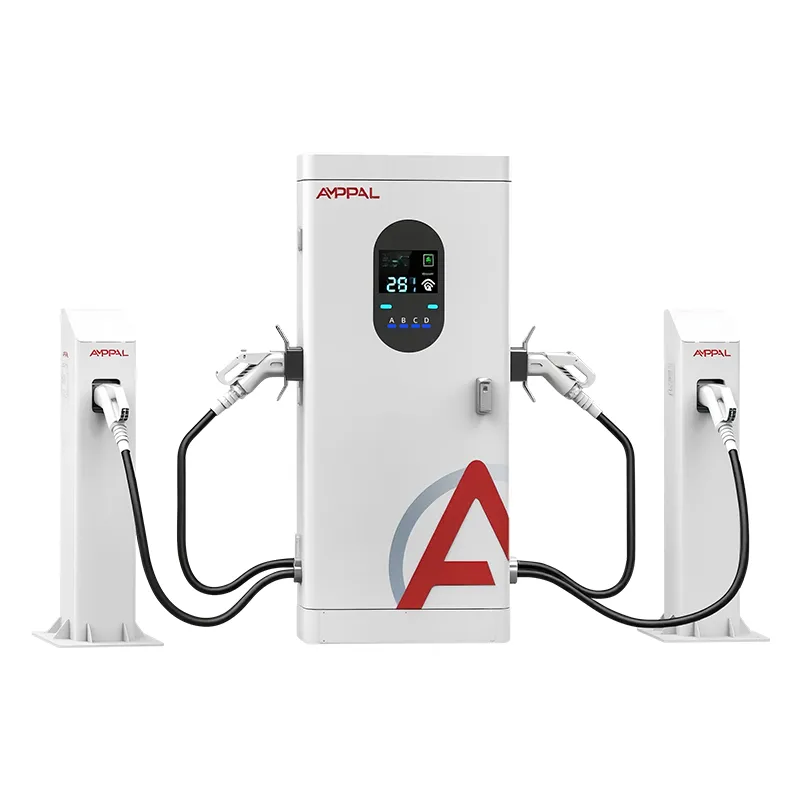

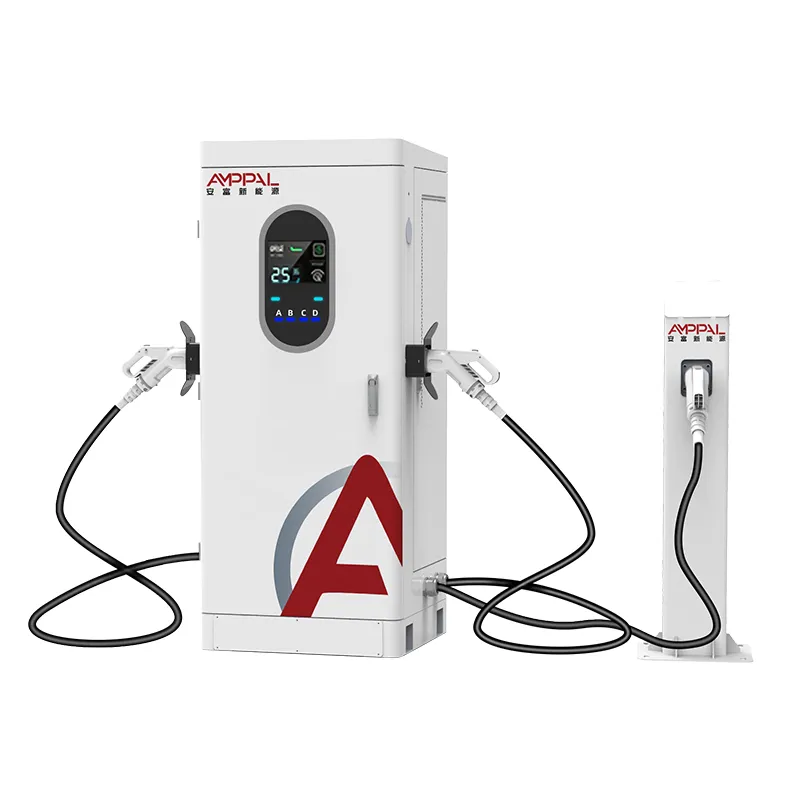

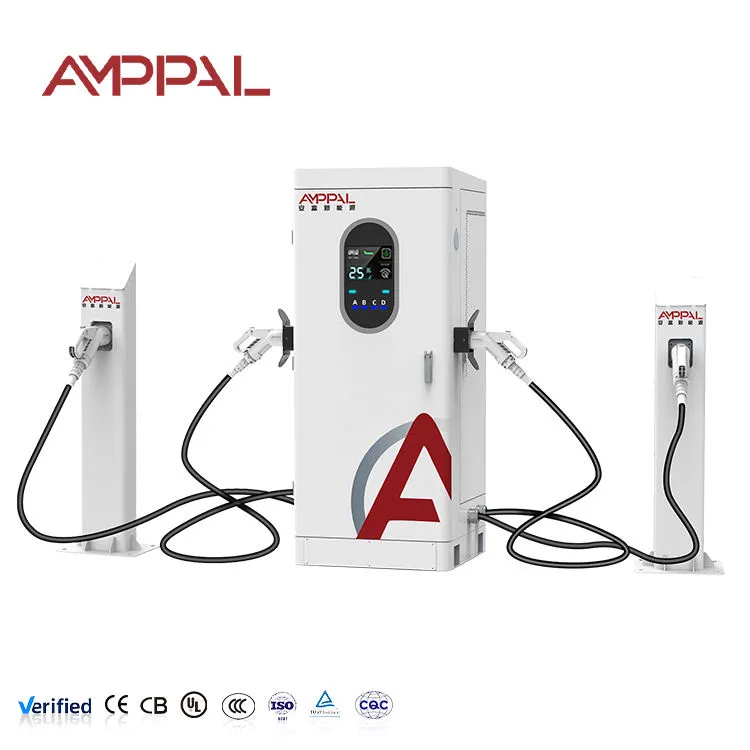

Станция быстрой зарядки электромобилей постоянного тока с несколькими разъемами мощностью 160 кВт для коммерческих автопарков

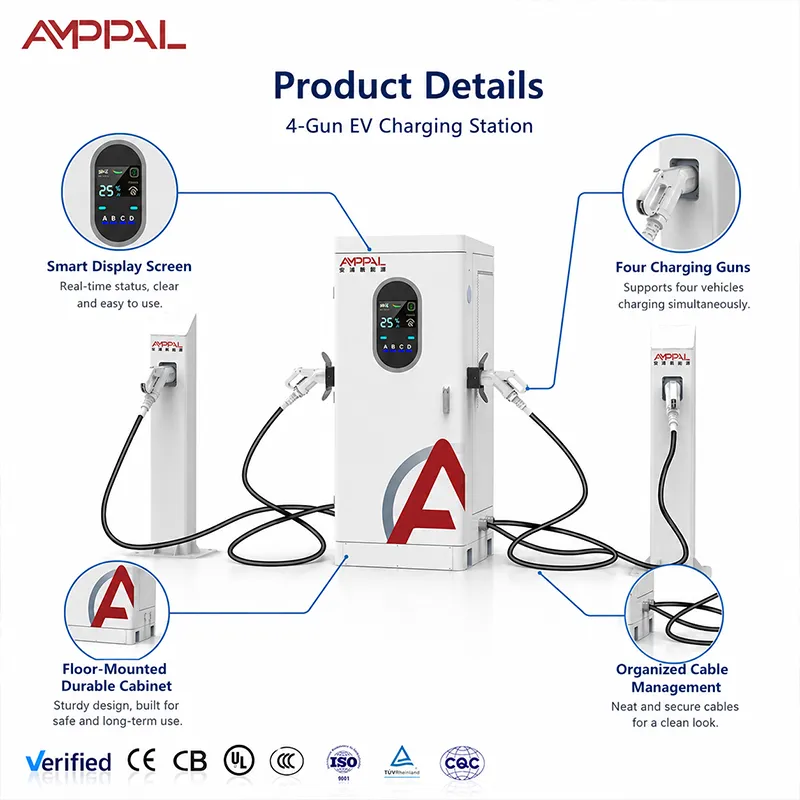

Что дает вам мощность 160 кВт, распределенная по четырем пушкам

Большинство строителей станций начинают с неправильного вопроса: «Насколько велико зарядное устройство?» вместо «сколько машин в день он должен обслуживать?» Эта страница выполняет арифметические действия, которые банкир проделал бы перед подписанием. AF-DC-160-Y-D-Z-4-H представляет собой встроенный шкаф постоянного тока с четырьмя пистолетами — выходная мощность 160 кВт, положения A/B/C/D, один вход 380 В — и весь его экономический аргумент заключается в том, что потолок вашего дохода определяет количество пистолетов, а не пиковая мощность. Одна пушка мощностью 160 кВт обслуживает одновременно одну машину.

Думайте об этом как о страховании мощности. Машины, прибывающие на настоящую станцию, — это лотерея: такси хочет 40 минут, пассажир хочет 20, грузовик хочет 90. Подразделение с одним пистолетом сериализует эту лотерею — каждая машина ждет своей очереди.

Экономические аргументы в пользу четырех орудий вместо одного

Одинаковая мощность, до четырех одновременных сеансов: этот шкаф и одиночный пистолет мощностью 160 кВт потребляют одинаковое питание; шкаф просто не дает одной машине заблокировать всю очередь.

Использование оружия увеличивается, потому что планка для использования оружия ниже: любая машина может занять любую позицию, в то время как скоростная полоса только с 800 В категорически отвергает старые автомобили с 400 В.

Среднее время ожидания сокращается без покупки дополнительной сети: теория очередей на практике — четыре коротких сервиса превосходят один длинный сервис при той же энергии.

Цели по доходам в расчете на пушку достичь легче: 160 кВт, разделенные на четыре пушки, составляют в среднем 40 кВт на позицию, а день стабильной работы окупается лучше, чем тот же кВтч через одну пушку.

Меньшая стоимость монтажа на одну обслуживаемую машину: один шкаф, один питатель, один фундамент, одна регистрация ОЗПП — по сравнению с двумя однопистолетными установками.

Потолок в 250 А достаточно велик: при напряжении 400 В одиночный пистолет может потреблять 100 кВт; при 800В одинокий автомобиль потребляет до 160кВт. Бассейн редко является узким местом в смешанном трафике.

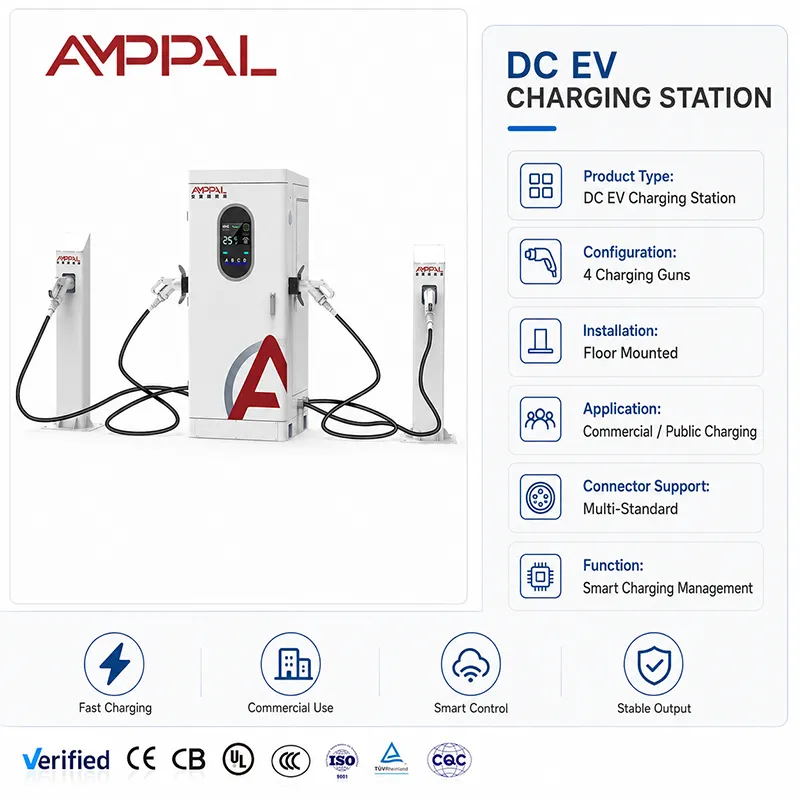

Технические характеристики

Типы объектов, где количество оружия превышает мощность единицы

Рабочее место и стоянка в депо, где автомобили стоят 30–90 минут — время простоя достаточно велико, поэтому средняя мощность 40 кВт не является компромиссом.

Муниципальные тротуары или участки супермаркетов с непредсказуемыми всплесками прибытия.

Объекты с жестким ограничением сети: 160 кВт часто являются самым большим потреблением, которое можно выдержать при скромном разрешении без модернизации трансформатора.

Франчайзинговые заправочные станции добавляют свои первые электромобили к существующей электрической мощности.

Автопарки, автомобили класса 400В; Компоновка с четырьмя пушками позволяет каждому транспортному средству быть заряженным без полосы высокого напряжения.

Как бассейн мощностью 160 кВт последовательно обслуживает четыре автомобиля

Шкаф поддерживает общую мощность пула в 160 кВт и распределяет его по установленному вами правилу — в порядке очереди, даже по принципу разделения или в порядке приоритета. При равномерном разделении четыре занятых орудия имеют мощность около 40 кВт каждое; автомобиль мощностью 50 кВтч, заведенный при уровне заряда 40%, уезжает примерно за 60-75 минут.

Денежная деталь – это использование. Зарядное устройство мощностью 160 кВт с одним пистолетом ничего не зарабатывает в режиме ожидания; этот кабинет что-то зарабатывает, когда какая-либо из четырех позиций занята. Проведите арифметику со своим тарифом: 40 сеансов в день в среднем по 20кВтч — это 800кВтч через шкаф.

Данные сеанса возвращаются по каждому пистолету через OCPP 1.6/2.0, поэтому вы наблюдаете за использованием неделю за неделей и меняете правила распределения, когда одна позиция неэффективна. Эта петля обратной связи и есть разница между владением зарядным устройством и владением линией дохода.

Что на самом деле охватывают наши отчеты об испытаниях

Полные испытания на ЭМС и диэлектрические испытания, а не только образцы модулей — файл, который действительно хочет прочитать европейский специалист по тендерам.

Солевой туман в течение 96 часов на корпусе IP54 и корпусах пистолетов, с фотографиями внутри отчета.

Термическое выдерживание при температуре 50°C показывает, где снижается мощность, поэтому план объекта никогда не обнаруживает предел в августе.

Проверка герметичности IP54 на уплотнениях и сальниках, а также механическое воздействие на корпус.

Сертификаты CE, TUV, UL, CB и CCC действительны и доступны по запросу, с серийной записью заводских испытаний на единицу.

Как производительность в 1 миллион единиц в год позволяет сократить время выполнения заказов на уровне 15–20 рабочих дней

1. Листовой металл: лазерная резка TRUMPF и гибочные прессы с ЧПУ в Юэцине; Корпус изначально представляет собой рулон стали, а не деталь из каталога.

2. Порошковое покрытие с отбором проб в солевом тумане.

3. PCBA на выделенной линии постоянного тока — сборочные цеха переменного и постоянного тока разделены, поэтому инструменты и чистота никогда не смешиваются.

4. Сборка шин и силового модуля с помощью инструментов с регулируемым крутящим моментом; каждый сустав записывается.

5. Четырехпистолетная проводка: контакторы на каждую позицию, измерение и разгрузка от натяжения.

6. Тестирование прошивки и квитирования OCPP на тестовой платформе.

7. Проверка полной нагрузки на блоке нагрузки, регистрируемая для каждого шкафа.

8. Финальный контроль качества, сериализация и передача в упаковку — именно поэтому в стандартном ценовом предложении указано 15-20 рабочих дней, и почему мы обычно его превосходим.

Руководство по выбору: когда 160 кВт лучше, чем 2x80 кВт или один 160 кВт

Сравните три варианта на вашем сайте. Один одиночный пистолет мощностью 160 кВт: самый дешевый шкаф, лучший опыт работы с одним автомобилем, худшее поведение в очереди. Два одноствольных агрегата мощностью 80 кВт: две полосы, но максимальная мощность каждого составляет около 80 кВт, и вы платите за два питателя и два фундамента. Одна четырехпушка мощностью 160кВт: четыре линии от одного фидера; одинокий автомобиль по-прежнему получает мощность до 160 кВт (допускается потолок 250 А при 800 В).

Когда этого не происходит: если все ваши водители — грузовики, которым требуется более 150 кВт за сеанс, четыре полосы средней мощностью по 40 кВт — это неправильная форма — покупайте специальные большие агрегаты. Если сеансы должны длиться менее 15 минут, ничто в классе 160 кВт этого не исправит. А если на вашем участке никогда не будет видно более двух машин одновременно, установка с двумя пушками обойдется дешевле.

Пять договорных фактов, о которых покупатели спрашивают в первую очередь

Время выполнения: 15-20 рабочих дней с момента внесения депозита и утверждения художественного произведения — указано в предложении, не обнаружено позже.

Минимальный заказ: указан для каждой модели в предложении; Сначала отгружаются образцы, поэтому заявление о качестве можно проверить до того, как будет поставлена ​​партия.

Гарантия: два года, на уровне модуля и пистолета — выходят из строя детали, а не краска.

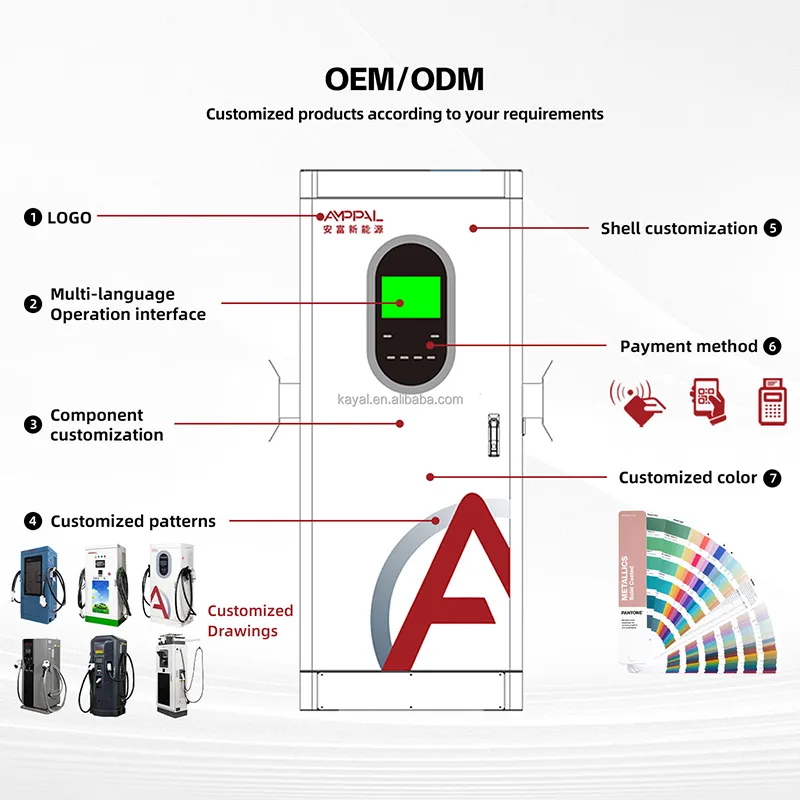

Кастомизация: OEM-брендинг, цвет, этикетки для оружия и именование серверной части во время заказа; Фабрика выполнила OEM/ODM для покупателей в более чем 40 странах.

Ориентировочный масштаб: совокупная поставка более 1 миллиона единиц к 2024 году, более 200 станций, управляемых нашей собственной командой, 500 единиц с жидкостным охлаждением для саудовской NEOM — завод в игре.

Доставка шкафа 1820x750x735 без драматизма

Размеры ящика составляют примерно 2,0 х 0,95 х 1,0 м, включая оружейные отсеки с облицовкой из пенопласта; шкаф передвигается вертикально, оружие зафиксировано от перемещения. Общий вес указан в упаковочном листе, который мы отправляем до отъезда грузовика, чтобы ваш экспедитор мог спланировать доставку без неожиданностей.

Морские перевозки стандартны: FOB, CIF, CFR или DDP из провинции Чжэцзян. Штаб-квартира высотой 40 футов вмещает шесть ящиков подряд в соответствии с нашим стандартным планом размещения; Окончательные диаграммы загрузки подтверждаются для каждого заказа, поскольку смеси различаются.

Документы — коммерческий счет, упаковочный лист, коносамент, сертификат происхождения — поступают из нашего экспортного отдела, который ежегодно отправляет товары в более чем 40 стран. Импортеры-новички заранее получают контрольный список документов; мы видели, какие таможни что просят.

Двухлетний срок, отправка запчастей в течение 48 часов

Двухлетний срок. Для оператора, использующего данные об использовании, релевантной цифрой является доставка запчастей в течение 48 часов, а не сам гарантийный срок.

Отправка имеющихся на складе запасных частей — орудийных сборок, модулей, контроллеров — с завода в Юэцине в течение 48 часов.

Удаленная диагностика OCPP для выявления проблем с конфигурацией и прошивкой; большинство билетов закрываются без посещения места.

Ежегодный контрольный список: очистка фильтра, повторная затяжка шин, проверка контакта пистолета — мы отправляем его с каждым заказом.

Пусконаладочные работы. Созвон с инженером на первом сеансе.

Запасные части на уровне модуля сохраняются в течение всего гарантийного периода, поэтому неисправный модуль является заменой, а не билетом на ремонт.

Привычки оператора, продлевающие срок службы оружия

Неправильно: позволять водителям выдергивать разъем за кабель. Справа: возьмитесь за рукоятку и установите небольшую табличку — контакты пистолета изнашиваются, и двухлетняя гарантия не распространяется на злоупотребления.

Неправильно: плотно обмотать кобуру 7-метровым кабелем в морозную погоду. Справа: ослабленные петли и весенняя проверка куртки на наличие трещин.

Неправильно: установка равномерного разделения, когда одно ружье находится в мертвой зоне, которую никто не использует. Справа: ежемесячная проверка данных OCPP по каждому орудию и переключение малоиспользуемой позиции в приоритет или изменение ее правила.

Неправильно: эксплуатация шкафа от генератора без надлежащего заземления нейтрали. Справа: стабильное питание переменного тока 380 В+-15 %; Схема подключения в руководстве описывает детали соединения.

Неправильно: чистка сенсорного экрана спреями с растворителями. Справа: сухая ткань из микрофибры; растворители затуманивают дисплей в течение сезона.

Отзывы покупателей с рабочих сайтов

Франчайзи заправочной станции в Польше поставил один шкаф рядом с двумя существующими установками с одним пистолетом и наблюдал, как шкаф с четырьмя пистолетами превосходит оба в пиковые выходные дни — очередь распределялась по четырем полосам движения, а не складывалась за одной. Его жалоба: стандартное разделение по умолчанию в первой прошивке не обеспечивало его приоритетного отсека для такси, что он исправил, изменив правило в приложении.

Оператор склада в Мексике за ночь пропускает через один шкаф восемь фургонов. Он сказал нам, что время выполнения заказа в 15–20 рабочих дней имеет большее значение, чем цена: старое зарядное устройство умерло в декабре, а новое было отправлено до праздников. Проблема: его электрик хотел, чтобы входные клеммы были на левой стороне; наши сидят внизу, поэтому прокладка кабелепровода заняла дополнительный час.

Муниципальный закупщик в Чили в течение месяца тестировал образец на автобусной станции, прежде чем заказать объем. 48-часовая запасная отправка была указана в его тендерной оценке как причина победы AMPPAL. Небольшое примечание: ему хотелось бы, чтобы полоса светодиодов имела устойчивый «сдержанный» рисунок; заметка о прошивке попала в наш журнал.

Вопросы о рентабельности инвестиций, на которые мы отвечаем по 160 кВт

Вопрос: Сколько автомобилей в день может обслуживать четырехпушечный шкаф мощностью 160 кВт?

О: Это зависит от времени простоя, но реалистичная цифра планирования составляет 30–60 сеансов в течение 14-часового рабочего дня с потреблением в среднем 20–30 кВтч на сеанс. При среднем значении ниже 30 кВтч бассейн редко простаивает долго.

Вопрос: 40 кВт на пистолет — это слишком медленно?

О: Для автомобиля мощностью 50 кВтч с 20% до 80% около 45 минут при мощности 40 кВт. Если ваша аудитория ожидает сеансов продолжительностью менее 30 минут, обратите внимание: этот кабинет — экономическая игра, а не рекордсмен.

Вопрос: Действительно ли одинокий автомобиль с напряжением 800 В получает 160 кВт?

О: До максимального выходного тока 250 А — при напряжении 800 В это полные 160 кВт; при напряжении 400 В мощность одного автомобиля достигает около 100 кВт. На экране отображается живая фигура.

Вопрос: Какую математическую схему окупаемости вы рекомендуете?

A: Модельный доход на единицу оружия: занятые часы, умноженные на среднюю мощность, умноженные на тарифную маржу. Запустите его для одного пистолета и для четырех; Кабинет из четырех пушек обычно побеждает примерно на 15 сессиях в день.

Вопрос: Могу ли я добавить этот шкаф к существующему фидеру мощностью 160 кВт?

О: Да — он потребляет то же напряжение переменного тока 380 В, что и одиночный агрегат мощностью 160 кВт. Разница чисто внутри корпуса.

Вопрос: Распространяется ли гарантия на оружие?

О: Два года, включая модули и орудия, с отправкой запасных частей в течение 48 часов. Повреждение кабеля в результате неправильного обращения с водителем не покрывается страховкой.

Вопрос: Что, если мощность моего объекта превысит 160 кВт?

О: Оставьте этот шкаф и добавьте второй; каждый независим от своего фидера. Именно по этой причине многие операторы наращивают мощность шагами по 160 кВт.

Вопрос: Может ли зарядная платформа быть OCPP 1.6 и 2.0?

О: Оба поддерживаются. Перед отправкой мы проверяем рукопожатие на вашей платформе.
