Зарядное устройство постоянного тока Multi-Gun мощностью 120 кВт для зарядки нескольких транспортных средств и автопарка

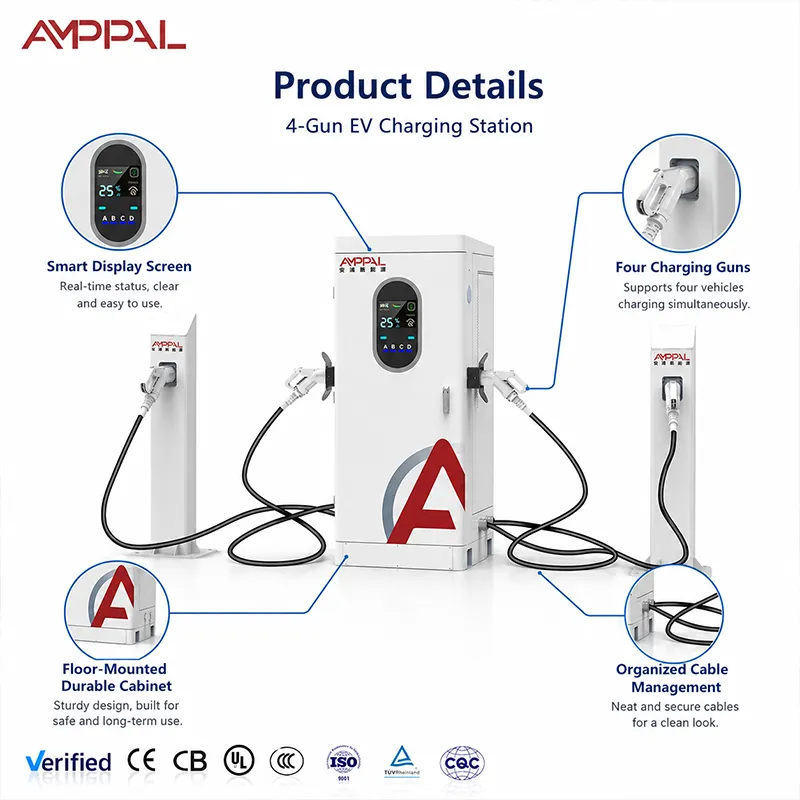

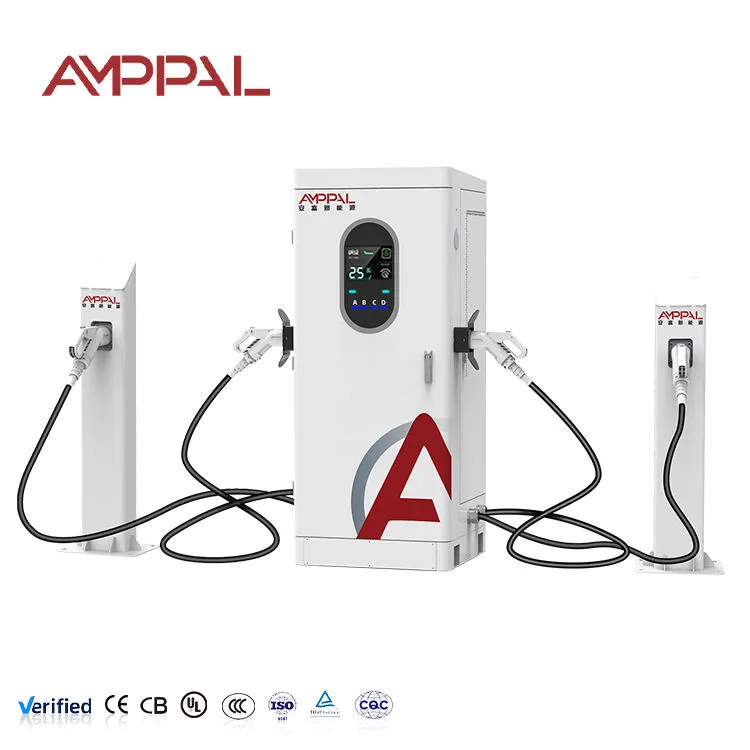

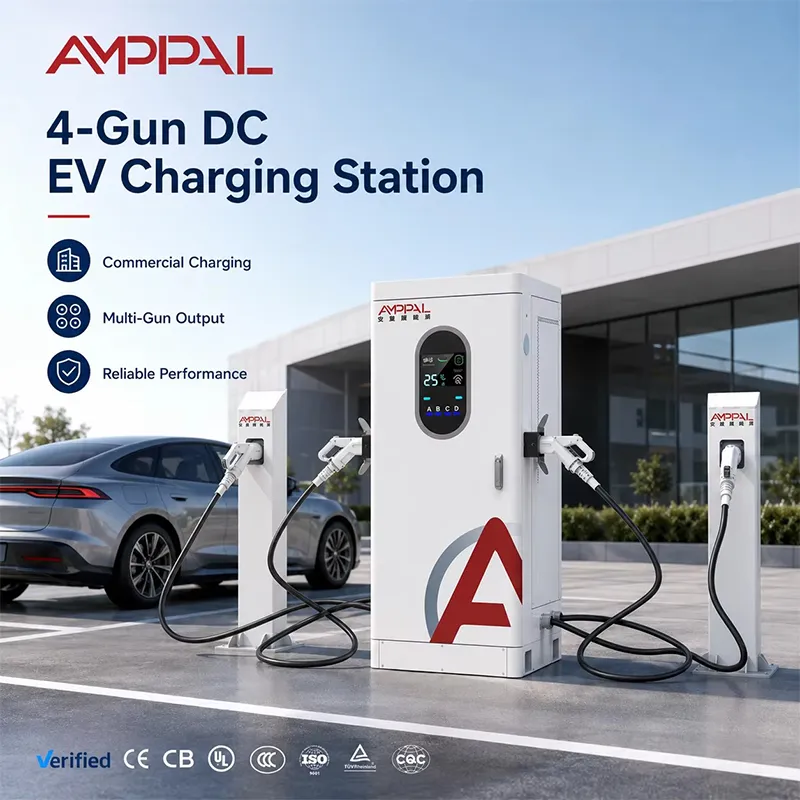

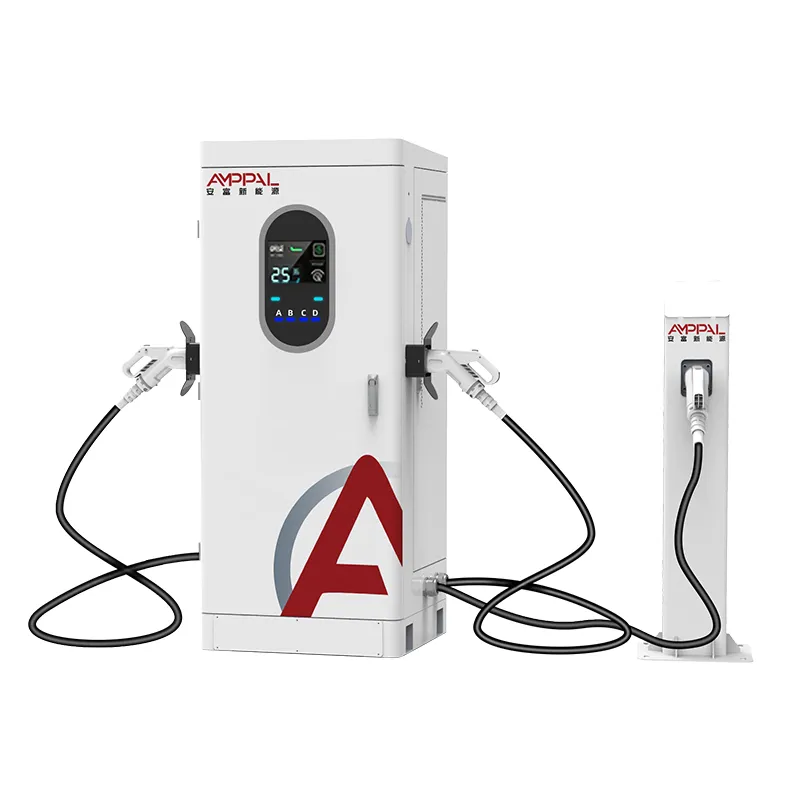

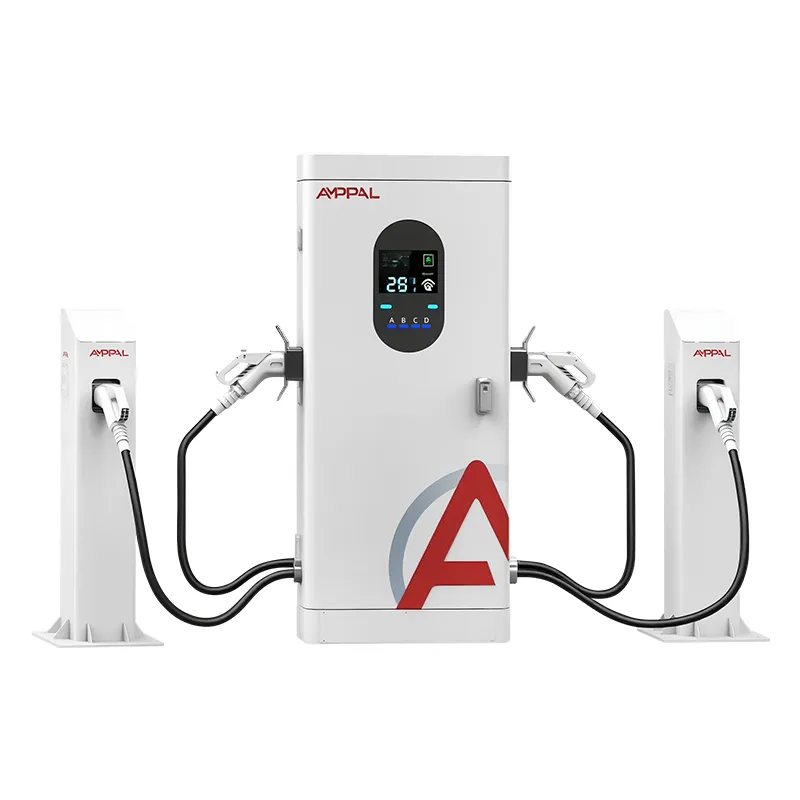

Что на самом деле делает шкаф с четырьмя пушками мощностью 120 кВт

Подключите один электромобиль к AF-DC-120-Y-D-Z-4-H, и он потребляет полные 120 кВт; подключаешь секунду и шкаф спокойно перерезает бюджет по 60кВт каждый. Именно эта перенарезка, а не сам модуль питания, решает, оставят ли драйверы вам пятизвездочный отзыв или напыщенную речь с одной звездой.

Это зарядное устройство постоянного тока с несколькими пистолетами мощностью 120 кВт для зарядки нескольких транспортных средств и автопарков представляет собой интегрированное зарядное устройство постоянного тока с несколькими пистолетами: один шкаф, один вход переменного тока 380 В, четыре выхода, совместно использующие один источник питания. Это не четыре зарядных устройства, скрепленных болтами. Это машина мощностью 120 кВт, программное обеспечение которой каждую секунду решает, куда направить энергию. Операторы, которые понимают, что программное обеспечение формирует работу с очередью.

Пять вещей, которые меняет механизм распределения

Правила распределения, которые вы устанавливаете, а не заводские: в порядке очереди, даже разделение или приоритетный пистолет — изменяются на сенсорном экране или через серверную часть OCPP, без открытия шкафа.

Неработающие орудия перестают платить ренту: когда позиция C пустует, ее доля автоматически переходит к занятым орудиям. Мощность 120 кВт никогда не включается в неиспользуемую розетку.

Экран говорит правду: каждая сессия показывает живое напряжение и ток, поэтому «замедлившийся» водитель может видеть, что это распределение, а не неисправность. Этот один экран завершает больше аргументов, чем любой запрос в службу поддержки.

Ограничения по току являются частью математики: максимальная выходная мощность составляет 250 А, поэтому автомобиль с напряжением 800 В может потреблять все 120 кВт, а автомобиль с напряжением 400 В достигает пиковой мощности около 100 кВт. В кабинете показаны оба номера в прямом эфире.

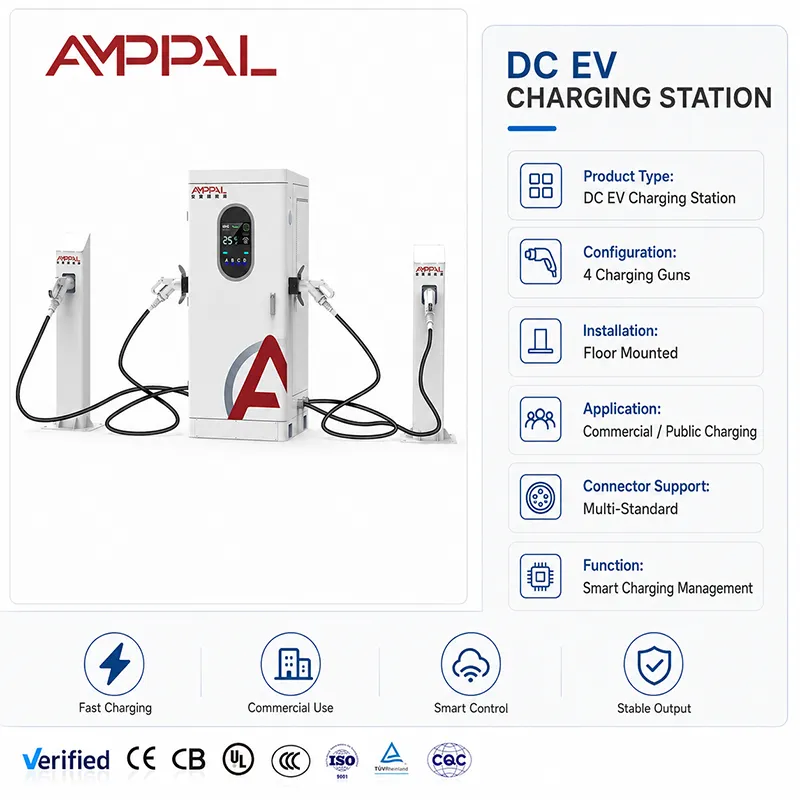

Технические характеристики

Где разветвитель мощностью 120 кВт зарабатывает себе на жизнь

Городские таксопарки: три такси потребляют по 30 кВт каждое, а остальную часть бассейна занимает один высоковольтный седан.

Парковка в отеле и торговом центре: ночные гости взимают плату в спокойном темпе; только дневной посетитель достигает полной мощности в 120 кВт.

Небольшие автопарки с 4–8 электромобилями и одной питающей линией мощностью 120 кВт арендодатель не будет модернизировать.

Пит-стопы на шоссе с очередными заездами — четыре пушки поглощают небольшую волну без второго трансформатора.

Центры вызова пассажиров в жарком климате: принудительное воздушное охлаждение и корпус IP54 выдерживают 40-градусную жару и пыльные тротуары.

Как кабинет министров решает, кто что получит

Контроллер постоянно анализирует запросы каждого подключенного пистолета — напряжение аккумулятора, потребляемый ток и выбранное вами правило. По умолчанию действует принцип «первым пришел первым обслужен»: первая машина получает то, что просит, вторая забирает из того, что осталось, прибывшие позже делят оставшееся. Даже раскол делит пул между занятыми орудиями.

Вот что на самом деле чувствуют водители. Одна машина одна: полный бассейн. Две машины: по 60кВт каждая. Четыре автомобиля: по 30 кВт каждый — при условии, что транспортные средства могут принять эти цифры. Имеют значение два предостережения. Во-первых, потолок в 250 А: аккумулятор на 400 В, требующий ток 300 А, ограничивается около 100 кВт, поэтому момент «полных 120 кВт» принадлежит автомобилям с напряжением 800 В.

Таким образом, водитель видит понижение напряжения, когда кто-то новый подключается к сети, и медленное снижение тока по мере роста его собственной батареи. И то и другое не является ошибкой. На экране в течение секунды отображается новое разделение, а светодиодная полоса меняет цвет, чтобы очередь знала, какой пистолет свободен.

Ворота качества, отмеченные знаками CE, TUV, UL и CB

Типовые испытания всего шкафа, а не стендового образца: ЭМС, диэлектрическая стойкость и защитное заземление проверены на блоке 1820x750x735 в состоянии поставки.

96-часовое солевое распыление на корпусе и корпусах пистолетов — проверка на прибрежную коррозию, которая имеет важное значение на объектах в Персидском заливе и Юго-Восточной Азии.

Термическая выдержка при температуре окружающей среды 50°C с закрытыми дверями; кривая снижения номинальных характеристик указана в руководстве и не обнаружена на месте.

Испытание дверных уплотнений и кабельных вводов на степень защиты IP54 перед тем, как устройство покинет линию.

Серийные записи: файл испытаний каждого шкафа можно запросить вместе с поставкой — это полезно, когда в тендере по проекту требуются доказательства.

Восемь шагов от рулонной стали до проверенного шкафа

1. Лазерная резка на станках TRUMPF и гибка на листогибочном прессе с ЧПУ — этап обработки листового металла открывает историю IP54.

2. Порошковое покрытие и отверждение с использованием образца, полученного в соляном тумане из каждой партии.

3. Сборка печатной платы на линии постоянного тока; AMPPAL выполняет сборку переменного и постоянного тока отдельно, поэтому шкафы постоянного тока никогда не используют общие инструменты с оборудованием переменного тока.

4. Интеграция силового модуля с шиной с регулируемым крутящим моментом — незакрепленная шина через несколько месяцев становится горячей точкой.

Является ли мощность 120 кВт на четыре пушки подходящим расчетом для вашего объекта?

Этот шкаф подходит для объектов, где одновременно могут быть подключены четыре автомобиля, а сеансы длятся 25–60 минут: склады, торговые центры, гостиницы, небольшие остановки на шоссе. Работайте в обратном направлении от цели. Грубо говоря, при средней мощности 40 кВт на занятую пушку пополнение до 50 кВтч занимает около 75 минут, когда шкаф заполнен, и около 25 минут, когда бассейн находится только у одной машины.

Будьте честны в отношении несоответствий. Если весь ваш бизнес представляет собой одну скоростную полосу с одним транспортным средством за раз, один пистолет мощностью 120 или 160 кВт будет стоить дешевле. Если вам нужно четыре одновременных сеанса по 120 кВт, этот шкаф в четыре раза меньше — покупайте отдельные блоки.

Почему покупатели заказывают этот шкаф у AMPPAL

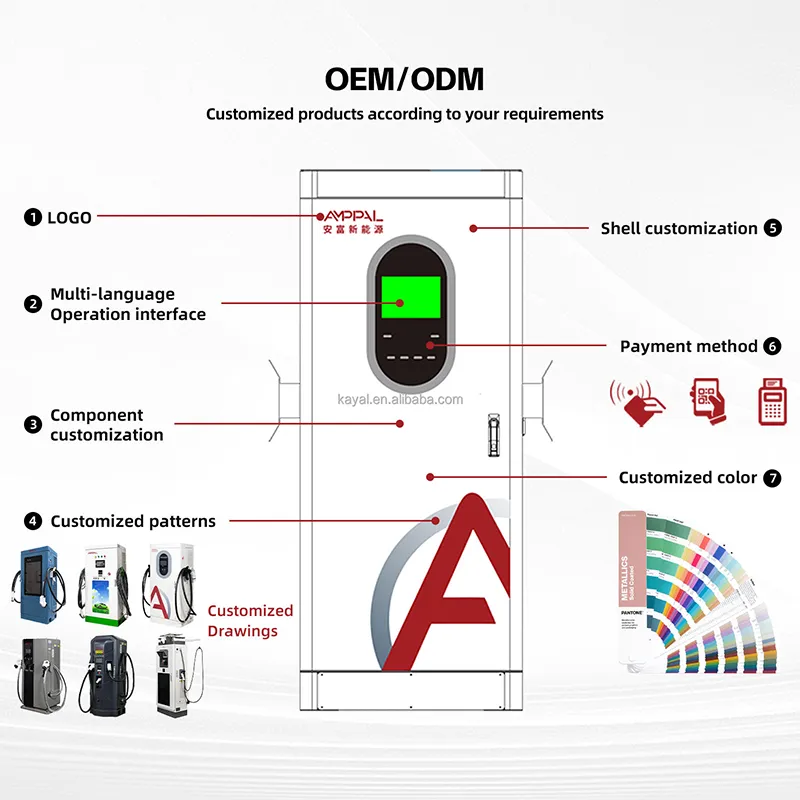

OEM/ODM без драматизма: логотип, цвет, этикетки для оружия и именование серверной части настраиваются по заказу; Условия минимального заказа устанавливаются для каждой модели в предложении, а образцы отгружаются раньше объема.

Стандартное время выполнения этой модели 15-20 рабочих дней, считая от депозита и утвержденного изображения.

Сертификационный набор, соответствующий тендерам на Ближнем Востоке, в ЕС и Америке: CE, TUV, UL, CB, а также CCC дома.

Эталонные проекты с реальными эксплуатационными данными: 500 агрегатов с жидкостным охлаждением, поставленных для проекта зеленого водорода NEOM в Саудовской Аравии, более 200 станций, управляемых нашей собственной командой.

Завод на 260 человек, основанный в 2014 году в Юэцине, Чжэцзян — «электрической столице Китая», экспортирует свою продукцию в более чем 40 стран.

Коробка, поддон, контейнер: как доставляется машина мощностью 120 кВт

Шкаф поставляется в вертикальном положении в деревянном ящике размером 1820x750x735 мм с зазором около 100 мм с каждой стороны; четыре орудия размещаются в отсеках, вырезанных из пенопласта, рядом с ним. Размеры ящика составляют около 2,0 x 0,95 x 1,0 м, а окончательный вес брутто указывается в упаковочном листе перед отправкой.

При загрузке контейнеров планируйте исходя из этого диапазона: штаб-квартира высотой 40 футов вмещает шесть ящиков в один ряд с местом для аксессуаров, и мы перепроверяем план размещения с фактическими размерами контейнера при каждом заказе. Никакие два клиента не упаковывают одну и ту же смесь, поэтому окончательная схема загрузки согласовывается с вами до отъезда грузовика.

Условия — это ваш звонок — FOB, CIF, CFR, DDP или EXW с нашего завода в Юэцине — а отгрузочные документы (коммерческий счет, упаковочный лист, коносамент, сертификат происхождения) подготавливаются нашим экспортным отделом, который обслуживает более 40 стран назначения в год.

Гарантия и запасные части

Два года в отряде. В шкафах с несколькими пистолетами больше всего изнашиваются узлы пистолетов — у нас есть на складе все четыре позиции.

Запасные пистолеты в сборе (с кабелем длиной 5 или 7 м) отправляются с завода в Чжэцзяне в течение 48 часов для имеющихся на складе позиций.

Удаленная диагностика через соединение OCPP: большинство ошибок конфигурации устраняются через серверную часть без посещения объекта.

Ежегодный контрольный список обслуживания отправляется с каждым заказом: очистка воздушных фильтров, повторная затяжка шин, проверка контактов пистолета на наличие следов подгорания.

Поддержка при вводе в эксплуатацию: удаленный звонок нашим инженерам для проведения первого сеанса от начала до конца.

Запасные части на уровне модулей, а не обещания на уровне платы: модули питания допускают горячую замену и хранятся на складе в течение всего гарантийного периода.

Неправильно или правильно: обращение с кабинетом министров

Неправильно: парковаться так, чтобы 5-метровый кабель был натянут, а потом винить зарядное устройство, когда разъем изнашивается. Справа: длина кабеля соответствует схеме отсека — 7 м пистолеты на дальних линиях, 5 м на ближних, кабели возвращаются в кобуры после каждого сеанса.

Неправильно: ставить коробки напротив вентилируемой стороны шкафа. Справа: сохранение 40 см свободного пространства вокруг воздухозаборника и ежемесячная продувка фильтра.

Неправильно: сказать водителю на 400 В: «Вы получите 120 кВт», потому что на табличке написано 120 кВт. Справа: указывается реальное число — около 100 кВт при 400 В, полные 120 кВт при 800 В — и указывается на экран реального времени.

Неправильно: питание шкафа от общей розетки или недостаточно мощного выключателя. Справа: выделенная линия переменного тока 380 В+-15 %, автоматический выключатель с правильным номиналом и правильное заземление — схема подключения указана в руководстве.

Неправильно: оставлять пистолет лежать на мокром асфальте, пока следующая машина стоит в очереди. Справа: упаковка после использования; полоса светодиодов горит зеленым только тогда, когда пистолет установлен и готов.

Что говорят операторы через шесть месяцев

Менеджер таксопарка в Дубае работает в порядке очереди и рассказал нам, что благодаря светодиодной ленте его споры в очереди сокращаются вдвое: водители видят, какое оружие свободно, еще до того, как они припаркуются. Его жалоба: из-за прямых солнечных лучей 7-дюймовый экран плохо читается в полдень, поэтому он прикрутил небольшой навес над шкафом.

Оператор торгового центра в Куала-Лумпуре заказал 7-метровые пушки на внешних позициях, чтобы автомобили, расположенные сзади, могли добираться без движения. Выручка с каждого кабинета выросла после того, как он перешел на равномерное распределение, потому что ни одна машина не занимала пул во время обеденного перерыва.

Транспортная компания в Варшаве за ночь пропускает четыре фургона через один шкаф. При -15С шкаф запустился и отлично удержал температуру. Их примечание: громкость зуммера по завершении сеанса невозможно отключить из приложения, поэтому работнику ночной смены приходится подходить к экрану — мелочь, но они попросили об этом в следующей прошивке.

Вопросы, которые задают покупатели о распределении мощности

Вопрос: Если одновременно подключить четыре автомобиля, все четыре получат ровно 30 кВт?

О: Да, при четном разделении — 120, разделенное на четыре занятых орудия. При принципе «первым пришел — первым обслужен» первая машина оставляет себе то, что запросила, а остальные делятся тем, что осталось. На экране отображается прямая трансляция.

Вопрос: Водитель рассказал, что его скорость упала, когда подъехала другая машина. Зарядное устройство не работает?

Ответ: Почти наверняка нет. Кабинет перераспределяет пул при начале нового сеанса; его текущий шаг спускается вниз одним движением, и экран обновляется. Это политика, а не провал.

Вопрос: Может ли одно оружие всегда иметь приоритет?

О: Да, одна назначенная позиция может быть зарезервирована за акцию; остальные трое делят то, что осталось. Для двух приоритетных орудий потребуется два шкафа — математика не позволяет.

Вопрос: Будет ли мой парк 400 В работать на 120 кВт?

О: Нет — потолок выходной мощности 250 А ограничивает мощность автомобиля с напряжением 400 В примерно до 100 кВт. Полные 120 кВт появляются на автомобилях с напряжением 800 В. Вот почему мы публикуем текущую спецификацию вместо маркетинговых ярлыков.

Вопрос: Кабели длиной 5 или 7 м?

A: Заказ по геометрии отсека. Близкие полосы занимают 5 м (дешевле, меньше кабелей); поперечный вылет должен составлять 7 м. Смешанные заказы — это нормально — уточняйте по позиции.

Вопрос: Можно ли изменить правила распределения после установки?

О: Да, с сенсорного экрана или через OCPP, в любое время, без изменения оборудования. Две недели данных A/B обычно определяют, какое правило подходит вашему сайту.

Вопрос: Что произойдет, если одно оружие выйдет из строя?

A: Остальные трое продолжают работать. Пистолетные агрегаты заменяются в полевых условиях и хранятся на складе; Неудачная позиция отображается как неисправность на экране и в OCPP.

Вопрос: OCPP 1.6 или 2.0?

Ответ: Оба. Сообщите нам свою платформу перед отправкой, и мы проверим на ней рукопожатие, чтобы ввод в эксплуатацию не превратился в сеанс отладки.
