Мощное встроенное быстрое зарядное устройство постоянного тока мощностью 180 кВт для коммерческих автопарков

Что представляет собой этот шкаф мощностью 180 кВт и почему эксплуатация и техническое обслуживание определяют его стоимость в течение всего срока службы

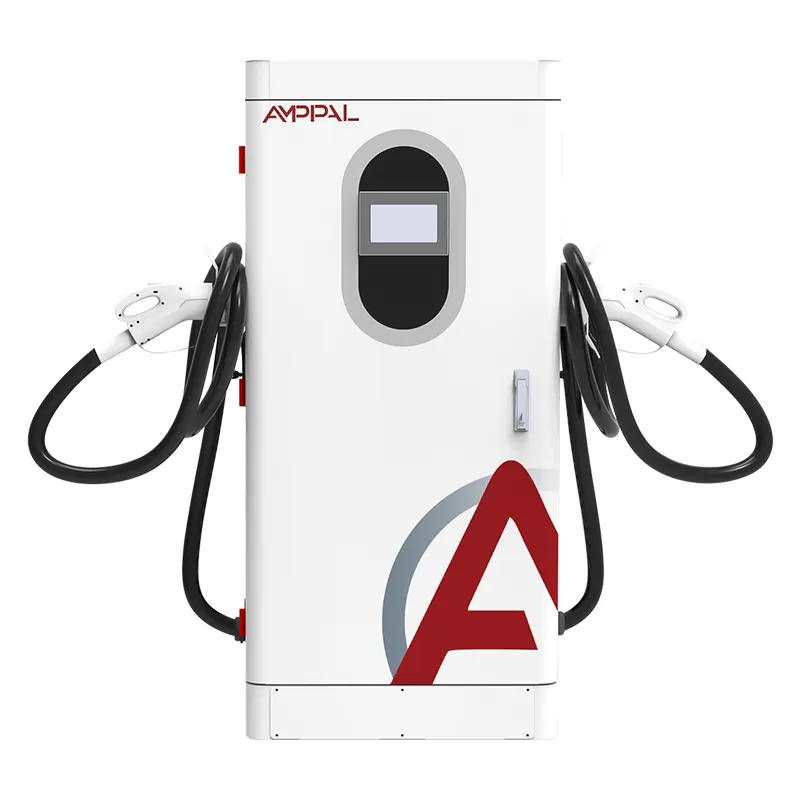

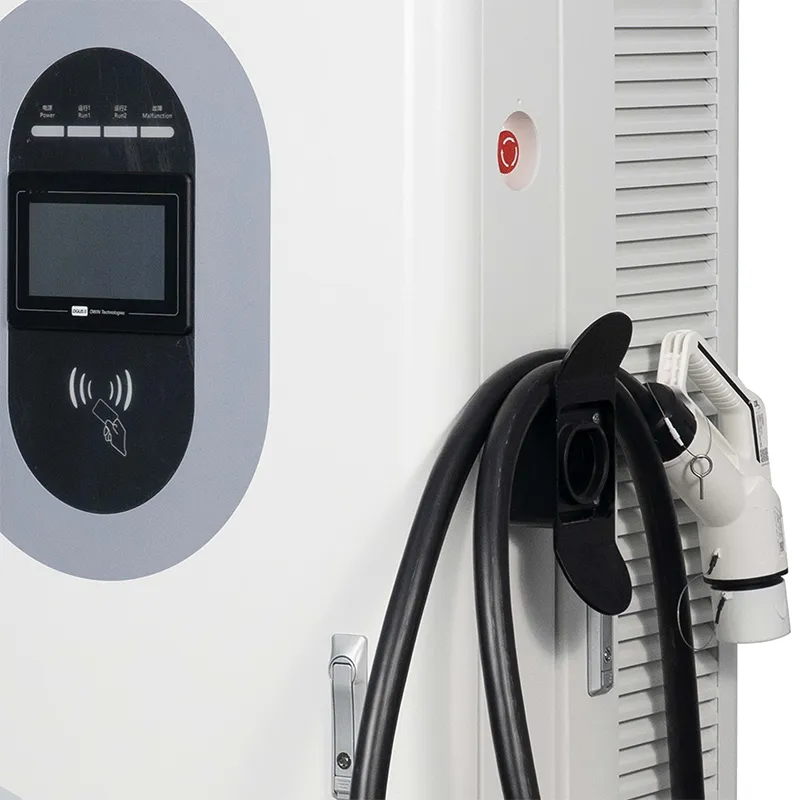

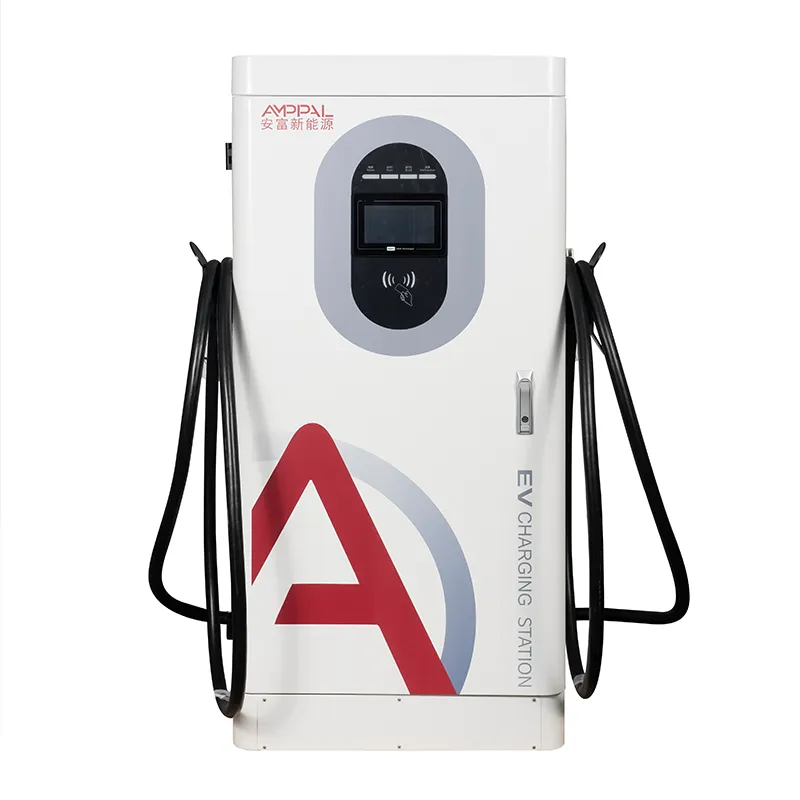

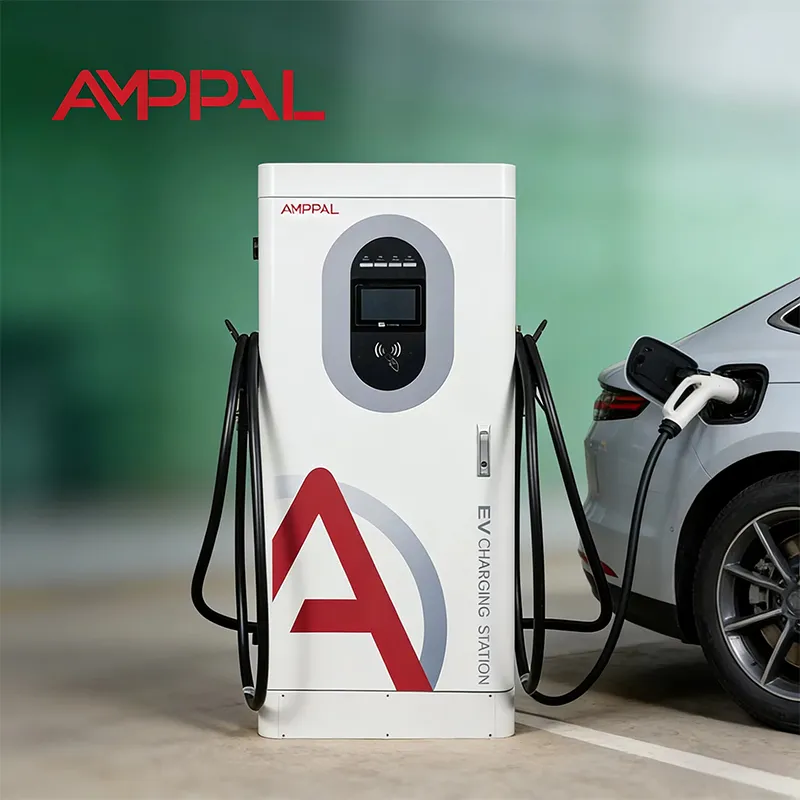

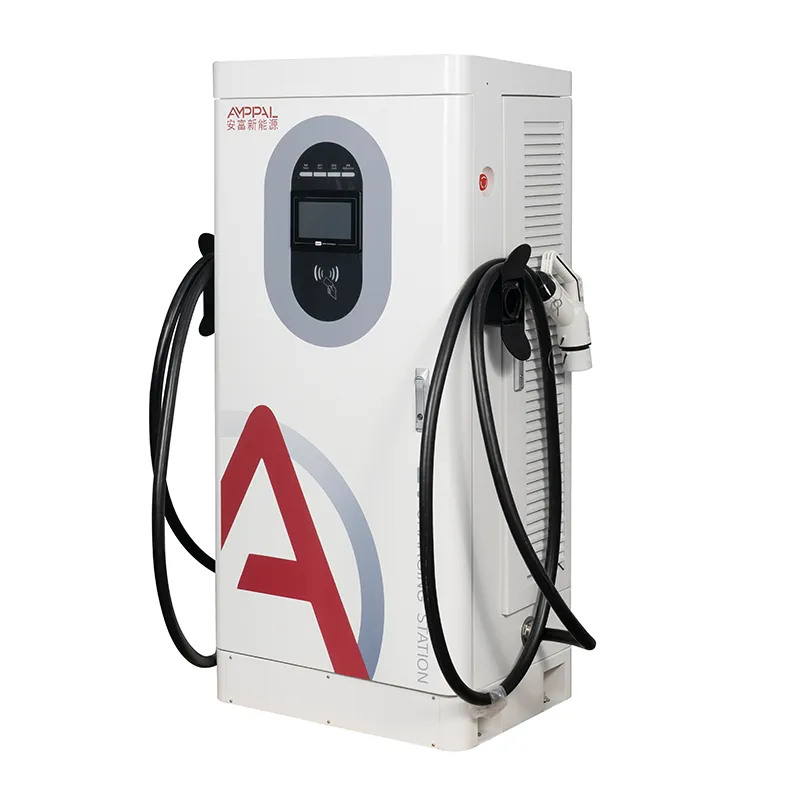

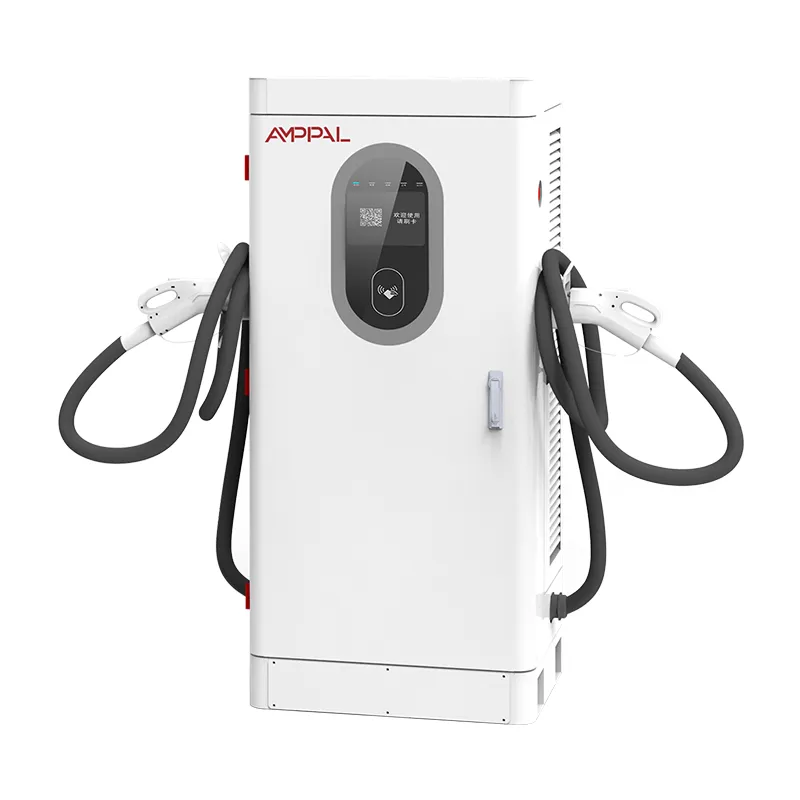

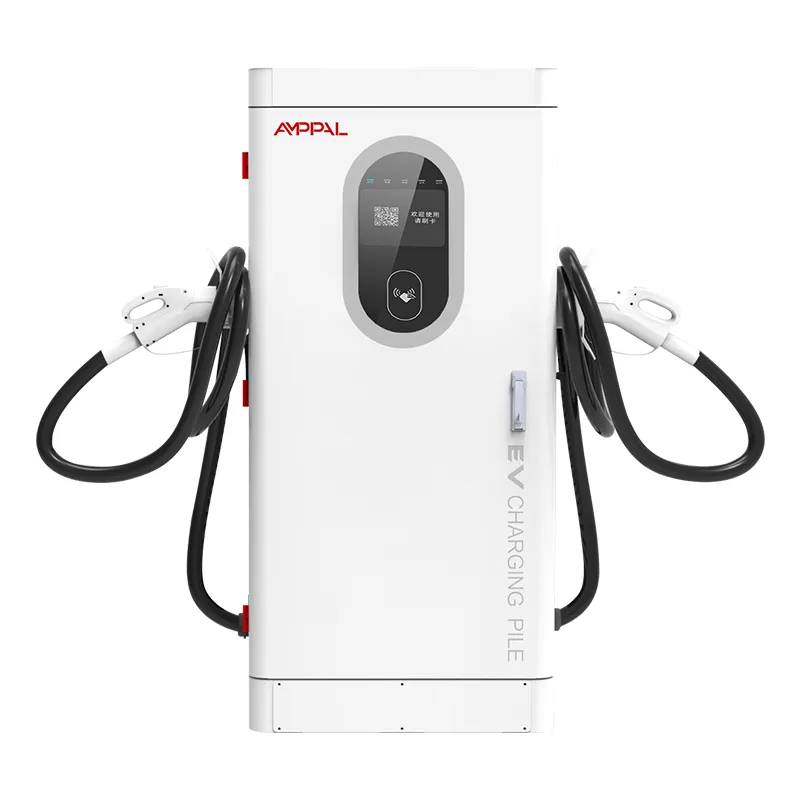

Быстрое зарядное устройство постоянного тока мощностью 180 кВт обычно является самым дорогим устройством на небольшом объекте и наименее контролируемым. AF-DC-180-Y-B-O-4-H представляет собой напольный интегрированный шкаф: силовые модули, контроллер, 7-дюймовый сенсорный экран, RFID-считыватель, карточный терминал и два зарядных пистолета внутри одного корпуса размерами 1620×750×560 мм. Прикрепите его к подставке, подайте на него напряжение переменного тока 380 В, и он будет работать, и никто не будет наблюдать.

Покупная цена составляет, возможно, треть того, что эта машина будет стоить за восемь лет. Остальное — это потери, простои и посещения сервисных центров, поэтому эта модель тратит свой инженерный бюджет на обнаружение неисправностей и удаленное восстановление. Тринадцать функций безопасности, отчеты о тревогах OCPP и модель обслуживания, рассчитанная на среднее время ремонта. Покупателями обычно являются операторы автопарков и владельцы объектов, у которых нет в штате инженера, поэтому машине приходится объяснять свои собственные проблемы.

13 функций безопасности и неисправности, которые обнаруживает каждая из них

Каждая защита привязана к определенному режиму отказа, а не закреплена в виде флажка. В таком порядке на машине возникнет неисправность:

Мониторинг изоляции отслеживает на стороне постоянного тока медленную утечку на землю, классическую неисправность кабеля, связанную со старением. Он подает сигнал тревоги при установленном пороге вместо ожидания резкого короткого замыкания.

Защита от обратной полярности блокирует выход, если пистолет попадает в перепутанные контакты, защищая электронику автомобиля от неосторожного подключения.

Шунты молниезащиты вызывают скачки напряжения как на входе переменного тока, так и на выходе постоянного тока, что является реальной проблемой на незащищенных сельских площадках.

Перенапряжение переменного тока, пониженное напряжение и потеря фазы отключают напряжение устройства за пределами 380 В ±15 %, поэтому провалы напряжения и перенапряжения в сети никогда не достигают силовых модулей.

Перегрузка по постоянному току, короткое замыкание и перенапряжение на выходе — это три отдельных срабатывания, поскольку поврежденный пистолет, неисправный модуль и неисправный автомобиль требуют разной реакции.

Отключение при перегреве, контроль температуры пистолета, обнаружение остаточных утечек, аварийный останов и запираемый корпус дополняют уровень тепловой безопасности и безопасности человека.

Технические характеристики

Сайты, где шкаф мощностью 180 кВт зарабатывает себе на жизнь

Необслуживаемые ночные склады, где отказ в 2 часа ночи означает смерть флота в 6 часов утра.

Розничные магазины и рестораны, которые закрываются по ночам, но все равно нуждаются в автоматах, чтобы оставаться в сети.

Сельские районы или районы коридоров, где одно посещение службы обслуживания стоит целый день поездки.

Небольшие коммерческие автопарки используют фургоны для доставки по плотному ежедневному графику.

Рынки с разветвленной локальной сетью поддержки, где удаленное разрешение проблем является единственным быстрым вариантом.

От неисправности к исправлению: рабочий процесс удаленной диагностики

При срабатывании защиты шкаф записывает запись о неисправности с отметкой времени, серийным номером модуля и измеренными значениями, а затем отправляет ее на вашу платформу через OCPP 1.6j. Вы видите код ошибки на приборной панели — сигнал тревоги по изоляции, перегрев разъема, провал в сети — еще до прибытия следующего водителя.

Два из каждых трех сигналов тревоги, которые мы видим в полевых условиях, являются самовосстанавливающимися или ложными: пыльный разъем один раз сообщает о высокой температуре, провал в сети срабатывает при пониженном напряжении на две секунды. Таким образом, рабочий процесс таков: прочтите код, проверьте значения действующего напряжения и температуры на портале, затем выберите между удаленным сбросом и посещением объекта.

Если удаленный сброс устраняет событие, оно остается в журнале для гарантийных и страховых записей. Если нет, код сообщает технику, какой ящик открыть; Большинство механических исправлений — это замена разъема или замена модуля, что можно сделать с помощью гаечного ключа на 13 мм и запасного модуля.

Серьезность сигналов тревоги распределяется по уровням на платформе: информационные события регистрируются незаметно, а сигналы тревоги изоляции и перегрева пистолета вызывают отправку SMS-сообщения или электронного письма дежурному инженеру. Таким образом, проблема ночной смены получает утреннее решение, а не дневное открытие.

Имеющиеся сертификаты и стоящие за ними тесты

Сертификаты CE, CB, TÜV, UL и CCC для этой модели доступны в виде копий по запросу.

13 функций безопасности соответствуют стандартам EN IEC 61851-1:2019 и 61851-23:2014.

Каждая партия проходит 48-часовую обработку при температуре окружающей среды 40°C с регистрацией производительности, эффективности и связи.

Шкаф для проб из каждой партии проходит через 96-часовую камеру солевого тумана.

Каждое срабатывание защиты проверяется на заводе, а не просто документируется.

Проверки высокого потенциала (hipot) и целостности заземления повторяются на готовых устройствах, а результаты прикрепляются к серийной записи.

Внутри конструкции: восемь шагов от листового металла до ящика

Штамповка на станке с ЧПУ, гибка и лазерная резка корпуса, затем сварка и порошковая покраска.

Образец партии поступает в камеру соляного тумана на 96 часов, пока производство продолжается.

Входные каскады переменного тока и модули питания постоянного тока построены на отдельных линиях и никогда не смешиваются.

Входной контроль модулей SiC, разъемов, RFID-плат и карточного терминала.

Подключение с помощью клемм с контролем крутящего момента и визуальным контролем качества каждого соединения.

48-часовое время работы при температуре 40°C, производительность регистрации, эффективность и стабильность связи.

Функциональная проверка каждого срабатывания защиты, включая сигнализацию принудительной изоляции.

Упаковка, паллетирование и предотгрузочный фотоотчет с серийными номерами.

Руководство по выбору: когда этот шкаф мощностью 180 кВт не для вас

Если ваш объект обслуживает только автомобили с напряжением 400 В за 30-минутные сеансы, 180 кВт — это больше, чем оправдывает трафик; блок мощностью 120 кВт с меньшими капитальными затратами очищает ту же очередь. А если вам нужны дозаправки грузовиков с напряжением 800 В менее чем за 30 минут, это тоже неправильный выбор — для такой рабочей нагрузки требуется жидкостное охлаждение.

AF-DC-180-Y-B-O-4-H подходит для объектов, где имеется трансформатор мощностью 160–250 кВА, а экономичность определяется временем безотказной работы, а не основной мощностью. Если вас больше всего беспокоит соблюдение требований к сети или способы оплаты, наши модели мощностью 80 кВт и 60 кВт используют одну и ту же платформу шкафа.

Купите машину, которую действительно может питать ваш трансформатор. Блок мощностью 180 кВт в слабой сети, который никогда не выдает более 100 кВт, — это знак, а не бизнес.

Почему операторы заказывают напрямую с завода

Пробные заказы принимаются от 1 единицы для новых рынков; стоимость контейнера от 10+ единиц.

Срок изготовления склада составляет 15-20 рабочих дней; OEM-варианты добавляют около 7-10 дней.

Гарантийные претензии подаются производителю, а не через сеть торговых посредников.

Цены на запасные модули согласовываются при покупке, поэтому стоимость ремонта известна заранее.

Англоязычная удаленная поддержка с доступом к вашей платформе OCPP во время ввода в эксплуатацию.

Упаковочные, погрузочные и отгрузочные документы

Шкаф поставляется в вертикальном виде в фанерном ящике размерами примерно 1720 × 850 × 660 мм, с пенопластовыми угловыми блоками и мешком для хранения влаги. Подъемные проушины на раме позволяют вилочному погрузчику или крану перемещать весь блок, не наклоняя его.

Планы погрузки рассчитываются на основе размеров ящиков по заказу; четыре шкафа на 40-футовый контейнер — типичная стандартная планировка, скрепленная крепежными рельсами.

Экспортный упаковочный лист, коммерческий счет и сертификаты сопровождают отправку; Оригиналы сертификатов доставляются отдельно.

Послепродажное обслуживание: MTTR, запасные комплекты и двухлетний срок действия

Двухлетняя стандартная гарантия распространяется на модули питания, контроллер, HMI, разъемы и карточный терминал; Расходные материалы, такие как кабели, защищены от производственных дефектов.

Рекомендуемые запасные части для необслуживаемого объекта: один модуль питания и одна плата управления на четыре шкафа, поставляются вместе с заказом.

Типичное время устранения проблемы: удаленный сброс около 15 минут, замена разъема около 30 минут, замена модуля около 45 минут.

Технические специалисты могут присоединиться к сеансу OCPP в реальном времени с вашей платформой во время диагностики.

Обновления прошивки распространяются по сети, поэтому исправления приходят без посещения.

Полугодовая профилактическая проверка — фильтры, повторная проверка крутящего момента, износ разъемов — является частью рекомендуемого плана технического обслуживания.

Установка и обслуживание: неправильно или правильно

Неправильно: ставить шкаф на голую землю. Справа: бетонная подушка толщиной 150 мм, анкерные болты и уклон дренажа от двери.

Неправильно: закапывать незакрепленные кабели питания и связи. Справа: отдельные кабелепроводы с натяжным тросом для последующей замены.

Неправильно: игнорировать ежеквартальную проверку воздушного фильтра. Правильно: чистка или замена фильтров перед жарким сезоном, а не после поездки.

Неправильно: рассматривать сигнал тревоги о нарушении изоляции как мягкое предупреждение. Справа: изолируем пистолет, записываем показания и сначала проверяем влажность разъема.

Неправильно: заменять модуль, пока шкаф находится под напряжением. Справа: блокировка, подтверждение светодиода режима ожидания, затем вставьте запасной.

Три оператора рассказывают о необходимости поддержания в рабочем состоянии энергоблоков мощностью 180 кВт

Логистический оператор в ОАЭ управляет четырьмя единицами грузов на необслуживаемом складе в пустыне. Настоящим врагом была пыль: летом дважды в месяц появлялись сигналы тревоги по изоляции, и дистанционный сброс позволял справиться с большинством из них до смены в 6 утра. Его претензия честна – сенсорный экран бликует под прямыми солнечными лучами, поэтому в полдень HMI плохо читается.

Зимой на сети заправочных станций в Казахстане каждые несколько недель случались сигналы тревоги об обрыве фазы. В местной сети на короткое время произошел сбой, кабинет министров это зафиксировал, а тенденция на приборной панели сделала ошибку оператора сети заметной в течение недели. Посещение объекта не потребовалось.

В торговом центре в Мексике были установлены сигналы тревоги о температуре разъема в дни, когда температура составляла 40°C. Чистка контактов и замена одного изношенного пистолета решили проблему; запасной пистолет прибыл вместе с первоначальным заказом, поэтому ремонт занял один час.

Часто задаваемые вопросы: Автономная эксплуатация объекта мощностью 180 кВт

Вопрос: Что произойдет, если устройство отключится в 2 часа ночи?

О: Ошибка регистрируется и передается на вашу платформу через OCPP; удаленный сброс с портала восстанавливает большинство событий.

Вопрос: Как прочитать код неисправности?

О: В журнале событий 7-дюймового экрана или на вашей платформе; каждый код соответствует разделу руководства по обслуживанию, а рядом с кодом отображаются текущие значения.

Вопрос: Какой MTTR мне следует планировать?

О: Около 15 минут на удаленный сброс и 45 минут на замену модуля на месте.

Вопрос: Всегда ли для сигнализации изоляции требуется технический специалист?

О: Нет. Сначала проверьте разъем на наличие влаги и грязи; наиболее ясно после чистки и сброса настроек. В посещении нуждаются только постоянные или повторяющиеся сигналы тревоги.

Вопрос: Может ли один человек заменить модуль питания?

А: Да. Модуль выдвижного ящика выдвигается после отключения питания; руководство охватывает его примерно на двух страницах.

Вопрос: Какие запасные части мне следует иметь?

О: Мы обычно рекомендуем один силовой модуль и одну плату управления на четыре шкафа.

Вопрос: Покрывает ли гарантия повреждение от молнии?

Ответ: Случаи скачков напряжения проверяются в каждом конкретном случае; Сменные ограничители перенапряжения являются стандартными полевыми деталями.

Вопрос: Может ли 180 кВт продолжать заряжаться без Интернета?

А: Да. Начисление средств продолжается в автономном режиме, а транзакции сохраняются и отправляются после восстановления связи.
