Коммерческое зарядное устройство постоянного тока мощностью 120 кВт с цифровым дисплеем для общественных станций

Создано для панели 480 В: зарядное устройство мощностью 120 кВт для коммерческих объектов в Северной Америке

Коммерческие здания в Северной Америке подключены к трехфазной сети 480 В, и зарядное устройство, игнорирующее этот факт, приводит к затратам на трансформаторы, на которые никто не рассчитывает. AF-DC-120-Y-B-M-4-H напрямую потребляет переменный ток 480 В ± 10% при частоте 45–65 Гц, поэтому большинство объектов розничной торговли, промышленности и смешанного использования в США и Канаде могут питать его от существующей панели без добавления понижающего трансформатора.

Он также ограничивает уровень шума на уровне 60 дБ — примерно на 5 дБ ниже, чем у типичных шкафов постоянного тока — что важно на границах участков, на участках, прилегающих к квартирам, и в коммерческих районах, которые работают всю ночь. 32-дюймовый дисплей с разрешением 1920×1080 на передней панели отображает медиа-контент или контент бренда, но именно электрическая история отличает эту модель.

Peak efficiency sits at 95%, the enclosure is IP54, and the CCS1 output covers 0-250A. It is a 120kW machine that is easy to say yes to at the service entrance, and the display pays for part of the installation over time.

Почему входное напряжение 480 В и потолок 60 дБ имеют значение на границе участка

Никакого понижающего трансформатора: напряжение 480 В питает устройство напрямую, экономя затраты, занимаемую площадь и потери на дополнительной ступени преобразования.

Широкочастотный вход 45–65 Гц позволяет выдерживать более слабые электросети и мощность генератора на этапах строительства, что является реальным преимуществом на объектах с нестабильным электроснабжением.

Потолок в 60 дБ — примерно на уровне обычного разговора — обеспечивает комфорт соседям и персоналу ночной смены.

Скорость вентилятора зависит от нагрузки и температуры, а не работает на полную мощность от сети, что снижает как шум, так и потери энергии в течение 24-часового цикла.

Термическое снижение номинальных характеристик защищает электронику при температуре 50°C, в то время как номинальная мощность 120 кВт честно сохраняется в нормальных условиях.

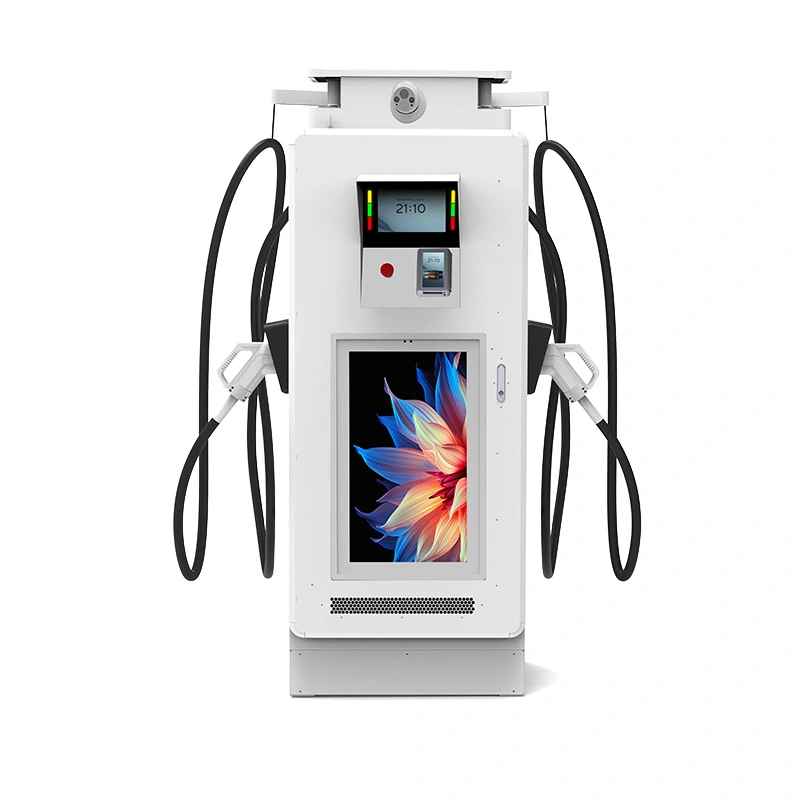

32-дюймовый дисплей по-прежнему выполняет свою мультимедийную работу — рекламу, информацию о станции или цикл вашего бренда — через тот же удаленный контент-портал.

Технические характеристики

Заводская спецификация AF-DC-120-Y-B-M-4-H точно соответствует поставке.

Сайты, которым нужна как громкая видимость, так и тихие ночи

Комплексы смешанного назначения: магазины на уровне улицы и квартиры наверху — зарядное устройство работает всю ночь, не вызывая жалоб на шум.

Розничные сети США и Канады: панели на 480 В уже установлены, поэтому устройство подключается к существующей сети.

Парковочные места для офисов и отелей: сеансы по 20–40 минут на мощности 120 кВт переворачивают парковочные места в течение рабочего дня.

Муниципальные участки рядом с жилыми домами: затемненный экран и потолок мощностью 60 дБ делают территорию дружелюбной к соседям даже во время ночных сеансов.

Автопарки с промышленным напряжением 480 В: одна панель питает зарядные устройства и существующее торговое оборудование.

Конференц-центры и места проведения мероприятий: во время шоу на дисплее транслируются сообщения спонсоров, а между сеансами мощность 120 кВт разворачивает автомобили.

Как машина преобразует 480 В в постоянный ток — без шума

Входной каскад выпрямляет трехфазное напряжение переменного тока 480 В на промежуточную шину постоянного тока, затем высокочастотные преобразователи понижают мощность до напряжения, требуемого транспортным средством. Коммутационные модули с широкой полосой пропускания являются причиной того, что пиковая эффективность устройства составляет 95% при этом входном напряжении, что сложнее, чем кажется: более высокие входные напряжения сужают запас переключения.

История шума связана с охлаждением, а не с преобразованием. Вентиляторы контролируются по температуре и большую часть времени работают на частичной скорости; только устойчивые тяжелые нагрузки толкают их на полные обороты. В этом практическая разница между блоком на 60 дБ и кабинетами на 65 дБ, распространенными в этом классе.

OCPP 1.6/2.0 передает данные сеанса, удаленную диагностику и обновления прошивки, а дисплей передает собственный контент. Обе системы отправляют отчеты в одну запись станции на вашем сервере.

Испытания, подтверждающие заявленный уровень шума 60 дБ и знаки электробезопасности

Звуковое давление измеряется на расстоянии 1 метра от шкафа при полной нагрузке и фиксируется в отчете об испытаниях устройства, поэтому цифра в 60 дБ является поддающейся проверке, а не догадкой из брошюры.

Сертификаты типа CE и TUV распространяются на все устройство; Электрические отчеты UL и CB доступны для файлов экспорта.

96-часовое испытание корпуса и уплотнений лицевой панели дисплея в солевом тумане.

Испытания изоляции и перенапряжения на входном каскаде переменного тока 480 В во всем диапазоне 45–65 Гц.

При полной нагрузке в течение 48 часов регистрируются шумовые, температурные и электрические показания в соответствии с серийным номером.

Модули рассчитаны на температуру от -30°C до +55°C; весь блок рассчитан на температуру от -25°C до +50°C.

От катушки до ящика: изготовление шкафа, готового к работе на 480 В

Шаг 1. Стальные рулоны подвергаются лазерной резке и роботизированной сварке на линиях FANUC.

Шаг 2. Листогибочные прессы TRUMPF формируют панели; Далее следует порошковая покраска и отверждение.

Шаг 3. Входной каскад 480 В — контакторы и ограничители перенапряжения — подключается к линии переменного тока с контролем крутящего момента.

Шаг 4. Модули выпрямителя и дисплей в сборе устанавливаются на линию постоянного тока.

Шаг 5. Охлаждающий блок, вентиляторы, воздуховоды и датчики температуры устанавливаются и герметизируются.

Шаг 6. Тестирование при полной нагрузке при мощности 120 кВт фиксирует эффективность, коэффициент мощности и шум на единицу.

Шаг 7. 48-часовая продолжительность циклической зарядки и воспроизведения экрана одновременно.

Шаг 8. Окончательная проверка и упаковка; До 2024 года завод отгрузил более миллиона единиц.

Подбор дисплея мощностью 120 кВт для вашего служебного входа

Используйте это устройство, если ваш объект находится в Северной Америке и имеет коммерческое напряжение 480 В, или на любом рынке, где используется трехфазное напряжение 480 В. 120 кВт — это практичный средний класс: полная зарядка большинства пассажирских электромобилей за 25–45 минут, без необходимости питания шкафов мощностью более 160 кВт. Это также дает вам второй источник дохода через экран, не усложняя электрическую установку.

Не покупайте его для объектов, где имеется только напряжение 208 В или 230/400 В. Этот вариант входа имеет фиксированное напряжение 480 В, и добавление трансформатора сводит на нет весь смысл — спросите у нас вариант на 380 В, если это ваша сеть.

А если на участке расположены спальни прямо над привокзальной площадью, бюджетируйте реалистично: ночью в помещении слышно даже 60 дБ. Запланируйте звуковой барьер или график отключения электроэнергии в ночное время, прежде чем соседи подадут первую жалобу.

Что предлагает AMPPAL, чего нет у местных дистрибьюторов

Factory-direct pricing from Yueqing, with CE, TUV, UL, and CB certificates in the quotation package.

Доставка 15–20 рабочих дней после утверждения чертежа; MOQ от одного контейнера.

OEM/ODM: ваш бренд на корпусе и на загрузочном экране дисплея.

We operate 200+ stations ourselves, so engineering feedback from the field loops back into the design.

2-летняя гарантия с доставкой запасных панелей и модулей в течение 5 рабочих дней.

Упаковка и доставка агрегата мощностью 120 кВт на стройплощадку в США

Шкаф поставляется в вертикальном положении в ящике со стальным каркасом, размеры которого соответствуют корпусу размером 1800 × 750 × 690 мм. Дисплей покрыт пеной и фанерой, а блок CCS1 находится во внутренней коробке с мягкой подкладкой.

Ящики имеют карманы для вил и четыре точки подъема; План ящика прилагается к расценкам, чтобы ваш экспедитор мог спланировать доставку грузовика из порта на площадку. Устройство всегда перемещается в вертикальном положении, что позволяет сохранить внутренние шины и уплотнение дисплея неповрежденными.

Условия: FOB Нинбо или CIF в порт США или Канады. Счет-фактура, упаковочный лист, коносамент, сертификат происхождения и протоколы испытаний выдаются в течение 3 рабочих дней с момента погрузки.

Гарантия, запасные части и поддержка после приземления устройства

2-летняя стандартная гарантия на модули, контроллер, дисплей и охлаждение.

Запасные силовые модули и панели в наличии; обмен между судами в течение 5 рабочих дней.

Удаленная диагностика OCPP на наличие неисправностей, прошивки и поведения вентилятора.

Поддержка при вводе в эксплуатацию посредством видеозвонка для начинающих установщиков.

Ежеквартальный контрольный список технического обслуживания, включающий фильтры, вентиляторы и проверку крутящего момента.

Замечания по установке для объектов с напряжением 480 В и районов смешанного использования

Неправильно: питаем блок от панели 208В и ждём полной мощности. Справа: обеспечить трехфазное напряжение переменного тока 480 В±10 % на служебном входе.

Неверно: предполагается, что устройство работает только с частотой 50 Гц. Справа: он принимает частоту 45–65 Гц, но перед подачей питания проверьте местную частоту, указанную на паспортной табличке.

Неправильно: ставить шкаф у стены вентиляторами в угол. Справа: соблюдайте зазор, указанный в руководстве по установке, чтобы управление вентилятором работало должным образом.

Неправильно: заставлять вентиляторы работать на высокой скорости после жаркого дня. Правильно: позвольте контроллеру снизить их; Принудительная скорость только тратит энергию и увеличивает шум.

Неправильно: игнорирование баланса фаз в общей службе. Справа: перед вводом в эксплуатацию попросите электрика проверить нагрузку на всех трех фазах.

Отзывы операторов, которым важны децибелы

В начале 2025 года подрядчик из Хьюстона, штат Техас, США установил две установки на торговой площади. Больше всего управляющего недвижимостью беспокоил шум, доносившийся из соседнего многоквартирного дома; через три месяца единственной зарегистрированной жалобой была яркость экрана в 23:00, которую ночное расписание установило на той же неделе. С тех пор зарядная сторона не нуждалась в вызове сервисной службы.

Владелец торгового центра в Торонто, Канада, питает устройства от панели торгового центра с напряжением 480 В и полностью сэкономил на трансформаторе. Электрик подтвердил фазовую нагрузку при вводе в эксплуатацию; их единственная жалоба заключается в том, что для изучения шаблона дисплея потребовалось некоторое время, в то время как сторона зарядки работала без сбоев в течение восьми месяцев.

Девелопер из Сиэтла, США, разместил объект в многофункциональном гараже, где арендатор розничной торговли хотел разместить рекламный экран. Арендатор сообщает, что потолок в 60 дБ подтвержден в ходе исследования шума, и теперь планирует квартиры еще для двух объектов; Небольшая жалоба заключается в том, что кабель CCS1 в зимние холода кажется более жестким, чем ожидалось, и это проблема оболочки кабеля, а не неисправность зарядного устройства.

Часто задаваемые вопросы: входное напряжение 480 В, ограничения по шуму и выходная мощность 120 кВт

Вопрос: Может ли это устройство работать от европейской сети 380 В?

О: Нет, в этом варианте зафиксировано напряжение переменного тока 480 В ± 10%. Попросите версию на 380 В, если ваша сеть 230/400 В.

Вопрос: Насколько громко на самом деле составляет 60 дБ?

О: Примерно уровень обычного разговора, измерен на расстоянии 1 метра от шкафа при полной нагрузке.

Вопрос: Шум усиливается ночью?

О: Только если этого требуют нагрузка и тепло; Скорость вентилятора зависит от температуры, а не от часов.

Вопрос: Фидер какого размера нужен агрегату мощностью 120 кВт при напряжении 480 В?

A: Около 150 А на фазу при полной нагрузке до запаса; ваш инженер должен подобрать выключатель с запасом для бросков тока и будущих дополнений.

Вопрос: Добавляет ли 32-дюймовый экран шума?

О: Нет, панель пассивно охлаждается и совершенно бесшумна в любое время.

Вопрос: Требуется ли трансформатор?

О: Нет, если на вашем объекте имеется трехфазное напряжение 480 В; устройство предназначено для прямого подключения к такой услуге.

Вопрос: На что распространяется гарантия?

О: Стандартная гарантия 2 года, распространяется на силовую часть, дисплей и систему охлаждения.

Вопрос: Можем ли мы установить его в Канаде?

О: Да, напряжение 480 В является стандартным, и сертификационные документы поставляются вместе с устройством.
