Настенное зарядное устройство переменного тока мощностью 7 кВт для домов и офисов

Одно зарядное устройство может оказаться побочным бизнесом

Ресторан с двумя зарядными устройствами для электромобилей перед входом не продает электроэнергию; он продает час ужина. Настенное зарядное устройство переменного тока AMPPAL мощностью 7 кВт для домов и офисов (серия RZ) создано на основе этой предпосылки — мы разработали его для владельцев, эксплуатирующих от одной до четырех станций, которые хотят, чтобы они платили за себя, а не для операторов коммунальных предприятий с 200 объектами.

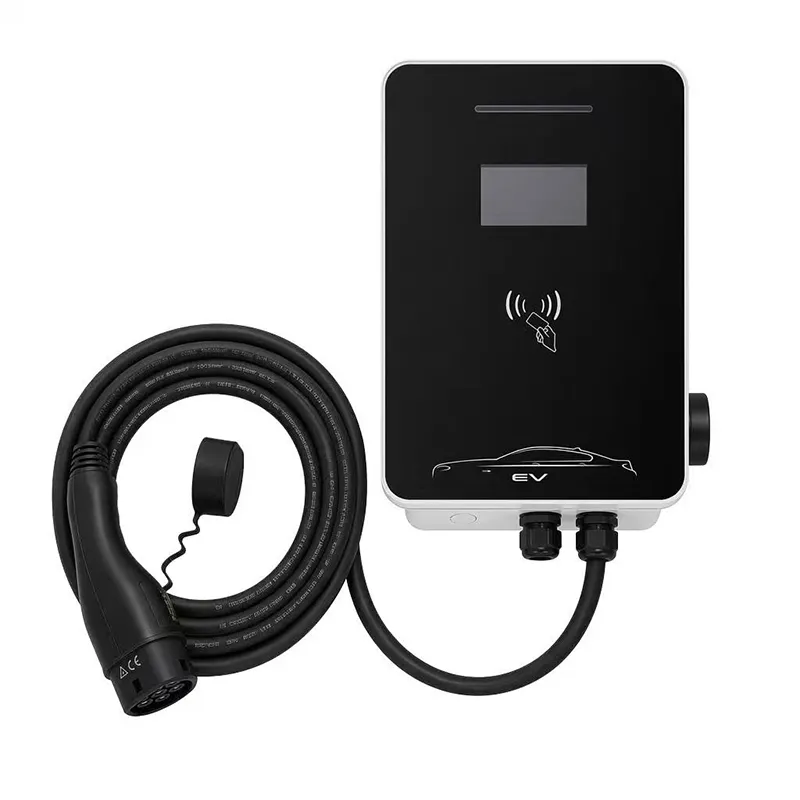

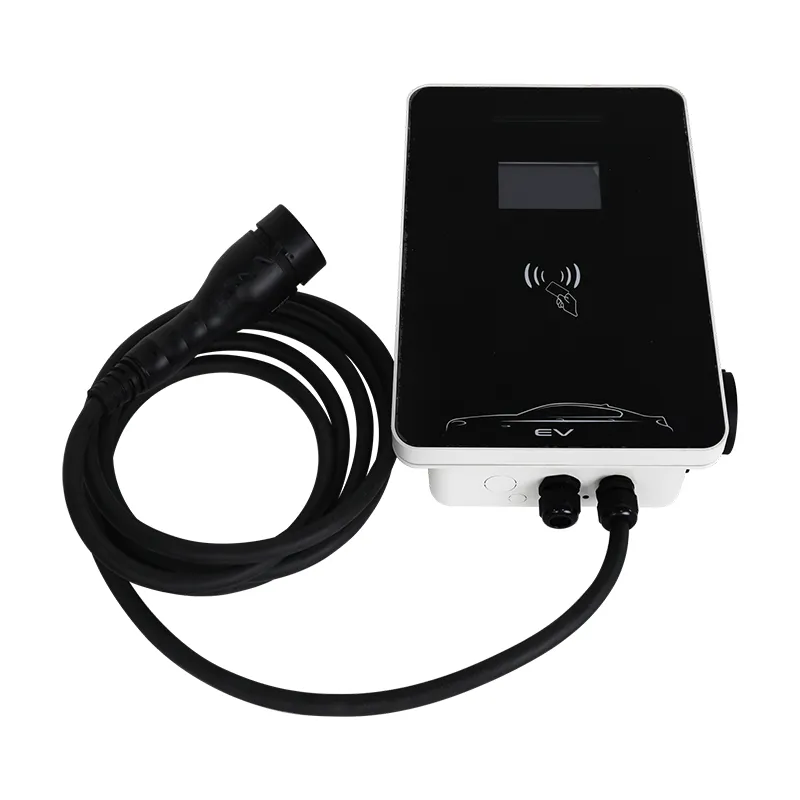

Устройство представляет собой настенную станцию ​​размером 400 на 280 на 120 мм, однофазную, мощностью 7 кВт, со встроенным OCPP 1,6 Дж. Подключите ее к облачному серверу, установите цену за кВтч, и коробка будет работать сама, пока вы готовите, ремонтируете машины или убираете комнаты.

Вам не нужна подготовка электрика, чтобы прочитать цифры: серверная часть показывает проданные кВтч за сеанс, а ваш банковский счет показывает разницу.

Что представляет собой серия RZ: упрощенная коммерческая станция переменного тока

Физически это компактная полноразмерная коммерческая станция - корпус из металлопластика, IP54, рабочий диапазон от -20C до +50C, фиксированный кабель Type 2 длиной 5 м (Type 1 или GB/T по запросу).

С коммерческой точки зрения это сетевое устройство. Каждое устройство RZ передает OCPP 1.6J серверной части через Ethernet, Wi-Fi или 4G (ключ), поэтому вы можете начинать и останавливать сеансы, устанавливать тарифы и получать отчеты с телефона.

Однофазная мощность 7 кВт выбрана намеренно: она подходит для стандартных источников питания малого бизнеса, что позволяет снизить затраты на установку для кафе или мастерской.

Это не быстрое зарядное устройство постоянного тока — рассчитывать на 20-минутную подзарядку здесь не стоит. Модель: «подключайся, ешь, спи, делай покупки», сеансы продолжительностью от двух до четырех часов.

Дополнительный 5-дюймовый экран: потратить или пропустить?

По умолчанию RZ поставляется без экрана; 5-дюймовый дисплей — платная опция. Вот решение простыми словами.

Купите экран, если ваши клиенты — это люди, которые не прикасаются к приложению — горный отель, сельский гараж, толпа пожилых людей. Увидев на стекле надпись «Зарядка началась, 4,2 кВт, 0,35 евро/кВтч» мгновенно снимает вопрос о доверии.

Пропустите это, если ваши клиенты постоянные клиенты или разбираются в приложениях, или если станция установлена ​​за забором, где ее все равно никто не прочитает. Экран увеличивает стоимость и еще одну деталь, которая может выйти из строя; серверная часть записывает все в любом случае.

Наше честное правило: купите экран на первую единицу и узнайте, о чем спрашивают клиенты; к секунде вы узнаете, понадобится ли оно вам снова.

Технические характеристики

Пять компаний, которые получают прибыль от двух зарядных устройств

1) Рестораны и кафе на главных дорогах – зарядное устройство – это конкретный повод остановиться перекусить, пока машина заполняется. 2) Отели типа «постель и завтрак» и гостевые дома. Владельцы электромобилей активно фильтруют места, где можно взимать плату за ночь. 3) Автосервисы и шиномонтажные центры – клиенты сдают автомобиль, заряжают и возвращают за самовывозом. 4) Небольшие круглосуточные магазины: 30-минутный поход по магазинам превращается в медленное пополнение счета. 5) Коворкинги и небольшие офисы. Сотрудники, пользующиеся электромобилями, ценят гарантированное место для зарядки.

У всех пяти есть одна общая черта: клиент уже на месте от одного до четырех часов. AC 7 кВт точно соответствует этому окну; единственная задача оператора – устанавливать цену.

Мы рекомендуем две единицы, а не одну, где пешеходное движение стабильно: водитель, обнаруживший, что отсек занят, обычно уходит, а бесплатный второй отсек привлекает почти всех.

Как OCPP превращает настенную коробку в кассовый аппарат

OCPP 1.6J — это язык между зарядным устройством и серверной частью, и это наиболее широко поддерживаемая версия в отрасли. Это значит, что вы не привязаны к нашему облаку — со станцией работает любая OCPP-совместимая платформа.

Ежедневно: удаленный запуск и остановка, цены за кВтч или за сеанс, группы пользователей (бесплатно для сотрудников, платно для населения), отчеты о сеансах и оповещения о неисправностях на вашем телефоне.

Выставление счетов по своей конструкции простое: серверная часть сохраняет кВтч и цену каждого сеанса, а в конце месяца вы экспортируете один отчет для бухгалтерского учета. Для блока переменного тока не требуются устройства считывания карт или QR-шлюзы — это сложность уровня постоянного тока, которая вам не нужна.

Станция также работает в автономном режиме: если сеть прерывается в середине сеанса, она завершает зарядку, записывает данные локально и загружает их при восстановлении соединения.

Сертификаты и заводские испытания

Зарядка в режиме 3 переменного тока проверена на соответствие стандарту IEC 61851-1:2017, и на этом основании устройство имеет маркировку CE.

Степень защиты IP54 подтверждена независимыми испытаниями; эксплуатация от -20С до +50С.

100% производственное испытание: целостность заземления, изоляция постоянного тока 500 В, диэлектрическая стойкость 1,5 кВ.

96 часов работы в солевом тумане и 500 000 циклов релейной работы на типовых образцах.

Перед отправкой соответствие OCPP 1.6J проверено на нескольких основных серверных компонентах.

Наш завод в Юэцине проверяется внешними уполномоченными органами и соответствует стандартам CE, TUV, CB и UL.

Как строится станция RZ

На участке коммерческой сборки завода проходит линия RZ: 1) SMT-платы с автоматизированным контролем и конформным покрытием. 2) Силовая часть – контактор, интерфейс счетчика и контроллер OCPP – соединены друг с другом и подключены. 3) Корпус в сборе с карманом для экрана (если заказан). 4) Кабель длиной 5 м проходит через сальники с регулируемым крутящим моментом. 5) Полнофункциональное тестирование, включая живое подтверждение OCPP с нашим тестовым сервером. 6) Испытание на безопасность при высоких нагрузках. 7) Серийная маркировка и загрузка конфигурации.

На заводе используются линии переменного и постоянного тока отдельно, а роботизированные ячейки для обработки листового металла поставляются партнерами FANUC (Шанхай) и TRUMPF (Германия); Годовая мощность превышает один миллион единиц.

В наших записях каждый серийный номер привязан к версии прошивки, поэтому удаленное обновление или отзыв — редко, но возможен — можно проследить по отдельности.

Инвестиционная математика: когда окупится второе зарядное устройство?

Сначала запустите номера по местному тарифу. Типичные европейские цифры: электроэнергия стоит 0,25 евро/кВтч, вы берете 0,45 евро/кВтч, средняя сессия 15 кВтч. Валовая прибыль за сессию: 3,00 евро.

При трех платных сеансах в день это 9 евро в день, около 270 евро в месяц. При цене станции в несколько сотен евро плюс простая установка первое устройство окупается за 3-5 месяцев.

Математика второго блока лучше: визит электрика стоит столько же, а два отсека привлекают больше посетителей. Наши операторы сообщают, что ожидающий водитель уходит, а бесплатный второй отсек конвертирует почти всех.

Честное предупреждение: если в среднем здесь проводится менее одного сеанса в день, это развлечение, а не бизнес. Запускайте его ради доброжелательности и лояльности клиентов, а не ради прибыли.

Почему покупатели возвращаются в AMPPAL

Вы покупаете на заводе, а не в торговой точке: Zhejiang Anfu New Energy Technology производит это оборудование в Юэцине с 2014 года.

Стандартный срок выполнения 15-20 рабочих дней; образцы доставляются самолетом в течение 3-5 рабочих дней.

OEM/ODM от 100 единиц: логотип, тип и длина кабеля, вариант экрана, цвет.

Экспортная упаковка: декларация CE, протокол испытаний IEC, руководство, сертификат заводской проверки.

Обслуживается более 40 стран; ссылки включают NEOM и Sime Darby; 200+ станций, которыми управляет группа.

Минимальный заказ: 1 единица для испытания; объемные уровни от 20 и 100 единиц.

Доставка коммерческой станции: поддоны и оформление документов

Каждая станция RZ поставляется в картонной упаковке размерами 460 x 340 x 200 мм, общий вес около 8 кг, включая монтажный комплект. Небольшие заказы доставляются по воздуху; поддон 24 ед. стандартная курьерская паллетная служба, 5-7 дней до Европы.

В 20-футовый контейнер уходит около 500 единиц. Картонные коробки укладываются по 24 штуки на поддон, упаковываются в термоусадочную пленку и наносятся маркировки хрупкости и ориентации.

Мы указываем FOB Нинбо или Шанхай, а также EXW или CIF, где вы предпочитаете контролировать доставку. Каждая поставка сопровождается счетом-фактурой, упаковочным листом, декларацией CE и сертификатом происхождения; L/C и D/P принимаются.

Обслуживание, запасные части и двухлетняя гарантия

2 года гарантии на заводской брак; Коммерческие клиенты получают приоритетное обслуживание.

Запасные части - контроллер OCPP, экранный модуль, контактор, кабель - отправка в течение 7 рабочих дней.

Удаленное обновление прошивки и поддержка конфигурации включены в гарантийный период.

Профилактические проверки: ежемесячно осматривать сальники, очищать вентиляционные отверстия, проверять подключение к сети.

Если кафе или мастерская не могут сэкономить время персонала, наши партнеры в Германии, Франции и ОАЭ непосредственно выезжают на объект.

Неправильные и правильные действия на месте

Неправильно: устанавливать станцию ​​на ярком солнце, экраном на запад. Справа: крепление под карнизом на высоте 1,5 м – экран читаем, но затенен, кабель не над землей.

Неправильно: питание станции от той же цепи, что и кухонный холодильник. Справа: установите специальный выключатель на 32 А с УЗО; стабильный канал поддерживает соединение OCPP.

Неправильно: никогда не трогать серверную часть после установки. Справа: проверьте ежемесячный отчет; если сеансы прерываются, проверьте сеть, прежде чем обвинять зарядное устройство.

Неправильно: цена выше ближайшего устройства быстрой зарядки постоянного тока. Верно: цена ниже — ваша медленная сессия AC продает время, а не скорость.

Неправильно: проложить кабель через подъездную дорожку. Правильно: проложите его над головой или вдоль стены, чтобы через него не проезжали машины.

Три оператора называют свои настоящие номера

Владелец кебабного ресторана в Измире (Турция) установил в мае две установки RZ. Данные за четыре месяца: 341 платный сеанс, в среднем 2,8 в день, доход после учета электроэнергии составляет около 31 000 турецких лир — примерно половина его ежемесячной арендной платы.

Хозяин отеля типа «постель и завтрак» в Сплите, Хорватия, управляет одной станцией с экраном. «Гости доверяют дисплею больше, чем моему слову», — говорит она, и теперь гости электромобилей заказывают специальное зарядное устройство. Жалоба: 4G-донглу в ее каменном доме нужен приличный сигнал - в первые выходные он пропал, сессии перестали показываться онлайн, а отчет пришел только в понедельник. Само зарядное устройство ни разу не подвело.

Владелец шиномонтажа в Джохор-Бару, Малайзия, взимает фиксированную плату в размере 10 малайзийских ринггитов за сеанс через серверную часть. Станция окупилась примерно за четыре месяца, а настоящей победой стало то, что клиенты ждали шины: «они заряжают, потом ждут с кофе». Его примечание: хотелось бы, чтобы экран был стандартным, потому что об этом просят клиенты.

Часто задаваемые вопросы для малого бизнеса

Вопрос: Нужен ли мне для этого специальный договор на электроэнергию?

A: Работает стандартный коммерческий однофазный источник питания на 32 А; проверьте более дешевые ночные тарифы, чтобы увеличить свою прибыль.

Вопрос: Могут ли клиенты платить без приложения?

О: Да. На дополнительном экране отображается сеанс в реальном времени, а серверная часть может выдавать QR-коды оплаты, если ваша платформа поддерживает это.

Вопрос: Какие OCPP-серверы работают с этой станцией?

О: Любая платформа, совместимая с OCPP 1.6J; мы проверяем основные из них перед отправкой.

Вопрос: Что происходит при отключении электроэнергии в середине сеанса?

О: Сеанс завершается благополучно; при перезапуске станция повторно подключается к серверной части и сообщает о прерванном сеансе.

В: Могу ли я ограничить скорость зарядки?

О: Да, ток можно ограничить локально или через серверную часть, что полезно, когда станция использует общую цепь.

Вопрос: Сколько автомобилей может обслуживать одна станция?

A: Один разъем на устройство; два подразделения, расположенные рядом, охватывают большинство малых предприятий.

Вопрос: Достаточно ли 7 кВт для современных электромобилей?

О: За 2–4 часа пребывания это добавляет примерно 60–120 км — как раз подходит для остановок в ресторане, ночлеге и покупках.

Вопрос: Что, если позже мне понадобится более быстрая зарядка?

О: Добавьте второй блок или перейдите к DC; RZ крепится на простой задней панели, поэтому его легко перемещать.
