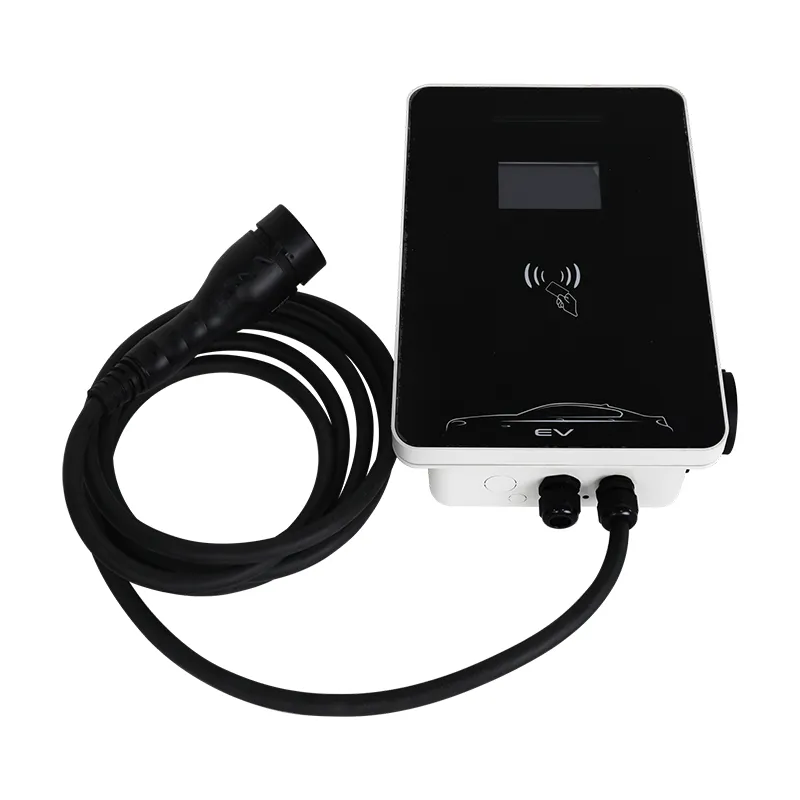

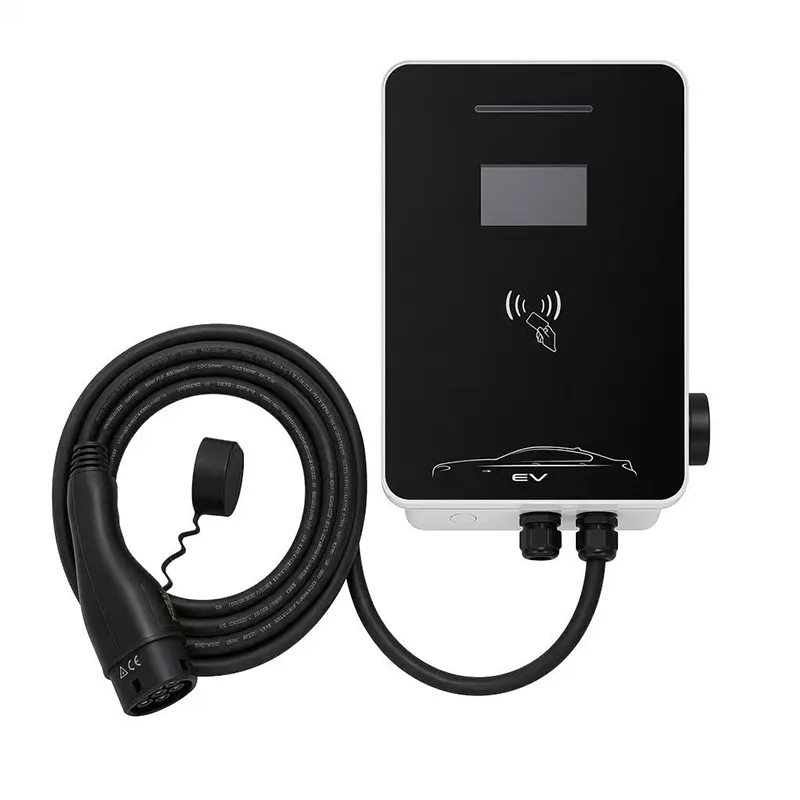

Зарядное устройство переменного тока Wallbox EV мощностью 11 кВт для зарядки в жилых помещениях и на рабочих местах

Трехфазная система мощностью 11 кВт: бесшумная модернизация, подходящая для старых зданий

Зарядное устройство переменного тока Wallbox EV мощностью 11 кВт для зарядки жилых и рабочих мест — это самая большая мощность, которую вы обычно можете добавить в старое здание, не прикасаясь к уличному трансформатору.

Трехфазный источник питания 380 В с током 16 А на фазу обеспечивает мощность 11 кВт, потребляя при этом меньший ток, чем однофазный блок мощностью 7 кВт. В этом противоречивом факте и состоит вся история этой станции RZ.

Для многоквартирного дома 1970-х годов, небольшой мастерской или фермерского здания добавить трехфазную мощность часто проще, чем модернизировать однофазное питание, потому что фазы уже есть и ждут.

Эта страница посвящена пути модернизации: что нужно RZ мощностью 11 кВт, что проверяет ваш электрик и когда трехфазное напряжение действительно превосходит однофазное.

Почему ток 16 А на фазу — это подарок для сети

При трехфазном питании 380 В мощность 11 кВт равна всего 16 А на фазу. Однофазное зарядное устройство мощностью 7 кВт потребляет 32 А на одной фазе — в два раза больше тока на одном проводе.

Ток, а не мощность, нагревает кабели, нагружает выключатели и падает напряжение. Распределение 11 кВт по трем фазам снижает нагрузку на каждый провод, поэтому многие коммунальные предприятия одобряют трехфазную зарядку переменным током, тогда как они отвергли бы большее однофазное потребление.

На практике это означает: трехфазная цепь на 16 А часто уже присутствует в старых зданиях (печах, водонагревателях, мастерских), и для добавления к ней зарядного устройства может потребоваться не что иное, как запасной выключатель.

Это также оставляет запас по высоте. Если позже в здании будет добавлена ​​солнечная батарея или второе зарядное устройство, трехфазная плата поглотит ее без повторного протягивания кабеля.

Что включает в себя модернизация старого распределительного щита

Ваш электрик составляет краткий контрольный список: убедитесь, что в здании действительно есть трехфазное питание (четыре провода во входном источнике питания - три фазы плюс нейтраль), измерьте существующую нагрузку на каждую фазу и найдите запасное место DIN для автоматического выключателя на 16 А или 20 А с УЗО.

В большинстве модификаций зарядному устройству не требуется новый кабель для вывода на улицу — достаточно участка сечением 5x2,5 мм2 от платы до станции, что для стены гаража является коротким и дешевым проводом.

Если здание однофазное, честный ответ будет заключаться в том, что RZ мощностью 11 кВт — неправильный продукт. Однофазная станция мощностью 7 кВт подойдет, если только вы не готовы профинансировать модернизацию трехфазного счетчика — стоимость, которая сильно различается в зависимости от страны.

Мы поставляем каждую станцию ​​с наклейкой с конфигурацией для электрика (номинал выключателя, значения крутящего момента, тип УЗО), чтобы упростить оформление документации по проверке.

Технические характеристики

Однофазный или трехфазный режим: математика с несколькими отсеками

Сравните два здания, в каждом из которых требуется два зарядных отсека.

В здании А используются две однофазные станции мощностью 7 кВт: общий ток 64 А на одну фазу (или разделение вручную), два выключателя на 32 А и риск перекоса фаз на небольшом трансформаторе.

В здании B используются две трехфазные станции мощностью 11 кВт: общий ток 32 А на фазу, сбалансированные по конструкции, и каждая ячейка заряжает автомобиль мощностью 11 кВт почти на 60% быстрее, чем ячейка мощностью 7 кВт.

Переломный момент прост: если вы планируете два или более отсеков - или один отсек, который должен обслуживать автомобиль мощностью 11 кВт, - трехфазная сеть выигрывает по мощности и балансу. Один отсек, однофазное питание: оставайтесь однофазным.

Что касается скорости, то мощность 11 кВт заряжает батарею емкостью 60 кВтч с 20% до 80% примерно за 3,5 часа — достаточно быстро для дневной работы в мастерской или депо.

Объекты, где правильным ответом является трехфазное напряжение 11 кВт

1) Многоквартирные дома и гаражи ТСЖ с трехфазными щитами – одна станция последовательно обслуживает множество жильцов. 2) Небольшие мастерские и склады с 3-5 электромобилями – фургоны и транспортные средства доставки взимают плату между маршрутами. 3) Фермы и сельские хозяйства с сельскохозяйственными источниками питания 380 В. 4) Отели и пансионаты с трехфазными кухнями – одна и та же плата питает зарядное устройство всю ночь. 5) Любое планирование солнечной и трехфазной зарядных пар, естественно, с трехфазными инверторами.

Общая нить: трехфазка уже присутствует. В этом случае установка 11 кВт обходится немногим дороже, чем однофазная мощность 7 кВт, и удваивает скорость зарядки для совместимых автомобилей.

Процесс соответствия и проверки

Соответствие обеспечивается испытаниями IEC 61851-1:2017 Mode 3, против которых выдается маркировка CE.

Степень защиты IP54 проверена испытаниями; эксплуатация от -20С до +50С.

100% производственные испытания: непрерывность заземления, изоляция постоянного тока 500 В, диэлектрическая стойкость 1,5 кВ.

Образцы каждого проекта подвергаются воздействию солевого тумана в течение 96 часов, а контактор включается полмиллиона раз, прежде чем проект будет утвержден.

Перед отправкой соответствие OCPP 1.6J проверялось на нескольких основных серверах.

Заводские сертификаты CE, TUV, CB и UL, проверенные внешними уполномоченными органами.

Строительство станции RZ: 8-этапный производственный процесс

1) Платы SMT с автоматизированным оптическим контролем и конформным покрытием. 2) Силовая часть – комплект трехфазных контакторов, интерфейс счетчика, контроллер OCPP – подключены и проверены по крутящему моменту. 3) Корпус в сборе, карман для экрана установлен, если заказано. 4) Кабель типа 2 длиной 5 м через сальники с регулируемым крутящим моментом. 5) Функциональное тестирование в режиме реального времени, включая реальную трехфазную нагрузку и подтверждение связи OCPP. 6) Испытание на безопасность при высоких нагрузках. 7) Маркировка серийного номера и настройка прошивки. 8) В коробке с монтажным комплектом и наклейкой конфига электрики; 24-часовая проверка образца на партию.

Завод Юэцин (Чжэцзян) использует линии переменного и постоянного тока отдельно; листовой металл поступает из роботизированных ячеек, созданных совместно с партнерами FANUC (Шанхай) и TRUMPF (Германия). Годовая мощность превышает один миллион единиц.

Для заказов на модернизацию мы можем предварительно установить прошивку для кода сети вашей страны перед отправкой — сообщите своему торговому представителю, куда будет поставляться устройство.

Перед заказом: проверьте плату, измеритель и кабель

Три проверки определяют, является ли РЗ 11 кВт однодневной установкой или проектом: 1) Имеет ли счетчик или плата три фазы? 2) Имеется ли запасное положение выключателя с местом для УЗО типа A или B, 30 мА? 3) Длина пути от борта до парковочного места меньше 30 м при площади 2,5 мм2 (для более длинных участков требуется 4 мм2)?

Если все три да, вы ищете самую простую доступную установку переменного тока высокой мощности. Если первого нет, остановитесь – купите однофазный агрегат.

Не забывайте о стороне автомобиля. Станция готова к работе на 11 кВт, но ваш автомобиль должен принимать трехфазный переменный ток мощностью 11 кВт. Многие так и делают; Автомобили мощностью только 7 кВт просто заряжаются при 7 кВт на одной фазе — станция обрабатывает это автоматически.

Мы предлагаем отправить нам по электронной почте фотографию платы; наши инженеры ответят в течение одного рабочего дня, предоставив да/нет и рекомендацию по выключателю.

Почему AMPPAL для модернизации и многоквартирных объектов

Zhejiang Anfu New Energy Technology производит низковольтное и зарядное оборудование с 2014 года, на предприятии в Юэцине работает 260 сотрудников.

Срок изготовления 15-20 рабочих дней с момента подтверждения заказа. Вам нужно сначала протестировать одно устройство на вашем распределительном щите? Образцы вылетают через 3-5 дней.

От 100 единиц мы настраиваем цвет логотипа, кабеля, экрана и корпуса, а также настраиваем прошивку под конфигурацию поставки вашей страны.

Документы по утверждению сети: декларация CE, отчет об испытаниях IEC, руководство, сертификат заводской проверки.

Наше оборудование работает более чем на 40 рынках, а у группы работает более 200 собственных станций.

Пробный минимальный заказ: 1 единица; объемные уровни от 20 единиц.

Упаковка трехфазной станции на экспорт

RZ мощностью 11 кВт поставляется в картонной упаковке размерами 460 x 340 x 200 мм, общий вес около 8,5 кг. Дополнительный вес составляет комплект трехфазных контакторов. Авиаперевозки подходят от 1 до 10 единиц; паллета 24 передвигается курьерской паллетной службой за 5-7 дней в Европу.

Ожидается, что в 20-футовом контейнере будет упаковано примерно 480 единиц продукции, упакованных на поддоны по 20 коробок и упакованных.

Условия торговли действуют на условиях FOB Нинбо или Шанхай, возможны EXW и CIF. Документация включает в себя коммерческий счет, упаковочный лист, декларацию CE и сертификат происхождения; Оплата по аккредитиву или D/P.

Условия гарантии и технической поддержки

2 года гарантии на заводской брак; коммерческие сайты получают приоритетное обслуживание.

Запасные части (контроллер OCPP, комплект контакторов, экран, кабель) отгружаются в течение 7 рабочих дней.

Бесплатная удаленная поддержка: наши инженеры помогут вашему электрику провести модернизацию с фотографиями или видео и ответят в течение одного рабочего дня.

Обновления прошивки и помощь по настройке включены в гарантийный период.

Для проектов модернизации, требующих присутствия квалифицированного электрика на месте, мы работаем через сервисных партнеров в Германии, Франции и ОАЭ.

Что можно и чего нельзя делать при модернизации

Неверно: предполагается, что здание трехфазное, потому что в нем три предохранителя. Справа: проверьте счетчик с помощью проверки фазы или спросите у коммунальной службы — три предохранителя могут быть однофазными.

Неправильно: балансировать фазы методом проб и ошибок. Справа: поручите электрику измерить пофазную нагрузку и отнесите зарядное устройство к наименее нагруженному комплекту.

Неправильно: использовать автоматический выключатель на 20А с проводкой сечением 1,5 мм2. Справа: соответствие сечения кабеля длине трассы — 2,5 мм2 до 30 м, 4 мм2 за его пределами.

Неправильно: проложить питающий кабель через дверной проем или подъездную дорожку. Справа: проложите кабелепровод вдоль стены к блоку.

Неправильно: игнорирование типа УЗО. Справа: подходит тип A или B, 30 мА, согласно наклейке с конфигурацией — это предполагается датчиком утечки постоянного тока станции.

Полевые отчеты с трехфазных объектов

В многоквартирном ТСЖ в Софии, Болгария, к трехфазной сети дома 1970-х годов была добавлена ​​одна РЗ мощностью 11 кВт. Двадцать одно домохозяйство делит станцию ​​через RFID-расписание серверной части OCPP; плате требовалась одна запасная позиция выключателя и ничего больше. Примечание казначея: первый электрик назначил полную замену панели, а второй нашел запасной разъем DIN - разница заключалась в знаниях, а не в оборудовании.

Менеджер курьерского депо в Кракове, Польша, управляет тремя подразделениями на 12 фургонов доставки. Важным является оборот в дневное время: фургоны заряжаются за 3,5 часа между маршрутами, и 11 кВт вполне подходят. Его жалоба: фиксированный кабель имеет длину 5 м, и для одного парковочного ряда потребовался удлинительный кабель, который ему пришлось покупать на месте, потому что мы его не доставляем.

Фермерский кооператив в Нижней Саксонии, Германия, питает две станции от сельскохозяйственной сети 380 В, которая используется совместно с зерносушилками. Фазы работают, потому что пики сушки осенью и пики зарядки зимой - они никогда не совпадают. Их небольшая проблема: зимняя прошивка нуждалась в удаленном обновлении, на планирование которого ушел день, поскольку кооперативный Wi-Fi находится в отдельном здании.

Трехэтапные вопросы, прямые ответы

Вопрос: Моя машина заряжается только при однофазной мощности 7 кВт. 11 кВт потрачены впустую?

О: Станция адаптируется и выдает 7кВт; вы сохраняете трехфазный путь для своей следующей машины.

Вопрос: Могу ли я установить это без трехфазного питания?

О: Нет, требуется трехфазное напряжение 380 В переменного тока; для однофазных объектов выбирайте RZ 7 кВт.

Вопрос: Нужно ли 11 кВт разрешение от коммунальных предприятий?

О: Обычно не для 16 А на фазу, но уточните у своего дистрибьютора; несколько стран освобождают от уведомления зарядные устройства переменного тока мощностью до 11 кВт.

Вопрос: Как быстро заряжается 11 кВт?

О: Около 60 км дальности в час; батарея емкостью 60 кВтч разряжается на 20–80% примерно за 3,5 часа.

В: Можно ли добавить экран позже?

О: Это заводская опция; заказывайте его вместе с устройством, поскольку установка кармана для дисплея нецелесообразна.

В: Что делать, если фазы здания несбалансированы?

О: Серверная часть может планировать сеансы, а электрик может подключить зарядное устройство к наименее нагруженной фазе.

Вопрос: Жестко ли напряжение 16 А на фазу для старой проводки?

О: Нет. 16А – это стандартная строительная практика; более рискованным является однофазное напряжение 32 А, которого в этом устройстве нет по конструкции.

Вопрос: Нужен ли мне новый счетчик?

О: Обычно нет; если в вашем счетчике отсутствует трехфазный регистр, коммунальное предприятие заменяет его бесплатно в некоторых странах ЕС.
