Компактное настенное зарядное устройство переменного тока мощностью 3,5 кВт для зарядки дома и офиса

Что это за зарядное устройство (и для кого оно)

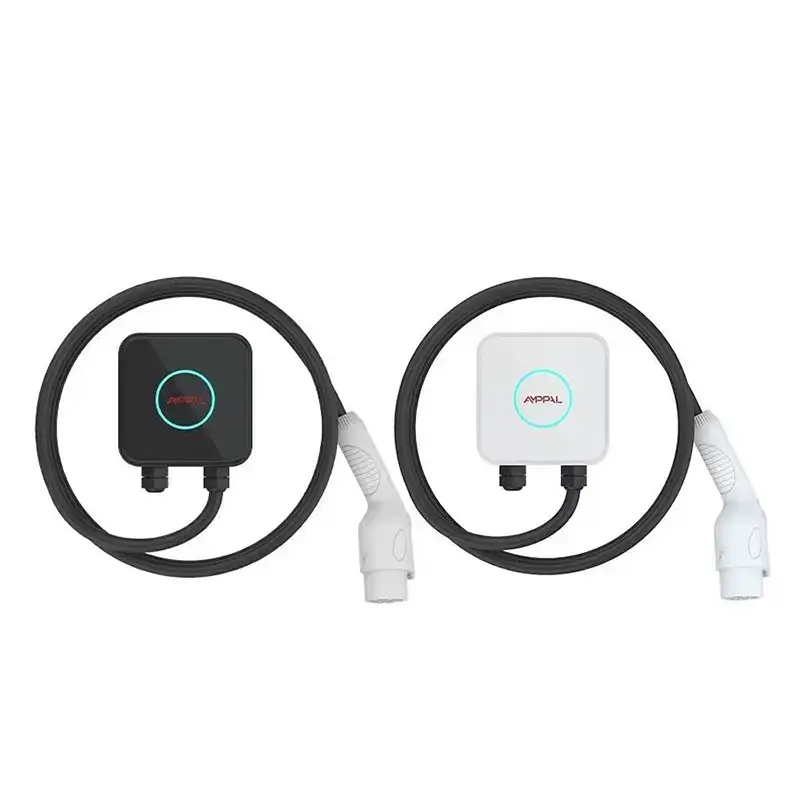

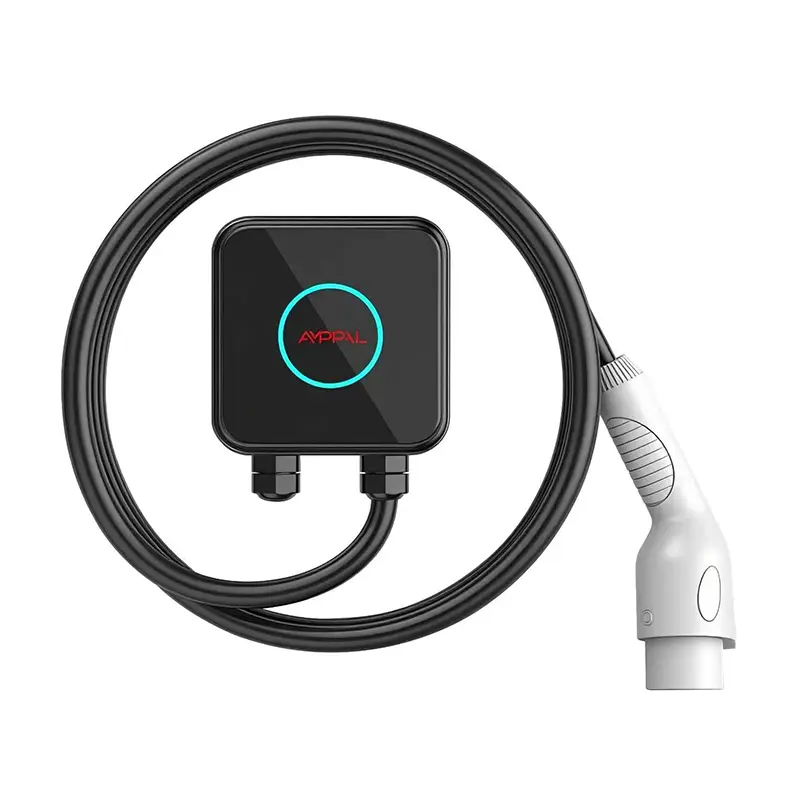

Коробка размером 150 на 150 на 65 мм примерно равна размеру толстого романа в твердом переплете или домашнего маршрутизатора. Это весь корпус AMPPAL 3,5 кВт Compact – каждый компонент, реле безопасности и плата управления внутри него.

Большинство настенных коробок, представленных на рынке, имеют объем в три-пять раз больше. В тесном подвальном отсеке, возле водонагревателя или на стене шириной в полметра именно от этой разницы зависит, можно ли вообще установить зарядное устройство.

Мы построили это устройство для пространств, которые все остальные игнорируют: узкие парковочные места в многоквартирных домах, старые многоквартирные дома без электрощита, лестничные площадки и даже общая стена внутреннего двора. Если ваша стена имеет свободную ширину 150 мм, в ней найдется место для этого зарядного устройства.

Почему исключительная компактность меняет вашу установку

Маленький размер – это не дизайнерская хитрость. Он меняет физическую математику установки зарядного устройства для электромобилей четырьмя способами.

Во-первых, высота крепления. Блок глубиной 65 мм меньше выступает из стены, поэтому может стоять в проходе, не загораживая пешеходное движение - рядом с подвальной лестницей, где в проход будет торчать короб глубиной 120 мм.

Во-вторых, он помещается в существующие корпуса. Подрядчики в Италии и Польше установили Compact внутри уже существующего металлического распределительного шкафа, защитив его от непогоды и вандализма без новой кладки.

В-третьих, прокладка кабеля. Кабель входит и выходит близко к стене, поэтому поверхностный кабелепровод выглядит чистым и требует всего двух настенных заглушек.

В-четвертых, вес. Устройство весом около 1 кг крепится четырьмя шурупами к гипсокартону или кирпичу; нет необходимости искать шпильку или сверлить бетон.

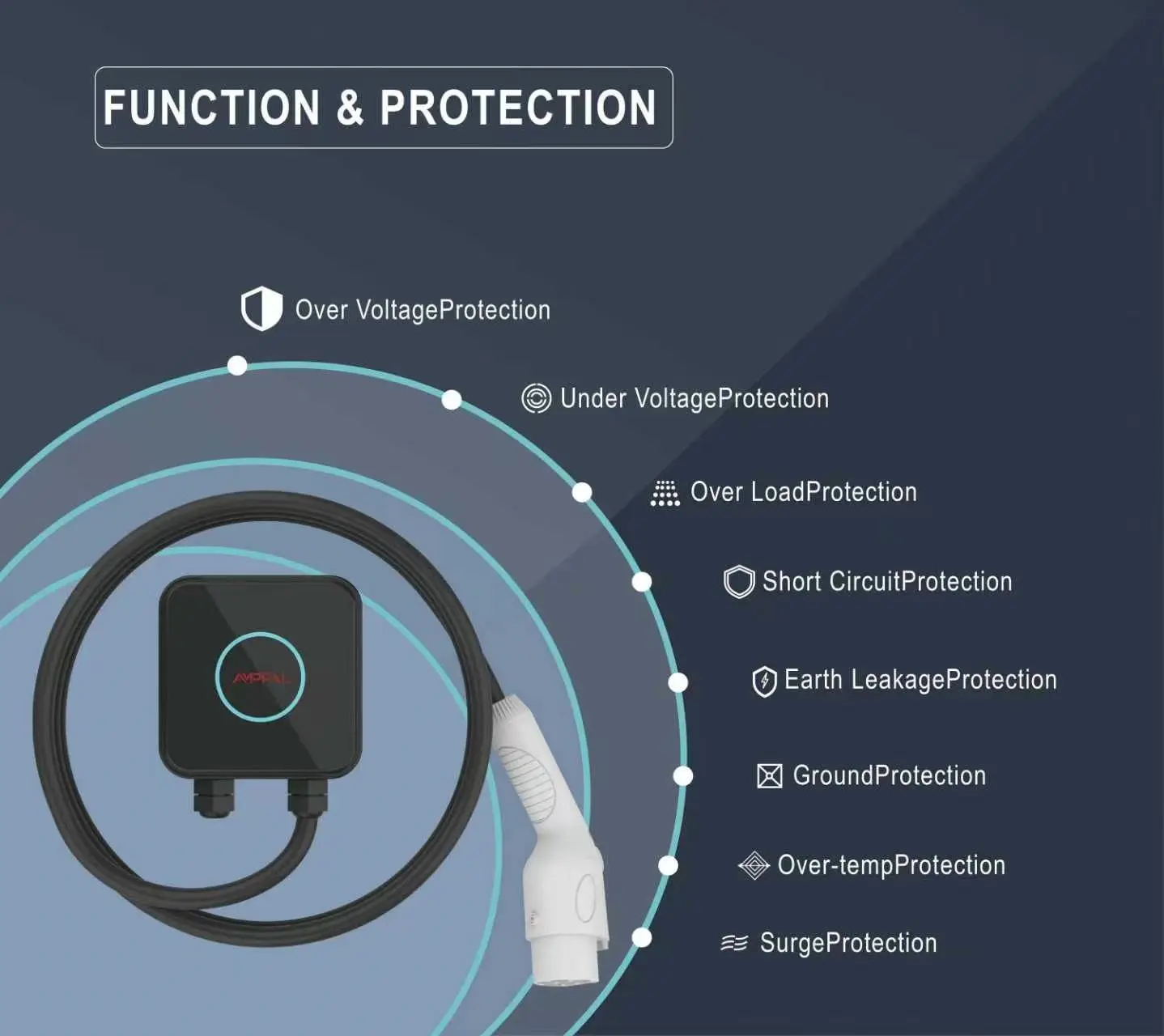

Что находится внутри такого маленького зарядного устройства

Зарядное устройство переменного тока Compact Wallbox мощностью 3,5 кВт для зарядки дома и офиса представляет собой зарядную станцию ​​режима 3 в соответствии со стандартом IEC 61851-1:2017. Он не преобразует переменный ток в постоянный — эта работа остается за автомобилем. Что он делает, так это управляет безопасным квитированием: пилотный сигнал, управление реле, проверка целостности заземления и автоматическая остановка при завершении зарядки или появлении неисправности.

Без трансформатора и силового каскада постоянного тока корпус значительно уменьшается. Тепловая нагрузка при мощности 3,5 кВт скромная: корпус представляет собой термопластическую оболочку с классом UL94 V-0 (огнестойкий), и тепло рассеивается через поверхность корпуса без вентиляторов.

Степень защиты IP54 означает, что устройство устойчиво к пыли и брызгам воды с любого направления — не только при погружении в воду, но и при дожде, конденсате и очистке из шланга. Плата управления в стандартной комплектации имеет конформное покрытие, что необычно для этой цены, поэтому она выдерживает влажные прибрежные гаражи.

Технические характеристики

Где место этого 150-мм зарядного устройства (и где его нет)

Реальные варианты использования специфичны, и мы их перечисляем.

1) Узкие частные ниши в подвалах квартир, особенно в старых зданиях Европы и Юго-Восточной Азии, где проход длиной 2,2 м не оставляет стены.

2) Вторые дома и дачи с однофазным питанием 16А.

3) Арендованные парковочные места, где арендодатель хочет минимальной занимаемой площади и съемного устройства.

4) Стены гаража используются совместно с бойлерами, умягчителями воды или шкафами для инструментов.

5) На складах флота проводится дешевая пилотная установка, прежде чем переходить к полноразмерному оборудованию.

Там, где ему не место: трехфазный автомобиль мощностью 22 кВт, участок, где имеется только трехфазное питание (данное устройство работает только с однофазным напряжением 220 В переменного тока), или подъездная дорога, где действительно необходима более быстрая зарядка в дневное время.

Как Compact справляется с теплом, пылью и водой

Три инженерных решения позволяют выполнять небольшие работы на открытом воздухе.

Тепло: при мощности 3,5 кВт общие рассеиваемые потери остаются ниже 40 Вт при полной нагрузке. Корпус выполняет функцию радиатора: ребристые внутренние поверхности отводят тепло к внешней поверхности, а нагрузочные тесты показывают, что температура поверхности ниже 55°C при температуре окружающей среды 35°C.

Пыль и вода: степень защиты IP54 обусловлена ​​герметичной передней крышкой и кабельными вводами, которые фиксируют оболочку кабеля, а не эпоксидной заливкой. Это обеспечивает работоспособность устройства: технический специалист может открыть его, заменить реле и закрыть без заводских инструментов.

Сертификация и гарантия качества

Маркирован CE и протестирован в соответствии с IEC 61851-1:2017, руководящим стандартом для зарядного оборудования переменного тока 3.

Материал корпуса соответствует классу воспламеняемости UL94 V-0 — корпус не выдерживает пламени, что актуально в общих подвалах.

Каждое устройство проходит 100% проверку электробезопасности: целостность заземления, сопротивление изоляции при 500 В постоянного тока и диэлектрическая стойкость при 1,5 кВ.

Образцы устройств проходят 96-часовое испытание в солевом тумане и испытание на выносливость реле в течение 500 000 циклов в нашей лаборатории.

Входной контроль проверяет контакторы, микроконтроллеры и датчики тока на соответствие сертификатам партии; процент брака регистрируется по партиям.

Завод имеет сертификаты CE, TUV, CB и UL для семейства AMPPAL, проверенные внешними уполномоченными органами.

Как сделано зарядное устройство (8 шагов)

Производство на нашем заводе в Юэцине (Чжэцзян, «столица электроприборов») осуществляется в фиксированной последовательности:

1) Сборка печатной платы SMT с автоматическим контролем паяльной пасты.

2) Нанесено и отверждено конформное покрытие.

3) Реле, датчик и плата MCU установлены в задней половине корпуса.

4) Установлен кабельный ввод и кабель длиной 5 м с контролем крутящего момента.

5) Автоматизированное функциональное испытание напряжением 230В с имитацией нагрузки автомобиля.

6) 100% проверка безопасности при высоком напряжении и непрерывности заземления.

7) Визуальный осмотр и лазерная маркировка серийного номера.

8) Поставляется с монтажным комплектом и картой быстрого запуска, упаковывается на поддоны после 24-часовой пробной проверки.

Роботизированные линии, поставляемые партнерами FANUC (Шанхай) и TRUMPF (Германия), обрабатывают листовой металл для наших крупных станций; Compact работает от выделенной линии переменного тока. Годовая мощность завода превышает один миллион единиц.

Руководство по выбору: достаточно ли вам 3,5 кВт?

Будем откровенны: 3,5 кВт — это медленная зарядка по современным меркам. Он подходит для автомобилей, которые паркуются на ночь: пассажиров, подключаемых гибридов и городских электромобилей с аккумуляторами емкостью 20–40 кВтч.

Не покупайте его, если ваш ежедневный пробег превышает около 150 км без альтернативной зарядки. В этом случае разумной рекомендацией будет станция Compact мощностью 7 кВт или станция мощностью 11/22 кВт.

Также пропустите это, если в вашем доме трехфазная проводка, а ваша машина потребляет 11 кВт — настенная коробка становится узким местом.

Что делает это устройство подходящим: ограниченное физическое пространство, однофазная цепь на 16 А, которую вы не будете модернизировать, или вторичное имущество, нуждающееся в дешевом и незаметном зарядном устройстве.

Почему стоит выбирать AMPPAL вместо обычных компактных зарядных устройств

Завод напрямую от Zhejiang Anfu New Energy Technology Co., Ltd. (основано в 2014 году, специализированное предприятие национального уровня) - вы имеете дело с производителем, а не с торговой компанией.

Стандартный срок выполнения 15-20 рабочих дней; образцы отправляются в течение 3-5 рабочих дней по воздуху.

OEM и ODM приветствуются: логотип, длина кабеля, тип вилки (Тип 1/Тип 2/GB/T) и цвет от 100 единиц.

Пакет документации: декларация CE, протокол испытаний IEC 61851-1, руководство, сертификат заводской проверки для таможни.

Опыт экспорта в более чем 40 стран, включая ОАЭ, Саудовскую Аравию, Россию, Германию, Францию, Малайзию, Таиланд, Вьетнам, Мексику и Бразилию; NEOM и Sime Darby являются справочными партнерами.

MOQ от 1 единицы для тестирования; объемные уровни от 50 и 500 единиц.

Упаковка и доставка

Каждое устройство поставляется в картонной упаковке размером 210 x 210 x 120 мм и весом около 1,6 кг с зарядным устройством, кабелем длиной 5 м, монтажным комплектом и руководством. Коробка удобна для курьерской доставки, поэтому авиаперевозка остается дешевой: 40 единиц укладываются в один отсек для посылок объемом 0,1 м3.

При морской перевозке 1200 единиц загружаются в 20-футовый контейнер на 24 паллетах в термоусадочную пленку по 50 коробок каждая.

Условия торговли: FOB Нинбо или Шанхай, EXW или CIF по запросу. Оформление документов включает коммерческий счет, упаковочный лист, декларацию CE и сертификат происхождения; мы регулярно обрабатываем L/C и D/P.

Послепродажная поддержка и гарантия

2-летняя стандартная гарантия на заводские дефекты; работа и обратная доставка согласовываются в каждом случае.

Запасные части (реле, плата управления, кабель) отправка в течение 7 рабочих дней; приоритетный воздух для Европы и Ближнего Востока.

Бесплатная удаленная диагностика: отправьте фото или видео светодиода неисправности, и наши инженеры ответят в течение одного рабочего дня.

Пользовательское обслуживание не требует особых усилий: дважды в год проверяйте оболочку кабеля на наличие порезов, затягивайте шурупы в стене, выдувайте пыль.

Для дилеров в Германии, Франции и ОАЭ существуют контракты на расширенную гарантию и обслуживание на месте.

Замечания по установке и использованию

Неправильно: установка вплотную к деревянной стене с закрытыми задними вентиляционными отверстиями. Справа: оставьте воздушный зазор 30 мм и держите вентиляционные отверстия свободными — IP54 защищает от воды, а не блокирует поток воздуха.

Неправильно: подключать зарядное устройство к бытовой розетке через переходник. Справа: подключите его к специальному автомату на 16 А (УЗО типа A или B, 30 мА), чтобы проверка целостности заземления работала должным образом.

Неправильно: плотно наматывать 5-метровый кабель на крючок во время зарядки. Справа: полностью расслабьтесь перед сеансом; витой кабель под нагрузкой нагревается и может сработать термопредохранитель.

Неправильно: монтаж полностью открыт под горизонтальный дождь. Справа: установка под навесом или навесом для парковки; IP54 выдерживает брызги, а не многочасовой проливной дождь.

Неправильно: уронить разъем на пол, где по нему проезжают машины. Справа: храните пистолет в держателе, чтобы штифты оставались чистыми и сухими.

Что говорят клиенты после установки

Прошлой осенью управляющий недвижимостью в Варшаве установил шесть квартир в подвале квартиры 1970-х годов. Ширина 150 мм позволила разместить зарядные устройства между щитами предохранителей и лестницей — ни одна полноразмерная станция не смогла бы занять это место. Его примечание: в последнем отсеке не хватило фиксированного кабеля, поэтому вторая партия получила 7-метровые кабели.

Автодилер на Пенанге использует Compact в качестве демонстрационного зарядного устройства в выставочном зале. «Клиенты видят его рядом с книгой в мягкой обложке и сразу же понимают размер», — говорит он. Небольшая жалоба: светодиодное кольцо ярко светится в темном автосалоне, а ночью он его заклеивает.

Владелец кемпера в Баварии заряжает свой подключаемый гибрид в садовом сарае от сети 16 А. После одного сезона дождей и мороза -8С, неисправностей ноль; он признает, что именно двухлетняя гарантия дала ему смелость попробовать, чего мы не советуем делать без электрика, хотя это сработало.

Часто задаваемые вопросы

Вопрос: Может ли это зарядное устройство мощностью 3,5 кВт работать от бытовой розетки?

О: Нет. Он должен быть жестко подключен к выделенной цепи на 16 А с УЗО.

Вопрос: Сколько запаса хода в час прибавляют 3,5 кВт?

О: Примерно 14-15 км при 230 В; аккумулятор емкостью 30 кВтч заряжается примерно за 8,5 часов.

Вопрос: Действительно ли корпус огнестойкий?

О: Да – UL94 V-0, высший класс воспламеняемости пластмасс.

Вопрос: Могу ли я установить его на открытом воздухе?

О: Да, под крышей или укрытием; IP54 защищает от брызг и пыли, а не от непрерывного горизонтального дождя.

Вопрос: Работает ли он со всеми брендами электромобилей?

О: Любой электромобиль, совместимый с переменным током Mode 3, работает с заказанным вами вариантом вилки: Type 1, Type 2 или GB/T.

Вопрос: Почему только 16А вместо 32А?

О: Корпус размером 150х150х65 мм термически оптимизирован на ток 16А; Модель Compact мощностью 7 кВт покрывает ток 32 А при той же занимаемой площади.

Вопрос: Что произойдет, если УЗО сработает во время зарядки?

A: Зарядка прекращается, и загорается светодиод неисправности; он возобновляется только после устранения неисправности.

Вопрос: Могу ли я позже перевезти его в арендуемую недвижимость?

О: Да — четыре винта и стандартное соединение на 16 А; электрик делает переезд примерно за 20 минут.
