Двунаправленное зарядное устройство постоянного тока V2G мощностью 7 кВт для домашнего энергоснабжения и интеллектуальных сетей

Что делает двунаправленный блок мощностью 7 кВт для дома

Двунаправленное зарядное устройство постоянного тока V2G мощностью 7 кВт для домашнего энергоснабжения и интеллектуальных сетей (AF-DC-07) представляет собой небольшое двунаправленное зарядное устройство постоянного тока. Он выполняет очевидную работу — заряжает электромобиль мощностью 7 кВт — и вторую работу, которую не могут выполнить большинство зарядных устройств: он отбирает энергию из автомобиля и питает дом. Это второе направление и есть то, что на практике означают V2H (автомобиль-дом) и V2G (автомобиль-сеть).

Для типичного дома с электромобилем емкостью 40–60 кВтч 7 кВт обратного потока покрывают базовую нагрузку: холодильник, роутер, освещение, циркуляционные насосы отопления. Он не будет одновременно запускать электрическую духовку и тепловой насос. За это можно купить часы выживания при сбоях, а не неделю независимости от сети.

Шесть причин, по которым блок мощностью 7 кВт меняет дом

Аргументом является не скорость зарядки; это второе направление потока. Шесть пунктов, которые покупатели повторяют после установки:

Резервное питание без второй батареи: уже имеющийся у вас электромобиль становится резервным. Машины мощностью 60 кВтч хватает на два дня домашней вечерней нагрузки.

Арбитраж пик-долина: взимайте плату по ночным тарифам, разряжайте в дорогое вечернее окно и позвольте счетчику сделать математику.

IP55 от непогоды: дождь, пыль и прибрежный соленый воздух справляются лучше, чем шкафы IP54 на старших братьях и сестрах.

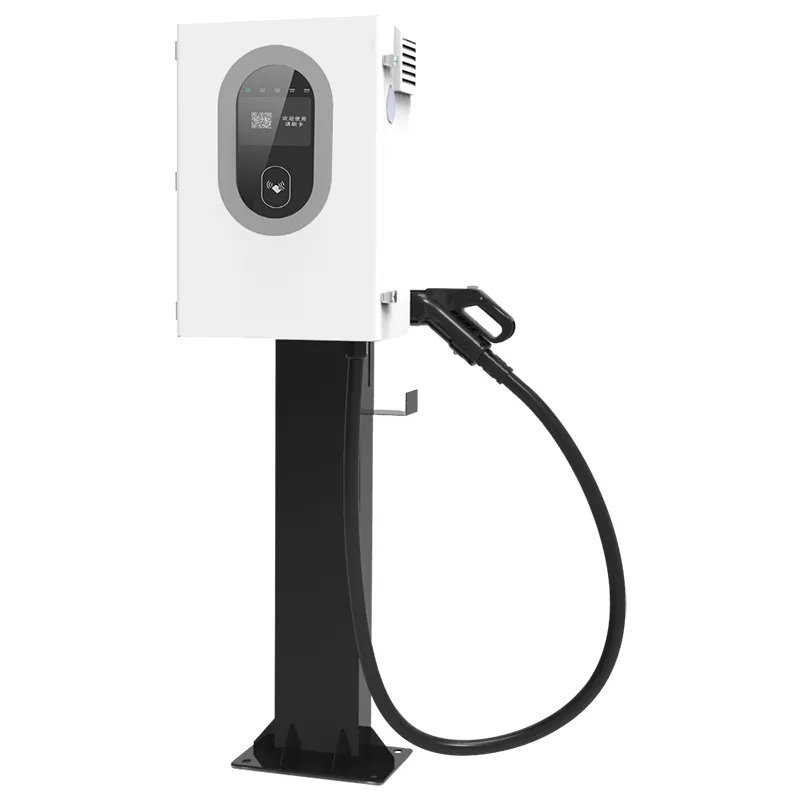

Монтаж на колонне или столбе: шкаф размером 600 x 450 x 230 мм подходит для стены, стальной колонны или придорожного столба.

КПД 95% или выше в обоих направлениях, поэтому при движении туда и обратно от сети к батарее теряется менее десятой части энергии.

Пять способов начать сеанс: сканирование QR, карта, автозапуск по VIN, управление платформой или принудительный автономный запуск при сбое сети.

Технические характеристики

Где устройство V2G мощностью 7 кВт заслуживает своего места

Не автопарковый продукт. Размер рассчитан на одно парковочное место; Вот сценарии, в которых владельцы сообщают о реальной окупаемости:

Отдельные дома в Германии, Нидерландах и странах Северной Европы с тарифами на электроэнергию по времени использования.

Дачные домики и сельская недвижимость, где отключения электроэнергии являются скорее обычным, чем редким явлением.

Небольшие магазины и домашние офисы с постоянной нагрузкой 500–1500 Вт.

Дома с фотоэлектрическими солнечными батареями: полдень заряжает машину, вечерняя разрядка покрывает обеденный пик.

Арендодатели устанавливают парковочные места с поддержкой V2G в качестве аргумента в пользу арендаторов.

Как зарядка и разрядка переключаются в одном шкафу

Внутри AF-DC-07 находится один двунаправленный силовой каскад. В режиме зарядки он преобразует трехфазный переменный ток в постоянный для аккумулятора. В режиме разрядки те же модули преобразуют постоянный ток обратно в переменный при 230/400 В. Отдельный инвертор не прикручен — такая топология обеспечивает размеры шкафа 600 x 450 x 230 мм и эффективность на уровне 95% или выше в обоих направлениях.

ISO 15118 обрабатывает рукопожатие V2G. Автомобиль и зарядное устройство обмениваются подписанным сообщением о том, сколько энергии можно отвести назад, а обратный поток начинается только при наличии разрешения. Это не взломанный инвертор, питающий дом; это дозированный обмен, соответствующий стандартам.

Запуск намеренно многоуровневый. Онлайн-сеансы начинаются с QR-кода, карты, распознавания VIN или облачной платформы AMPPAL. Если сеть обрывается, принудительный запуск в автономном режиме позволяет использовать зарядное устройство с локальной аутентификацией, что полезно, когда маршрутизатор выходит из строя во время сбоя.

Сертификаты, которые хочет видеть страховщик домовладельца

Домашний V2G находится в серой зоне на нескольких рынках, поэтому оформление документов имеет большое значение. Вот документы, которые поставляются с каждым AF-DC-07:

Знаки CE и TUV для рынка ЕС; UL и CB доступны для Северной Америки и других регионов.

Соответствие стандарту IEC 61851 по характеристикам зарядки постоянным током и безопасности разъемов.

Сертификация ISO 15118 для стека связи V2G — той части, которая делает двунаправленные сеансы дозированными и легальными.

Степень защиты IP55 проверена по стандарту IEC 60529: выдерживает воздействие шлангов и пыли.

Запись заводских испытаний каждого устройства: изоляция, заземление и полная двунаправленная работа при номинальной мощности.

Модули с широким диапазоном температур от -30°C до +55°C для открытого зимнего монтажа.

Как строятся агрегаты мощностью 7 кВт в Юэцине

Завод расположен в Юэцине, провинция Чжэцзян — городе, который жители называют китайской столицей электроприборов. AMPPAL управляет им с 2014 года, насчитывая более 260 сотрудников. Последовательность сборки агрегата мощностью 7 кВт:

Листовая сталь режется на лазерных станках TRUMPF и сгибается на листогибочных прессах с ЧПУ.

Роботы-манипуляторы FANUC позиционируют силовые модули; Продукты постоянного тока работают на отдельной линии, отдельной от переменного тока.

Платы силового каскада паяются волновой пайкой и проходят автоматический оптический контроль.

Каждое устройство подвергается двунаправленной нагрузке при полной нагрузке: четыре часа зарядки, затем разрядка при мощности 7 кВт.

Сначала корпус покрывается порошковой краской; Прокладки IP55 устанавливаются вручную и проверяются моментом затяжки.

Прошивка прошивается со стеком ISO 15118 и включенными всеми пятью методами запуска.

Перед регистрацией серийного номера проводится окончательная визуальная и электрическая проверка.

Блоки упакованы в отдельные ящики; Срок выполнения 15-20 рабочих дней.

Достаточно ли 7 кВт? Выбор домашнего устройства V2G

Начните с нагрузки, которую необходимо покрыть при отключении электроэнергии: холодильник, роутер, освещение, циркуляционный насос отопления, обычно 400-800 Вт. При этом уровне 7 кВт обратной мощности покрывают дом в течение нескольких часов, в то время как автомобиль сохраняет достаточный заряд для утренней езды.

Если в вашем доме одновременно работают электрический тепловой насос, индукционная плита и сауна, 7 кВт не выдержат этого пика. Можно использовать агрегат мощностью 30 или 60 кВт, но это меняет цену и установку. Для большинства домохозяйств достаточно 7 кВт.

Не для вас, если вам нужен ИБП для всего дома, который включается менее чем за секунду, или устройство, которое обеспечивает питание дома при многодневном отключении электроэнергии. AF-DC-07 — это двунаправленное зарядное устройство со счетчиком, а не автономный инвертор. В вашем тарифе нет спреда между пиками и долинами? Аргумент арбитража тоже исчезает.

Почему покупатели выбирают AMPPAL для дома V2G

Срок изготовления стандартных единиц 15-20 рабочих дней; OEM-брендинг и индивидуальная окраска по запросу.

Минимальный заказ одной единицы для оценки — мы отправляем инженерам и мелким импортерам отдельные единицы продукции, а не только поддоны.

Наличие сертификатов CE, TUV, UL, CB и CCC; документация поставляется с каждым заказом.

Более 260 сотрудников и поставлено более 1 миллиона единиц техники с 2014 года; AMPPAL также управляет более чем 200 зарядными станциями.

Европейский склад запасных частей: зарядные пистолеты, платы управления и дисплеи доставляются в течение 3-5 рабочих дней.

Упаковка и доставка модели мощностью 7 кВт

Каждый AF-DC-07 поставляется в деревянном или тяжелом картонном ящике размерами примерно 750 x 600 x 350 мм и весом около 40 кг вместе с пистолетом и монтажным кронштейном. Пенопластовые вставки удерживают корпус; Пистолет и кабель транспортируются во влажном мешке.

20-футовый контейнер вмещает около 60 единиц; куб высотой 40 футов около 130. Поддоны обвязываются ремнями, груз фотографируется перед запечатыванием.

Стандартные условия — FOB Нинбо или Шанхай, цены CIF и CFR по запросу. Документы включают счет-фактуру, упаковочный лист, коносамент и декларацию CE; сертификаты выдаются заранее.

Поддержка после приземления блока мощностью 7 кВт

24 месяца на отделении. Для домашнего V2G важна именно инверторная ступень — она работает в обе стороны и закрыта.

Обновления прошивки для стека ISO 15118 бесплатны в течение всего срока службы продукта через облако или USB.

Запасные части для распространенных неисправностей доставляются в течение 3-5 рабочих дней; зарядное ружье является наиболее заказываемой запасной частью.

Один год бесплатной удаленной диагностики — отправьте фотографию или экспортируйте журнал и получите ответ в тот же день.

Лицензированный электрик может выполнить установку за один день; Руководство включает электрические схемы и значения крутящего момента.

Распространенные ошибки при домашней установке V2G

Неправильно: Монтаж агрегата там, где на разъем капает сточная вода с крыши. Справа: выберите место с каплевидным краем или небольшим выступом — IP55 защищает от погодных условий, а не от воды, попадающей в розетку.

Неправильно: предполагается, что разрядка начинается в тот момент, когда автомобиль подключается к электросети. Верно: необходимо завершить рукопожатие ISO 15118, и сначала в приложении необходимо включить график разрядки.

Неправильно: определите домашнюю нагрузку выше 7 кВт и надейтесь, что зарядное устройство с ней справится. Справа: держите разрядную нагрузку ниже 6 кВт, чтобы оставить запас на потери.

Неправильно: подача переменного тока через случайный удлинитель. Справа: жестко подключите выходную сторону к выделенной цепи с собственным выключателем.

Неправильно: пропустить сетевой фильтр, поскольку зарядное устройство имеет молниезащиту. Справа: отряд защищает себя; панель дома по-прежнему нуждается в собственном УЗИП типа 2.

Что сообщают домовладельцы и владельцы малого бизнеса

Домовладелец из Баварии (Германия) использует AF-DC-07 с электромобилем мощностью 58 кВтч по тарифу по времени использования. Он заряжается ночью по низкому тарифу и разряжается в 18:00-21:00; счетчик показывает около 14 евро, сэкономленных в месяц в первом квартале. Единственное, что его беспокоило: отверстия для кронштейнов требовали второго сверления на кирпичной стене.

Владелец небольшой пекарни в Нидерландах использует это устройство и в качестве зарядного устройства, и в качестве буфера для своих холодильников. 40-минутное отключение электроэнергии в январе ему ничего не стоило — в машине работали охладители. QR-стикер собирает пыль, и его необходимо время от времени протирать.

Управляющий сельской недвижимостью в Новой Зеландии установил устройство на столбе рядом со сдаваемым в аренду коттеджем. Гости сканируют, чтобы начать зарядку; он обеспечивает удаленную разрядку V2H во время штормов. Его вердикт: первое установленное им зарядное устройство, которое не требовало повторного посещения в течение месяца.

Главная V2G Вопросы и ответы

Вопрос: Может ли AF-DC-07 обеспечить питанием весь дом во время отключения электроэнергии?

О: Питает до 7 кВт - холодильники, освещение, маршрутизатор, насосы. Тяжелые одновременные нагрузки, такие как духовки, превысят его.

Вопрос: Повреждает ли разряд V2G автомобильный аккумулятор?

Ответ: Глубина и частота имеют большее значение, чем направление. Ночная двухчасовая разрядка мощностью 7 кВт — это мягкий цикл; большинство электромобилей справляются с этим в рамках гарантии.

Вопрос: Какие автомобили работают с этим зарядным устройством?

О: Любой электромобиль, поддерживающий двустороннюю зарядку по стандарту ISO 15118 через CCS или GB/T — сначала проверьте список поддержки V2G вашего автомобиля.

Вопрос: Законно ли подключение к сети?

О: Да, на рынках ЕС и Великобритании, с маркировкой CE и TUV и установкой лицензированным электриком.

В: Сколько я могу сэкономить на тарифах?

О: При разбросе пик-впадина 20-30 центов вечерняя разрядка экономит 1-2 евро за сеанс, 30-60 евро в месяц.

В: Что произойдет, если у меня отключится Интернет?

О: принудительный запуск в автономном режиме обеспечивает зарядку и разрядку с локальной аутентификацией; выставление счетов наступит позже.

Вопрос: Нужен ли мне отдельный инвертор для дома?

О: Нет – двунаправленный каскад преобразует постоянный ток в переменный. Вам нужен безобрывный переключатель или соединение переменного тока с панелью.

Вопрос: Могу ли я позже расширить мощность до 22 кВт?

О: Нет, AF-DC-07 имеет фиксированную мощность 7 кВт. Выбирайте модели AMPPAL мощностью 30 или 60 кВт, чтобы получить больше.
