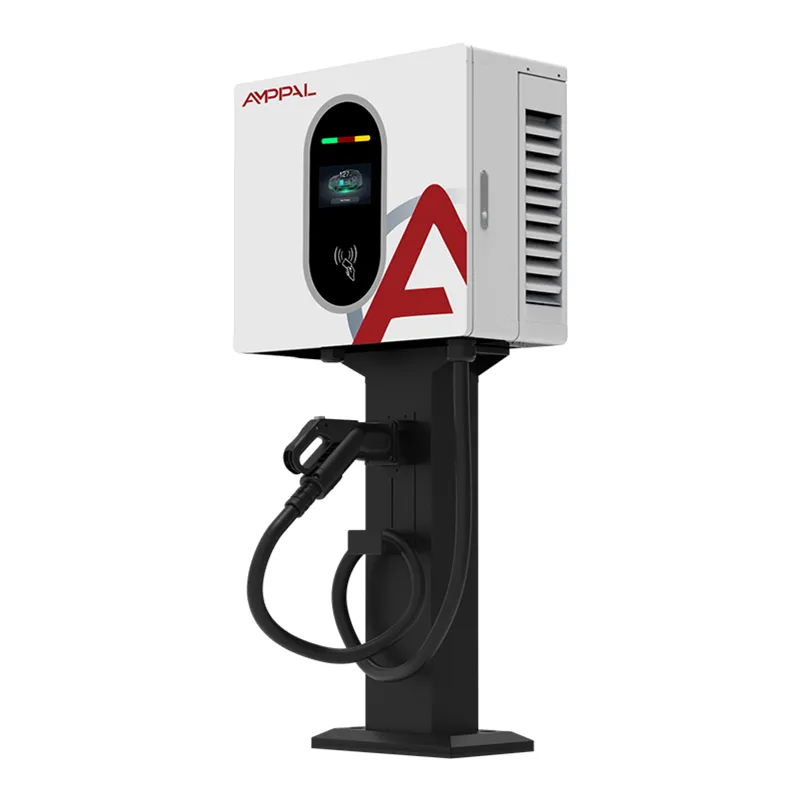

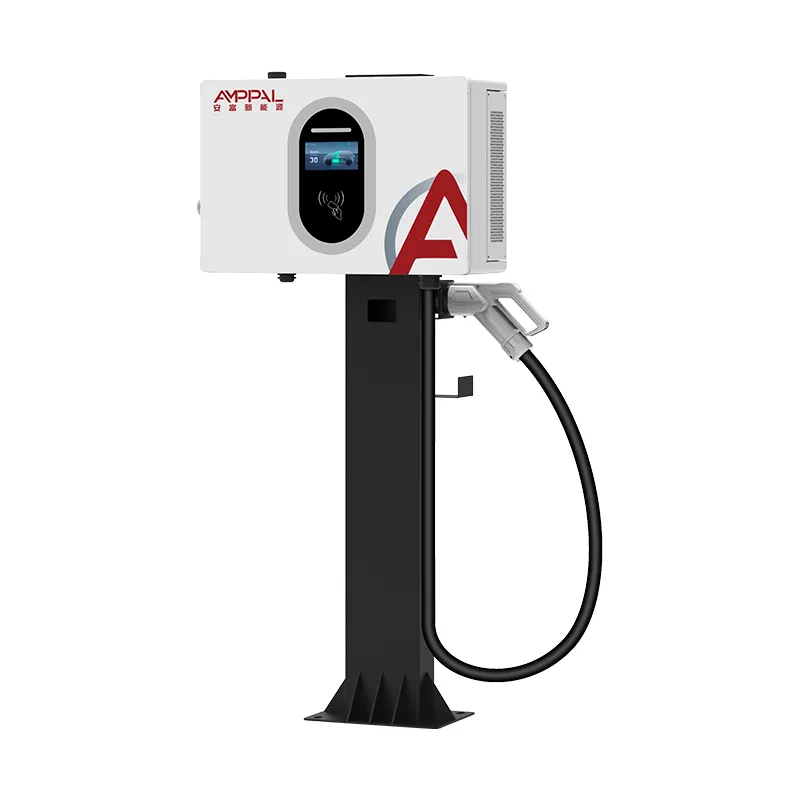

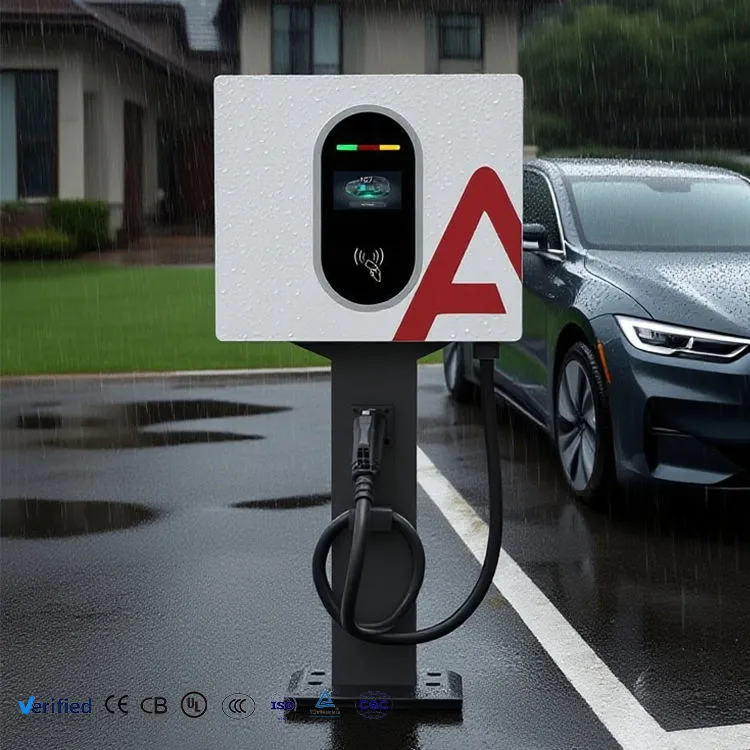

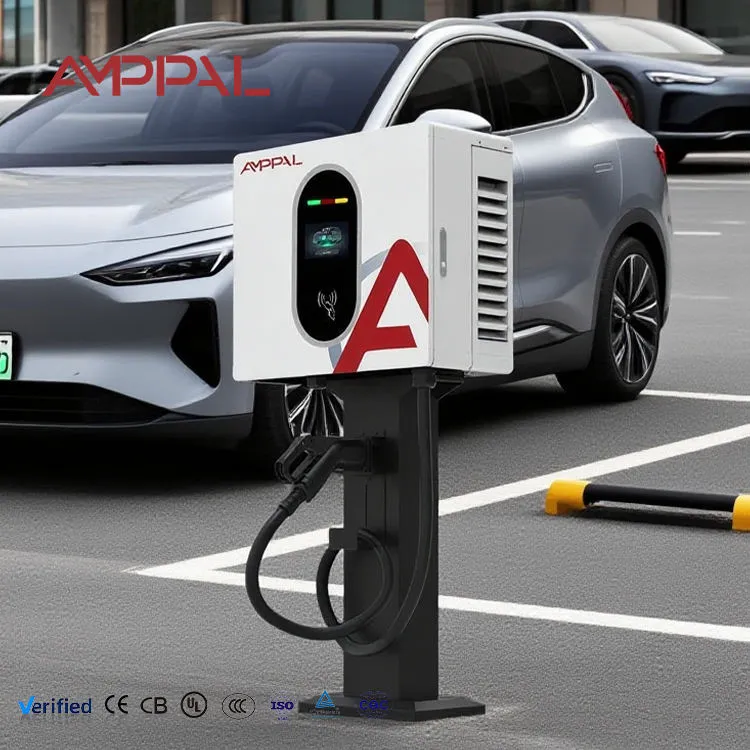

Мощное настенное зарядное устройство постоянного тока мощностью 40 кВт для автопарков

Высшая сила, которую мы поместим на стену

Сорок киловатт — это практический потолок для настенного монтажа, и мы прямо объясняем, почему. Помимо этого, тепловая мощность и масса устройства делают настенный кронштейн неправильным инженерным решением — в итоге вы получаете тяжелую коробку, ограничения принудительной вентиляции и конструктивное крепление, которое большинство владельцев зданий откажутся подписать. AF-DC-040-B-A-O-2-H находится прямо на этой границе.

То, что вы получаете, оставаясь ниже этого уровня, имеет большое значение. Никакого бетонного постамента, никакой кабельной траншеи, никакой потери места для парковки самого зарядного устройства и никаких необратимых изменений в поверхности, которую вы можете только сдавать в аренду. На подземной автостоянке с потолком высотой 2,2 метра настенный блок часто является единственным физически работоспособным вариантом.

Выходной ток составляет 0–133 А при напряжении 200–1000 В постоянного тока — то же самое окно напряжения, что и в наших шкафах мощностью 60 и 120 кВт, из коробки, которая занимает меньшую площадь стены, чем бытовой радиатор.

От чего на самом деле спасает настенный монтаж

Никаких строительных работ: напольному шкафу обычно требуется фундамент, прокладка кабелепровода и восстановление. Настенный монтаж полностью исключает эту строку из стоимости проекта.

Никакого потерянного парковочного места: напольный шкаф и его безопасное пространство занимают полезную площадь. Устройство, прикрепленное болтами к стене или колонне, не требует никаких усилий.

Возможно использование под низкими потолками: при высоте 660 мм на кронштейне он подходит для подвальных автостоянок, где шкаф высотой 1,9 метра не может преодолеть ограничение по высоте пандуса.

Двусторонний монтаж: в арендуемых помещениях агрегат снимается со стены и крепления исправны. Многие арендодатели одобрят это, когда откажутся от земляных работ.

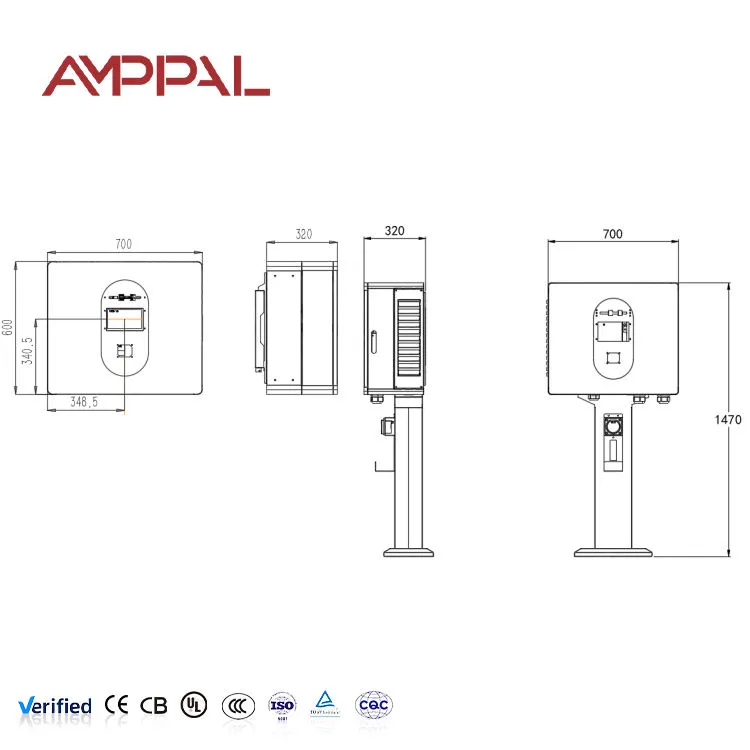

Та же занимаемая площадь 450 × 660 × 240, что и у наших моделей мощностью 20 и 30 кВт: на объектах смешанной мощности используется одна конструкция кронштейна и один список запасных частей.

Выходной ток 133 А при полном диапазоне напряжений: номинальный ток держится на уровне 800 В, а не снижается, и именно здесь конкуренты с тонкими характеристиками терпят неудачу.

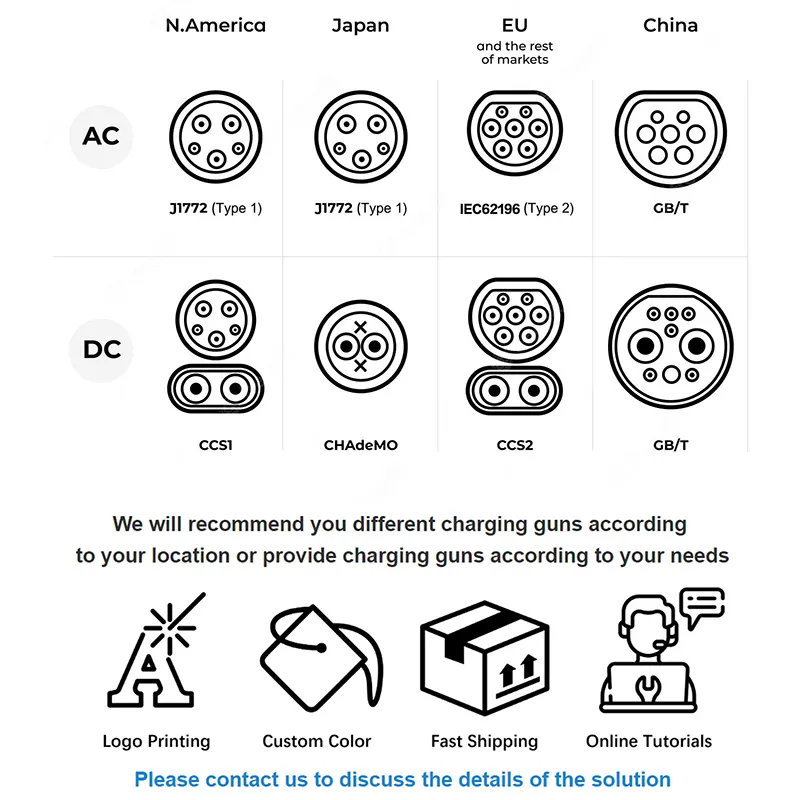

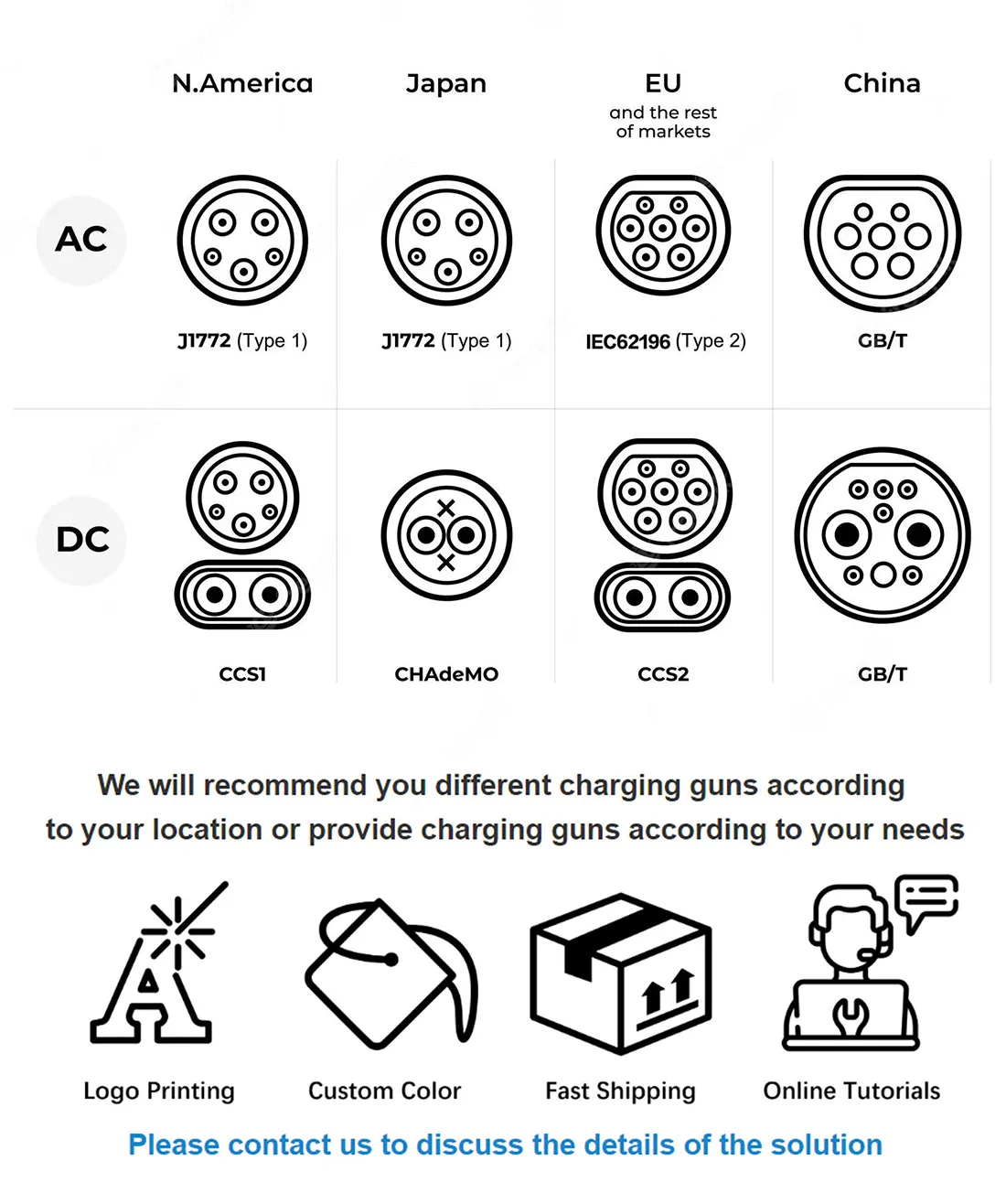

Технические характеристики

Сайты, где эта модель является единственным разумным вариантом

Подземные и многоэтажные автостоянки: высота потолков и высота пандуса исключают напольные шкафы; Крепление на колонке хорошо подходит для этого устройства.

Арендованные торговые площади: арендаторы, которые не могут начать строительство, по-прежнему хотят, чтобы зарядка постоянного тока была на месте.

Исторические центры городов или центры городов с ограничениями по планированию: власти, отказывающиеся от новой уличной мебели, часто разрешают установку настенной мебели на существующей конструкции.

Компактные городские АЗС: привокзальная территория уже отведена под заправочные острова и развороты; Место на стене в здании магазина бесплатное.

Здания депо с существующей трехфазной панелью на стене: короткие прокладки кабеля, минимальные трудозатраты на монтаж, быстрый ввод в эксплуатацию.

Тепловой расчет на пределе возможностей настенного монтажа

Преобразователь мощностью 40 кВт, работающий с КПД 95%, рассеивает примерно два киловатта тепла. В напольном шкафу это отопление имеет большой объем и высокий дымоход для работы. На стене у вас нет ни того, ни другого, поэтому путь воздушного потока необходимо проектировать, а не предполагать.

Впускное отверстие корпуса расположено низко, выхлопное — высоко, а внутренние перегородки не позволяют горячему воздуху попасть в управляющую электронику и счетчик — компоненты, точность которых снижается во время приготовления. Вентиляторы контролируются по температуре и работают настолько сильно, насколько того требуют условия, что также обеспечивает приемлемо тихую работу устройства в жилом доме.

Откат вывода является прогрессивным, а не двоичным. Если температура окружающей среды и нагрузка приближают температуру модуля к пределу, зарядное устройство постепенно снижает ток, и сеанс просто занимает больше времени. Он не спотыкается и не сбрасывает водителя. Такое поведение имеет наибольшее значение на закрытых подвальных автостоянках с ограниченным воздухообменом, именно там и устанавливаются эти агрегаты.

Записи об испытаниях и сертификации

Соответствие EN IEC 61851-1:2019 и EN IEC 61851-23:2014; Документация CE и серийный отчет об испытаниях поставляются с каждым устройством.

Расширенная термическая выдержка, характерная для этой модели — удерживается полная нагрузка 40 кВт, пока регистрируются температуры корпуса и модуля, поскольку это самая высокая плотность тепла в нашей линейке настенных светильников.

100% проверка диэлектрической прочности и сопротивления изоляции.

Проверка счетчика по калиброванному эталону; Точность уровня 1.0 подтверждена для каждой единицы и записана по серийному номеру.

Проверка IP54 и 96-часовое воздействие солевого тумана на поверхность корпуса.

Данные испытаний на растяжение кронштейнов и креплений предоставляются по запросу — полезно, когда геодезист запрашивает обоснование конструкции перед утверждением установки.

Этапы производства

1. Проверка компонентов при поставке: силовые модули, контакторы, счетчики, разъемы и вентиляторы проверяются на соответствие спецификациям.

2. Штамповка с ЧПУ и гибочно-гибочное формование панелей корпуса; отверстия для воздушного потока являются частью программы перфорации, а не просверливаются позже.

3. Роботизированная сварка стыка рамы и кронштейна с последующей отделкой швов.

4. Подготовка поверхности и электростатическое порошковое покрытие с отверждением в печи.

5. Сборка силовой передачи — установлены модули, шины и внутренние перегородки; все силовые клеммы затянуты и имеют маркировку.

6. Узел управления и измерения, прокладка жгутов должна быть удалена от пути горячего воздуха.

7. Загрузка прошивки, калибровка датчика, проверка счетчика по эталону.

8. Расширенная термическая эксплуатация при полной нагрузке, испытания на безопасность, проверка IP, затем экспортная упаковка.

40 кВт на стене или 60 кВт на полу?

Это решение, которое на самом деле принимает большинство покупателей на этом уровне мощности, так что вот наше честное прочтение этого решения.

Выбирайте настенный блок мощностью 40 кВт, если места на полу недостаточно, земляные работы запрещены или нерентабельны, высота потолка ограничена или установка должна быть реверсивной. Он потребляет около 60 А на фазу, что многие существующие коммерческие платы могут обеспечить без модернизации.

Выбирайте напольный блок мощностью 60 кВт, если у вас есть место и мощность электропитания, вы хотите работать с двумя пистолетами или вам нужны более короткие сеансы для общественной заправочной станции. Обычно это более выгодная стоимость за доставленный киловатт, а обслуживание напольного шкафа проще — техник работает стоя на уровне земли, а не на платформе. Если оба варианта действительно открыты для вас, напольный блок обычно является более выгодной покупкой. Этот продукт заслуживает свое место, хотя они этого не делают.

Наши преимущества по сравнению с конкурирующими агрегатами мощностью 40 кВт

Ток при высоком напряжении: мы удерживаем 133 А в полном окне 200–1000 В постоянного тока. Прежде чем сравнивать цены, запросите ту же цифру при 800 В у любой альтернативы.

Температурное поведение при снижении номинальных характеристик: спросите, что происходит при температуре окружающей среды 45°C в закрытом помещении. Прогрессивный откат сохраняет работоспособность сеансов; тяжелая поездка не делает.

Дозирование: уровень 1.0 в стандартной комплектации, калибровка записывается по серийному номеру.

Конструктивная документация: предоставлены данные испытаний кронштейнов на растяжение, что сокращает время утверждения строительства коммерческих помещений.

Коммерческие условия: минимальный заказ 1 стандартная единица со сроком выполнения 15-20 рабочих дней; 50 единиц и 25-30 рабочих дней для индивидуального брендинга. Гарантия два года с возможностью продления.

Планирование упаковки, веса и перевозки

Каждый блок поставляется в пятислойной картонной упаковке размерами 540 × 750 × 330 мм, общий вес около 52 кг. Это самая тяжелая из трех настенных моделей, поэтому запланируйте механическую работу или двух человек в точке установки.

Десять единиц на экспортном поддоне из термообработанной, не фумигированной древесины, обвязанной ремнями и стретч-пленкой. В 20-футовый контейнер уходит около 80 паллетированных единиц, в 40-футовый куб — ​​около 170.

Доступные условия: EXW, FOB Нинбо или Шанхай, CIF и DDP для большинства направлений в Европе и Персидском заливе. Образцы отправляются самолетом или экспресс-курьером в течение 5-7 дней. Отгрузочные документы включают коммерческий счет, упаковочный лист, декларацию соответствия CE, серийный протокол испытаний и сертификат происхождения по запросу.

Поддержка и обслуживаемые детали

Двухлетняя гарантия на силовые модули, плату управления, счетчик, контакторы, вентиляторы и экран.

Вентиляторы считаются обслуживаемым элементом и могут быть заменены на месте менее чем за тридцать минут при изолированном блоке — без возврата на завод.

Удаленный поиск кодов неисправностей через OCPP на подключенных объектах; большинство диагнозов проводится без визита.

Запасные части отправляются в течение 48 часов с момента подтверждения неисправности или в течение 3–5 рабочих дней экспресс-курьером.

Ежеквартальная очистка фильтра — это единственная задача по техническому обслуживанию, которая имеет наибольшее значение для этой модели, учитывая ее теплоемкость. В инструкции процедура документирована с фотографиями.

Ошибки при установке, характерные для настенного блока мощностью 40 кВт

Неправильно: крепление к легкой блочной кладке или каркасной перегородке. Справа: железобетон, массивная каменная кладка или специально построенная стальная рама. Вес устройства превышает 45 кг до подключения кабеля и пистолета.

Неправильно: установка в герметичном подвальном помещении без оценки вентиляции. Справа: подтвердить воздухообмен в помещении. Два киловатта непрерывного тепла в закрытом помещении повышают температуру окружающей среды и вызывают откат.

Неправильно: монтировать прибор выше уровня головы для экономии места. Справа: держите экран на уровне глаз, а кобуру для пистолета — в пределах удобной досягаемости. Неудобная эргономика приводит к звонкам в службу поддержки и повреждению кабелей.

Неправильно: занижение сечения питающего кабеля на длину сорока и более метров. Справа: рассчитайте падение напряжения на фактической трассе при токе 60 А на фазу, а не только допустимую нагрузку по току.

Неправильно: герметизировать устройство в углублении в стене без зазора сзади. Справа: соблюдайте расстояние между кронштейнами. Зазор сзади является частью конструкции системы охлаждения, а не предпочтением при установке.

Отчеты с установленных сайтов

Оператор торгового центра в Стамбуле установил шесть квартир на колоннах подвала в 2025 году после того, как предложение по напольной установке не прошло проверку высоты пандуса. Их инженер-проектировщик сообщил, что решающим техническим моментом было поведение теплового отката: в августе в подвале становится тепло, и у них были тяжелые поездки с оборудованием предыдущего поставщика.

Филиал по прокату автомобилей в аэропорту Тбилиси управляет четырьмя единицами под навесом. Руководитель их автопарка отметил, что 133A достаточно, чтобы развернуть возвращенный автомобиль между арендами, и что настенное крепление сохраняет все четыре отсека полностью пригодными для использования, чего не было бы при компоновке шкафа.

Установщик из Германии, который установил более двадцати таких кронштейнов в жилых домах, высказал одно постоянное замечание: документация по испытанию кронштейнов на растяжение — это то, что утверждает их руководством здания, и он запрашивает ее в каждом проекте.

Распространенные вопросы перед покупкой

Вопрос: Выдержит ли стена это?

A: Вес устройства составляет около 45 кг. Требуется прочная каменная кладка или железобетон; По запросу мы предоставляем данные испытаний на растяжение кронштейна.

Вопрос: Какой ток питания ему нужен?

A: Примерно 60 А на фазу при трехфазном напряжении 380 В при полной нагрузке.

Вопрос: Будет ли он работать на закрытой подземной парковке?

О: Да, при условии оценки вентиляции. При полной нагрузке он непрерывно рассеивает около 2 кВт тепла.

Вопрос: Насколько быстро проходит сеанс?

О: Примерно 45–55 минут для 20–80 % типичного аккумулятора мощностью 60 кВтч, в зависимости от того, что принимает BMS автомобиля.

Вопрос: Является ли 40 кВт самым большим настенным блоком, который вы производите?

А: Да. Выше этого мы строим напольные агрегаты, потому что настенный монтаж перестает быть правильным инженерным решением.

Вопрос: Можно ли вместо этого установить его на столб?

О: Да, с помощью нашего комплекта для крепления на опоре, при условии, что опора рассчитана на нагрузку. Уточняйте во время заказа.

Вопрос: Поддерживает ли он двойное оружие?

О: Нет. Это одноствольный пистолет. Для одновременной зарядки нескольких автомобилей обратите внимание на наши силовые шкафы сплит-типа.

Вопрос: Каков уровень шума в жилом доме?

О: Вентиляторы регулируются по скорости и работают бесшумно при частичной нагрузке. При постоянной полной нагрузке в ограниченном пространстве ожидайте шума, сравнимого с уровнем шума конденсатора наружного кондиционера.
