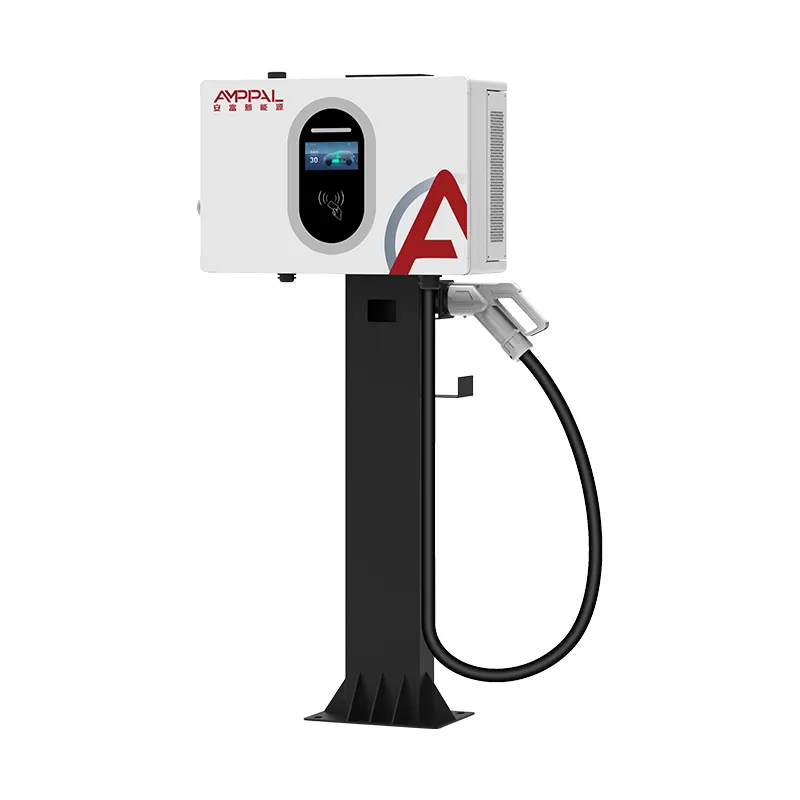

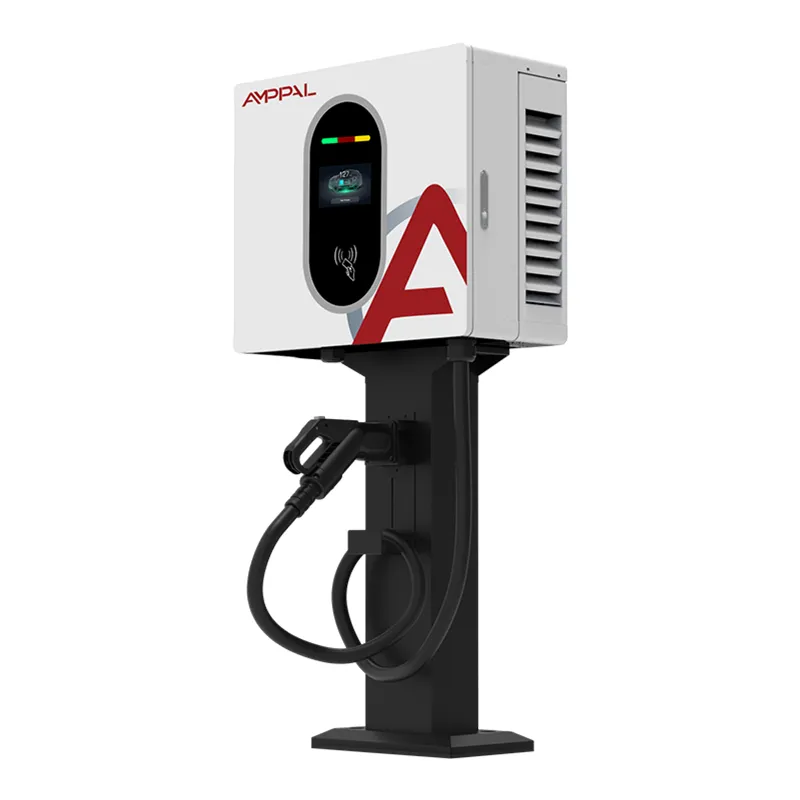

Настенная зарядная станция постоянного тока мощностью 20 кВт для быстрой зарядки электромобилей для коммерческой парковки

Точка входа в трехфазную зарядку постоянным током

С AF-DC-020-B-A-O-2-H начинается наша линейка трехфазных двигателей постоянного тока. Он потребляет 380 В переменного тока, выполняет внутреннее преобразование и выдает ток 0–67 А в диапазоне от 200 В до 1000 В постоянного тока. Этот потолок напряжения — деталь, на которую стоит обратить внимание: 1000 В обычно зарезервировано для гораздо больших шкафов, а это означает, что это небольшое устройство все еще может работать с автомобильными платформами с напряжением 800 В, от которых более дешевое зарядное устройство с ограничением на 500 В категорически отказалось бы.

Физически это коробка размером 450×660×240 мм на настенном кронштейне. Ни цоколя, ни заливки фундамента, ни кабельной траншеи через автостоянку. На объекте, где в стене уже есть трехфазное питание, установка обычно занимает полдня для двух электриков.

Мы создали эту модель для покупателей, которым нужна скорость постоянного тока, но которые не могут оправдать шкаф мощностью 60 кВт — небольшие гостиницы, мастерские, сервисные центры дилеров и все, кто тестирует платную зарядку перед расширением.

Выбор дизайна для платформы 20 кВт

Потолок выходной мощности 1000 В для блока мощностью 20 кВт: редкость для этого класса мощности. Это гарантирует будущую покупку автомобилей с архитектурой 800 В, поступающих на ваш рынок.

Непрерывный номинал 0–67 А: ток поддерживается стабильным во всем диапазоне напряжений, а не снижается на верхнем пределе, где бюджетные устройства незаметно теряют производительность.

Точность измерения уровня 1.0: измерение на уровне выставления счетов, поэтому цифры дохода остаются в силе, если клиент оспаривает оплату.

Общий корпус 450 × 660 × 240 с нашими моделями мощностью 30 кВт и 40 кВт: один набор запасных частей, один монтажный шаблон, три уровня мощности. Полезно, если вы позже расширите сайт.

4,3-дюймовый сенсорный экран: меньше, чем 7-дюймовая панель на наших напольных моделях, выбрана сознательно — меньше стекла, которое может треснуть, меньшая стоимость замены и достаточно места для статуса и тарифа.

Встроенный доступ к карте, QR-коду и паролю: не нужно покупать или подключать отдельный контроллер доступа.

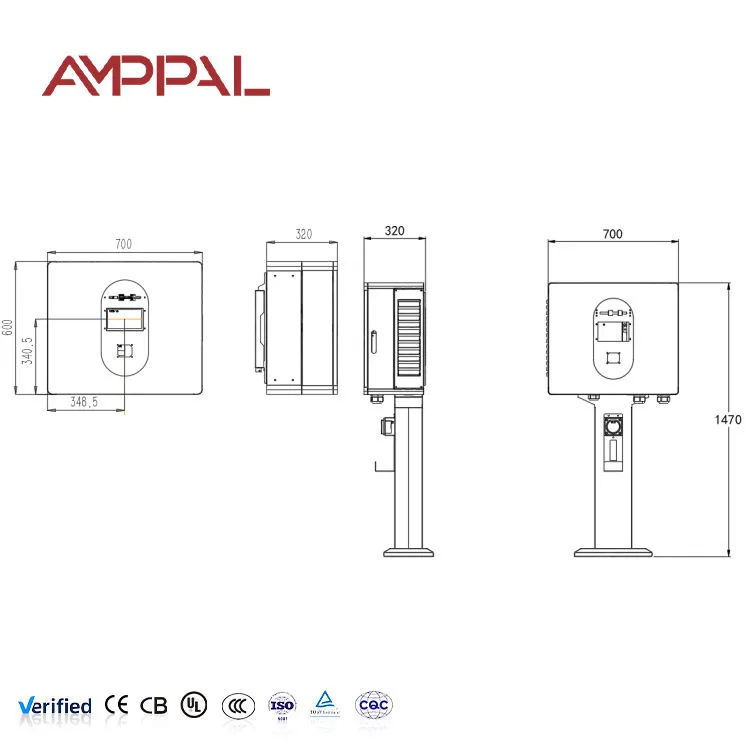

Технические характеристики

Сайты, подходящие для настенной коробки постоянного тока мощностью 20 кВт

Парковки отелей и апартаментов с обслуживанием: гости паркуются часами; 20 кВт возвращают примерно 20 кВтч в час, чего достаточно для полной зарядки за ночь и полезного подзаряда за ужином.

Дилерские сервисные отсеки: доведите автомобиль клиента от 30% до 80% во время визита на сервисное обслуживание без подключения высокомощного отсека.

Легкие коммерческие склады: три или четыре блока на одной трехфазной панели подходят для небольшого парка фургонов, возвращающихся в разное время.

Офисные здания, предлагающие зарядку для персонала: предсказуемое время простоя в восемь часов делает высокую мощность ненужной и расточительной.

Муниципальные и коммунальные предприятия: прочный корпус IP54, рабочий диапазон от -25°C до +50°C, нет движущихся частей, требующих обслуживания, кроме вентиляторов.

Внутри энергетической цепи

Трехфазный входной сигнал проходит через фильтр электромагнитных помех и ограничитель перенапряжения в активный выпрямитель, который поддерживает высокий коэффициент мощности и низкий уровень гармонических искажений. Плохая конструкция выпрямителя проявляется в ваших счетах за электроэнергию как штрафы за реактивную мощность задолго до того, как это проявляется как неисправность.

От шины постоянного тока изолированный преобразователь постоянного тока отслеживает напряжение, запрашиваемое системой управления батареями. Поскольку выходная мощность регулируется с точностью уровня 1.0, значение энергии на экране соответствует тому, что фактически поступило в аккумулятор, достаточно точно для коммерческого выставления счетов.

Защита является многоуровневой, а не единичной: контроль изоляции перед замыканием контактора, постоянное обнаружение остаточного тока во время сеанса, откат модуля при перегреве и механический аварийный останов, который отключает катушку контактора напрямую, а не просит об этом встроенное ПО.

Что мы тестируем, прежде чем оно сойдет с конвейера

Диэлектрическая стойкость и сопротивление изоляции на 100 % единиц — не план выборки.

Проверка измерений с помощью калиброванного эталонного счетчика для подтверждения заявленной точности уровня 1.0.

Выдержка при полной нагрузке при мощности 20 кВт с тепловизионным изображением модуля и шинных соединений; свободный крутящий момент проявляется здесь как горячая точка.

Время срабатывания аварийной остановки проверяется физически на каждом агрегате.

Проверка защиты от брызг и пыли со степенью защиты IP54 на производственных образцах из каждой партии, а также 96-часовое воздействие солевого тумана на отделку корпуса.

Соответствие EN IEC 61851-1 и 61851-23; Документация CE поставляется вместе с товаром.

Восемь этапов создания этого зарядного устройства

Этап 1 — Прием компонентов: модули выпрямителей, контакторы, счетчики и разъемы сверяются с техническими данными перед поступлением на склад.

Этап 2 — Листовой металл: пуансон с ЧПУ и листогибочный пресс формируют корпус; Постоянная геометрия фланца обеспечивает уплотнение дверной прокладки.

3 этап — Сварка: роботизированная сварка швов на стыках конструкций для обеспечения повторяемости.

Этап 4 — Обработка поверхности: обезжиривание, фосфатирование, электростатическое порошковое покрытие, отверждение в печи.

5 этап — Электромонтаж: монтаж модулей, шин и жгутов; каждая силовая клемма затянута в соответствии со спецификациями и промаркирована.

Этап 6 — Прошивка и калибровка: загружено программное обеспечение, откалиброваны датчики напряжения и тока, поверка счетчика.

Этап 7 — Обкатка и проверка безопасности: работа при полной нагрузке с тепловым контролем, затем аккумулятор безопасности.

Этап 8 — Упаковка и паллетизация: пенопластовый картон, влагозащита, экспортный поддон.

20 кВт, 30 кВт или 40 кВт — чтение текущего номинала

Эти три модели имеют один корпус и отличаются главным образом выходным током: 67 А, 100 А и 133 А соответственно. Поскольку время зарядки зависит от тока при данном напряжении аккумулятора, практическая разница очевидна: автомобиль мощностью 60 кВтч занимает около трех часов на 20 кВт, два на 30 кВт и девяносто минут на 40 кВт.

Выбирайте мощность 20 кВт, когда время простоя составляет четыре часа или более, а подключение к сети скромное. Он потребляет примерно 30 А на фазу, что потребляет большинство небольших коммерческих источников без модернизации.

Увеличьте мощность до 30 или 40 кВт, когда парковка переворачивается быстрее или когда вы заряжаете фургон с более крупными аккумуляторами. Имейте в виду сторону питания: мощность 40 кВт потребляет примерно вдвое больше входного тока, чем мощность 20 кВт, и зачастую именно это решает ответ, а не цена зарядного устройства.

Чем мы отличаемся от более дешевых агрегатов мощностью 20 кВт

Диапазон напряжения: многие устройства мощностью 20 кВт останавливаются при напряжении 500 В или 750 В. Наш достигает 1000 В, поэтому он все еще работает, когда прибывают автомобили с 800 В.

Измерение: точность уровня 1.0 в стандартной комплектации, а не в качестве дополнительной опции.

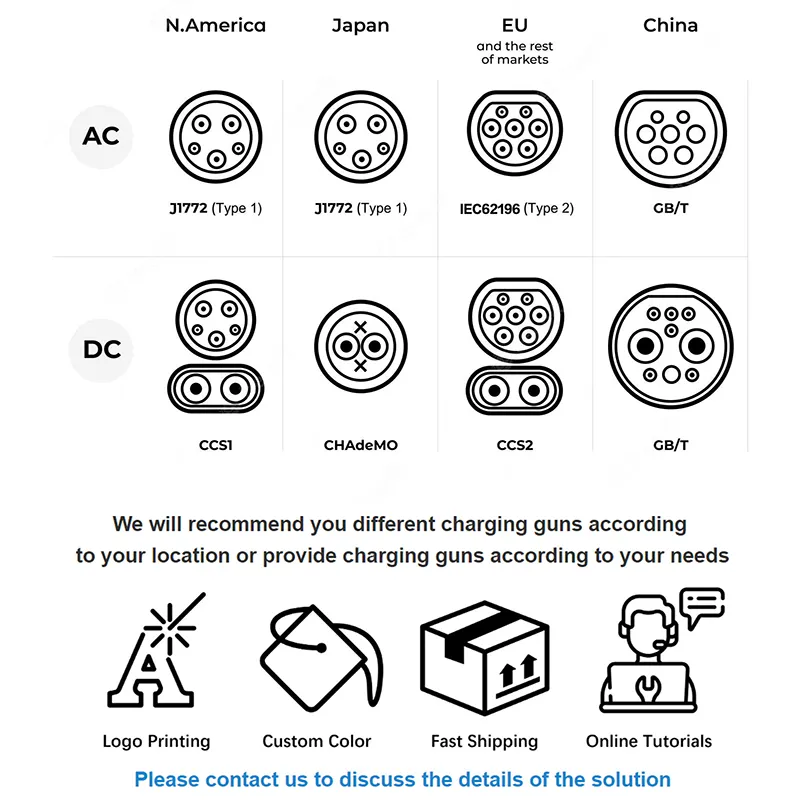

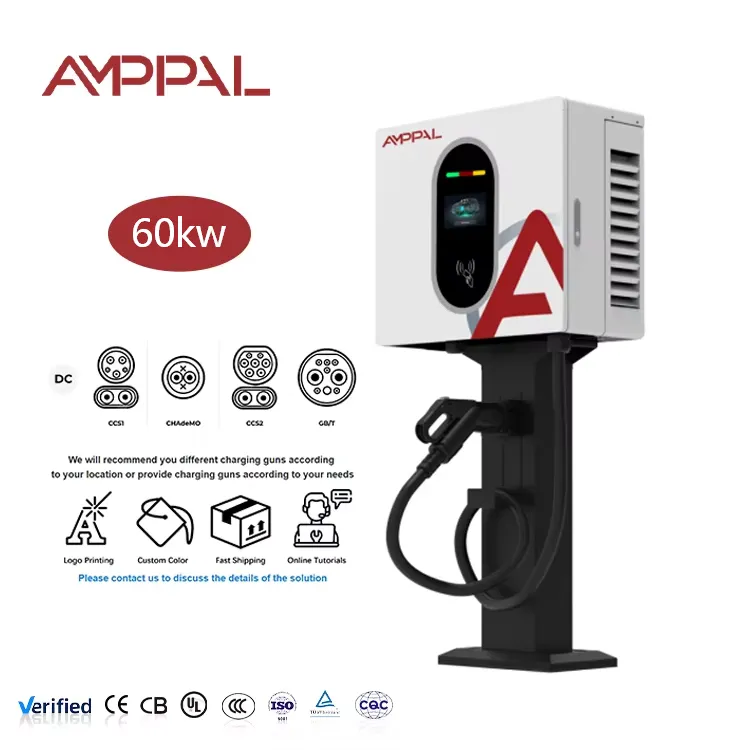

Гибкость разъемов: CCS1, CCS2, CHAdeMO, GB/T и NACS доступны на одной платформе — вы не привязаны к одному экспортному рынку.

Parts commonality across 20/30/40kW: fewer spares to stock if you run a mixed site.

Срок выполнения стандартно 15-20 рабочих дней; 25-30 с индивидуальным брендингом. Минимальный заказ составляет 1 стандартная единица, 50 единиц индивидуального цвета или логотипа.

Экспортная упаковка и перевозки

Устройства поставляются индивидуально в пятислойных картонных коробках с пенопластом EPE и полиэтиленовым вкладышем, запечатанным влагопоглотителем. Размеры коробки составляют около 540 × 750 × 330 мм, а общий вес около 42 кг, поэтому один блок можно поднять для двух человек.

Двенадцать единиц помещаются на стандартный экспортный поддон, обвязанные ремнями и стретч-пленкой из термообработанной древесины, не подвергающейся фумигации. 20-футовый контейнер занимает примерно 96 единиц на поддонах.

Условия торговли: EXW, FOB Нинбо или Шанхай, CIF и DDP для большинства направлений в Европе и Персидском заливе. Заказы образцов обычно доставляются по воздуху или экспресс-курьером в течение 5-7 дней; Контейнерные перевозки осуществляются по обычному графику движения. Экспортные документы включают счет-фактуру, упаковочный лист, сертификат CE и отчет об испытаниях устройства.

Условия обслуживания

Двухлетняя гарантия на все устройство, включая силовые модули, счетчик, контакторы и экран.

Удаленная диагностика на основе OCPP при наличии подключения к сайту; мы читаем журнал неисправностей, а не делаем предположения по описанию.

Запасные части отправляются в течение 48 часов с момента подтверждения неисправности, доставка курьером — 3–5 рабочих дней.

Дополнительный предотгрузочный комплект запасных частей — запасной модуль и комплект контакторов, — который обычно берут с собой дистрибьюторы, обслуживающие отдаленные регионы.

Руководство по установке, схема подключения и контрольный список ввода в эксплуатацию на английском языке; другие языки по запросу для объемных заказов.

Пять ошибок при вводе в эксплуатацию, которых стоит избегать

Неправильно: подбор входного выключателя соответствует выходной мощности зарядного устройства, кВт. Справа: величина входного тока — примерно 30 А на фазу при полной нагрузке плюс запас.

Неправильно: установка агрегата на полой перегородке. Справа: крепление к каменной кладке или стальной раме. Он весит около 38 кг без кабеля.

Неправильно: оставить чередование фаз непроверенным. Справа: проверьте последовательность действий при вводе в эксплуатацию; активный выпрямитель сообщает о неисправности, а не о работе, и этого вызова можно избежать.

Неправильно: блокировать вентиляционный путь кабельным лотком прямо над ним. Справа: оставьте свободное пространство сверху и снизу на расстоянии 300 мм для циркуляции воздуха.

Неправильно: устанавливать тариф до сверки показаний счетчика с известной нагрузкой. Справа: проверьте один раз при вводе в эксплуатацию — точность уровня 1.0 помогает только в том случае, если тариф настроен правильно.

Примечания к установке на месте

В 2025 году отель на 32 номера недалеко от Кракова установил четыре блока на задней автостоянке. Их руководитель по техническому обслуживанию сказал, что решающим фактором была не цена, а настенное крепление: площадь автостоянки сдана в аренду, и им не разрешили заливать фундамент для напольных шкафов.

Оператор по аренде фургонов в Малайзии управляет шестью единицами в двух филиалах. Они сообщили об одной серьезной проблеме в первый год: конденсате на экране во время муссонных утра, решенном путем перемещения двух блоков под существующий навес, а не путем каких-либо изменений в оборудовании.

Подрядчик по электромонтажу в ОАЭ, который установил более тридцати таких устройств, отметил, что общий корпус на 20/30/40 кВт упрощает его работу — тот же кронштейн, тот же кабельный ввод, одни и те же этапы ввода в эксплуатацию независимо от того, какой уровень мощности заказал клиент.

Вопросы, которые покупатели задают перед заказом

Вопрос: Какая мощность поставок мне нужна?

A: Около 30 А на фазу при трехфазном питании 380 В при полной мощности. Перед заказом убедитесь, что на вашей доске есть запас по высоте.

Вопрос: Означает ли диапазон 1000 В, что он быстро заряжает автомобили с напряжением 800 В?

О: Это значит, что он их вообще заряжает, на 20кВт. Высоковольтным платформам необходим диапазон мощности более 120 кВт для действительно быстрых сеансов.

Вопрос: Достаточно ли точен счетчик для выставления счетов клиентам?

О: Да, уровень 1.0. Проверьте соответствие эталонной нагрузки при вводе в эксплуатацию и соответствующим образом настройте свой тариф.

Вопрос: Могу ли я установить его на открытом воздухе без навеса?

О: IP54 это позволяет. Навес по-прежнему продлевает срок службы экрана и прокладок, особенно в условиях сильного ультрафиолетового излучения или муссонного климата.

Вопрос: Какой разъем мне указать?

О: CCS2 для Европы и большей части Ближнего Востока, CCS1 или NACS для Северной Америки, GB/T для Китая, CHAdeMO, где распространены старые японские модели.

Вопрос: Могу ли я позже модернизировать блок мощностью 20 кВт до 30 кВт?

О: Нет — модули питания различаются. Закажите нужный вам рейтинг; идентичный корпус не делает электронику взаимозаменяемой.

Вопрос: Насколько шумно в жилом помещении?

A: С вентиляторным охлаждением и регулировкой скорости. При частичной нагрузке тихо; при длительной полной нагрузке ожидайте слышимого шума вентилятора, похожего на шум наружного кондиционера.

В: Что входит в коробку?

A: Зарядное устройство, настенный кронштейн, зарядный кабель и пистолет, руководство по установке и сертификат испытаний. Стандартная длина кабеля составляет 5 метров.
