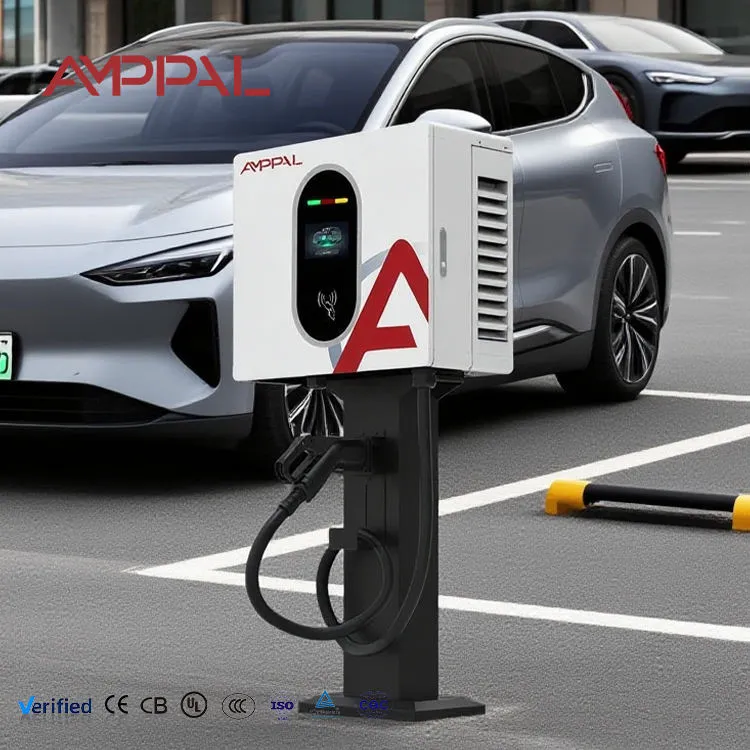

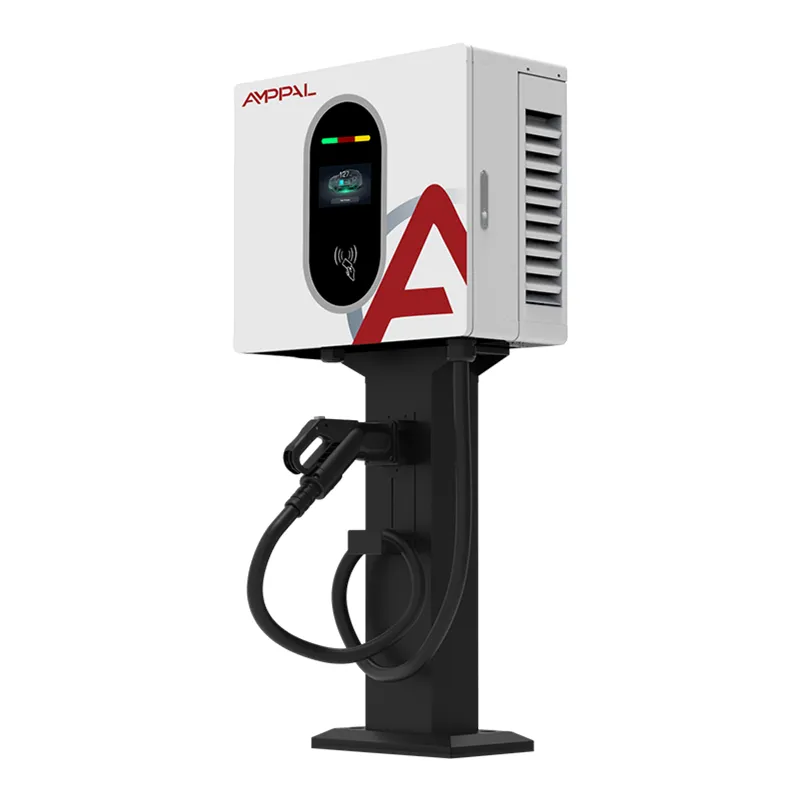

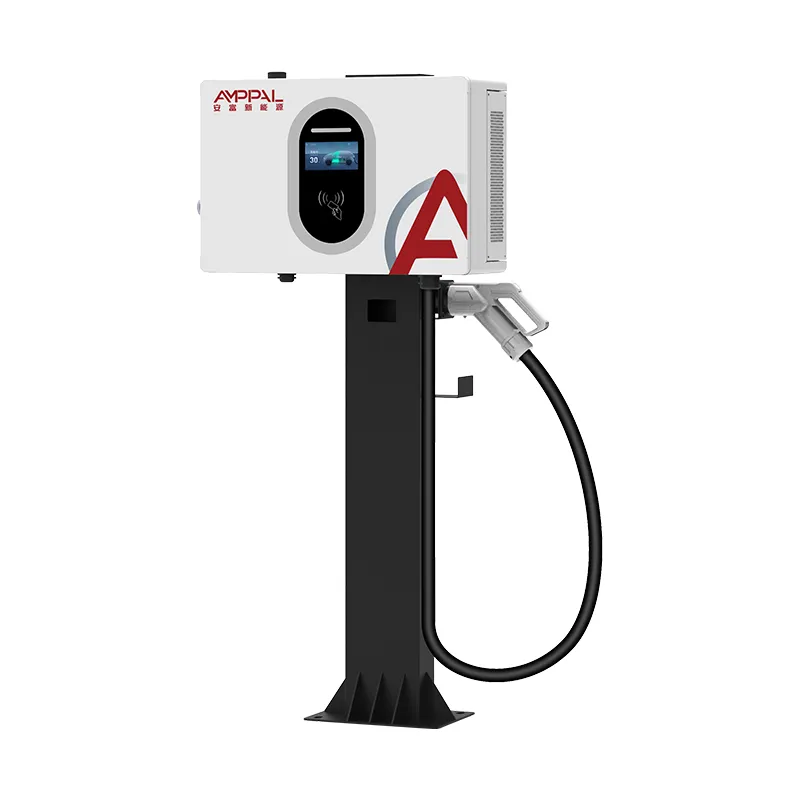

Компактное настенное зарядное устройство постоянного тока мощностью 30 кВт для дилерских центров и мастерских

Основан на пропускной способности сеанса, а не на максимальной мощности

Операторы зарядных станций не покупают киловатты. Они покупают сеансы в день на отсек, потому что именно из этого состоит строка дохода. AF-DC-030-B-A-O-2-H существует с мощностью 30 кВт / 100 А по определенной причине: это момент, когда настенный блок начинает производить коммерчески интересный оборот, не заставляя объект модернизировать подключение к сети.

Запустите арифметику. При мощности 30 кВт типичный легковой автомобиль мощностью 60 кВтч разряжается с 20% до 80% примерно за семьдесят минут. Выделите десять минут на прибытие и отправление, и один отсек реально обеспечит от шести до восьми сессий в течение торгового дня. При мощности 20 кВт этот же отсек рассчитан на четыре или пять. Аппаратное обеспечение стоит немного дороже; бухта зарабатывает заметно больше.

Компактное настенное зарядное устройство постоянного тока мощностью 30 кВт для дилерских центров и мастерских имеет тот же корпус размером 450 × 660 × 240 мм, что и наши модели мощностью 20 кВт и 40 кВт, поэтому на объекте можно смешивать уровни мощности на одной стене и хранить один комплект запасных частей.

Функции, влияющие на доход, а не только спецификации

0–100 А во всем диапазоне напряжений: ток не снижается при более высоких напряжениях аккумулятора, поэтому автомобиль с напряжением 800 В по-прежнему получает номинальную мощность вместо тихого замедления.

Точность выставления счетов уровня 1.0: споры по поводу поставленных кВтч разрешаются классом счетчиков, а уровень 1.0 — это то, что требуется продемонстрировать большинству европейских операторов.

Три метода доступа в стандартной комплектации — RFID-карта, QR-сканирование и PIN-код. Сайты теряют сеансы, когда водитель не может начать оплату; три маршрута уменьшают это.

Настенный монтаж: без фундамента, без траншей, без постоянных земляных работ на арендуемых поверхностях. Стоимость установки значительно снижается по сравнению с напольным шкафом.

IP54 и от -25°C до +50°C: корпус рассчитан на эксплуатацию на открытых площадках, где обычно находятся эти устройства.

Пиковая эффективность 95 %: при мощности 30 кВт, работающей несколько часов в день, разница между конверсией 95 % и 91 % — это реальные деньги в течение года.

Технические характеристики

Сценарии развертывания с предсказуемой окупаемостью

Розничные автостоянки и супермаркеты: время ожидания 60–90 минут почти точно соответствует 20–80% сеанса. Водители делают покупки, отсек переворачивается, никто не ждет.

Остановки ресторанов и придорожных служб: два заседания в день на каждую ячейку, с взиманием дохода сверх покрытия.

Склады автопарка с постепенным возвратом: фургоны, прибывающие во второй половине дня, получают полезную дозаправку, а не стоят в очередях за одним мощным агрегатом.

Многоквартирные дома с общими отсеками: 30 кВт обеспечивает перемещение общего отсека, тогда как точка переменного тока мощностью 7 кВт будет занята всю ночь одним жильцом.

Стоянки такси и попутчиков: водители делают перерыв на 30-40 минут; 30 кВт возвращают примерно 20 кВтч в этом окне, что соответствует городскому диапазону за смену.

Как зарядное устройство управляет сеансом 100 А

Ток не просто достигает 100А. При подключении зарядное устройство выполняет проверку изоляции на выходе постоянного тока, пока контакторы все еще разомкнуты. Только после этого замыкаются контакторы и начинается линейное изменение, следуя текущей цели, которую BMS автомобиля передает по каналу связи.

В течение сеанса BMS постоянно пересматривает эту цель — по мере того, как элементы нагреваются или уровень заряда превышает примерно 80%, она запрашивает меньше. Зарядное устройство следует вниз, а не создает ток, поэтому последние 20% всегда занимают непропорционально много времени для любого зарядного устройства постоянного тока, включая наше.

Управление температурой работает независимо. Температура модуля непрерывно измеряется, и выходной сигнал откатывается до того, как что-либо достигнет порога отключения. Пользователи видят немного более продолжительный сеанс в полдень при температуре 45°C; они не видят неисправности и прерванного заряда, что и производит неуправляемая конструкция.

Контроль качества и доказательства соответствия

Соответствие EN IEC 61851-1:2019 и EN IEC 61851-23:2014, декларация CE и отчет об испытаниях поставляются вместе с товаром.

Калибровка счетчика по эталонному стандарту на каждом устройстве с сохранением записи калибровки под серийным номером.

Непрерывная обкатка при полной нагрузке при мощности 30 кВт с тепловизионной съемкой соединений шин и поверхностей модулей.

100% испытания диэлектрики и изоляции — без отбора проб на электробезопасность.

Корпус протестирован в солевом тумане в течение 96 часов; сжатие прокладки проверено при сборке, а не предполагалось.

Каждое устройство отправляется с серийным сертификатом испытаний. Если возникнет гарантийная претензия, мы сможем точно узнать, как это устройство работало на линии.

Производственная последовательность

Шаг 1 — Проверка поступающих модулей, счетчиков, контакторов и кабельных сборок на соответствие спецификации покупки.

Этап 2 — ЧПУ штамповка и гибка панелей корпуса на станках TRUMPF.

Этап 3 — Роботизированная сварка каркаса конструкции, затем шлифовка видимых швов.

Шаг 4 — Предварительная обработка и электростатическое порошковое покрытие, отверждение в печи для обеспечения адгезии.

Шаг 5 — Сборка силовой части: модули установлены, шины затянуты и промаркированы, жгуты проложены и закреплены вдали от источников тепла.

Шаг 6 — Сборка управления: плата, счетчик, экран и считыватель доступа установлены и подключены.

Шаг 7 — Загрузка прошивки, калибровка датчика и проверка счетчика.

Шаг 8 — Обкатка при полной нагрузке, проверка аккумулятора на безопасность, проверка IP, затем упаковка и укладка на поддоны.

Выбор между 30 кВт и альтернативами

Возьмите 30 кВт, когда ваши отсеки перевернутся примерно через час, и вы взимаете плату за энергию. Это самое маленькое устройство в нашем ассортименте, которое поддерживает настоящую коммерческую модель с оплатой по факту использования легковых автомобилей.

Снижение до 20 кВт, когда парковка измеряется полдня — офисы, гостиницы, долгосрочные автостоянки. Платить за 100А, которые никто не использует, — это растрата.

Увеличьте мощность до 40 кВт, если используете большие блоки, или до уровня 60 кВт+, когда вам нужны сеансы продолжительностью менее 30 минут или работа с двумя пистолетами. Прежде всего следует проверить один момент: мощность 30 кВт потребляет около 45 А на фазу. Если ваш входящий запас уже близок к мощности, ограничением становится подключение к сети, а не зарядное устройство, и об этом стоит поговорить, прежде чем делать заказ.

Точки сравнения при проведении торгов

Спросите у любого конкурирующего устройства мощностью 30 кВт его текущий номинал при напряжении 800 В. Многие указывают 100 А при 400 В и значительно меньше в верхней части диапазона. Наш держит 100А по всему диапазону.

Спросите, является ли измерение уровня 1.0 стандартным или усовершенствованным. На нескольких конкурирующих устройствах это апгрейд.

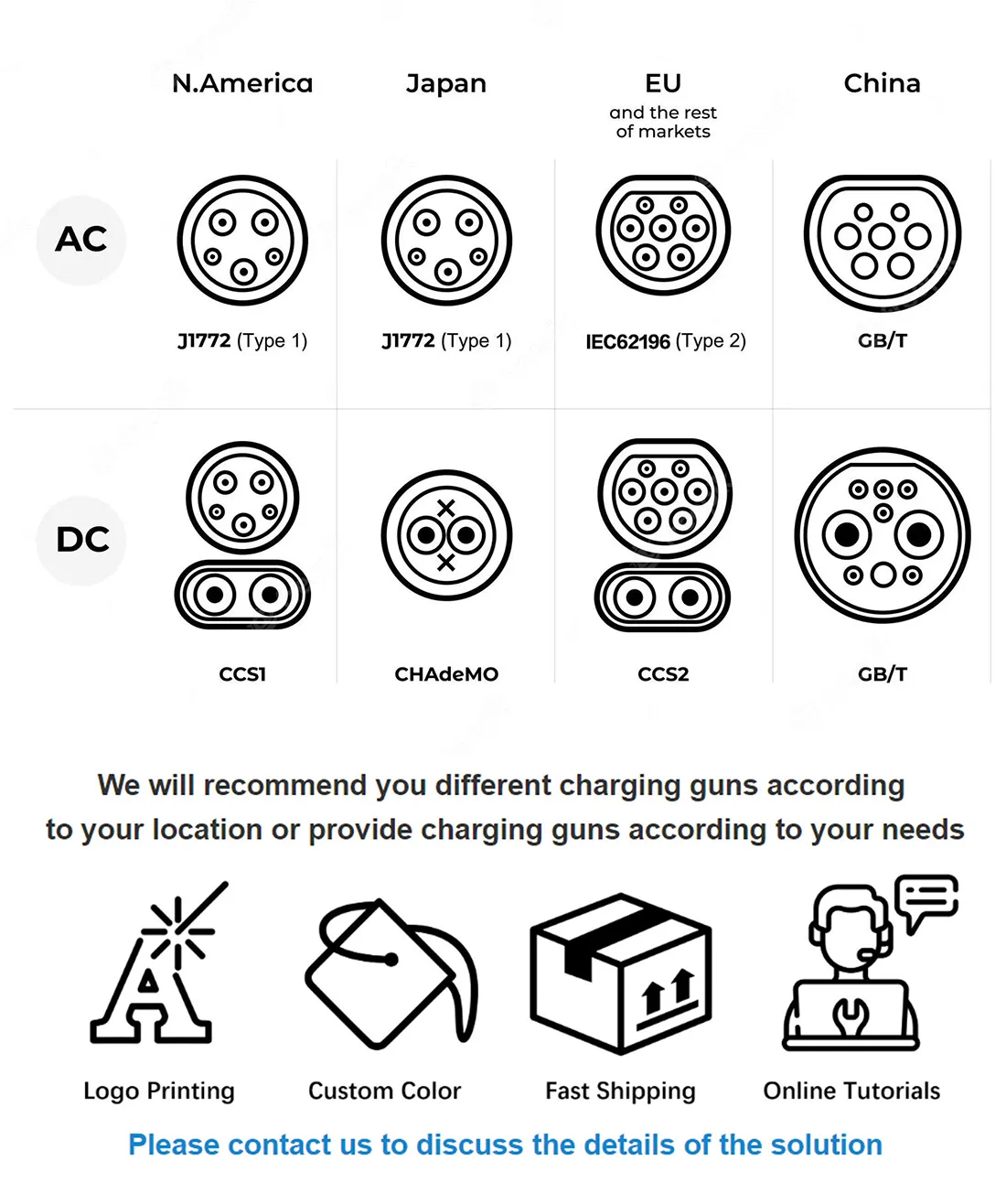

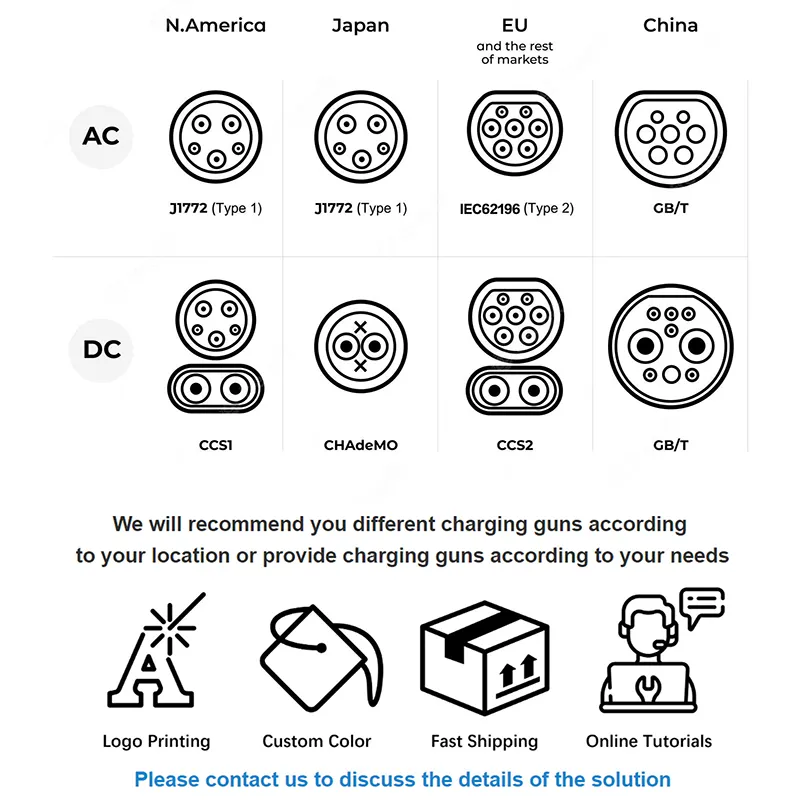

Спросите о вариантах соединителя после размещения заказа. Мы создаем CCS1, CCS2, CHAdeMO, GB/T и NACS на одной платформе.

Срок выполнения: стандартно 15-20 рабочих дней, 25-30 рабочих дней с индивидуальным брендированием. Минимальный заказ 1 стандартная единица, 50 для индивидуального цвета или логотипа.

Гарантия: два года, включая силовые модули, с возможностью продления до трех или пяти при заказе.

Упаковка, вес и условия доставки

Экспортная коробка для одной единицы имеет размеры примерно 540 × 750 × 330 мм и вес брутто около 45 кг, пятислойный картон с пенопластом EPE и герметичным влагопоглощающим слоем, содержащим влагопоглотитель.

Двенадцать единиц на поддоне из термообработанной древесины, не подвергнутой фумигации, обвязанной ремнями и стретч-пленкой. 20-футовый контейнер вмещает около 96 паллетированных единиц; куб высотой 40 футов занимает примерно 200 кубов.

Мы указываем EXW, FOB Нинбо или Шанхай, CIF и DDP в большую часть Европы и Персидского залива. Образцы доставляются по воздуху или экспресс-почтой в течение 5-7 дней. Предоставляемые документы: коммерческий счет, упаковочный лист, декларация соответствия CE, серийный отчет об испытаниях и сертификат происхождения, если его требует пункт назначения.

Послепродажные обязательства

Двухлетняя гарантия на силовые модули, управляющую электронику, счетчики, контакторы и HMI.

Коды неисправностей считываются удаленно через OCPP, к которому подключен объект, что позволяет решить большинство проблем без посещения объекта.

Запасные части отправляются в течение 48 часов с момента подтверждения; Доставка 3-5 рабочих дней через DHL или FedEx.

Рекомендуемое ежегодное техническое обслуживание: проверка вентилятора и фильтра, проверка прокладок, проверка момента затяжки клемм, выборочная проверка счетчика. Процедура описана в инструкции.

Бесплатная поддержка удаленного ввода в эксплуатацию при первой установке на любом новом объекте посредством видеозвонка с нашим инженером.

Операционные ошибки, которые стоят операторам денег

Неправильно: рекламировать «быструю зарядку на 30 кВт», не уточняя ее. Справа: укажите реалистичное время сеанса. Водители, которые ждут 20 минут, а ждут 70, оставляют плохие отзывы, стоимость которых превышает разницу в тарифах.

Неправильно: установка без проверки баланса фаз по всей плате. Справа: распределите несколько единиц по этапам; несбалансированная нагрузка приводит к отключению питания и сокращению срока службы контактора.

Неправильно: монтировать устройство там, где кабель должен пересекать полосу движения. Справа: положение так, чтобы пистолет достигал воздухозаборника автомобиля, а кабель не лежал под колесом. Повреждение кабеля — самый распространенный негарантийный ремонт.

Неправильно: оставить тариф по умолчанию после ввода в эксплуатацию. Правильно: настройте и протестируйте зарядку один раз. Операторы неделями давали бесплатное электричество, потому что никто не проверял.

Неправильно: игнорирование фильтра вентилятора в течение года. Справа: чистка ежеквартально на пыльных участках. Ограниченный поток воздуха вызывает тепловой откат, и пользователи воспринимают это как медленную зарядку.

Обратная связь с оператором

Сеть супермаркетов в Хорватии в 2025 году поставила восемь единиц в четырех магазинах. Их управляющий объектом сообщил, что в шестом месяце средняя загрузка каждого места на ячейку в день составляла чуть менее трех сеансов в день, и отметил, что настенное крепление позволяет им использовать существующие стены по периметру вместо того, чтобы отдавать парковочные места шкафам.

Кооператив такси в Баку купил пять штук. Их отзывы были конкретными и заслуживающими внимания: водители хотели, чтобы экран был слегка наклонен вниз для удобства чтения, когда они стоят близко к устройству, поэтому мы скорректировали геометрию кронштейна в их повторном заказе.

Подрядчик по логистике в Турции, управляющий двенадцатью агрегатами на трех складах, отметил, что общий корпус моделей мощностью 20 кВт и 40 кВт позволил сократить их запасные части до одного комплекта вентиляторов, одного контактора и одного экрана для всего комплекса, а не трех отдельных комплектов.

Часто задаваемые вопросы

Вопрос: Сколько автомобилей в день может обслуживать одна единица?

Ответ: Шесть-восемь легковых автомобилей за сеанс 20-80% с реалистичным временем переналадки, при условии постоянного спроса в течение торгового дня.

Вопрос: Какой входной ток он потребляет?

A: Примерно 45 А на фазу при трехфазном источнике питания 380 В при полной мощности. Перед заказом нескольких плат проверьте емкость платы.

Вопрос: Достаточно ли 30 кВт для электрофургонов?

О: Да, на ночь или на несколько часов. Для быстрого выполнения работ в середине смены при работе с большими упаковками выбирайте мощность 60 кВт или выше.

Вопрос: Могут ли два автомобиля заряжаться одновременно?

О: Нет, это одноартиллерийское подразделение. Одновременная зарядка нескольких пистолетов начинается с наших силовых шкафов сплит-типа.

Вопрос: Работает ли он с солнечной и накопительной установкой?

О: Да, через систему управления энергопотреблением объекта. Сообщите нам свой инвертор и платформу EMS, и мы подтвердим путь интеграции.

Вопрос: Как осуществляется выставление счетов?

О: Измерения уровня 1.0 используются в вашем бэк-офисе OCPP; альтернативно, запустите его автономно с RFID-картами и выполните синхронизацию из внутреннего журнала сеансов.

В: Какое обслуживание требуется?

A: Ежеквартальная проверка фильтра и вентилятора на пыльных участках, ежегодная проверка прокладки и момента затяжки. Никаких расходных деталей, кроме фильтров.

Вопрос: Могу ли я маркировать корпус?

О: Да — индивидуальный цвет и экранная графика от 50 единиц, без оплаты инструментов для изменения цвета, срок выполнения 25-30 рабочих дней.
