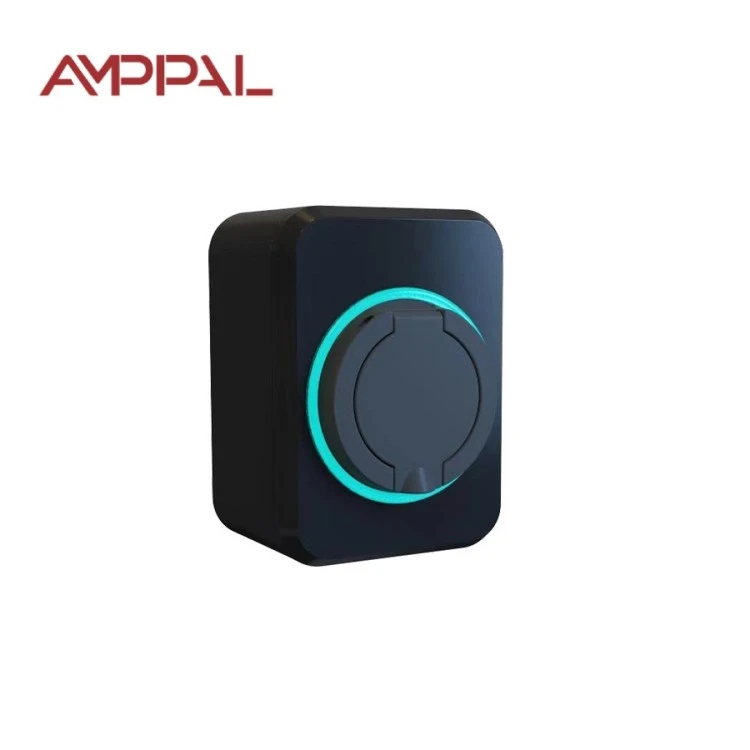

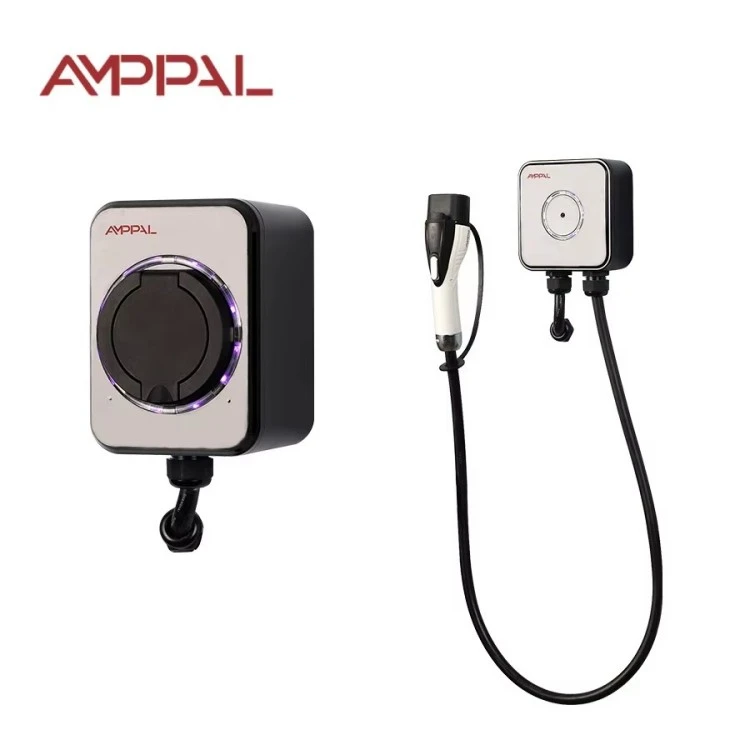

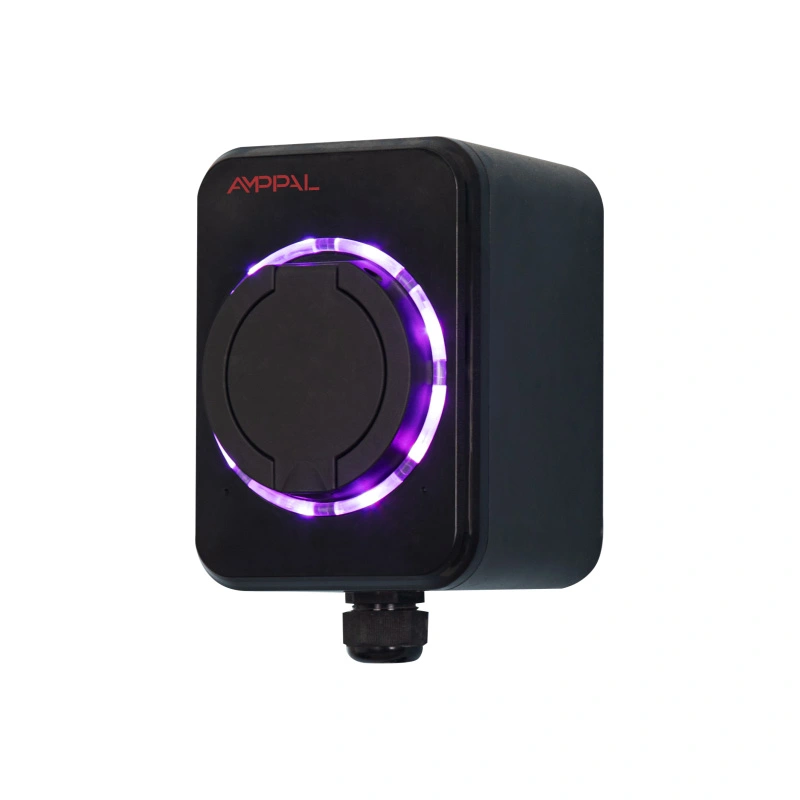

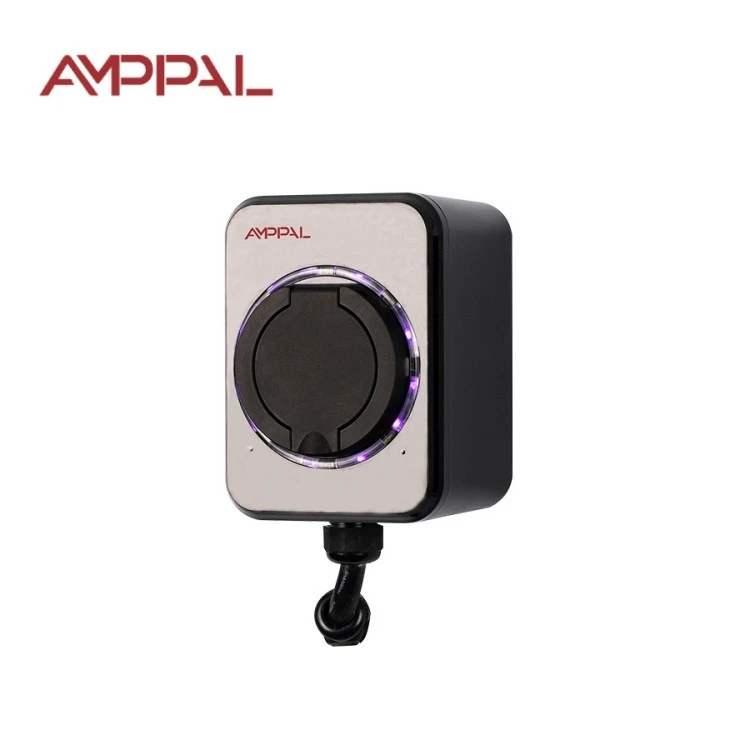

Стандартное настенное зарядное устройство переменного тока мощностью 3,5 кВт для зарядки электромобилей в жилых помещениях

Что это за зарядное устройство и для кого оно создано

Большинству новых владельцев электромобилей на наших экспортных рынках не требуется более быстрое зарядное устройство; им нужен более безопасный. Настенная коробка AMPPAL Standard мощностью 3,5 кВт (модель AF-AC-3.5-B-A-O-1-SE) — это надежный ответ на домашнюю зарядку без сети, без экрана и без излишеств. Он подключается к обычной бытовой сети, заряжает автомобиль с небольшим аккумулятором, пока вы спите, и останавливается, когда работа завершена.

При токе 16 А при напряжении 220 В переменного тока устройство потребляет ровно столько, сколько может выдержать обычная бытовая розетка в большинстве стран. Это единственное решение устраняет наиболее распространенный источник проблем при установке домашней зарядки: необходимость проложить новую выделенную линию на 32 А. Для квартиры со старым распределительным щитом или гаража, питаемого тонким кабелем, зачастую единственным реальным вариантом является мощность 3,5 кВт.

Идея продумана: меньше функций, меньше точек отказа. Нет приложения, которое нужно обновить, нет облачной учетной записи, нет пароля Wi-Fi, который можно потерять. Установите его, подключите, и в 2036 году он будет работать так же, как и сегодня.

Шесть вещей, которые делает эта маленькая настенная коробка правильно

Работает от стандартной цепи на 16 А, поэтому в большинстве домов полностью избегают замены проводки; работа электрика сводится к добавлению специальной розетки и устройства защитного отключения.

Корпус из огнестойкого термопластика UL94 V-0: если пластик когда-либо воспламенится, он перестанет гореть в течение 10 секунд и не будет капать горящий материал на пол.

Защита IP54 защищает от брызг дождя, пыли и влажности в гараже без защитной коробки.

Маркирован CE и протестирован в соответствии со стандартом IEC 61851-1:2017, пилотным протоколом режима 3, эталонным для большинства европейских точек переменного тока.

Рассчитан на температуру от -20°C до +50°C, поэтому подойдет и неотапливаемый гараж русской зимой, и затененная стена летом на Ближнем Востоке.

Отсутствие сетевого модуля означает, что нечего взламывать, нечего настраивать и ничего, что перестанет работать после выхода из строя маршрутизатора.

Технические характеристики

Где подходит это зарядное устройство

Дома на одну семью, где владелец просто хочет, чтобы машина была полной к завтраку, без ежемесячной подписки.

Электромобили с небольшим аккумулятором и подключаемые гибриды (10–25 кВтч), бортовые зарядные устройства которых в любом случае редко принимают ток более 16 А.

Сдаются в аренду квартиры, где домовладелец предоставляет дешевую, защищенную от несанкционированного доступа зарядную станцию ​​и выставляет счета по счетчику.

Дома отдыха и загородные дома используются несколько дней в месяц, где линия 7 кВт будет пустой тратой денег.

Небольшие автопарки припаркованы на ночь в депо, заряжая 8-10 часов, пока водители спят.

Как происходит сеанс зарядки, шаг за шагом

Зарядка осуществляется по протоколу IEC 61851-1, режим 3. Когда вы подключаетесь к сети, настенная коробка посылает пилот-сигнал частотой 1 кГц по проводу управления; автомобиль отвечает изменением рабочего цикла, и обе стороны договариваются о токе. Если машина не готова, коробка просто ждет — ни искр, ни догадок.

Как только автомобиль принимает ток 16 А, коробка удерживает этот ток до тех пор, пока система управления аккумулятором не попросит его снизить. Устройство постоянно наблюдает за контуром, а встроенная защита от остаточного тока отключает сеанс, если обнаруживает утечку. Когда автомобиль сообщает о заполнении, поле опускается до нуля, и последовательность контрольных лампочек прекращается.

Внутри нет счетчика или логики выставления счетов; электричество течет через ваш домашний счетчик, как чайник, а в счете за коммунальные услуги указана его стоимость. В этом особенность семейства Standard: зарядное устройство исчезает в стене.

CE, IEC 61851-1 и вопрос огнестойкости

Рейтинг V-0 заслуженный, а не декоративный: корпусной компаунд проходит испытания в вертикальной камере горения и должен самозатухнуть в течение 10 секунд без горящих капель.

Соответствие IEC 61851-1:2017 распространяется на функцию пилотного управления, поведение при перегрузке по току и реакцию на аварийную остановку, проверенную на каждой производственной партии.

Маркировка CE основана на полном техническом файле, хранящемся на заводе в Чжэцзяне, включая протоколы испытаний и декларации компонентов, открытые для проверки.

Степень защиты IP54 подтверждена калиброванным испытанием на водяное распыление и пылевой камерой, не указанной на чертеже.

Циклическое изменение температуры от -20°C до +50°C выполняется на образцах для выявления проблем с соединителями и уплотнениями перед отправкой.

Каждое устройство проходит испытание на изоляционную прочность (HIPO) на конце линии; запись теста сохраняется под серийным номером.

Восемь шагов внутри завода AMPPAL

Производство осуществляется на территории кампуса Чжэцзян, где в 2024 году было поставлено более миллиона зарядных устройств; Для обработки металлических деталей кронштейна используются роботизированные модули FANUC и лазерная резка TRUMPF.

1. Термопластик марки В-0 заливается в обечайки корпуса методом литья под давлением.

2. Плата управления устанавливается на линию SMT и припаивается оплавлением.

3. Каждая плата программируется, и ее выходной сигнал пилот-сигнала измеряется на эталонном симуляторе автомобиля.

4. Силовая часть, контактор и плата управления собраны в основании.

5. Корпус герметизирован прокладкой IP54 и винтами с проверкой крутящего момента.

6. При испытании Hipot применяется высокое напряжение для подтверждения целостности изоляции.

7. Блоки выдерживают в камере обжига при температуре 45°C на несколько часов, чтобы выявить ранние неисправности.

8. Окончательная проверка, нанесение этикетки CE и картонная упаковка предшествуют штампу контроля качества.

Подходит ли вам мощность 3,5 кВт или нет?

Выберите это зарядное устройство, если ваша машина паркуется дома не менее шести часов в сутки, емкость аккумулятора составляет менее 40 кВтч, а распределительный щит старый или уже переполнен. Нагрузка 16 А щадит проводку, щадит сеть и щадит ваши нервы: очень мало что может пойти не так.

Теперь самое честное. Это неправильный продукт, если вы проезжаете 150 км в день и вам нужна подзарядка в дневное время, если бортовое зарядное устройство вашего автомобиля рассчитано на 7 кВт, а на вашей панели есть свободная мощность, или если вам нужно управление приложениями, выставление счетов или многопользовательский доступ. Покупка большего количества, чем может съесть ваша машина, не принесет вам ничего, кроме тепла в кабеле.

Перед покупкой проверьте номинал встроенного зарядного устройства в руководстве по эксплуатации вашего автомобиля; подбирайте зарядное устройство в соответствии с автомобилем и цепью, а не с маркетинговым описанием. Если вы уже знаете, что вам понадобится сеть, пропустите это семейство и посмотрите на станции OCPP.

Покупка у AMPPAL против коробки без имени

Срок выполнения заказа составляет 15-20 рабочих дней с момента подтверждения заказа, при этом серийное производство запланировано примерно к дате поставки.

Минимальный заказ обсуждается в каждом конкретном случае; небольшой первый заказ для тестирования является нормальным для новых дистрибьюторов.

Запросы OEM являются обычными: ваш логотип, ваш цвет, ваша этикетка, ваш язык руководства.

Сертификационные документы (декларация CE, протокол испытаний IEC 61851-1) прилагаются к поставке.

Завод представляет собой специализированное и инновационное «маленькое гигантское» предприятие национального уровня со штатом более 260 человек и экспортирует продукцию в более чем 40 стран.

Упаковка, паллетирование и доставка

Каждое зарядное устройство поставляется в картонной коробке с пенопластовой прокладкой размером примерно 31 × 21 × 19 см и общим весом около 2,8 кг, включая монтажный шаблон, винты и печатное руководство. Небольшие размеры имеют значение, когда вы перевозите образцы воздушным транспортом.

Картонные коробки наклеиваются на поддоны для морских перевозок; для 20-футового контейнера требуется около 1000 единиц, а для 40HQ — около 2100, поэтому стоимость контейнера за единицу остается низкой.

Мы указываем EXW, FOB Нинбо или CIF и отправляем товар с коммерческим счетом, упаковочным листом, сертификатом происхождения и документами CE. Доступны море, воздух и курьер.

Гарантия и поддержка после доставки

Двухлетняя стандартная гарантия распространяется на функцию зарядки и внутренние компоненты от производственных дефектов.

Приоритетные запчасти отгружаются в течение 3-5 рабочих дней в гарантийных случаях.

RMA прост: фото или видео неисправности, наш диагноз, затем решение о замене или ремонте.

Мы рекомендуем проводить ежегодную проверку: протереть вентиляционные отверстия, проверить оболочку кабеля и повторно затянуть настенный кронштейн.

Англоговорящие инженеры послепродажного обслуживания отвечают в течение одного рабочего дня, и у нас есть запасные части для всего семейства Standard.

Неправильно или правильно: важные ежедневные привычки

Неправильно: включать зарядное устройство в общую розетку, которая питает и чайник. Справа: выделенная цепь на 16 А с устройством защитного отключения типа А на 30 мА.

Неправильно: заряжать с перетертым или перегнутым кабелем и надеяться на лучшее. Справа: ежемесячная быстрая визуальная проверка кабеля и вилки.

Неправильно: монтировать коробку под открытым дождем, потому что она IP54. Справа: установка под навесом или в гараже, использование рейтинга как средства защиты, а не образа жизни.

Неправильно: плотно наматывать кабель на крючок во время зарядки. Справа: прокладываем кабель прямо, чтобы он оставался прохладным.

Неправильно: игнорировать запах гари или теплую пробку после сеанса. Справа: отключение, прекращение использования и обращение в службу поддержки с указанием серийного номера.

Отзывы владельцев с трех рынков

В начале 2025 года владелец парка бода-бода в Найроби купил четыре таких устройства для зарядки электромотоциклов за ночь. Коробка ни разу за девять месяцев не вышла из строя; его единственная жалоба — отсутствие индикатора состояния — он проверяет заряд с экрана мотоцикла.

Инженер из Монтеррея, Мексика, эксплуатирует в своем гараже компактный электромобиль с аккумулятором емкостью 28 кВтч. Ему нравится, что установка не требует обновления панели; он ворчит, что настенный кронштейн закреплен, поэтому ему пришлось сверлить второй набор отверстий, когда он перемещал его между гаражами.

Пенсионер из Сплита, Хорватия, заряжает подключаемый гибрид в своем загородном доме два или три дня в месяц. Его отзыв: само зарядное устройство невидимо, и это именно то, что он хотел, хотя ему хотелось бы, чтобы в руководстве было краткое руководство на одну страницу вместо сорока страниц.

Часто задаваемые вопросы

Вопрос: Какие автомобили работают с этим зарядным устройством?

О: Любой электромобиль или подключаемый гибрид, который поддерживает однофазную зарядку током 16 А и использует вариант розетки или кабеля, который вы указываете при заказе.

В: Нужен ли Интернет или приложение?

О: Нет. Сетевого модуля вообще нет; это чистое устройство, подключаемое по принципу «подключи и заряжай».

Вопрос: Могу ли я установить его самостоятельно?

О: Мы рекомендуем обратиться к лицензированному электрику, главным образом для проверки цепи и добавления устройства защитного отключения.

Вопрос: Что на самом деле означает UL94 V-0?

О: Пластик корпуса самозатухает в течение 10 секунд при испытании на вертикальное горение, и горящий материал не капает.

В: Сколько времени занимает полная зарядка?

О: Около 11 часов для аккумулятора емкостью 40 кВтч; 4-5 часов для подключаемого гибрида мощностью 15 кВтч.

Вопрос: Что происходит во время отключения электроэнергии?

О: Зарядное устройство отключается при подаче питания и автоматически перезапускает квитирование при возобновлении питания.

Вопрос: Безопасно ли это для старого многоквартирного дома?

О: Да, если имеется цепь на 16 А с УЗО типа А; попросите электрика сначала проверить контур.

Вопрос: Можно ли позже обновить его до управления приложением?

О: Нет, это устройство не оснащено коммуникационным оборудованием; если вам нужна сеть, закажите вместо этого семейство OCPP.
