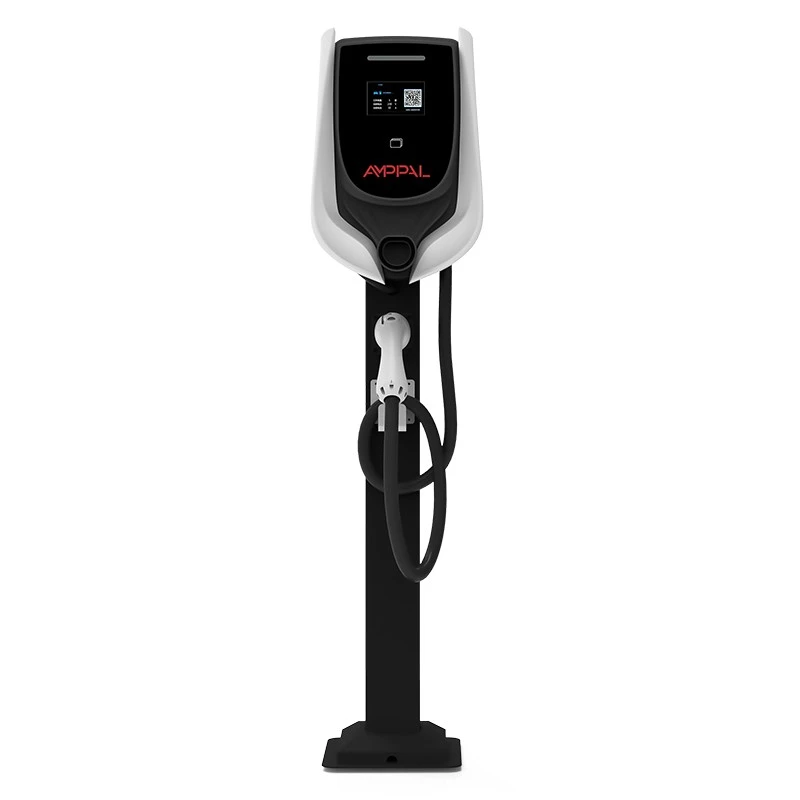

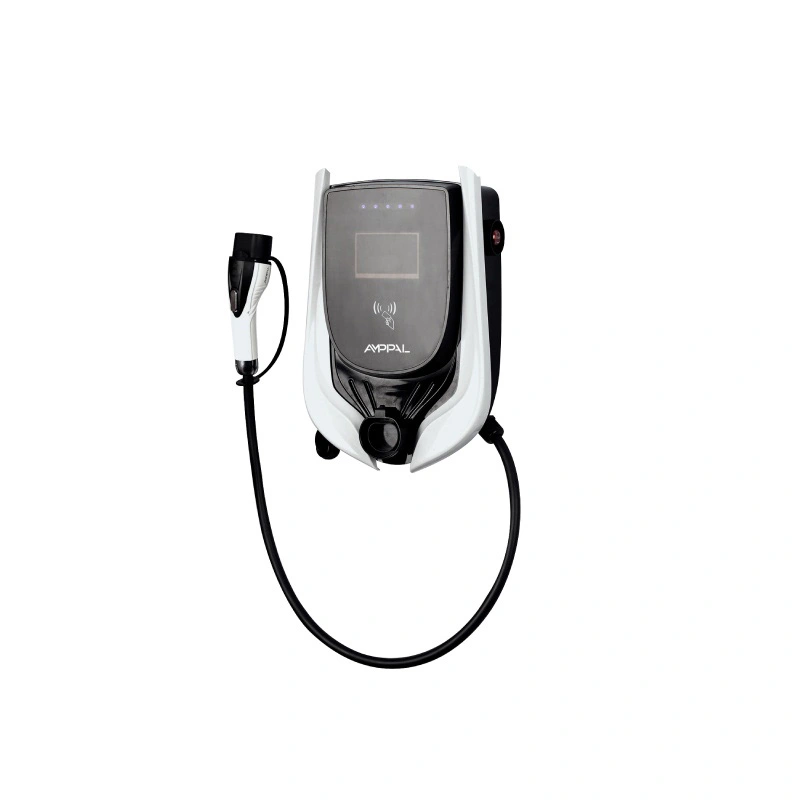

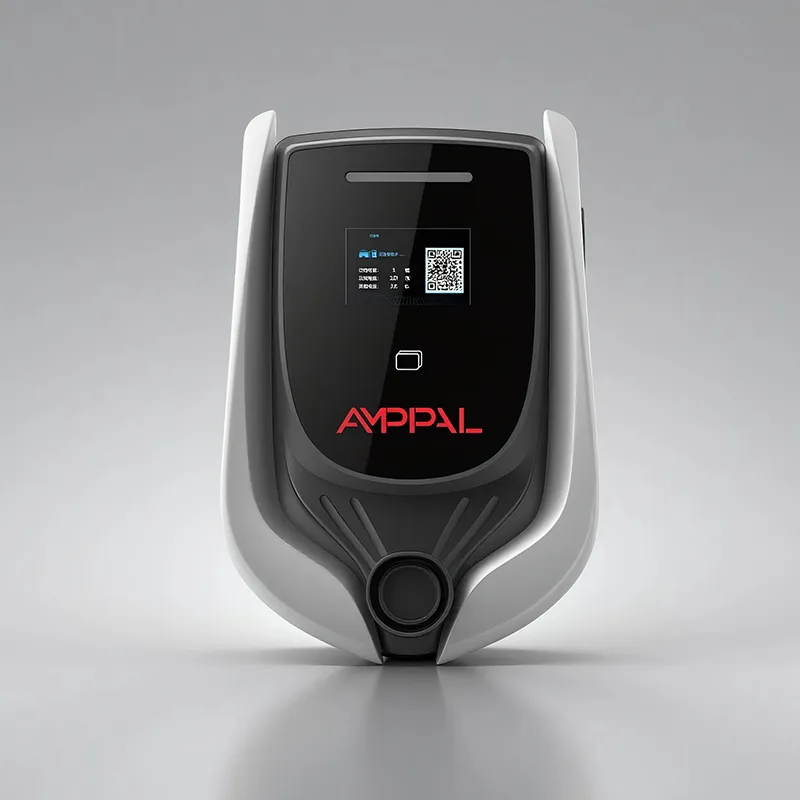

Зарядная станция для электромобилей переменного тока OCPP мощностью 3,5 кВт для квартир и рабочих мест

Что добавляет станция OCPP к простой настенной коробке

Пункт зарядки, который не может сказать вам, кто взимал плату, и является центром затрат, а не услугой. Зарядная станция AMPPAL Smart AC EV мощностью 3,5 кВт для квартир и рабочих мест (модель AF-AC-3.5-L/B-A-M-4-SD-P) существует по одной причине: позволить зданию, компании или сообществу заряжать множество пользователей, не стоя над кабелем.

RFID — это входная дверь. Выдайте карту на каждого жителя или сотрудника, и станция подает питание только для карт, которые распознает серверная часть или ее локальный список. За ним стоит OCPP 1.6j, открытый протокол, который соединяет станцию ​​с выбранной вами системой управления зарядкой, поэтому транзакции, тарифы и отчеты о неисправностях передаются на одну панель управления.

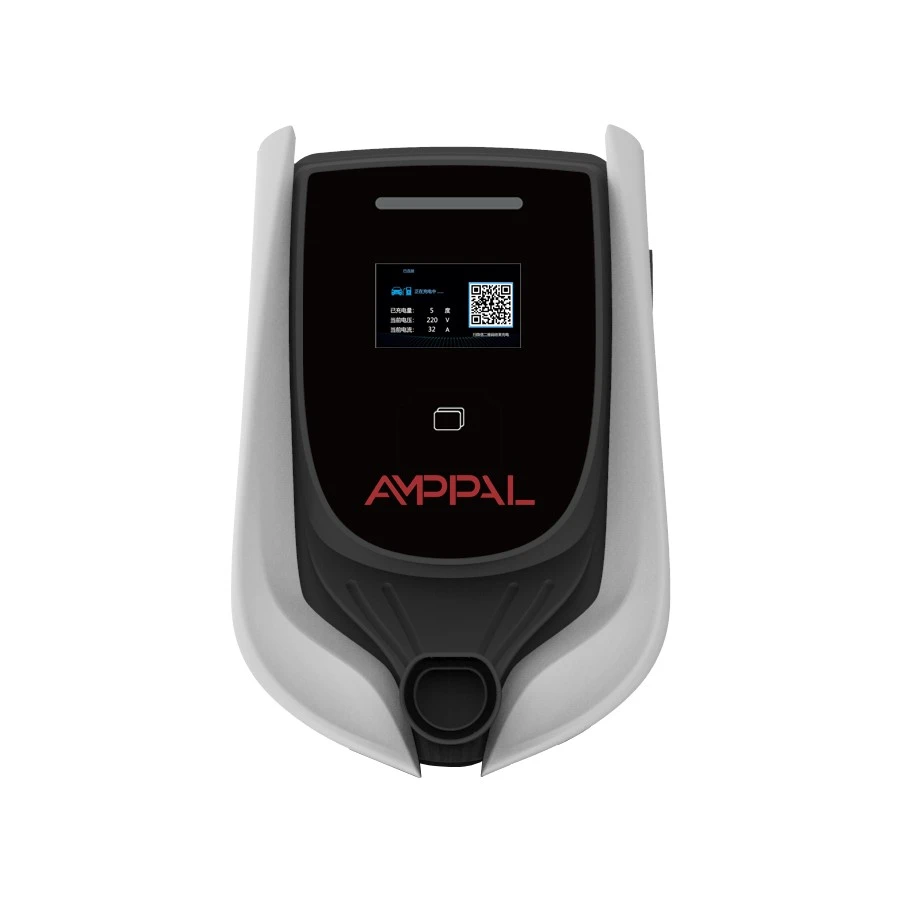

Это не домашний гаджет, у которого случайно появился слот для SIM-карты. Это устройство коммерческого класса размером 454 × 306 × 147 мм с 4,3-дюймовым ЖК-дисплеем, светодиодной полосой состояния и четырьмя вариантами подключения, предназначенное для установки на общей автостоянке и удаленного администрирования.

Пять причин, по которым управляющие недвижимостью выбирают сетевую станцию

Подотчетность каждого пользователя: каждый сеанс записывается с указанием идентификатора карты, времени начала, времени окончания и кВтч, поэтому ежемесячный отчет о распределении пишется автоматически.

Гибкость тарифов: серверная часть устанавливает разные тарифы для жильцов, посетителей и персонала — или ничего не взимает за первые два часа.

Дистанционное управление: заблокируйте потерянную карту, приостановите работу станции или установите новые цены, не касаясь оборудования.

Справедливость на общей парковке: больше никаких споров о том, кто первым подключился к сети; система все ставит временные метки.

Перспективность: поскольку он поддерживает OCPP 1.6j, вы можете позже переключать платформы управления без замены оборудования.

Технические характеристики

Где сетевая станция мощностью 3,5 кВт имеет финансовый смысл

Многоквартирные дома, в которых 10-30 жильцов делят подвал с парковкой, и каждый хочет получить свой счет.

Офисные здания, предлагающие взимание платы с сотрудников в качестве льготы с возмещением затрат работодателю.

Небольшие отели и гостевые дома, которые рекламируют парковку электромобилей и добавляют ее к счету за номер.

Закрытые поселки, где правление требует контролируемого доступа для владельцев и посетителей.

Небольшие коммерческие станции, где несколько фургонов заряжаются по ночам, и менеджеру автопарка нужны данные о потреблении каждого фургона.

Как станция разговаривает, выставляет счета и продолжает работать в автономном режиме

Коснитесь карты, и станция запросит авторизацию у серверной части. В сети ответ приходит через секунду или две; на ЖК-дисплее отображается название карты, а светодиодная полоса становится синей, после чего на разъем подается питание. Когда сеанс заканчивается, станция записывает транзакцию и загружает ее через OCPP 1.6j, где серверная часть преобразует ее в строку счета.

Доступны четыре ссылки, поскольку не бывает двух одинаковых сайтов. Ethernet подходит для стационарных установок со структурированной сетью; 4G покрывает подвалы и удаленные участки без прокладки кабелей; Wi-Fi делает модернизацию дешевой; RS485 подключается к внешним счетчикам или контроллеру объекта. Все четыре используют один стек OCPP, поэтому панель мониторинга выглядит одинаково независимо от ссылки.

Честная часть о сети: соединения не работают. Таким образом, станция хранит локальный список авторизации, принимает известные карты в автономном режиме, сохраняет транзакции локально и отправляет их на серверную часть при возврате соединения. Неработающий маршрутизатор никогда не означает неработающую сессию зарядки — это означает задержку оформления документов.

UL 2202 и UL 2231-2: что покрывают сертификаты

UL 2202 охватывает саму систему зарядки: конструкцию, электробезопасность и пожароопасность всего оборудования для питания электромобилей.

UL 2231-2 охватывает систему защиты персонала, схему, которая защищает пользователя от поражения электрическим током во время подключения и зарядки.

Оба сертификата указаны на устройстве и могут быть проверены в онлайн-каталоге UL, именно так инженеры проектов в США проверяют претензии.

Соответствие OCPP 1.6j проверяется на нашем заводе с помощью тестовых серверов перед отправкой каждого выпуска прошивки.

Степень защиты IP54 и предел шума 40 дБ измеряются на серийных образцах, а результаты сохраняются в протоколе испытаний устройства.

Каждая станция дополнительно проходит испытания на сопротивление изоляции и сопротивление изоляции на линии с записью серийного номера.

Внутри завода AMPPAL: восемь производственных этапов

Эти станции построены на территории кампуса Чжэцзян, где в 2024 году было поставлено более миллиона зарядных устройств, а также линии переменного и постоянного тока, которые снабжают такие проекты, как площадка по производству зеленого водорода NEOM.

1. Листовая сталь режется на лазерном оборудовании TRUMPF и формуется на листогибочных прессах с ЧПУ.

2. Корпуса имеют порошковое покрытие и установлены прокладки IP54.

3. Основная плата и плата связи собираются SMT и паяются оплавлением.

4. ЖК-дисплей, светодиодная лента и считыватель RFID установлены и откалиброваны.

5. Прошивка продолжается, затем устройство проверяется на нашем тестовом сервере, прежде чем оно сможет пройти.

6. Порты Ethernet, 4G, WiFi и RS485 задействуются один за другим.

7. Далее следует перенапряжение, проверка изоляции и несколько часов приработки.

8. Окончательный визуальный осмотр и упаковка в картонную коробку завершают линию.

Подбор правильной станции для вашего сайта

Начните со схемы парковки, а не с номера мощности. Если транспортные средства припаркованы на шесть часов и более (постояльцы, работающие целый день, гости отеля), мощности 3,5 кВт будет достаточно, и общая нагрузка на объект будет низкой. Автомобиль мощностью 40 кВтч получает около 14 кВтч за четыре часа; для большинства поездок на работу это целый день вождения.

Эта станция не подходит для трех ситуаций. Зарядка оборотов в стиле шоссе требует постоянного тока, а не переменного тока. Объекты, где каждое стойло должно обеспечивать мощность 7 или 11 кВт, должны перейти на более крупные агрегаты из этого семейства OCPP. А сайт, который никогда никому и никогда не будет выставлять счета, лучше обслуживать тупым настенным ящиком — зачем платить за панель управления, которую вы не откроете?

Выбор способа подключения имеет большее значение, чем люди ожидают. Если на парковке нет падения сети и сигнал в подвале слабый, запланируйте размещение антенны Ethernet или 4G до заказа, а не после. Сообщите нашим инженерам макет вашего сайта, и мы порекомендуем ссылку.

Почему AMPPAL для вашей сети зарядки

Отправка заказов в течение 15-20 рабочих дней. Операторы, добавляющие устройства каждый квартал, могут зарезервировать повторяющиеся производственные слоты.

OEM-бренд на корпусе, загрузочном ЖК-экране и даже на изображении RFID-карты.

OCPP 1.6j открыт и документирован; мы предоставляем контрольный список интеграции для выбранной вами платформы управления.

Сертификаты UL 2202 и UL 2231-2 хранятся в архиве и доступны консультантам вашего проекта.

Мы сами управляем более чем 200 зарядными станциями, поэтому люди, отвечающие на ваши запросы в службу поддержки, также используют зарядные устройства.

Отгрузочные, упаковочные и импортные документы

Каждая станция поставляется в картонной коробке с пенопластом размером около 58 × 42 × 30 см и общим весом около 12 кг, включая настенный кронштейн, стартовые карты RFID и руководство. Коробка рассчитана на падение с угла и имеет маркировку с номером модели, указанной в списке UL.

Морские грузоперевозки паллетируются по 24-30 станций на поддоне; контейнер 40HQ вмещает около 300 единиц. Смешанные нагрузки с вариантами мощностью 7 кВт и 11 кВт являются обычным явлением для дистрибьюторов, создающих ассортимент.

Мы указываем EXW, FOB Нинбо или CIF и предоставляем коммерческий счет, упаковочный лист, сертификат происхождения и копии сертификата UL, которые запросит ваш таможенный брокер или покупатель.

Поддержка, обновления прошивки и запасные части

Двухлетняя гарантия на станцию ​​и ее внутренние модули от производственного брака.

Обновления прошивки передаются удаленно через серверную часть; Для большинства изменений посещение объекта не требуется.

Запасные части — RFID-считыватели, ЖК-панели, платы питания — в гарантийных случаях отправка в течение 3-5 рабочих дней.

Функция удаленной диагностики считывает статус OCPP станции и записывает ее в журналы во время разговора, что позволяет решить большинство проблем без выезда грузовика.

Запасные части для этого семейства остаются доступными в течение пяти лет после того, как модель покинет производство, что актуально, если вы проводите электромонтаж в здании на длительный срок.

Неправильно или правильно: работа с общей станцией

Неправильно: монтировать станцию ​​там, где на ЖК весь день попадает прямое солнце. Справа: затененное положение или расположение на северной стороне обеспечивает читаемость экрана и прохладу в коробке.

Неправильно: в середине месяца на SIM-карте 4G закончится трафик. Справа: предупреждение о нехватке данных на серверной стороне с использованием Ethernet в качестве резервного канала.

Неправильно: раздавать одну общую карту всему этажу и делить счет вручную. Справа: одна карта на пользователя, поэтому записью транзакции является счет.

Неверно: если предположить, что из-за сбоя в сети зарядка прекращается. Справа: известные карты по-прежнему работают из локального списка; транзакции загружаются при возврате ссылки.

Неправильно: позволить соединительному кабелю волочиться по полу отсека. Справа: крюк или держатель троса и достаточная слабина, чтобы водители никогда не растягивали трос.

Опыт управления недвижимостью

Управляющий комитет квартиры на 240 квартир в Куала-Лумпуре установил шесть станций в 2025 году после двух лет жалоб жителей на нерегулярную зарядку. Казначей теперь ежемесячно экспортирует отчет о кВтч на одного жителя; Единственное, что ее беспокоит, это то, что сигнал Wi-Fi в подвале поначалу был слабым, и комитету пришлось запустить одну точку Ethernet, прежде чем все шесть устройств стабилизировались.

Владелец офиса в Дубае оборудовал станции для 120 сотрудников и установил разные тарифы для сотрудников и посетителей. Персоналу заведения нравится, что потерянную карту можно убить с приборной панели за считанные секунды; они отмечают, что интерфейс ЖК-дисплея доступен только на английском языке, который они принимают, но хотели бы локализовать.

Владелец отеля в Варшаве содержит два номера для гостей и выставляет счета за номер. Он оценил поведение офлайн-провайдера, когда у интернет-провайдера в здании произошел двухдневный сбой — гости все еще взимали плату, а транзакции впоследствии появлялись в серверной части. Ему только хотелось бы, чтобы в стартовом наборе RFID было больше карт.

Вопросы от операторов сайта

В: Станция перестанет работать, если пропадет интернет?

О: Нет. Списание средств с известных карт осуществляется из локального списка, а транзакции сохраняются и загружаются при восстановлении соединения.

Вопрос: Какие платформы управления зарядкой работают с ним?

О: Любая платформа, поддерживающая OCPP 1.6j; мы даем вам контрольный список интеграции и помогаем с первым подключением.

Вопрос: Как жильцам выставляются счета?

О: Каждая карточка сопоставляется с учетной записью на серверной стороне, что превращает сеансы в счета или отчеты о распределении.

Вопрос: Могут ли разные пользователи платить разные цены?

А: Да. Тарифы настраиваются для каждой группы карт в бэкэнде, а не для каждой станции.

Вопрос: Что происходит с утерянной или украденной картой?

О: Заблокируйте это в бэкэнде; блок синхронизируется с локальным списком станции при следующем соединении.

Вопрос: Сколько карточек может храниться в автономном списке?

О: В локальном списке авторизации хранятся сотни идентификаторов карт, которые охватывают любое реалистичное здание.

Вопрос: Достаточно ли 3,5 кВт для многоквартирного дома?

О: Да, для ночлега; Дневным посетителям, возможно, придется подождать, поэтому на многих сайтах используются один или два блока более высокой мощности.

Вопрос: В чем отличие от простой настенной RFID-коробки?

О: Интеграция OCPP 1.6j, записи транзакций, удаленная настройка и свобода использования нескольких платформ — в простой системе ничего из этого нет.
