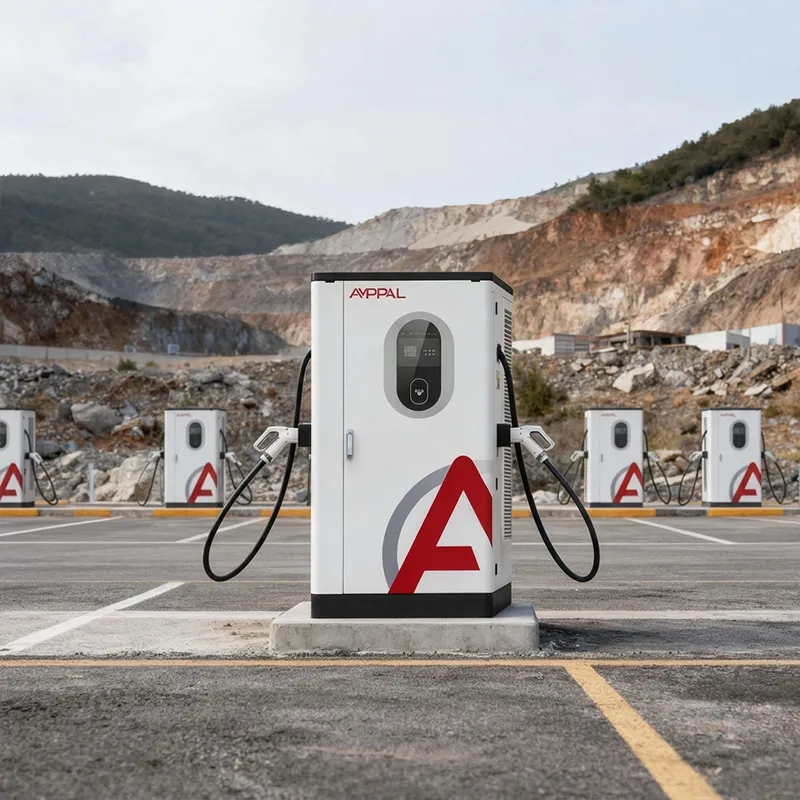

Быстрое зарядное устройство постоянного тока мощностью 480 кВт для высоковольтной зарядки автопарка

Как шкаф мощностью 480 кВт влияет на репутацию станции

Никто не проходит мимо шкафа мощностью 480 кВт и не спрашивает, что он делает. Вопрос в том, почему на соседней станции его нет. Компания AMPPAL построила и эксплуатирует более 200 зарядных станций, а блоки мощностью 480 кВт закрепляют флагманские объекты — очевидное заявление о том, что станция — это не ряд коробок, а инфраструктурный ориентир.

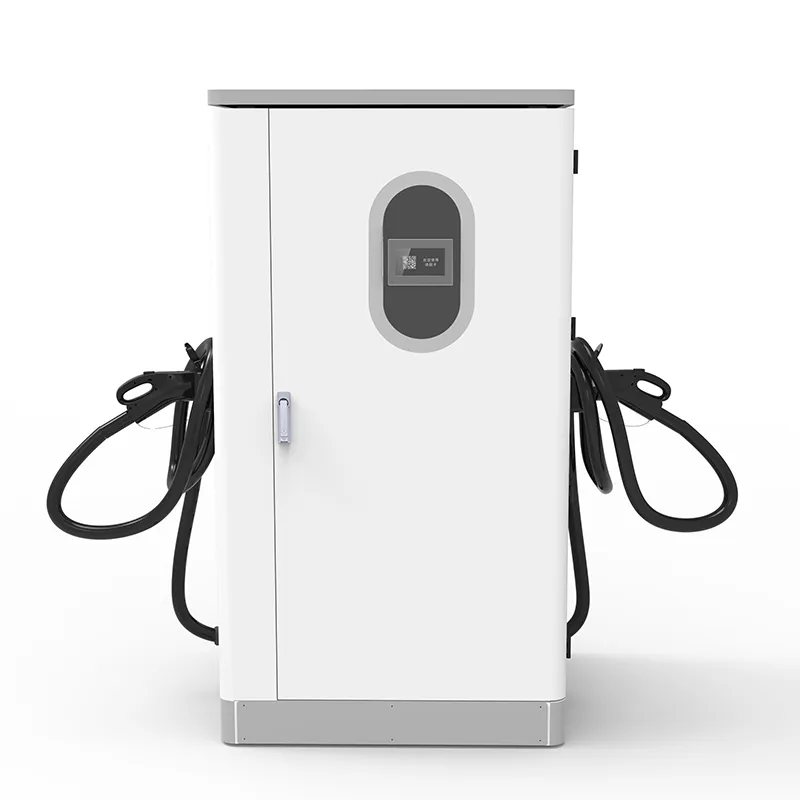

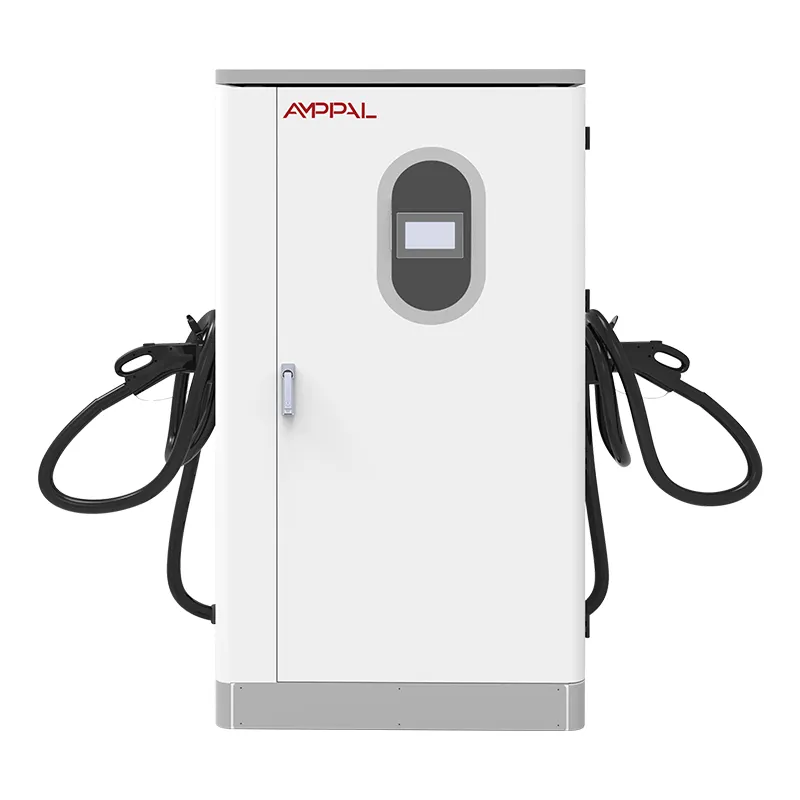

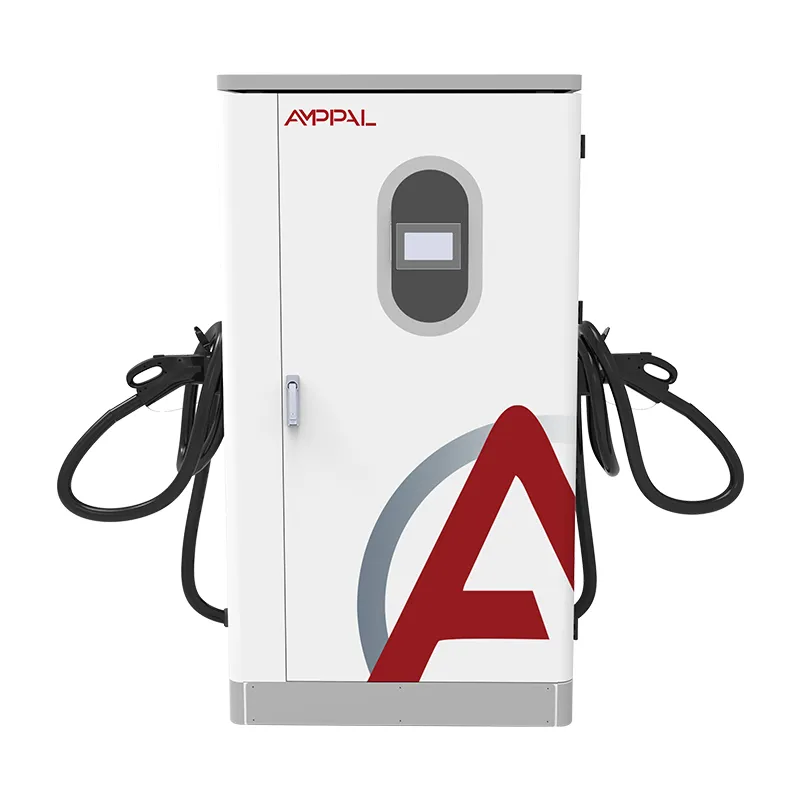

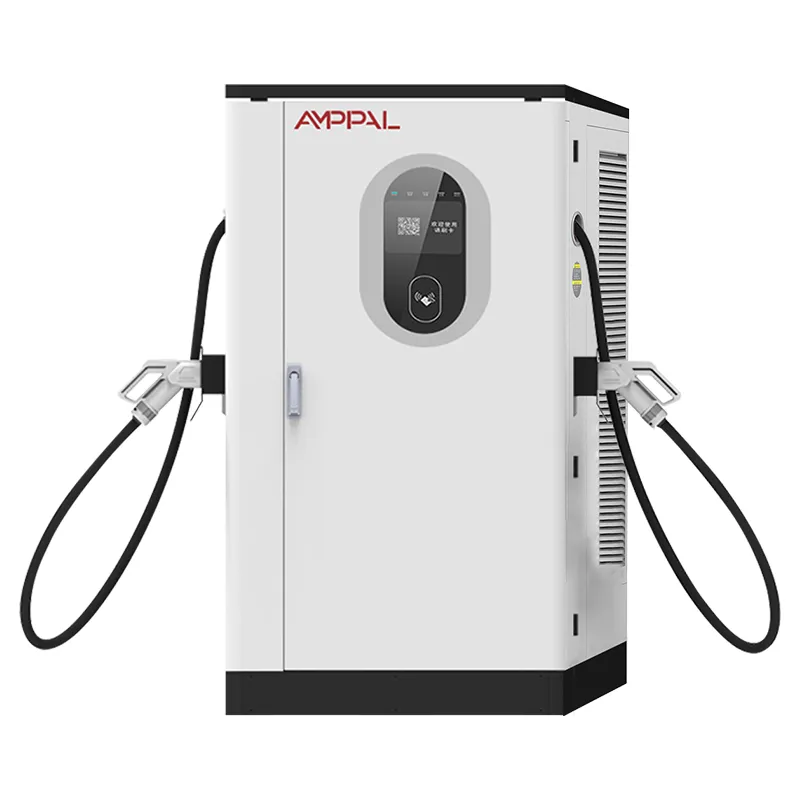

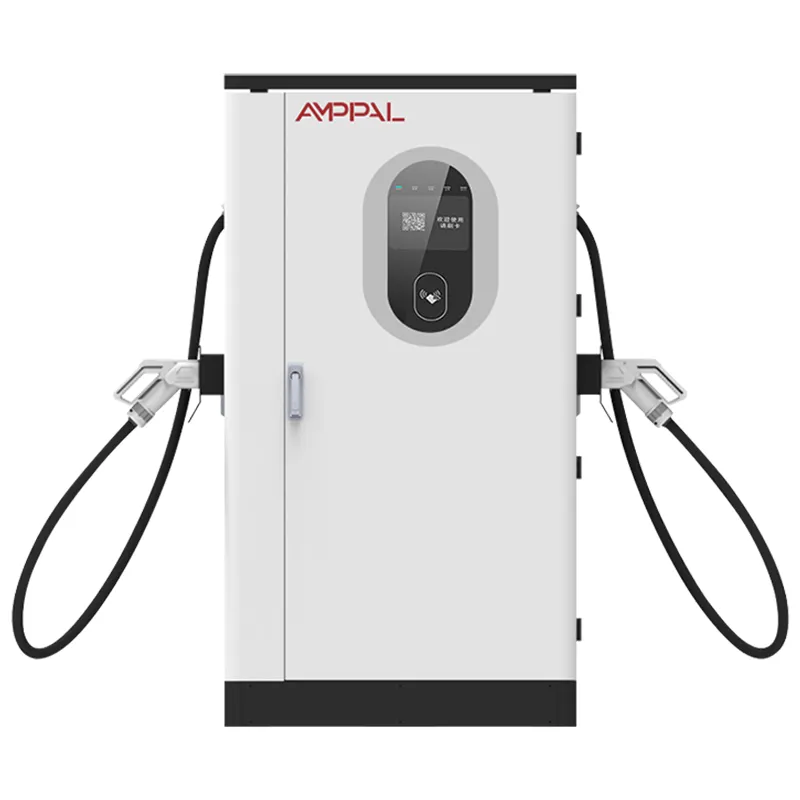

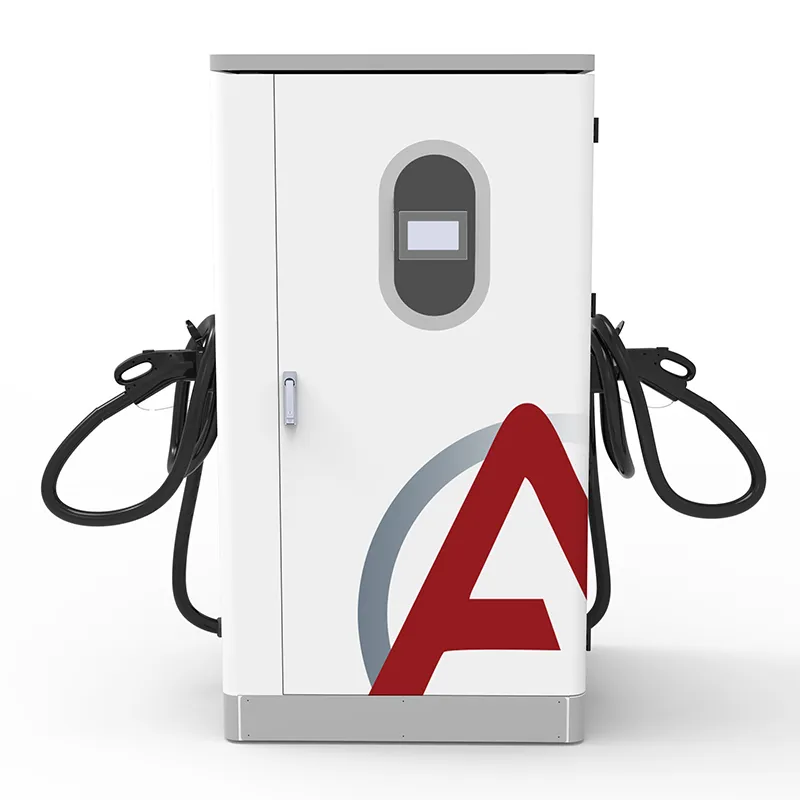

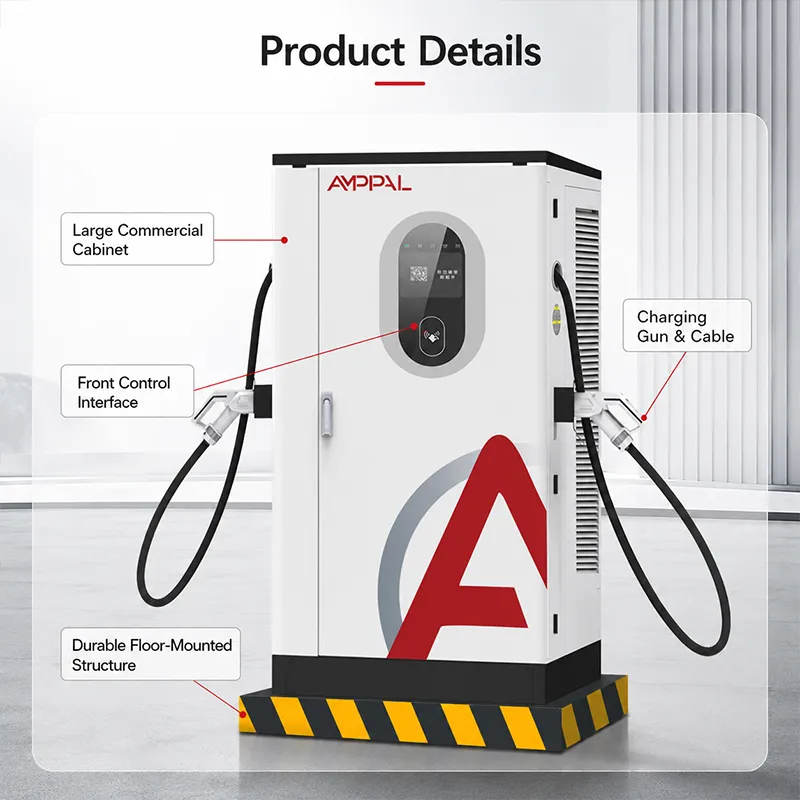

Этот шкаф является вершиной интегрированной линейки AF-DC: напольное устройство размером 1000 × 900 × 1850 мм, которое потребляет переменный ток 380 В ± 15 % при частоте 45–65 Гц и обеспечивает постоянный ток 200–1 000 В при токе до 200 А с пиковым КПД 95 %. Это та машина, на которую мы указываем, когда клиент спрашивает, на чем работают наши флагманские станции.

Шесть причин, по которым этот шкаф имеет флагманскую этикетку

Заводская мощность в 480 кВт делает станцию ​​заметной: автомобили с напряжением 800 В потребляют ток со скоростью, которую не могут выдержать шкафы большинства конкурентов, а технические характеристики становятся маркетинговым активом еще до прибытия первой машины.

Готовность к волне 800 В: окно DC200–1000 В уже охватывает поколение легковых автомобилей с напряжением 800 В 2025–2026 годов, поэтому шкаф не требует обновления аппаратного обеспечения среднего возраста.

Пиковая эффективность 95 % в режиме флагманского режима: станция, производящая 1500 кВтч в день, экономит реальные деньги по сравнению с 90 % агрегатами — примерно 75 кВтч невырабатываемого тепла.

IP54, рабочая температура от -25°C до +50°C: флагманские объекты располагаются на открытом воздухе, на городских площадях и шоссе, в погоду, которая незаметно убивает меньшие корпуса.

Полный набор разъемов — CCS1, CCS2, GB/T, CHAdeMO и NACS — поэтому один флагманский шкаф обслуживает смешанные международные автопарки и арендуемые электромобили без повторной покупки.

OCPP 1.6/2.0 с удаленным управлением: наша собственная группа по эксплуатации станции использует ту же панель управления, что и вы, а 7-дюймовый HMI обеспечивает локальный резервный режим при разрыве соединения.

Технические характеристики

Где зарядное устройство Landmark окупает себя

Флагманские площади на шоссе: шкаф мощностью 480 кВт в первом ряду — это разница между «остановкой зарядки» и «остановкой зарядки» в этом коридоре.

Площадки аэропортов и отелей: гости премиум-класса и арендованные автопарки оценивают недвижимость по опыту зарядки, а короткие сеансы означают высокую текучесть кадров.

Центры наддува в центре города: земля стоит дорого, поэтому метрикой является мощность на квадратный метр: один шкаф 480 концентрирует мощность там, где места недостаточно.

Выставочные залы и сайты OEM-партнеров: брендовые мероприятия, тест-драйвы и дни СМИ нуждаются в зарядном устройстве, которое никогда не заставит автомобиль выглядеть медленным.

Планирование коридоров для сетевых операторов: флагманские шкафы закрепляют новый маршрут и измеряют реальную потребность в 800 В до того, как сеть уплотнится.

Как один шкаф обслуживает пиковую потребность станции

В основе лежит та же архитектура, что и у других наших интегрированных шкафов, но более продвинутая: вход трехфазного переменного тока выпрямляется в шину постоянного тока, а затем регулируется выходной постоянный ток при напряжении, запрашиваемом системой BMS автомобиля. Плата управления управляет сессиями, поэтому пиковый спрос управляется, а не борется с ним.

История на уровне станции — это то, где 480 заслужил флагманское слово. Поскольку он поддерживает OCPP 1.6/2.0, данные о сеансах, времени простоя и распределении мощности поступают на панель управления станции в режиме реального времени; операторы видят поведение очереди и корректируют цены или распределение отсеков в тот же день.

Готовность к напряжению 800 В – это факт силового этапа, а не лозунг. Та же самая шина постоянного тока, которая по запросу дополняет автомобиль с напряжением 400 В, переключается на выходное напряжение класса 800 В для следующего автомобиля в отсеке.

Ворота качества, стоящие за флагманской претензией

CE, CB, UL, TÜV и CCC: полный набор сертификатов, а проверка TÜV распространяется на нашу производственную линию, а не на золотой образец.

Перед тем, как покинуть отсек, каждый шкаф проходит четырехчасовую проверку при полной нагрузке с регистрацией неисправностей; файл данных архивируется под серийным номером.

Входные каскады сканируются в диапазоне 45–65 Гц на стенде с регулируемой частотой, поскольку флагманские станции также живут в несовершенных сетях.

96-часовое воздействие солевого тумана на корпус и крепежные элементы, а также водоструйное испытание дверных уплотнений во время окончательной проверки для подтверждения заявленного уровня защиты IP54.

Модули с номиналом от -30°C до +55°C подвергаются температурному циклированию перед сборкой, что обеспечивает реальный запас прочности шкафа от -25°C до +50°C.

Каждый серийный номер связан с записями испытаний — когда звонит флагманская станция, мы извлекаем файл, а не нашу память.

Строительство 480: восемь шагов на заводе в Лецине

Шаг 1: стальные рамы вырезаются лазером и привариваются роботом на предприятиях FANUC и TRUMPF в Лецине, где наши линии переменного и постоянного тока используют одну и ту же инструментальную дисциплину.

Шаг 2: корпуса проходят предварительную обработку и порошковую окраску, при этом цвет соответствует окраске вашей станции, если вы заказываете OEM.

Шаг 3: силовые модули собираются на выделенной линии постоянного тока, изолированной от производства переменного тока для защиты от электростатических разрядов и контроля чистоты.

Шаг 4: каждый модуль тестируется под нагрузкой и подвергается температурному циклированию — точность выходного сигнала, пульсация, эффективность при 20 %, 50 % и 100 %.

Шаг 5: сборка шкафа устанавливает модули, контакторы, шины, плату управления и 7-дюймовый HMI.

Шаг 6: жгут проводов строится по чертежу объекта с заделкой с регулируемым крутящим моментом, затем дверные уплотнения обращены к струе воды.

Флагман или перебор? Честный совет о том, когда лучше это пропустить

Купите 480, когда станция представляет собой продукт — фирменный хаб, якорь коридора, сайт, который вы поместите на рекламный щит. Если ваш объект отличается «удобным пополнением», а не «пунктом назначения», шкаф мощностью 360 или 320 кВт обеспечит большую часть полезности за меньшие деньги.

Власть сайта — настоящий привратник. Паспортная табличка мощностью 480 кВт требует серьезного трехфазного питания; если коммунальное предприятие ограничивает мощность вашего участка на уровне 250 кВт, шкаф 480 — это бумажный тигр.

Будьте честны в отношении состава транспортных средств. Если ваш трафик на 90% состоит из автомобилей с напряжением 400 В, мощность которых снижается до 100 кВт, запас мощности у 480-го в основном простаивает; вы платите за будущий спрос.

Почему операторы станций выбирают AMPPAL для объектов-памятников

Мы сами управляем более чем 200 станциями: 480 — это шкаф, на который мы делаем ставку безотказной работы, а не модель из брошюры.

Срок выполнения заказа составляет 15–20 рабочих дней с указанием даты в заказе на заказ и минимальным объемом заказа для одного устройства, поэтому флагманские развертывания масштабируются из одного проверенного шкафа.

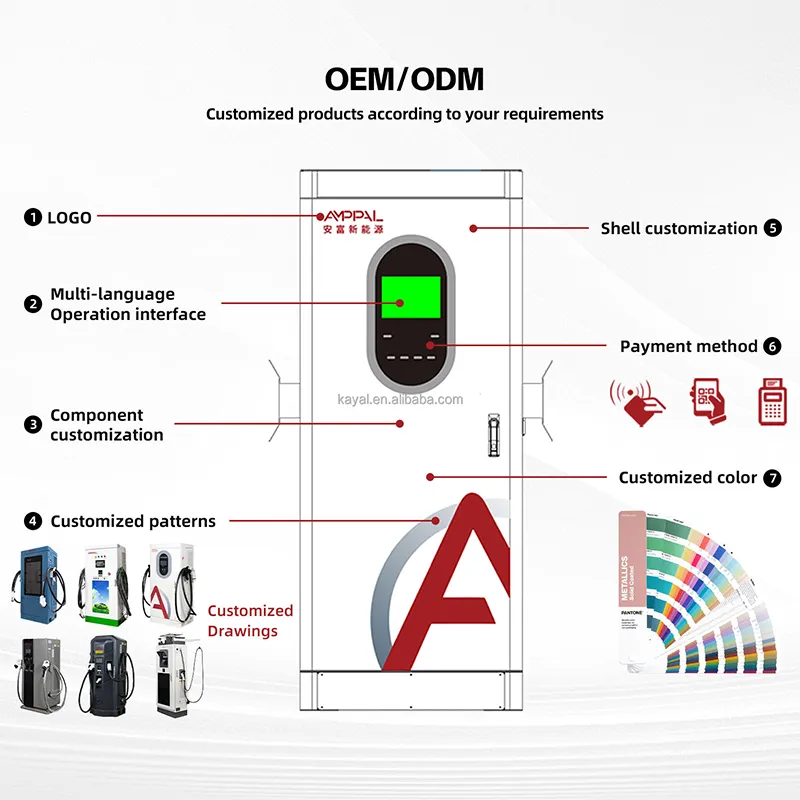

OEM/ODM без проблем: окраска станции, длина кабеля, сочетание разъемов и даже брендинг приборной панели настраиваются во время заказа.

Сертификаты и тестовые файлы поставляются вместе с устройством; серийный номер связан с данными проверки и проверки частоты для ваших аудиторов.

Эталонная глубина: заказ NEOM на 500 единиц оборудования с жидкостным охлаждением, Sime Darby в Малайзии, RHG Enerturk в Турции — партнеры, которые размещают наше оборудование на своих наиболее заметных объектах.

Доставка шкафа мощностью 480 кВт: ящик, контейнер, документы

Шкаф размерами 1000 × 900 × 1850 мм поставляется в вертикальном положении в фанерном ящике с пенопластовыми уголками и водонепроницаемым кожухом; Каналы для поддонов обеспечивают чистоту движений вилочного погрузчика. Для длинных морских маршрутов мы добавляем влагопоглотитель и индикатор влажности.

Мы отправляем товар FOB Нинбо или CIF в ваш порт. Экспортная папка содержит коммерческий счет, упаковочный лист и декларации CE/TÜV/UL/CB/CCC, поэтому таможенное оформление и график открытия не противоречат друг другу.

Флагманские модели часто объединяют в одном контейнере шкафы, запасные модули и аксессуары соответствующих брендов; мы планируем карту поддонов вместе с вашим экспедитором и утверждаем план погрузки до того, как грузовик покинет завод.

Поддержание онлайн-станции Landmark Station: Условия обслуживания

Два года стандартно. На флагманских сайтах мы обычно вместо этого заключаем контракт на расширенное обслуживание — время безотказной работы на знаковой станции стоит больше, чем гарантийный срок.

Запасные модули, контакторы, HMI и платы управления имеются на складе, доставка в течение 3–5 рабочих дней или возможность авиаперевозки в течение 24 часов для контрактных площадок.

Удаленный мониторинг со стороны нашей собственной группы эксплуатации станции: мы видим ту же панель OCPP, которую видит ваш оператор, и отмечаем аномалии раньше, чем это сделают ваши клиенты.

День ввода в эксплуатацию с нашим инженером, удаленно или на месте, включен в первые заказы — флагманские сайты запускаются при запуске, а не после запуска.

Ежеквартальный отчет о состоянии: данные о сеансах, событиях снижения номинальных характеристик, износе разъемов — рассматривается вместе с вашей командой во время видеозвонка.

Ошибки планирования участка, которые приводят к потере бюджета на 480 кВт

Неправильно: расположить флагманский шкаф в дальнем углу «в стороне», где его не увидит ни один водитель. Справа: поставьте в первый ряд — шкаф — это вывеска станции, и часть ее работы просматривается.

Неправильно: покупать шкаф мощностью 480 кВт с ограничением мощности 250 кВт и винить в этом зарядное устройство, когда сеансы работают медленно. Справа: сначала подтвердите ленту; мы ожидаем от трансформатора, а не от паспортной таблички.

Неправильно: игнорировать структуру очереди и позволять одному медленному 400-вольтовому транспортному средству занимать флагманский отсек на час. Справа: установите политики сеансов и плату за простой в OCPP, чтобы отсек перевернулся.

Неправильно: монтировать шкаф там, где кабель пистолета не может дойти до порта второго ряда. Справа: измерение радиуса действия самого длинного автомобиля в вашем потоке; Длина кабеля не просто так указана при заказе.

Неправильно: рассматривать 7-дюймовый HMI как рекламный щит и оставлять его под прямыми солнечными лучами на весь день. Справа: затените лицо — экран — это инструмент оператора, и он дольше сохраняется на солнце.

Что говорят владельцы станций об управлении флагманом

Оператор автомагистрали в Саудовской Аравии: "Мы открыли один шкаф 480 и наблюдали, как очередь формируется у наших ворот, а не у конкурента. Шесть месяцев трафика с напряжением 800 В, ноль сбоев в зарядке. За несколько недель на краске появились кольца пыли под солнцем пустыни — косметический эффект, но мы заботимся о внешнем виде флагмана".

Оператор парковки в аэропорту Малайзии: "Прокатные электромобили и автомобили с водителем прибывают очередями. Модель 480 очищает парковку менее чем за 20 минут для моделей премиум-класса, поэтому наш оборот подскочил. Нам пришлось обучать нашу обслуживающую бригаду работе с OCPP; сам шкаф не вышел из строя ни разу за четыре месяца".

Партнер OEM-салона в Германии: "День СМИ с тестовыми автомобилями на 800 В — 480 так и не стал историей, а это именно то, что вы хотите от зарядного устройства. Доставка соответствует обещанным 15-20 рабочим дням. Руководство по вводу в эксплуатацию очень объемное; запланируйте полдня с вашим электриком".

Вопросы о наддувной станции, ответы

Вопрос: Нужны ли 480 кВт сейчас или это для автомобилей будущего?

Ответ: Оба. Автомобили на 800В уже поступили в продажу; Окно DC200-1000V служит им сегодня и охватывает следующее поколение платформ без изменений в оборудовании.

Вопрос: Какой результат он дает?

A: 200–1000 В постоянного тока, ток до 200 А, пиковая эффективность 95 %, входное напряжение переменного тока 380 В ± 15 %, частота 45–65 Гц.

Вопрос: Может ли он работать со смешанными стандартами разъемов?

О: Да — CCS1, CCS2, GB/T, CHAdeMO и NACS настраиваются во время заказа.

В: Как мне управлять станцией?

О: OCPP 1.6/2.0 с удаленной приборной панелью и 7-дюймовым ЧМИ для локального резервного копирования; наша собственная группа эксплуатации станции использует тот же стек.

Вопрос: Какую сертификацию он имеет?

A: CE, TÜV, UL, CB и CCC, с тестовыми файлами, привязанными к серийному номеру.

В: Сколько времени занимает доставка?

О: 15-20 рабочих дней с момента подтверждения заказа на поставку; Минимальный заказ-один шкаф.

Вопрос: Что делать, если сетка сайта слабая?

О: Входной каскад выдерживает напряжение ±15% и частоту 45–65 Гц; Кроме того, перед заказом мы сообщим вам, что на объекте требуется трансформатор или аккумуляторный буфер.

Вопрос: Что входит в стоимость после установки?

О: Стандартно два года; ведущие сайты обычно переходят на расширенный контракт на обслуживание с более быстрой доставкой запасных частей.
