Портативное зарядное устройство переменного тока мощностью 3,5 кВт для домашнего использования

Защита от атмосферных воздействий, выдерживающая шланг

Самый быстрый способ проверить честность зарядного устройства на открытом воздухе — прочитать его вторую цифру. IP54 означает всплеск; IP65 означает шланг. Этот настенный агрегат относится ко второму виду.

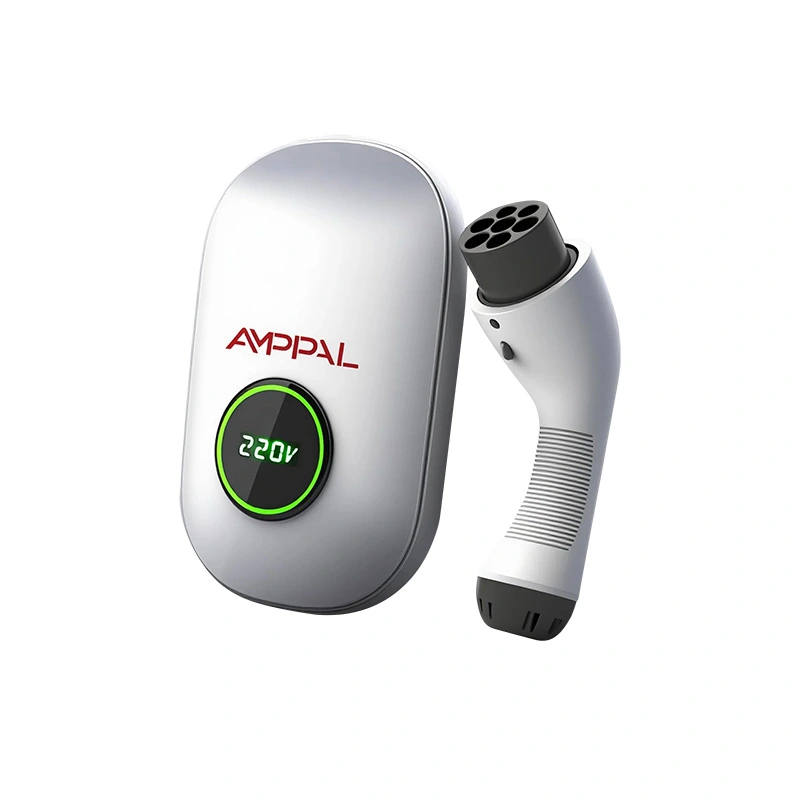

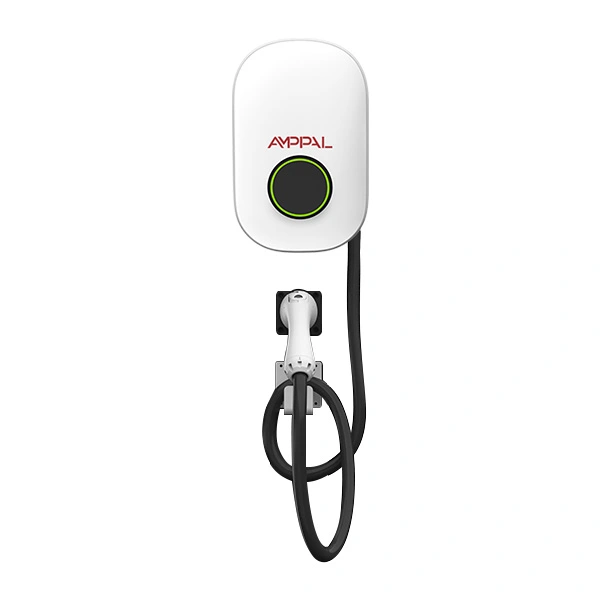

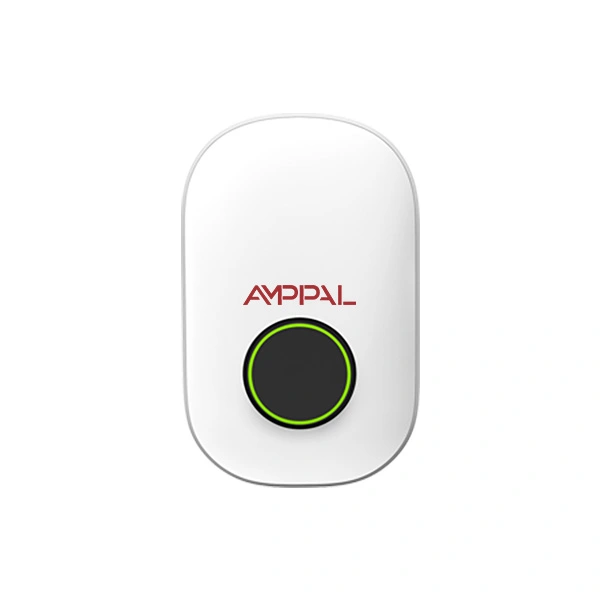

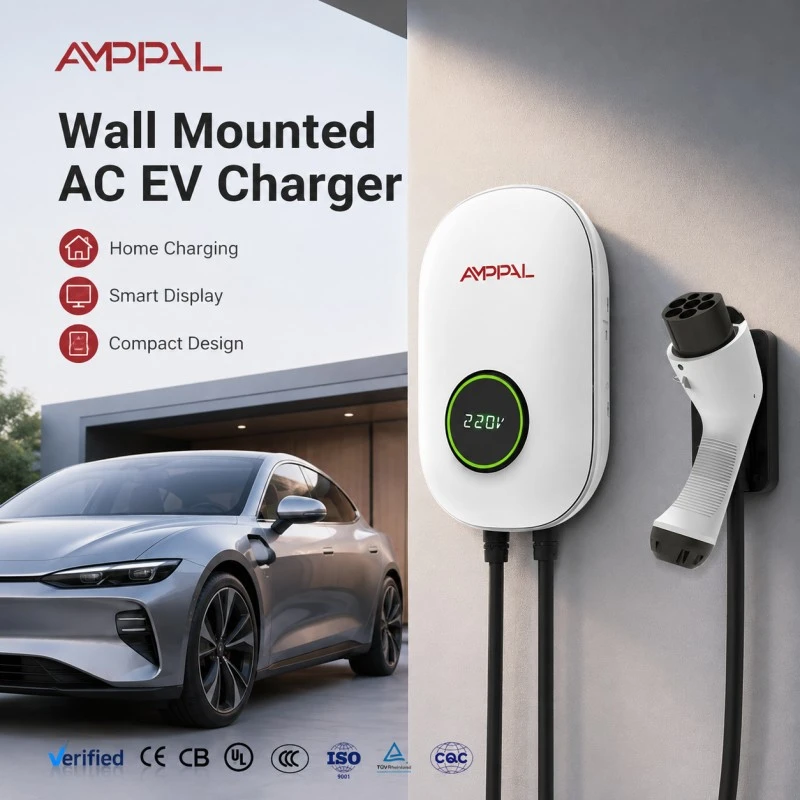

Портативное зарядное устройство переменного тока AMPPAL мощностью 3,5 кВт для бытового использования (AF-AC-3.5-B-A-O-1/2-SF) представляет собой настенную коробку в пластиковом корпусе размером 304 x 191 x 95 мм с одной розеткой типа 2, рассчитанной на ток 16 А при однофазном напряжении 220 В переменного тока. Он подключается через Bluetooth, Wi-Fi и приложение AMPPAL и имеет класс IP65 с рабочим диапазоном от -30°C до +50°C.

Мы построили его для тех мест, где обычное зарядное устройство не выдерживает: соленый воздух, пыльные бури, муссонные дожди и мойка высокого давления бригады уборщиков. Соляные брызги, кварцевая пыль и мойки высокого давления — вот три убийцы; это жилье построено вокруг всех трех.

Нет сенсорного экрана, который нужно было бы протирать, и клавиатуры, которая могла бы подвергнуться коррозии; интерфейс — ваш телефон. Удаление этих частей является намеренным: меньше отверстий в корпусе, меньше объектов, которые могут атаковать соленый воздух.

Пять способов IP65 меняет зарядку на открытом воздухе

Пыленепроницаемость отличается от пыленепроницаемости: цифра 6 означает, что частицы не попадают внутрь даже в карьере или на строительной площадке в пустыне.

Допускаются струи воды: во время чистки можно промыть устройство из шланга, именно так умирают большинство уличных зарядных устройств.

Герметичный корпус защищает от климатических условий, подверженных образованию конденсата; прокладка равномерно сжимается винтами передней крышки.

Диапазон от -30°C до +50°C охватывает зиму в Северных странах и лето в Персидском заливе без обогревателя или вентилятора.

Пластиковый корпус означает отсутствие следов ржавчины: никаких оголенных металлических краев, никаких ржавых шарнирных штифтов, а корпус достаточно легкий для установки одним человеком.

Одной вещью меньше, чтобы выйти из строя: отсутствие устройства считывания карт и отсутствия клавиатуры означает меньшее количество отверстий в корпусе и меньшее количество частей, которые могут атаковать соленый воздух.

Технические характеристики

Среды, для которых было создано это устройство

Прибрежные дома и коттеджи, где соленые брызги оседают на всем в радиусе 500 метров от воды.

Строительные домики и сараи для инструментов в пыльных регионах, где мелкая пыль измельчается в более мелкие соединители.

Муссонный климат: настенное крепление и розетка, обращенная вниз, сбрасывают воду до того, как она скапливается.

Хозяйственные постройки и конюшни с высокой влажностью и регулярным мытьем.

Холодные регионы, где зима при -30°C убивает дешевую электронику; устройство рассчитано на весь диапазон.

Временные и сдаваемые в аренду установки: легкие, настенные и легко перемещаемые между площадками.

Стены гаража и навеса, на которых всю ночь капает конденсат; запечатанная доска не пропускает влагу.

Аренда недвижимости для отдыха, где гостям сложно пользоваться оборудованием; устройство, которое выдерживает промывку из шланга, выдерживает большинство гостей.

Что происходит внутри, когда идет дождь

Вода сначала попадает на переднюю крышку. Прокладка IP65 находится за крышкой, а кабельный ввод герметизирует точку входа; Вентиляционного отверстия для защиты от дождя нет, поскольку устройство охлаждается конвекцией через поверхность корпуса.

Розетка типа 2 имеет собственную крышку. Когда автомобиль подключен к сети, сам разъем защищен от атмосферных воздействий; В режиме ожидания крышка защищает контакты от дождя и пыли.

Что не означает IP65: погружение в воду. Рейтинг распространяется на струи и дождь, а не на лужи, поэтому устанавливайте устройство так, чтобы розетка была направлена ​​вниз, а основание располагалось выше уровня воды. На участках с боковым дождем утопленная розетка и низкопрофильная крышка позволяют воде пройти более длинный путь, прежде чем она достигнет контактов.

Поведение в холодных условиях также заслуживает отдельного внимания: герметичный объем мало дышит, поэтому влага блокируется в стыках, а не контролируется вентиляционными отверстиями. В периоды экстремального замораживания и оттаивания мы по-прежнему рекомендуем монтировать под карнизом, что ничего не стоит и устраняет последние сомнения.

Тестирование на соответствие рейтингу IP65

Образцы партии проходят испытания водоструйной струей IPX5 в соответствии со стандартом IEC 60529: сопло диаметром 6,3 мм, расход 12,5 литров в минуту, распыление со всех сторон в течение трех минут.

Проверка пылевой камеры через восемь часов подтверждает отсутствие проникновения в соответствии с процедурой IP6X.

100% устройств проходят проверку диэлектрической изоляции и целостности заземления.

Температурный цикл от -30°C до +70°C согласно IEC 60068, плюс 96-часовое солевое распыление на отобранных устройствах.

48-часовая эксплуатация при полной нагрузке с герметичным корпусом и записью внутренней температуры.

Компоненты, соответствующие RoHS/REACH, согласно ISO 9001:2015; CE согласно директивам по низкому напряжению и ЭМС.

Серийный номер каждого устройства связан с протоколами его испытаний, поэтому сертификат партии можно отследить до определенного дня производства.

Как делается корпус: восемь шагов

Литье: корпус отлит под давлением, канавка для прокладки и точки крепления встроены в инструмент.

Посадка прокладки: уплотнение IP65 установлено и проверено под подсветкой на наличие непрерывного выступа.

PCBA: плата питания, модуль Bluetooth/WiFi и измерительные приборы расположены на линии SMT.

Защитное покрытие: перед окончательной сборкой материнская плата покрывается тонким защитным слоем.

Гнездо и кабельный ввод в сборе, затянутые в соответствии со спецификацией, обеспечивающей работоспособность уплотнения.

Загрузка прошивки и проверка сопряжения приложений.

Отбор проб ИП: единицы из каждой партии поступают на водоструйную установку.

Hi-pot, визуальный контроль качества и упаковка; Стандартные заказы отправляются в течение 15-20 рабочих дней.

Правильный инструмент, правильное место: выбор мощности 3,5 кВт

3,5 кВт — это медленная, устойчивая зарядка: примерно 15–17 км пробега в час для типичного электромобиля и полная заправка за ночь для большинства пассажиров. Выбирайте его, когда машина стоит на многочасовой стоянке, а схема представляет собой обычную розетку на 16 А.

Не выбирайте его, когда вам нужен поворот. Парку такси, который ездит на велосипеде каждые два часа, требуется 7 или 11 кВт, а в депо с трехфазным обслуживанием не следует использовать коробки мощностью 3,5 кВт. Это бытовой и легкокоммерческий инструмент, а не пропускная машина.

В чем он действительно выигрывает: решает воздействие на открытом воздухе, а не мощность. Если локация прибрежная, пыльная или морозная, оболочка IP65 оправдывает себя даже при скромной мощности.

Сравнивать с однофазным агрегатом 7кВт? Мощность 3,5 кВт потребляет 16 А, а мощность 7 кВт — 32 А; во многих старых домах и коттеджах есть цепь на 16 А, но нет цепи на 32 А. Когда выбор диктует проводка, 3,5 кВт полностью позволяют избежать замены проводки.

Почему покупатели предпочитают наружные блоки AMPPAL

Степень защиты IP65 проверена, но не предполагается: результаты гидроабразивной и пылевой камеры доступны для каждой партии.

Локальное управление через Bluetooth и Wi-Fi с помощью приложения AMPPAL; для начала сеанса не требуется облачная учетная запись.

Компактный корпус размером 304 x 191 x 95 мм, который можно установить на стену одним человеком.

Сертификация CE, стандартная гарантия 2 года, срок выполнения заказа 15-20 рабочих дней, минимальный заказ 1 единица.

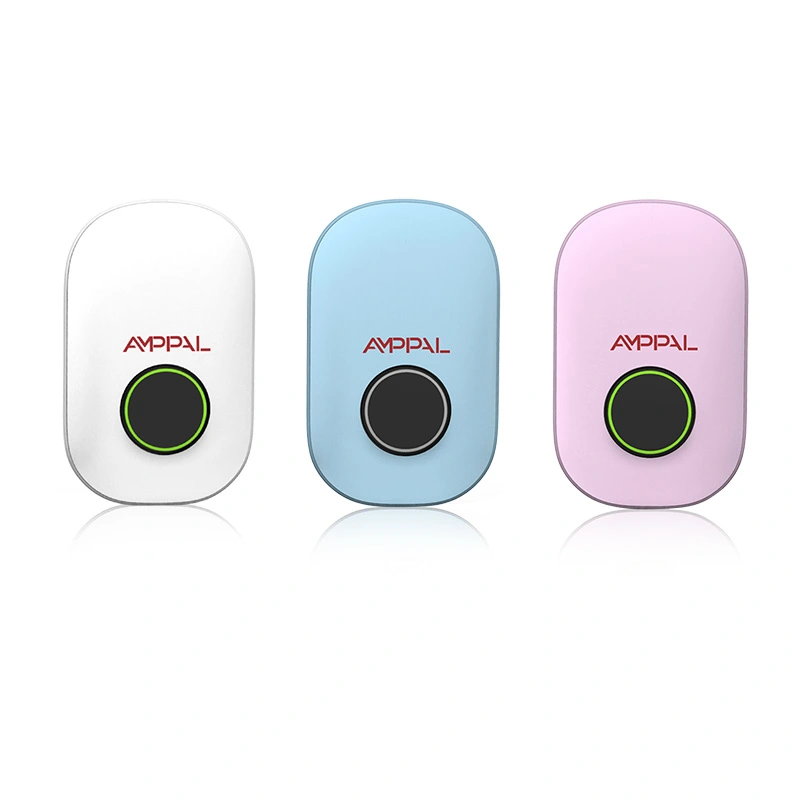

OEM/ODM: индивидуальный логотип, цвет корпуса и фирменный стиль приложения; экспорт в более чем 40 стран мира с 2014 года.

Бережное хранение запасных частей: прокладка, крышка гнезда и кабельные сборки являются единственными расходными материалами, поэтому дистрибьютор может иметь один небольшой комплект и покрыть всю установленную базу.

Детали упаковки и доставки

Каждое устройство поставляется в готовой к продаже коробке размером примерно 380 x 280 x 170 мм, защищенной пеной, с настенным кронштейном, винтами и руководством; Общий вес около 3 кг.

Сорок единиц на поддоне в два слоя; 20-футовый контейнер вмещает около 1500 единиц, а 40HQ — примерно 3300, поэтому доставка как малых, так и крупных заказов обходится экономично. Дистрибьюторы часто объединяют эту модель с версиями мощностью 7 кВт и 11 кВт в одном контейнере.

Котировки доступны на условиях FOB Нинбо или Шанхай, EXW; Коммерческий счет, упаковочный лист, коносамент, сертификат происхождения и декларация CE сопровождают каждую поставку.

Политика поддержки и ремонта

2-летняя стандартная гарантия с момента поставки, покрывающая производственные дефекты, включая опломбированную электронику.

Круглосуточный технический ответ с видеодиагностикой.

Запасные части: комплекты прокладок, крышки розеток и кабельные сборки через DHL/FedEx в течение 2 рабочих дней.

RMA по фотографиям и серийному номеру: замена или ремонт подтверждается, прежде чем вы что-либо вернете.

Уплотнение является изнашиваемым элементом: замените прокладку, если устройство когда-либо разбиралось, и мы бесплатно включаем свежую прокладку в каждый заказ на ремонт.

Ремонт в полевых условиях возможен в большинстве случаев: передняя крышка и прокладка снимаются стандартными инструментами, поэтому поврежденная крышка не означает полностью новый блок.

Замечания по обращению и очистке

Неправильно: мыть розетку под давлением при открытой крышке. Справа: закройте крышку розетки и закройте заглушенный разъем перед промывкой шланга.

Неправильно: монтируйте устройство ровно, чтобы вода скапливалась на верхнем крае. Справа: используйте наклон кронштейна, чтобы с лица стекала вода.

Неправильно: просверлить ввод полевого кабеля в корпусе. Справа: используйте заводской сальник; в пробуренную в полевых условиях яму попадает вода.

Неправильно: оставлять агрегат на уровне пола в зоне, подверженной затоплению. Справа: установка над известной линией затопления; IP65 защищен от струи, а не от погружения.

Неправильно: игнорировать прокладку после многих лет воздействия ультрафиолета. Справа: ежегодно проверяйте уплотнение и заменяйте его, если оно треснуло; комплект стоит дешевле диагностики.

Истории покупателей из сурового климата

Владелец коттеджа на норвежском побережье установил один рядом с эллингом в 200 метрах от моря. После двух зим, проведенных в соляных брызгах, единственной проблемой стала жесткая крышка розетки, которую он ослабил силиконовым спреем; электроника никогда не давала сбоев.

Кенийский строительный подрядчик держит четыре домика в пыльной горной местности. Жалоба руководителя сайта противоположна большинству жалоб: устройства настолько герметичны, что пыль не может выйти наружу, а в солнечные дни за рамкой экрана собирается тонкая пленка.

Чилийский шахтерский лагерь заказал партию жилья для персонала на высоте. Бригадир-электрик оценил температуру -30°C после ночи при -18°C; ранее он наблюдал, как более дешевые зарядные устройства выходят из строя при температуре ниже -10°C.

Общая нить в этих отчетах: никто не звонит по поводу ущерба от воды. Нарекания носят косметический характер, жесткая крышка или выцветший безель, а это именно то, во что должна обходиться владельцу защищенная от атмосферных воздействий конструкция.

Вопросы о защищенной от атмосферных воздействий зарядке

Вопрос: Могу ли я распылять воду непосредственно на устройство?

О: Да, IP65 защищает от струй низкого давления с любого направления; во время промывки держите крышку розетки закрытой.

Вопрос: В чем разница между IP54 и IP65?

A: Вторая цифра: 4 сопротивляется брызгам, 5 сопротивляется струям; первая цифра 6 добавляет пыленепроницаемость.

Вопрос: Будет ли устройство заряжаться при температуре ниже нуля?

О: рассчитан на температуру -30°C; Управление аккумулятором автомобиля решает, сколько энергии он потребляет в холодном состоянии.

Вопрос: Желтеет ли пластиковый корпус на солнце?

О: Корпус устойчив к ультрафиолетовому излучению, однако после нескольких лет эксплуатации на открытом воздухе можно ожидать незначительного выцветания поверхности.

Вопрос: Что делает приложение без облачной учетной записи?

О: Сопряжение по Bluetooth, запуск/остановка и отображение мощности в режиме реального времени работают локально; Wi-Fi добавляет удаленный доступ после настройки.

В: Какая розетка и кабель входят в комплект?

A: Одна розетка типа 2 с фиксированным кабелем; CCS и CHAdeMO не предлагаются на моделях AC.

Вопрос: Можно ли установить его и в помещении?

О: Да, оболочка IP65 работает где угодно; Использование в помещении просто оставляет запас по высоте неиспользованным.

Вопрос: какое время выполнения заказа?

О: 15-20 рабочих дней для стандартных моделей, минимальный заказ 1 единица.
