Портативное зарядное устройство переменного тока мощностью 11 кВт для жилого и коммерческого использования

Почему 11 кВт стали европейским стандартом по умолчанию

Жилищный фонд определяет мощность зарядного устройства. В Германии, Австрии, странах Северной Европы, странах Бенилюкса и большей части Центральной Европы дома в стандартной комплектации оснащены трехфазной сетью напряжением 400 В. Подайте на настенную коробку ток 16 А на каждую из трех фаз, и вы получите 11 кВт — без модернизации источника питания и без специального применения.

Портативное зарядное устройство переменного тока для электромобилей мощностью 11 кВт для жилого и коммерческого использования имеет мощность 11 кВт, а не какое-то более округлое число по практическим причинам. AF-AC-11-B-A-O-1/2-SF имеет размеры, которые уже могут обеспечить отечественные распределительные щиты в Европе.

Стоит внести ясность в физику. Одиннадцать киловатт — это не быстрая зарядка. Он обеспечивает запас хода примерно 50-60 км в час, что за ночь заполняет практически любую машину. Если вам нужно зарядить батарею за двадцать минут, вам нужен постоянный ток, и никакая настенная коробка переменного тока не сможет этого сделать.

Что трехфазное дает вам больше преимуществ по сравнению с однофазной коробкой

Примерно в 1,6 раза выше скорость зарядки однофазного устройства мощностью 7,4 кВт без увеличения тока на каждую фазу — все еще всего 16 А на каждой ноге.

Сбалансированная прорисовка на L1, L2 и L3. Ваш распределительный щит видит равномерную нагрузку, а не одну фазу, несущую все, что имеет значение, если соседи тоже заряжаются.

Меньший ток на проводник означает меньшее нагревание кабеля и клемм в течение длительного сеанса зарядки.

Совместимо со встроенными зарядными устройствами мощностью 11 кВт, установленными на большинстве электромобилей европейского рынка — вы используете полную мощность переменного тока автомобиля, а не дросселируете ее.

Герметизация IP65 и диапазон от -30°C до +50°C, поэтому скандинавская зима или незащищенная стена в Альпах соответствуют техническим требованиям.

Его размеры составляют 304 × 191 × 95 мм, он достаточно лёгкий, чтобы его мог установить один человек, несмотря на то, что он трёхфазный.

Технические характеристики

Дома и здания, которые подходят

Немецкие, австрийские и швейцарские дома на одну семью: трехфазное питание является стандартным для потребительского блока, поэтому мощность 11 кВт обычно вообще не требует участия коммунальных служб.

Недвижимость в Скандинавии с открытой парковкой: класс защиты -30°C и корпус IP65 обеспечивают возможность установки без навеса в течение зимы.

Голландские и бельгийские таунхаусы: достаточно компактные для узкой боковой стены или общего входа.

Небольшие многоквартирные дома, рассчитанные на две или три квартиры: сбалансированная трехфазная нагрузка удерживает электроснабжение здания в определенных пределах.

Автомобиль компании, припаркованный у дома сотрудника: мощность 11 кВт за ночь покрывает полный рабочий день вождения, а журнал приложения дает четкую запись о возмещении расходов.

Как устройство обеспечивает трехфазное питание

Настенная коробка обеспечивает подачу переменного тока в автомобиль; преобразование в постоянный ток происходит внутри бортового зарядного устройства автомобиля. Фактически устройство управляет пилотным сигналом — он сообщает автомобилю, какой ток может безопасно обеспечить установка, и автомобиль соответствующим образом ограничивает себя.

Прежде чем замыкается контактор, устройство проверяет целостность заземления и подтверждает правильность подключения и блокировки автомобиля. Во время сеанса этап обнаружения остаточного тока отслеживает утечку постоянного и переменного тока, что является требованием, позволяющим отловить более дешевый импорт, продаваемый в Европу.

Если одна фаза выпадает, что не является чем-то необычным для сельских сетей, устройство обнаруживает дисбаланс и останавливается, вместо того чтобы продолжать работу на двух опорах. Благодаря этой защите обрыв фазы регистрируется на вашем телефоне, а не о повреждении встроенного зарядного устройства.

Соответствие требованиям для европейского рынка

Соответствие CE, охватывающее директивы по низкому напряжению и ЭМС, с техническими файлами для каждой серии модели.

Перед упаковкой каждое устройство проходит испытания на диэлектрическую стойкость и целостность заземления — это 100% тестирование, а не отбор проб из партии.

Проверка IP65 струей воды, а не только распылением. Вторая цифра — это то, что отличает его от устройств IP54, которые доминируют в бюджетном сегменте рынка.

Температурный цикл между -30°C и +70°C на промышленных образцах отражает экстремальные условия хранения и эксплуатации установок в Северной Европе.

Защита от остаточного тока протестирована на обнаружение неисправностей как переменного, так и постоянного тока 6 мА, что соответствует требованиям, которые европейские монтажники должны проверить при вводе в эксплуатацию.

Протокол испытаний с серийным номером прилагается к каждому устройству, что упрощает дело, если строительный инспектор запрашивает доказательства.

Производственный маршрут

1. Приемка компонентов — контакторы, модули УЗО, контроллеры и корпуса проверяются на соответствие спецификациям перед поступлением на склад.

2. Формовка и проверка корпуса — корпус из поликарбоната проверяется на плоскостность уплотнительной поверхности, так как от этого зависит IP65.

3. Установка прокладки — уплотнения устанавливаются и проверяются, а не просто устанавливаются на место.

4. Сборка электроники — контроллер, контактор и ступень УЗО, установленные на нашей линии переменного тока; крутящий момент на клеммах регистрируется.

5. Загрузка прошивки и калибровка пилот-сигнала по эталонному симулятору автомобиля.

6. Проверка электробезопасности — электрическая прочность, сопротивление изоляции, целостность заземления, проверка срабатывания УЗО.

7. Испытание водоструйной струей IP65 на образцах из каждой партии с последующим открытием корпуса для подтверждения сухости внутри.

8. Функциональное замачивание, упаковка в картонные коробки, готовые для розничной торговли, и укладка на поддоны для экспорта.

Стоит ли покупать 11 кВт или 7,4 кВт?

Прежде чем принять решение, проверьте две вещи: ваши запасы и вашу машину. Если ваш потребительский блок однофазный, эта модель не является подходящей покупкой, и переход от бытовой сети к трехфазной редко имеет смысл исключительно для зарядки — вместо этого купите однофазную версию мощностью 7 кВт.

Затем проверьте машину. Автомобиль со встроенным зарядным устройством мощностью 7,4 кВт будет потреблять от этого устройства 7,4 кВт и не более. Вы будете платить за мощность, которую автомобиль не сможет использовать. В эту категорию попадает множество популярных моделей, поэтому стоит подтвердить, а не предполагать.

Если отмечены оба флажка — трехфазное питание и автомобиль мощностью 11 кВт — это правильный выбор, и он будет заряжать батарею примерно за две трети времени, чем однофазный блок.

Очки, которые стоит повысить с другими поставщиками

Специально попросите вторую цифру рейтинга IP. IP65 выдерживает водяные струи; IP54 выдерживает брызги. На открытой европейской стене эта разница проявляется в течение двух зим.

Спросите, встроено ли обнаружение постоянного тока утечки 6 мА или требуется внешнее устройство. У нас интегрированный.

Спросите о поведении при потере фазы. Устройство, которое продолжает работать на двух фазах, может повредить бортовое зарядное устройство автомобиля.

Спросите, что происходит без Интернета. Управление этим устройством осуществляется через Bluetooth напрямую с телефона, поэтому оно работает вообще без сети.

Коммерческие условия здесь: минимальный заказ 1 единица для стандартных сборок, производство 15-20 рабочих дней, гарантия 2 года, индивидуальный брендинг от 100 единиц.

Упаковка и доставка в Европу

Портативное настенное зарядное устройство для электромобилей переменного тока мощностью 11 кВт для жилого и коммерческого использования поставляется в готовой к продаже печатной упаковке размером 380 × 260 × 150 мм и весом около 4,5 кг брутто, включая кабель, с вставками из формованного пенопласта и пакетиком с влагопоглотителем.

В картонных коробках упаковывается по 20 штук на поддон из термообработанной древесины, не подвергающейся фумигации, в стретч-пленке и ремнях. В 20-футовый контейнер уходит примерно 1800 единиц; меньшие количества хорошо транспортируются как LCL или по воздуху, учитывая небольшой вес.

Мы отправляем EXW, FOB Нинбо или Шанхай, CIF и DDP в большинство пунктов назначения ЕС. Документация включает коммерческий счет, упаковочный лист, декларацию соответствия CE, протокол испытаний с серийным номером и сертификат происхождения. Для дистрибьюторов мы можем напечатать розничную упаковку с вашим собственным брендом и на вашем языке.

Гарантия и постоянная поддержка

Стандартный два года на все устройство, включая контактор, ступень УЗО, контроллер и корпус.

Неисправности обычно диагностируются по журналу событий приложения — установщики присылают нам скриншот, и мы определяем причину без выезда на объект.

Запасные части или детали отправляются в течение 48 часов после подтверждения неисправности, обычно в течение 3–5 рабочих дней в Европу курьером.

В комплект поставки входят руководство по установке, схема подключения и контрольный список ввода в эксплуатацию на английском языке; Немецкая, французская и голландская версии доступны для оптовых заказов.

Никакого текущего обслуживания не требуется, кроме ежегодной визуальной проверки кабеля, прокладки и клемм.

Ошибки при установке, которых стоит избегать

Неправильно: считать, что дом трехфазный, потому что улица трехфазная. Справа: откройте потребительский блок и перед заказом проверьте наличие трех проводов под напряжением.

Неправильно: подключение через существующую общую цепь. Справа: запустить выделенную трехфазную цепь с собственным выключателем и УЗО, размер которого соответствует установке.

Неправильно: полагаться на степень защиты IP65, чтобы выдержать воздействие струи воды на близком расстоянии. Справа: он защищен от струй воды при стандартном тесте, но не направляйте мойку высокого давления прямо на швы корпуса.

Неправильно: монтаж кабельным вводом вверх. Справа: следуйте указаниям в руководстве. Вода стекает по кабелю и скапливается в любой точке входа, обращенной к небу.

Неправильно: пропуск проверки чередования фаз. Правильно: проверьте это при вводе в эксплуатацию — устройство сообщает о неисправности вместо зарядки, и этот вызов, которого можно избежать, стоит дневной ставки установщика.

Отзывы европейских установок

Монтажник из Нижней Саксонии с начала 2025 года установил около сорока таких устройств в новостройках. Его практический комментарий: компактный корпус имеет большее значение, чем предполагает спецификация, потому что немецкие подсобные помещения переполнены, а большая настенная коробка по умолчанию часто оказывается снаружи.

Домовладелец в Тромсё, за Полярным кругом, сообщил, что устройство проработало две зимы без сбоев, хотя он отметил, что телефонное приложение медленно подключается в сильный мороз, прежде чем электроника прогреется. Мы передали это команде разработчиков прошивки; это проблема пробуждения Bluetooth, а не проблема с зарядкой.

Управляющий недвижимостью в Роттердаме, управляющий шестью устройствами в трех зданиях, сказал, что решающим фактором стала сбалансированная трехфазная потребляемая мощность: электроснабжение здания не могло обеспечить шесть однофазных зарядных устройств, загружающих одну и ту же ветвь.

Общие вопросы

Вопрос: Как узнать, есть ли у меня дома трехфазное электричество?

О: Проверьте потребительский блок на наличие трех проводов под напряжением или посмотрите на свой счетчик — трехфазные счетчики показывают отдельные показания для каждой фазы. Ваш электрик может подтвердить за считанные минуты.

Вопрос: Что, если моя машина потребляет переменный ток мощностью всего 7,4 кВт?

О: Он будет заряжаться при мощности 7,4 кВт. Ничего не повреждено, но вы платите за мощность, которую не можете использовать — вместо этого купите однофазную модель.

Вопрос: Сколько времени занимает полная зарядка?

Ответ: Около 50-60 км в час. Для зарядки аккумулятора емкостью 60 кВтч от 20% до полного заряда требуется примерно пять часов.

Вопрос: Нужен ли Интернет?

О: Нет. Управление по Bluetooth работает при подключении телефона к зарядному устройству без сети. Wi-Fi не является обязательным, если вам нужна удаленная видимость.

Вопрос: Подходит ли он для наружного монтажа в Скандинавии?

О: Да — IP65 и рассчитан на температуру до -30°C. Следуйте монтажной ориентации, указанной в руководстве, чтобы вода не могла скапливаться на кабельном вводе.

Вопрос: Какой разъем установлен?

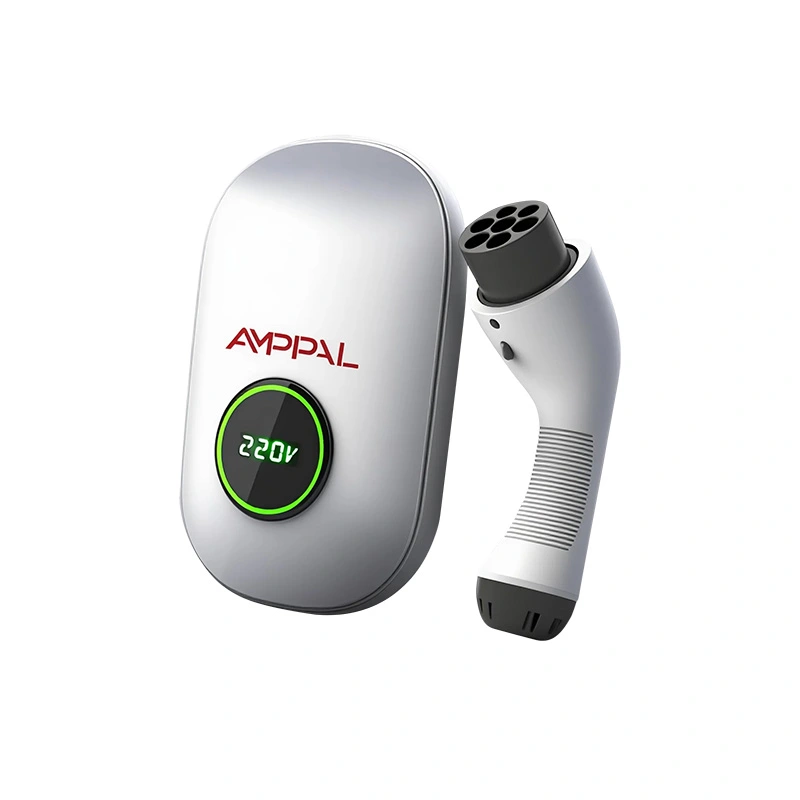

О: Тип 2, европейский стандарт. Стандартная длина кабеля составляет 5 метров.

Вопрос: Нужен ли мне дополнительный УЗО?

A: Устройство объединяет обнаружение остаточного тока переменного и постоянного тока 6 мА. Ваш установщик все равно должен подтвердить, что защита на входе соответствует местным правилам электромонтажа.

В: Могу ли я сделать это фирменным?

О: Да — логотип, цвет корпуса и печатная розничная упаковка от 100 единиц, срок выполнения 25-30 рабочих дней.
