Портативное зарядное устройство переменного тока мощностью 11 кВт с акриловым дизайном для зарядки в путешествиях и дома

Не настенный ящик, а дорожный электроинструмент

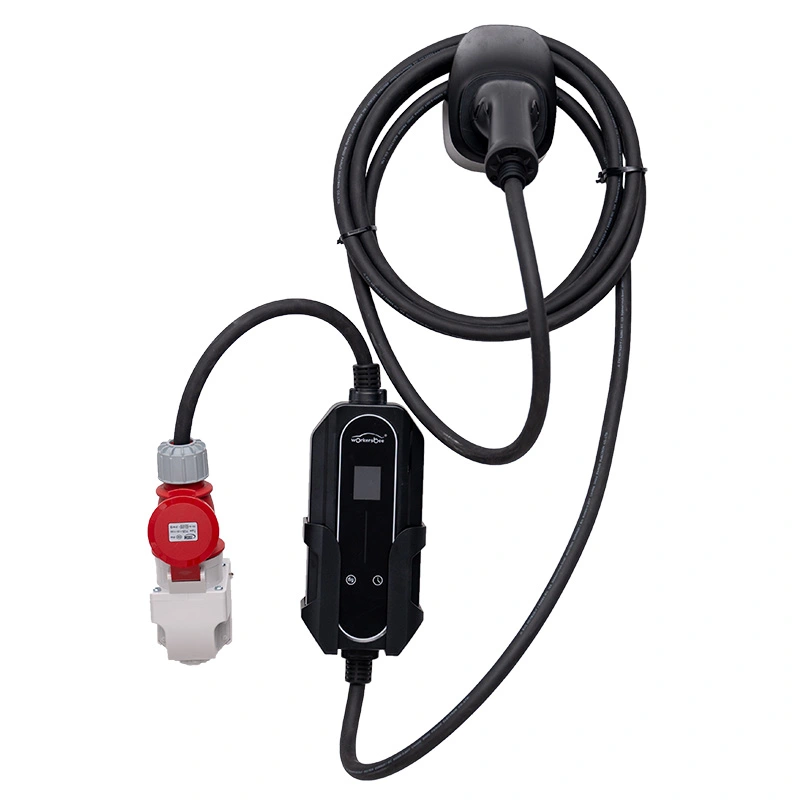

Красная пятиконтактная вилка CEE — причина существования этого зарядного устройства.

В большей части Европы эта красная промышленная розетка на 400 В наиболее близка к универсальному стандарту зарядки: ее можно найти на опорах кемпингов, промышленных площадках, строительных площадках и фермерских постройках от Португалии до Финляндии.

Портативное зарядное устройство для электромобилей переменного тока мощностью 11 кВт с акриловым дизайном для зарядки в путешествиях и дома (тип акриловой панели, AF-AC-11 кВт) представляет собой корпус из ПК/АБС-пластика с полированной акриловой поверхностью и ЖК-дисплеем, рассчитанный на ток 16 А на фазу именно от этой розетки и подачу 11 кВт на автомобиль.

Если фиксированная трехфазная настенная коробка привязывает вас к одному зданию, это устройство едет в автомобиле и превращает любую красную розетку на континенте в точку зарядки. Это не замена домашней настенной коробки — это другой инструмент для другого типа вождения.

Почему важна трехфазная портативность

11 кВт от трехфазного входа 16 А означает отсутствие поиска цепи на 32 А; Красная розетка CEE на 16 А гораздо чаще встречается в кемпингах и мастерских, чем ее синяя однофазная родственница на 32 А.

Пропускная способность однофазного блока мощностью 7 кВт примерно в два раза выше — аккумулятор емкостью 50 кВтч заряжается примерно за четыре с половиной часа.

Акриловая панель и ЖК-дисплей выдерживают коммерческое использование: царапины, прикосновения топливными пальцами и грубое хранение не портят показания.

Корпус со степенью защиты IP55 выдерживает воздействие открытых площадок, прибрежного соленого воздуха и строительной пыли, которая может засорить устройство меньшего размера.

Рабочий диапазон от -30℃ до +50℃ проверяется в климатической камере, что актуально для северных зим и сезонов в степях Центральной Азии.

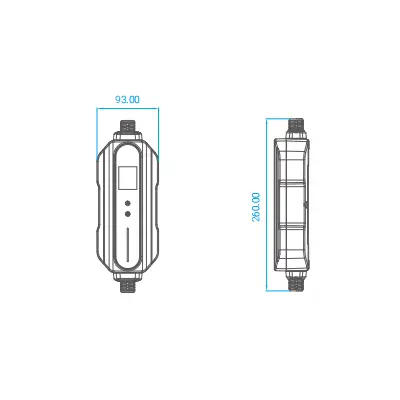

Пятиметровый кабель и компактный корпус позволяют достать розетку без усилий при парковке, а устройство упаковывается в футляр для переноски.

Технические характеристики

Рынки и дороги, для которых это устройство было построено

Трансграничный тур по Европе: одно зарядное устройство, одна красная вилка и один и тот же разъем работают во Франции, Германии, Скандинавии и на Балканах.

Промышленным и строительным площадкам, где уже имеются трехфазные подключения и постоянная точка зарядки, потребуются разрешения на строительство.

Автопарки и компании по аренде, которые перемещают транспортные средства между объектами и отказываются устанавливать настенные ящики в каждом дворе.

Рынки стран Северной Европы и России/Центральной Азии, где зарядка при температуре ниже нуля является зимним фактом, а не крайним случаем.

Мероприятия и выставки: зарядка демонстрационных автомобилей от источника питания для мероприятий на 380 В вместо прокладки удлинителей через зал.

Что происходит с электричеством при 11 кВт

Трехфазное напряжение 380/400 В поступает через красную вилку CEE и преобразуется фаза за фазой в единую цепь зарядки, которую принимает автомобиль. Коробка потребляет 16 А на фазу, что достаточно скромно для большинства источников коммерческого класса, но в сумме дает до 11 кВт реальной пропускной способности.

Перед подачей питания устройство устанавливает связь с автомобилем через контрольный пилот типа 2 и проверяет, может ли бортовое зарядное устройство автомобиля потреблять трехфазный ток. Некоторые электромобили заряжаются только однофазно, даже если имеется трехфазная сеть; коробка сообщает об этом на ЖК-дисплее, а не отказывается молча.

Защита действует глубже, чем бытовой выключатель: перенапряжение, пониженное напряжение, перегрузка, короткое замыкание, замыкание на землю, перегрев, аварийный останов и остаточный ток отслеживаются независимо, при этом устройство отключается и отображает код.

Поскольку входное напряжение составляет 380 В переменного тока ±15 %, устройство переносит слабые сельские сети лучше, чем однофазные зарядные устройства аналогичной мощности — провалы напряжения, которые могли бы остановить однофазную нагрузку на 32 А, поглощаются в пределах этого окна.

Сертификаты, которые признает пограничник

Сертификаты CQC, CE и TUV выдаются на каждую модель и партию, а номера отчетов готовы быть переданы таможенным брокерам или сертификационным органам.

Каждый блок проходит 100% тестирование — диэлектрическую прочность, сопротивление изоляции и целостность заземления — перед закрытием корпуса, а не отбор проб.

После сборки следует 30-минутная обкатка при полной нагрузке; прежде чем устройство будет допущено к упаковке, оно должно выдерживать мощность 11 кВт без температурного дрейфа.

Испытание на пыль и брызги IP55 распространяется на всю собранную коробку, включая соединение акриловой панели и кабельные вводы.

Срок службы на уровне партии: циклическая работа контактора до 10 000 срабатываний и 96-часовое воздействие солевого тумана на плату управления и ЖК-дисплей.

Проверка климатической камеры при температуре от -30℃ до +50℃, с документированием поведения при запуске при экстремально низких температурах.

От доски к коробке: путь сборки

Маршрут начинается с платы управления: сборка по принципу «взять и разместить», пайка волновой пайкой, затем защитное покрытие для защиты электроники от конденсата — реальный риск на рынках с холодным климатом, где устройство перемещается между воздухом с температурой -20 ℃ и теплой кабиной.

Корпус из ПК/АБС отлит на основе роботизированных ячеек, разработанных совместно с FANUC и TRUMPF на заводе AMPPAL в Юэцине, Чжэцзян; Акриловая панель вырезается и полируется на станке с ЧПУ на одном и том же предприятии, а продукты переменного и постоянного тока никогда не используют одну сборочную линию.

Сборка включает в себя монтаж силовой ступени, установку УЗО и контактора, герметизацию кабельного ввода, установку панели и двухэтапный испытательный стенд; каждый оператор записывает шаг по серийному номеру устройства.

Компания AMPPAL, основанная в 2014 году, в настоящее время имеет годовую мощность более одного миллиона зарядных устройств и в общей сложности поставила более одного миллиона зарядных устройств. Окончательный контроль качества каждого портативного устройства проводится вручную: ощущение защелки, защита от натяжения кабеля, отделка панели — детали, к которым пользователь прикасается каждый день.

Трехэтапная проверка реальности: где это устройство подходит (а где нет)

Возьмите блок мощностью 11 кВт, если вы регулярно пересекаете границы или работаете на объектах с трехфазным питанием, и если бортовое зарядное устройство вашего автомобиля действительно поддерживает трехфазное питание — сначала проверьте технические характеристики автомобиля, потому что однофазный автомобиль будет заряжаться примерно на треть мощности коробки.

Оставьте его в каталоге, если ваш единственный источник питания — бытовая однофазная розетка: по конструкции агрегат трехфазный, и никакой адаптер не преобразует однофазное напряжение 220 В в мощность 11 кВт. Для чисто однофазных домов лучше всего подходит портативная модель мощностью 7 кВт.

Оставьте его, если вы заряжаете один и тот же автомобиль каждую ночь в стационарном гараже — настенная коробка с системой управления нагрузкой превосходит портативное устройство по цене и аккуратности.

А если вам нужна быстрая зарядка мощностью 22 кВт или постоянным током, этот блок — совершенно не тот инструмент; для них требуется трехфазный переменный ток на 32 А или зарядное устройство постоянного тока.

Почему дистрибьюторы снабжают запасами линию мощностью 11 кВт

Продукт с явным, недостаточно обслуживаемым покупателем: коммерческими операторами и путешественниками на электромобилях, путешествующими на дальние расстояния, которые не могут использовать бытовую зарядку.

Срок выполнения стандартных конфигураций 15-20 рабочих дней; OEM-брендирование на акриловой панели и упаковке выполняется по одному и тому же графику.

Скромный минимальный заказ позволяет импортерам проверить трехэтапную нишу, прежде чем выделять контейнерное пространство.

Красная вилка CEE 16 А заводской конфигурации, пистолет типа 2 (GB/T по запросу) и сертификаты CE/TUV/CQC, подготовленные для рынка назначения.

AMPPAL экспортирует продукцию в более чем 40 стран, сама управляет более чем 200 зарядными станциями и поставляет такие проекты, как завод по производству зеленого водорода NEOM; ваш партнер – не торговая компания, а производитель.

В коробках, на поддонах и за дверью

Каждый блок мощностью 11 кВт поставляется в готовой к продаже картонной упаковке, предназначенной как для курьерских сетей, так и для выкладки на полках, поскольку эта категория широко продается в Интернете. Общий вес коробки составляет около 8–10 кг, включая 5-метровый кабель — достаточно легкий для авиаперевозок, когда дистрибьютору срочно нужен товар.

Контейнерные заказы упаковывают 80-120 коробок на 20-футовую загрузку в зависимости от размера коробки, упаковывают на поддоны, упаковывают в стрейч-пленку и маркируют отметкой покупателя.

Вместе с товаром передается документация: коммерческий счет, упаковочный лист, сертификаты CE/TUV/CQC и протоколы испытаний, что позволяет импортировать трехфазную электроэнергию через таможню в более чем 40 стран.

Сервис через границы

2-летняя гарантия, привязанная к серийному номеру, действует через экспортную сеть AMPPAL, даже если устройство меняет страну.

Запасные платы, ЖК-модули и комплекты кабелей будут складированы и отправлены в течение 5 рабочих дней с момента подтверждения.

Диагностика по коду неисправности ЖК-дисплея по электронной почте или WhatsApp — большинство случаев решаются без возврата оборудования.

Обновления встроенного ПО и мини-программы APP распространяются через заводской портал в течение всего срока службы продукта.

Рекомендации по уходу в холодном климате включают: дайте устройству нагреться до температуры выше -10 ℃, прежде чем заряжать его при полной нагрузке в условиях сильного холода.

Пять ошибок на местах, которые мы продолжаем видеть

Неверно: если предположить, что каждая красная розетка в кемпинге рассчитана на ток 16 А, некоторые — на 32 А, некоторые — без маркировки. Справа: проверьте паспортную табличку розетки; устройство потребляет 16 А на фазу и безопасно в любом случае, но кабель и вилка должны совпадать.

Неправильно: парковать автомобиль с протянутым поперек пешеходной дорожки тросом. Справа: проложите кабель над головой или под ковриком и закрепите пистолет после отключения от сети.

Неправильно: использовать синюю однофазную розетку на 16А через самодельный переходник. Справа: используйте только оригинальное пятиконтактное соединение CEE красного цвета, для которого было создано устройство.

Неправильно: закрывать корпус, пока устройство горячее после полной зарядки. Правильно: дайте ему поработать несколько минут и храните в сухом виде, не свернув его.

Неправильно: игнорировать предупреждение на ЖК-дисплее и продолжать движение. Правильно: прочтите код, устраните причину неисправности и сообщите нам код, если он повторится.

Голоса из дальней полосы

Финская логистическая фирма управляет четырьмя электромобилями для доставки грузов между Хельсинки и Лапландией. Менеджер их автопарка: «При температуре -25℃ агрегат запускается и держит мощность 11 кВт, тогда как два однофазных зарядных устройства, которые мы пробовали, просто останавливались. Нам бы хотелось, чтобы кабель был шесть метров вместо пяти — один из наших ярдов требует узкого угла парковки».

Импортер из Казахстана продает модель мощностью 11 кВт подрядчикам, предоставляющим горнодобывающие услуги: «На объектах установлены трехфазные дизельные генераторы, а не зарядные станции. Эта коробка превращает подключение генератора в точку зарядки за считанные минуты. Акриловая панель сильно пострадала и до сих пор выглядит новой, что нас удивило».

Немецкая пара, путешествующая по Скандинавии в течение двух месяцев, написала нам в середине поездки: «Каждый кемпинг с красной розеткой CEE стал полной оплатой за ночь. Раньше мы планировали обход синих гнезд и тратили утро на охоту. Единственным разочарованием стал один французский лагерь, красная розетка которого находилась за запертыми воротами — никакое зарядное устройство не решает эту проблему».

Часто задаваемые вопросы о пересечении границы

Вопрос: Какая вилка используется в блоке мощностью 11 кВт?

A: Красная пятиконтактная промышленная вилка CEE, 16 А, 400 В, трехфазная — стандарт, встречающийся в европейских кемпингах, фермах и мастерских.

Вопрос: Можно ли заряжать от бытовой однофазной розетки?

О: Нет. Требуется трехфазное напряжение 380/400 В; при однофазном питании устройство не будет подавать питание по своей конструкции.

Вопрос: Бортовое зарядное устройство моей машины — выдержит ли оно мощность 11 кВт?

О: Только если он поддерживает трехфазную зарядку переменного тока; проверьте характеристики автомобиля, так как многие компактные электромобили ограничены одной фазой.

В: Как быстро он на самом деле заряжается?

О: Около 50 кВтч примерно за 4,5 часа при полной мощности — ночная остановка увеличивает запас хода на целый день.

Вопрос: Можно ли доверять рейтингу -30 ℃?

A: Он проверен в климатической камере, протестирован при запуске в экстремально низких температурах; мы по-прежнему советуем прогревать устройство перед сеансами с полной нагрузкой в ​​условиях сильного холода.

Вопрос: Работает ли это в странах с трехфазными сетями 230 В?

О: Окно входного напряжения 380 В переменного тока ±15 % охватывает большинство европейских сетей с напряжением 400 В; для нестандартных сетей подтвердите у нас ваше линейное напряжение во время заказа.

В: Какие документы я получу на таможне?

О: Сертификаты CE, TUV и CQC, протоколы испытаний, коммерческий счет и упаковочный лист, подготовленные для экспорта в более чем 40 стран.

Вопрос: Он действительно портативный?

О: Около 8–10 кг в упаковке, с возможностью переноски — достаточно тяжелый, чтобы чувствовать себя промышленным, и достаточно легкий, чтобы его мог переместить один человек.
