Контейнерная аккумуляторная система хранения энергии коммунального масштаба

Контейнерная аккумуляторная система хранения энергии коммунального масштаба включает в себя собранные на заводе контейнеры диаметром 3048 мм с вариантами мощности 1060 кВтч и 1215 кВтч. Он построен на элементах LFP 3,2 В/314 Ач, имеет интеллектуальное управление температурой с воздушным охлаждением, двухагентную противопожарную защиту и корпус со степенью защиты IP54. Каждый сборный блок поставляется готовым к подключению постоянного тока и вводу в эксплуатацию на месте.

Отправить запрос

Описание продукта

Что прибывает на грузовике

Обычные проекты мегаватт-часов собираются на месте: пакеты прибывают на поддонах, стойки поднимаются, протягиваются кабели, и половина времени ввода в эксплуатацию уходит на поиск ошибок в проводке, допущенных в течение недели установки. Контейнерная аккумуляторная система хранения энергии коммунального масштаба меняет эту последовательность. 48 или 55 аккумуляторных блоков, контур кондиционирования воздуха, противопожарные системы с аэрозолем и перфторгексаноном, а также проводка мониторинга интегрированы на нашем заводе в Юэцине, протестированы как одна система и поставляются как единый блок размером 3048*2438*2591 мм. По прибытии бригада объекта размещает его на подготовленной площадке, подводит нижний кабель постоянного тока к АСУ/СЭМ проекта и передает его в эксплуатацию. Время заводской сборки отодвигается от вашего критического пути, в котором обычно заключается весь смысл покупки контейнера, а не стеллажной системы.

Пять чисел, определяющих два варианта

Номинальная мощность 1060 кВтч и 1215 кВтч одного и того же корпуса: 48 блоков по сравнению с 55 блоками элементов LFP 3,2 В/314 Ач, поэтому занимаемая площадь, площадка и план крана не меняются в зависимости от варианта.

Строковая архитектура различается по конструкции — 4P264S для блока мощностью 1060 кВтч при номинальном напряжении 844,8 В постоянного тока, 5P242S для блока мощностью 1215 кВтч при напряжении 774,4 В постоянного тока — хотя оба остаются в пределах окна 680–950 В постоянного тока, приемлемого для большинства крупных платформ PCS.

Стандартный ток заряда и разряда составляет 200 А для обоих, со скоростью 0,5CP, что обеспечивает совместимость выходного постоянного тока контейнера с типичными проектными шинами.

Заявленный КПД системы составляет максимум 88 % при температуре 0,5 C, измеренный при одном заряде и одном разряде. Эта цифра включает в себя вспомогательные устройства, а не только аккумуляторную батарею.

Срок службы заявлен как более 8000 циклов при 0,5°C и 25°C с сохранением энергии не менее 80%, а рабочий диапазон от 0°C до +50°C соответствует внутреннему кондиционированию воздуха.

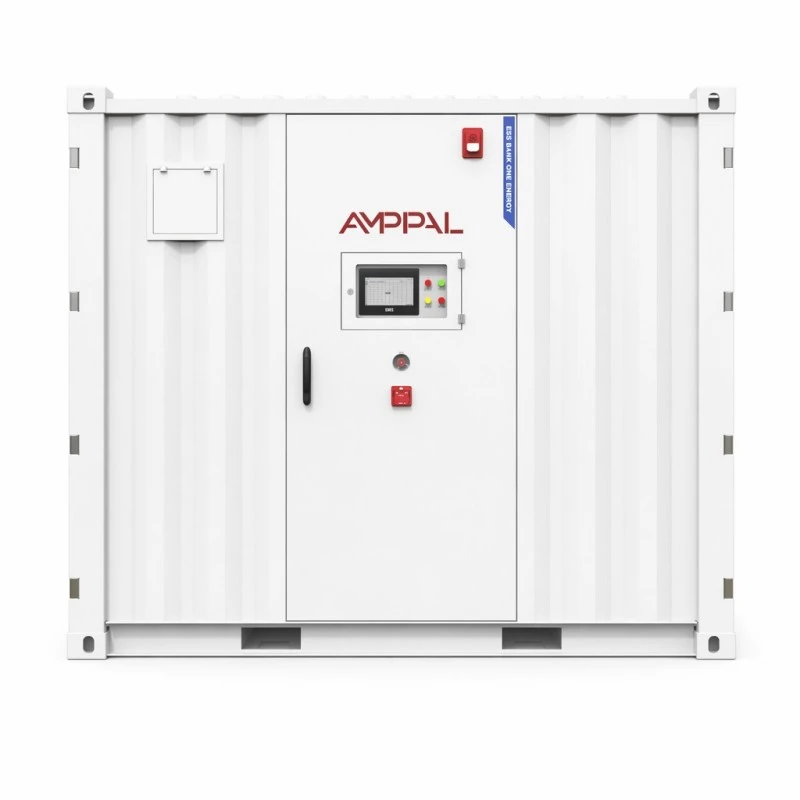

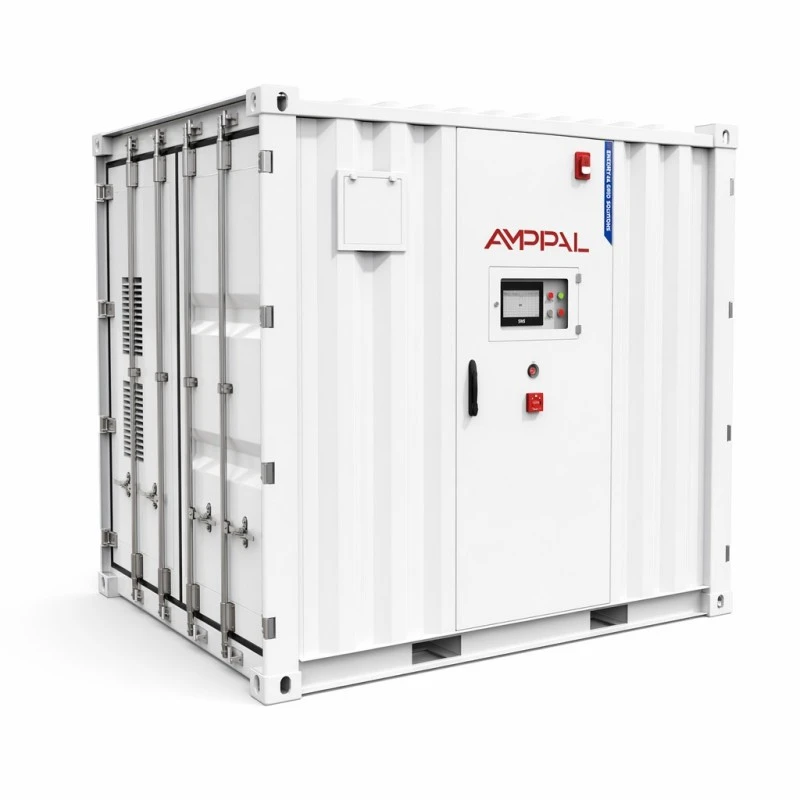

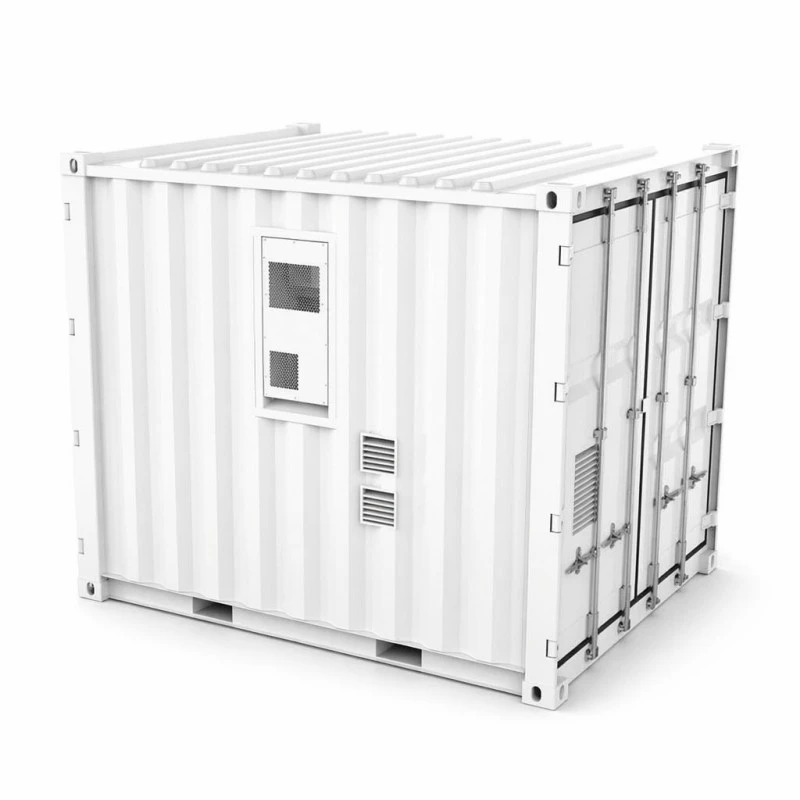

1.06–1.215MWh Containerized Battery Energy Storage System for Utility-Scale Energy Storage

Технические характеристики

Категория	Параметр	Модель мощностью 1060 кВтч	Модель 1215 кВтч
Сторона постоянного тока	Номинальная мощность	1060кВтч	1215кВтч
	Тип ячейки	ЛФП 3,2 В/314 Ач	ЛФП 3,2 В/314 Ач
	Строка аккумуляторной системы	4П264С	5П242С
	Спецификация ПАКЕТА	70,4В314Ач	70,4В314Ач
	НЕТ. ПАКЕТОВ	48 шт.	55 шт.
	Номинальное напряжение	844,8 В постоянного тока	774,4 В постоянного тока
	Диапазон напряжения	680~950В постоянного тока	680~950В постоянного тока
	Стандартный ток заряда/разряда	200А	200А
Параметры системы	Эффективность системы	МАКС.эффективность 88% при 0,5C / 1 зарядка 1 разрядка	МАКС.эффективность 88% при 0,5C / 1 зарядка 1 разрядка
	Срок службы системы	>8000 раз (0,5C при 25°C) Коэффициент сохранения энергии ≥ 80%	>8000 раз (0,5C при 25°C) Коэффициент сохранения энергии ≥ 80%
	Способ подключения	нижний вход постоянного тока	нижний вход постоянного тока
	Скорость зарядки и разрядки	0,5CP	0,5CP
	Метод терморегулирования	Интеллектуальный кондиционер с воздушным охлаждением	Интеллектуальный кондиционер с воздушным охлаждением
	Протокол связи	CAN/Eth/RS485 (4G опционально)	CAN/Eth/RS485 (4G опционально)
	Система противопожарной защиты	Аэрозоль и перфторгексанон	Аэрозоль и перфторгексанон
	IP-рейтинг	IP54	IP54
	Размер продукта	304824382591 мм	304824382591 мм
	Вес продукта	9500 кг	10500кг
Экологические требования	Диапазон рабочих температур	0°С~+50°С	0°С~+50°С
	Диапазон рабочей влажности	0~95% относительной влажности (без конденсации)	0~95% относительной влажности (без конденсации)
	Рабочая высота	2000 м (>2000 м снижение номинальных характеристик)	2000 м (>2000 м снижение номинальных характеристик)
	Сертификация	УПАКОВКА: CE ROHS UN38.3 MSDS	УПАКОВКА: CE ROHS UN38.3 MSDS
	Гарантия	5 лет	5 лет

Сайты, которые взимают мегаватт-час

Индустриальные парки с 2-4-часовым вечерним пиком и структурой тарифов, предусматривающей смещение этого окна.

Замена дизельного генератора: мощность 1060 кВтч при токе разряда 200 А покрывает умеренную промышленную нагрузку в типичном периоде простоя без учета поставок топлива.

Солнечные или ветряные электростанции должны обеспечить стабильную выработку и улавливать выработку энергии, которая в противном случае была бы сокращена.

Распределительные компании откладывают модернизацию подстанции, сокращая пик нагрузки на фидер на сезон или два.

Удаленные горнодобывающие и островные объекты, где строительство аккумуляторных помещений непрактично, а доставка, проверенная на заводе, является единственным надежным вариантом.

Как сборный проект появляется в сети

Последовательность проекта начинается с гражданского пакета: плоская бетонная площадка, рассчитанная на точечную нагрузку 9500-10500 кг, кабельная траншея до места расположения контейнера и пространство для отвода тепла от кондиционера.

Подъем представляет собой одну крановую операцию. Ограждающая и угловые отливки агрегата размером 3048*2438*2591 мм представляют собой стандартное оборудование для контейнеров, поэтому траверса и такелаж арендуются, а не изготавливаются на заказ.

Затем ввод в эксплуатацию выполняется в три этапа: проводка постоянного тока через нижний вводной кабель к PCS объекта, установление связи CAN/Eth/RS485 с проектной EMS (дополнительно удаленный доступ 4G) и последовательность приемки, когда местный орган власти или оператор сети наблюдает за испытаниями реле защиты, зарядкой/разрядкой при 0,5CP и проверкой точности отчетов SOC. После установки контейнера дайте поработать два-три дня на объекте.

Внутри файла безопасности и сертификации

Два независимых огнеопасных агента: аэрозоль действует внутри объема упаковки, а перфторгексанон заполняет пространство контейнера — пара охватывает тепловые явления в обоих масштабах.

Корпус IP54 с нижним вводом постоянного тока, поэтому контейнер выдерживает дождь и пыль на площадке, в то время как проникновение электричества остается низким и защищенным.

В упаковках имеются сертификаты CE и RoHS; все оборудование поставляется с документацией UN38.3 и MSDS, необходимой для транспортировки, таможенного страхования и страхования на месте.

Интеллектуальная система кондиционирования воздуха с воздушным охлаждением удерживает комплект упаковки 48-55 в узком температурном диапазоне; контроллер модулирует, а не выполняет жесткую циклическую работу.

Рабочий диапазон составляет от 0°C до +50°C окружающей среды при относительной влажности 0–95 % без конденсации и высоте 2 000 м с указанным выше снижением характеристик — цифры, которые стоит проверить на месте вашего проекта.

Каждый контейнер полностью загружается и разгружается на 0,5CP с протоколированием уровня упаковки на заводе, прежде чем двери будут запечатаны для отправки.

Восемь шагов внутри завода Юэцин

1. Подача элементов — по прибытии элементы LFP емкостью 314 Ач отбираются партиями на предмет емкости и внутреннего сопротивления.

2. Сборка блока — блоки 70,4 В/314 Ач сварены, подключены, оснащены блоком BMS и проверены на изоляцию.

3. Изготовление контейнера — корпус разрезается, сваривается и покрывается антикоррозийной защитой на том же этаже, что и другая энергетическая продукция компании.

4. Монтаж в стойку — блоки монтируются в цепную компоновку 4П264С или 5П242С с запуском шины постоянного тока.

5. Тепловая и противопожарная отделка — установлены и проверяются работоспособность кондиционеров, воздуховодов, генераторов аэрозолей и баллонов с перфторгексаноном.

6. Электропроводка и управление — мониторинг, шлюзы связи и нижний ввод постоянного тока подключаются к проектному интерфейсу.

7. Заводские приемочные испытания — полный цикл 0,5CP с напряжением и температурой на уровне упаковки, зарегистрированными по серийному номеру.

8. Герметизация и упаковка — двери опломбированы, установлены индикаторы удара, установка подготовлена к установке на контейнерную площадку.

Проверка реальности в масштабе контейнера

Купите вариант, соответствующий вашему окну отправки, а не большее число. Блок мощностью 1060 кВтч выдает стандартный ток 200 А на шине 844,8 В постоянного тока; Блок мощностью 1215 кВтч обеспечивает больше энергии при более низком номинале 774,4 В постоянного тока. Прежде чем отключить питание, проверьте, какое напряжение находится в рабочем диапазоне вашей PCS.

Воздушное охлаждение имеет реальные ограничения. Если температура на вашем объекте регулярно превышает +50°C или вы находитесь во влажном тропическом климате, где кондиционер работает постоянно с полной нагрузкой, продукт с жидкостным охлаждением будет поддерживать более равномерную температуру элемента и может подойти лучше. Мы говорим об этом в цитате, а не после доставки.

Если потребность в хранении составляет около 500 кВтч, этот контейнер имеет неправильную форму. Изделие в шкафу обходится дешевле при транспортировке, кране и на месте, и мы можем предложить вам изделие из того же ассортимента.

Вопросы к котировкам EPC

Спросите, является ли показатель эффективности на уровне системы за один цикл зарядки-разрядки — наш максимум составляет 88% при 0,5C, включая вспомогательные устройства.

Спросите, указаны ли в заявлении о сроке службы скорость, температура и порог удерживания — «8000 циклов» без каких-либо условий — это маркетинговое предложение, а не спецификация.

Спросите, сколько пожарных находится внутри. Аэрозоль плюс перфторгексанон — это конфигурация, которую страховщики все чаще включают в свои требования.

Спросите, что произойдет со временем ввода в эксплуатацию, если АСУ ТП объекта использует другой протокол связи — CAN, Ethernet и RS485 здесь являются стандартными, а удаленный доступ 4G — опционально.

Коммерческие условия: срок производства стандартного контейнера составляет 30-40 рабочих дней, пятилетняя гарантия, замена аккумуляторных блоков в полевых условиях без разборки контейнера.

Подъем, отгрузка и таможня

При размерах 3048*2438*2591 мм и массе 9500 кг (1060 кВтч) или 10500 кг (1215 кВтч) агрегат перемещается на платформе с краном на обоих концах. Вилочные погрузчики не рассчитаны на этот вес; спланируйте такелаж и кран-манипулятор до прибытия грузовика.

Поскольку аккумулятор установлен и заряжен, контейнер перевозится как опасный груз UN3480. Мы готовим отчет UN38.3, MSDS и декларацию упаковки DG; вам следует запланировать примерно одну дополнительную неделю времени выполнения заказа в пункте отправления по сравнению с генеральным грузом.

Стандартные условия: FOB Нинбо или Шанхай с возможностью CIF; единица перемещается как один эквивалентный груз высотой 40 футов, а для доставки по суше в вашей стране требуется разрешение маршрута для груза шириной 3 метра и массой 10,5 тонн.

Гарантийное и сервисное обслуживание

Пятилетняя гарантия на комплекты, кондиционеры, противопожарные системы и мониторинг как единую поставляемую систему.

Гарантируется, что емкость будет удерживать не менее 80 % номинальной энергии при заявленной циклической температуре 0,5°C; При отслеживании деградации в качестве базовой линии используется заводской журнал приемки.

Пакеты представляют собой модули, которые можно заменять на месте: слабый пакет заменяется в течение нескольких часов, не отгружая контейнер и не прерывая остальную часть цепочки.

Удаленный мониторинг через CAN/Eth/RS485 с дополнительным 4G позволяет нашей сервисной команде считывать данные на уровне упаковки и планировать посещение до того, как оператору станет видно отклонение мощности.

Ежегодное обслуживание: очистка воздушного фильтра, проверка давления огнегасящего вещества, проверка момента затяжки клемм и пробег; запасные пакеты доставляются в течение 5-7 рабочих дней.

Ошибки подготовки сайта, которые стоят недель

Неправильно: заливать прокладку до проверки открывания двери контейнера и зазора кондиционера. Справа: перед заказом бетона отметьте площадь основания 3048*2438 мм плюс служебный коридор длиной 1 м.

Неверно: предполагается, что агрегат массой 9500 кг можно переместить с помощью вилочного погрузчика. Справа: кран из угловых отливок с разбрасывателем — план такелажа должен быть готов до того, как грузовик покинет порт.

Неправильно: оставить нижний вводной сальник постоянного тока под засыпкой кабельной траншеи. Справа: удалите и запечатайте железу в течение недели установки, прежде чем траншея будет засыпана.

Неправильно: пропустить проверку влажности, потому что «у него IP54». Справа: рабочий диапазон 0–95 % относительной влажности без конденсации; осушитель — дешевая страховка в муссонных регионах.

Неправильно: подключение шины аккумулятора к ПК за пределами окна 680~950 В постоянного тока. Справа: перед подачей питания убедитесь, что проектная система PCS принимает номинальное напряжение варианта (844,8 В или 774,4 В).

Полевые заметки по проектам по производству мегаватт-часов

Застройщик в Ташкенте (Узбекистан) в конце 2024 года заказал установку мощностью 1060 кВтч для коммерческого комплекса с разбросом тарифов «ночь/день». Их инженер проекта сообщил, что контейнер начал приносить доход в течение девяти дней после того, как кран поднял его с платформы, и отметил, что установление связи EMS по RS485 заняло один день сопоставления параметров — дольше, чем физическая установка.

Разработчик солнечной энергии в Антананариву, Мадагаскар, соединил вариант мощностью 1215 кВтч с существующей фотоэлектрической фермой. Их отзывы были сосредоточены на кондиционере: в жару на острове охлаждающая нагрузка была выше, чем указано в паспорте, и перед заказом второго блока они попросили нас предоставить таблицу снижения номинальных характеристик при +45°C.

Подрядчик по добыче полезных ископаемых в Алматы (Казахстан) использовал контейнер в качестве резервного для перерабатывающего завода. Их руководитель по электрике похвалил установку с одним подъемником, но пожаловался, что для заводских кабелей связи требуются более длинные хвосты — нижнее расположение входа постоянного тока означало, что их траншея протянулась на 4 метра дальше, чем планировалось.

Вопросы, которые покупатели задают перед бронированием контейнера

Вопрос: В чем разница между этими двумя вариантами?

A: Схема энергопотребления и цепочки — 48 блоков на 4P264S (844,8 В постоянного тока) для 1060 кВтч, 55 пакетов на 5P242S (774,4 В постоянного тока) на 1215 кВтч, тот же корпус.
