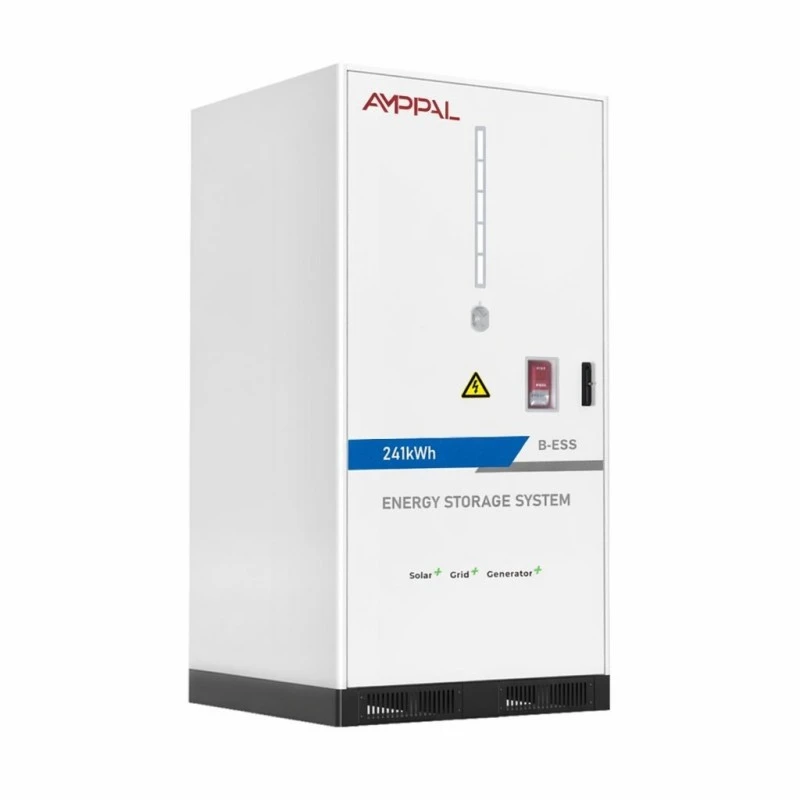

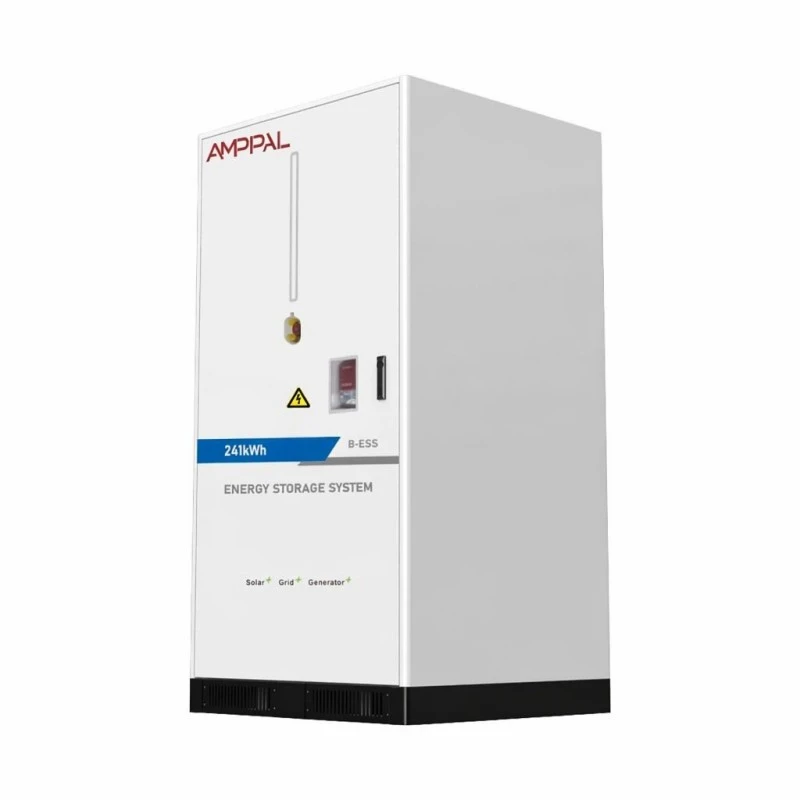

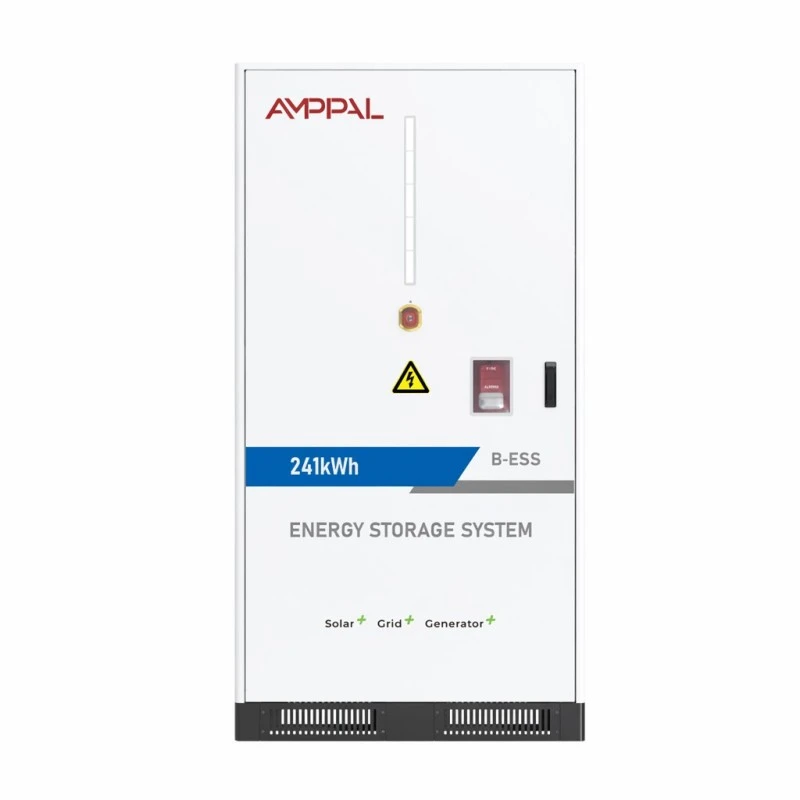

225kWh / 241kWh Modular Battery Energy Storage System for Commercial Microgrids

Батарейный кластер — это не система хранения данных

Эта модульная аккумуляторная система хранения энергии мощностью 225 кВтч/241 кВтч для коммерческих микросетей поставляется без инвертора внутри. Никакого экрана EMS, никаких сетевых клемм — это аккумуляторный блок на стороне постоянного тока, и именно из-за этого его интеграторы покупают.

Системный интегратор или EPC часто имеет предпочтительный бренд PCS, общезаводскую EMS или контейнерный проект, в котором этап преобразования энергии уже заключен. Покупка аккумулятора со встроенным инвертором означает покупку второго преобразователя, который вы не сможете использовать, и оплату работы по интеграции, которую уже проделал завод.

Кластеры мощностью 225 кВтч и 241 кВтч представляют собой чистый интерфейс постоянного тока через CAN, Ethernet или RS485, позволяющий подключить хранилище к вашему собственному стеку преобразования энергии и управления. Вы сохраняете архитектуру; мы поставляем энергию.

Две конфигурации и что они соответствуют

225 кВтч при 1P224S с номиналом 716,8 В постоянного тока и рабочим окном 604–806 В постоянного тока; 241 кВтч при 1P240S с номинальным напряжением 768 В постоянного тока и 672–864 В постоянного тока.

В обоих используются элементы LFP 3,2 В/314 Ач в блоках 51,2 В/314 Ач – 14 блоков для кластера 225 кВтч, 15 для кластера 241 кВтч – и оба рассчитаны на стандартный ток 150 А при 0,5CP.

Окно 604–806 В постоянного тока подходит для платформ PCS, построенных на шине постоянного тока 600–800 В; Окно 672–864 В постоянного тока соответствует классу 750–900 В — проверьте его, прежде чем предлагать проект.

Максимальная эффективность составляет 88 % при температуре 0,5 C при одном заряде и одном разряде, включая вспомогательные устройства, поэтому в вашей модели туда и обратно используется реальный номер системы.

Заявленный срок службы составляет более 8000 циклов при 0,5°C и 25°C с сохранением энергии не менее 80 % — число, необходимое для вашей модели окупаемости, с учетом ее условий.

Интеллектуальная система кондиционирования воздуха с воздушным охлаждением, противопожарная защита от аэрозоля и перфторгексанона, IP54 и 2050 кг в шкафу размером 1095*1210*2120 мм в обоих вариантах.

Технические характеристики

Кто покупает голый кластер

Интеграторы с существующей линейкой PCS: кластер добавляет хранилище в свой каталог без необходимости наличия и поддержки второго инвертора.

EPC стандартизирует одного партнера по производству аккумуляторов на нескольких площадках — одинаковый шкаф весом 2050 кг, одинаковый интерфейс связи, везде одинаковый список запасных частей.

Проекты по преобразованию фотоэлектрических электростанций в системы хранения данных с постоянным током, где кластер подключается к шине постоянного тока существующего инвертора, а старый инвертор сохраняет свою роль.

Контейнерные проекты, в которых PCS приобретается клиентом отдельно, а батарея должна поставляться в виде протестированной на заводе и независимо сертифицированной единицы.

Резервные сборки для горнодобывающих и промышленных объектов, где архитектура управления является запатентованной и в нее можно вставить только компонент постоянного тока.

Согласование и штабелирование с вашим ПК

Первая проверка — напряжение. Рабочее окно кластера — 604–806 В постоянного тока или 672–864 В постоянного тока в зависимости от модели — должно находиться в пределах входного диапазона постоянного тока PCS с запасом на обоих концах, поскольку батарея находится в полном окне между разряженным и полным зарядом.

Вторая проверка — рукопожатие. Кластер поддерживает CAN, Ethernet и RS485 в стандартной комплектации, а для удаленного обслуживания дополнительно доступен 4G; ваша EMS либо говорит на одном из них, либо получает шлюз протокола. Мы публикуем карту регистров вместе с пакетом документации, чтобы ваш инженер по управлению мог сопоставить SOC, пределы тока и сигналы защиты без обращения к производителю.

Емкость увеличивается за счет добавления кластеров, а не за счет перестановки. Второй кластер той же модели мощностью 241 кВтч подключается к той же шине постоянного тока параллельно (условием является соответствие номинального напряжения), и система EMS на объекте объединяет их в два источника постоянного тока. Мощность остается ограниченной PCS; Энергия масштабируется с шагом 225 или 241 кВтч.

Файл безопасности и сертификации

Противопожарная защита является двухступенчатой: аэрозоль на уровне упаковки, перфторгексанон для объема шкафа - именно такую ​​конфигурацию страховщики теперь ожидают от коммерческих батарей.

УПАКОВКИ соответствуют стандартам CE и RoHS; оборудование поставляется с документами UN38.3 и MSDS, которые представляют собой документацию, которую просят предоставить таможня и страховщики на местах.

Корпус IP54 с нижним вводом постоянного тока, отделяющим область электрического ввода от отсека для упаковки внутри шкафа.

Интеллектуальная система кондиционирования воздуха с воздушным охлаждением удерживает 14-15 упаковок в жестком температурном диапазоне; контроллер модулирует работу вентиляторов в зависимости от температуры ячейки.

Рабочий диапазон составляет от 0°C до +50°C, относительная влажность 0–95 % без конденсации, высота над уровнем моря 2000 м с указанным выше снижением характеристик — перед подписанием убедитесь, что ваш объект находится внутри этого диапазона.

Каждый кластер проходит полное заводское циклическое испытание 0,5CP с протоколированием на уровне упаковки, а отчет о приемке поставляется вместе с устройством.

Как собирается кластер в Yueqing

1. Потребление элементов. Перед началом сборки элементы LFP 314 Ач проверяются на предмет емкости и внутреннего сопротивления.

2. Сборка блока — блоки 51,2 В/314 Ач свариваются, подключаются и устанавливаются на блок BMS, а затем проверяются изоляция.

3. Изготовление шкафа — листовая сталь разрезается на станке с ЧПУ, гнется, сваривается и покрывается порошковой краской с защитой от коррозии.

4. Стойка — пакеты устанавливаются в цепочку 1П224С или 1П240С с затяжкой и проверкой шины постоянного тока.

5. Тепловая и противопожарная отделка — установлены и проверены кондиционер, воздуховоды, генераторы аэрозолей и перфторгексаноновая система.

6. Проводка управления — контроллер кластера, шлюзы связи и нижний ввод постоянного тока подключены и проверены.

7. Приемочные испытания — зарядка и разрядка 0,5CP, при этом напряжение и температура на уровне упаковки регистрируются по серийному номеру.

8. Упаковка — шкаф весом 2050 кг крепится к усиленному поддону, устанавливается индикатор удара и помещается в ящик для перевозки.

Какой кластер и сколько

Сначала выберите модель по напряжению вашего PCS, а затем по целевому уровню энергопотребления. Шина постоянного тока 750–900 В указывает на кластер мощностью 241 кВтч (672–864 В постоянного тока); шина 600–800 В указывает на блок мощностью 225 кВтч (604–806 В постоянного тока). Принудительное несоответствие напряжения означает снижение номинальных характеристик батареи или инвертора, и то и другое снижает окупаемость.

Затем посчитайте кластеры в окне диспетчеризации: каждый кластер мощностью 225 кВтч подает стандартный ток 150 А в шину, поэтому полезная энергия в двухчасовом окне — это то, что преобразует PCS, а не паспортную табличку.

Будьте честны в отношении формы закупок. Если в вашем проекте пока нет PCS и EMS, голый кластер — неправильная отправная точка: встроенный шкаф или контейнер из той же заводской линейки быстрее дойдёт до ввода в эксплуатацию. Кластер предназначен для покупателей, которые уже владеют остальной частью стека.

Вопросы, которые следует включить в кластерное предложение

Спросите окно напряжения, а не только номинальное. Кластер, обозначенный как «768 В», все равно может быть бесполезен, если ваш PCS фиксирует напряжение 850 В, а блок заряжается до 864 В.

Спросите, поставляется ли карта регистров связи вместе с устройством или только после проверки NDA — наша карта находится в пакете документации.

Спросите, как организована противопожарная защита: здесь присутствует и аэрозоль, и перфторгексанон; ценовое предложение для одного агента меняет ваш страховой файл.

Спросите, указаны ли в заявлении о цикле скорость, температура и удержание — «8000 циклов» без каких-либо условий не являются спецификацией.

Коммерческие условия: 25-35 рабочих дней для стандартных кластеров, пятилетняя гарантия, минимальный заказ одной единицы для работы по интеграции прототипа.

Доставка кластера 2050 кг.

Шкаф имеет размеры 1095*1210*2120 мм и весит 2050 кг в обоих вариантах, поэтому он перемещается на усиленном поддоне с карманами для вилочных погрузчиков и точками подъема для крана там, где он необходим.

С установленной батареей груз представляет собой опасный груз UN3480: мы подготавливаем отчет UN38.3 и MSDS, и вам следует добавить примерно одну неделю времени выполнения заказа DG в пункте отправления.

Условия FOB Нинбо или Шанхай с CIF по запросу. Одна кассета на отделение грузового автомобиля — это практическая нагрузка при автомобильном грузоперевозке; два помещаются в 20-футовый контейнер с распорками, если позволяет маршрут.

Обязательства по обслуживанию и пропускной способности

Пятилетняя гарантия на блоки, кондиционер, противопожарную систему и контроллер кластера как единое целое.

Сохранение емкости гарантировано на уровне 80 % при заявленной циклической температуре 0,5°C, что соответствует протоколу заводской приемки.

Пакеты можно заменять в полевых условиях: слабый пакет заменяется в течение нескольких часов, остальная часть цепочки не затрагивается, а BMS повторно балансируется при перезапуске.

Удаленная диагностика через CAN/Eth/RS485 (4G опционально) позволяет нашим инженерам считывать данные на уровне блока и отмечать изменения до того, как они отобразятся в отчетах об энергопотреблении на объекте.

Ежегодное обслуживание включает очистку фильтра, проверку противопожарного давления, проверку крутящего момента и проверку производительности; запасные пакеты доставляются в течение 5-7 рабочих дней.

Ошибки интеграции, которые мы видим повторяющиеся

Неправильно: подключить кластер к ПК, у которого окно постоянного тока едва перекрывает диапазон заряда батареи. Справа: убедитесь, что напряжение 604–806 В постоянного тока или 672–864 В постоянного тока находится внутри окна PCS с запасом на обоих концах.

Неправильно: смешивать кластеры 225 кВтч и 241 кВтч на одной шине. Справа: параллельные блоки должны быть одной модели, чтобы номинальные напряжения совпадали.

Неправильно: оставлять нижний входной сальник постоянного тока доступным для стока воды. Справа: загерметизируйте сальник при установке и следите за тем, чтобы область цоколя была чистой.

Неверно: если предположить, что IP54 означает возможность использования вне помещений где угодно. Правильно: он переносит пыль и брызги, а не стоячую воду — держите кластер подальше от затопленных земель.

Неправильно: пропуск проверки карты связи перед подачей питания. Справа: запустите подтверждение связи CAN/RS485 на уровне стенда с вашей EMS перед подключением кластера к шине.

Что сообщают интеграторы

Системный интегратор в Дубае объединил кластер мощностью 241 кВтч с АСУ ТП мощностью 500 кВт для гостиничного проекта в начале 2025 года. Их ведущий инженер сказал, что карта регистров CAN позволила им завершить картографирование EMS за полдня, а отчет о заводских испытаниях упростил проверку документов местными властями - хотя концы кабелей постоянного тока были короче, чем в стандартной практике, поэтому они добавили распределительную коробку.

EPC в Кейптауне стандартизировал кластер мощностью 225 кВтч на трех торговых объектах. Их руководитель по закупкам отметил, что идентичный шкаф весом 2050 кг и общий список запасных частей упрощают логистику на объекте, в то время как их команда по вводу в эксплуатацию пожаловалась, что в их предпочтительной компоновке панель доступа для обслуживания кондиционера расположена со стороны, обращенной к стене.

Горнодобывающий подрядчик в Медельине, Колумбия, управляет двумя кластерами мощностью 241 кВтч на одной шине постоянного тока за дизель-гибридной системой. Их инженер по управлению подтвердил, что параллельная конфигурация соответствует заявленному SOC, и попросил использовать более длинную антенну Wi-Fi, чтобы диагностика кластера доходила до диспетчерской без кабеля.

Ответы, которые интеграторы задают перед подписанием

Вопрос: включен ли PCS?

О: Нет, это аккумуляторный блок на стороне постоянного тока. Он передается на вашу PCS/EMS через CAN, Ethernet или RS485 (4G опционально).

Вопрос: Каким напряжениям PCS он соответствует?

О: Кластер мощностью 225 кВтч рассчитан на напряжение 604–806 В постоянного тока; мощность 241 кВтч охватывает напряжение 672–864 В постоянного тока. Проверьте окно DC вашего PCS на соответствие диапазону.

Вопрос: Могу ли я запустить два кластера параллельно?

О: Да, кластеры одной модели на одной шине постоянного тока, с одинаковым номинальным напряжением, агрегированные службой EMS на объекте.

Вопрос: Каков стандартный ток?

A: 150 А на кластер при скорости 0,5CP; PCS определяет мощность, кластер определяет энергию.

Вопрос: Какова эффективность туда и обратно?

О: Максимум 88% при температуре 0,5°С за один заряд и один разряд, включая вспомогательные устройства.

Вопрос: Как долго прослужат клетки?

A: Более 8000 циклов при 0,5°C и 25°C с сохранением не менее 80%; более высокие температуры окружающей среды сокращают его.

Вопрос: Работает ли это со сторонней EMS?

О: Да, карта регистров является частью пакета документации, поэтому ваш инженер может выполнить интеграцию без обращения к производителю.

Вопрос: какое время выполнения заказа?

О: 25-35 рабочих дней для стандартных кластеров плюс около недели на бронирование опасных грузов в пункте отправления.
