Домашняя аккумуляторная система хранения энергии мощностью 10 кВтч для резервного копирования и солнечной энергии

Люди часто сравнивают домашнюю аккумуляторную систему хранения энергии мощностью 10 кВтч для резервного копирования и солнечную энергию по киловатт-часам, но это только половина решения о покупке. Другая половина заключается в том, может ли батарея взаимодействовать с уже установленным инвертором. В противном случае аккумулятор может работать не так, как предполагалось.

Домашняя аккумуляторная система хранения энергии мощностью 10 кВтч для резервного питания и солнечной энергии охватывает обе стороны. Шесть мощностей от 2,56 кВтч до 10,24 кВтч позволяют определить размер потребления домохозяйства, а не номинального значения. Три платформы напряжения — 25,6 В, 48 В и 51,2 В — соответствуют обычным входным диапазонам гибридных инверторов.

Связь осуществляется через RS485, RS232 и CAN в стандартной комплектации для каждого варианта, а в качестве опции доступны Wi-Fi, 4G и Bluetooth. Элементы представляют собой LFP в алюминиевых корпусах, рассчитанные на более чем 6000 циклов при 0,5°C и 25°C с сохранением емкости не менее 80%.

В чем различия шести вариантов

Для домашней аккумуляторной системы хранения энергии емкостью 10 кВтч для резервного питания и солнечной энергии 2,56 кВтч можно получить двумя способами: 25,6 В100 Ач (8S1P) или 51,2 В50 Ач (16S1P). Та же энергия, разное напряжение; Выбор должен основываться на диапазоне входного напряжения постоянного тока инвертора, а не на цене.

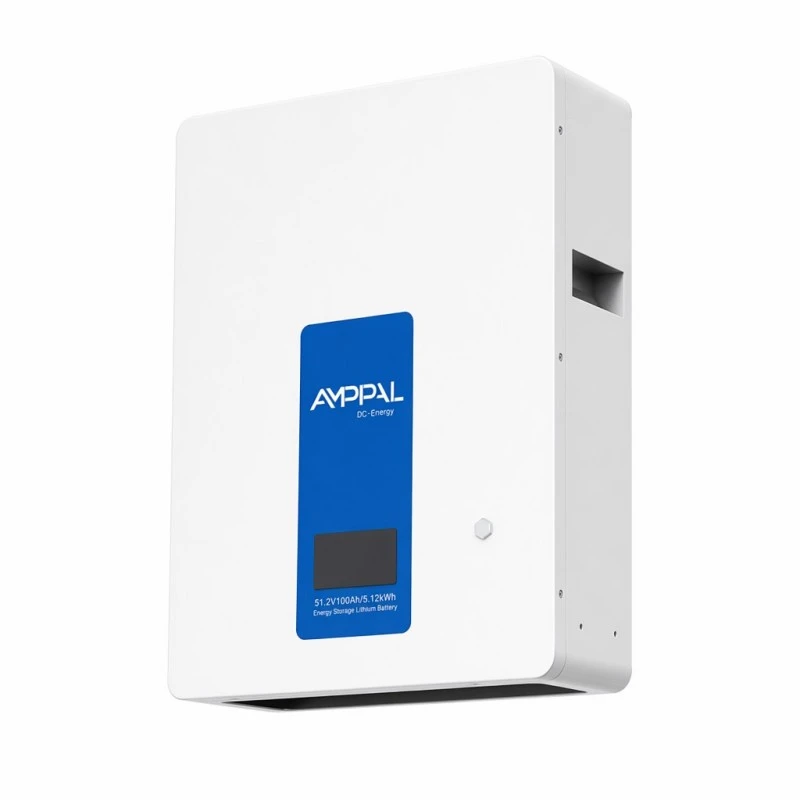

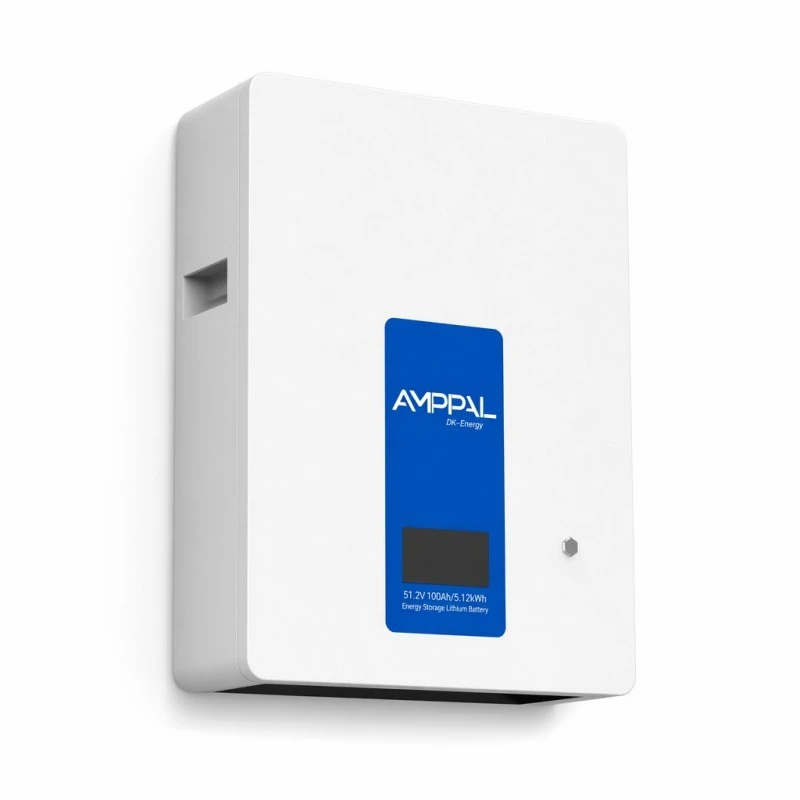

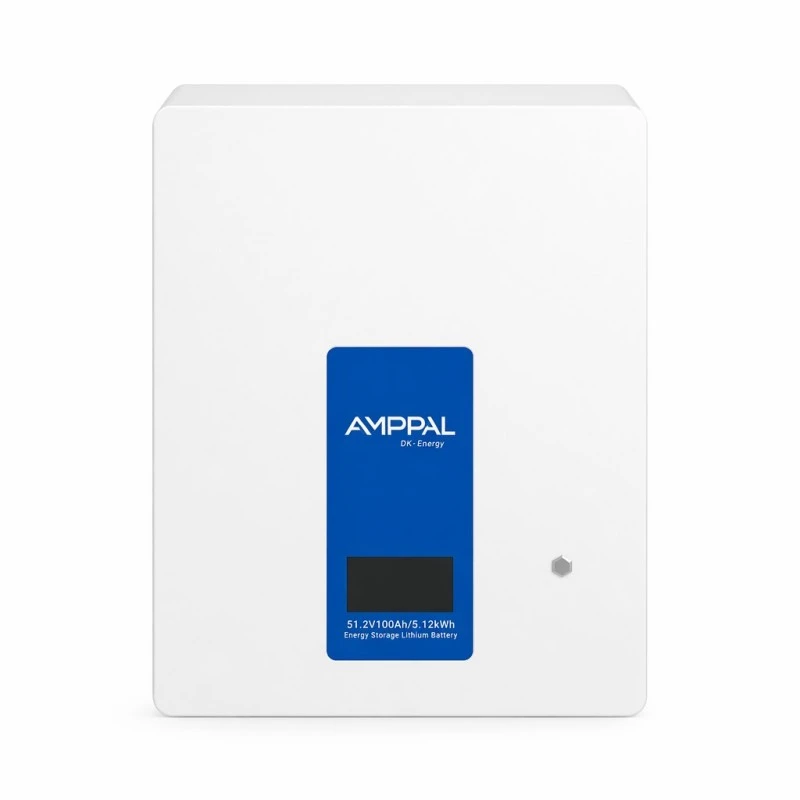

4,8 кВтч (48В100Ач, 15S1P) и 5,12кВтч (51,2В100Ач, 16S1P) имеют корпус размером 440*585*170 мм и весят 42 кг и 46 кг соответственно. Блок на 48 В подходит для более старых инверторов, диапазон напряжения которых составляет 40,5–54 В постоянного тока.

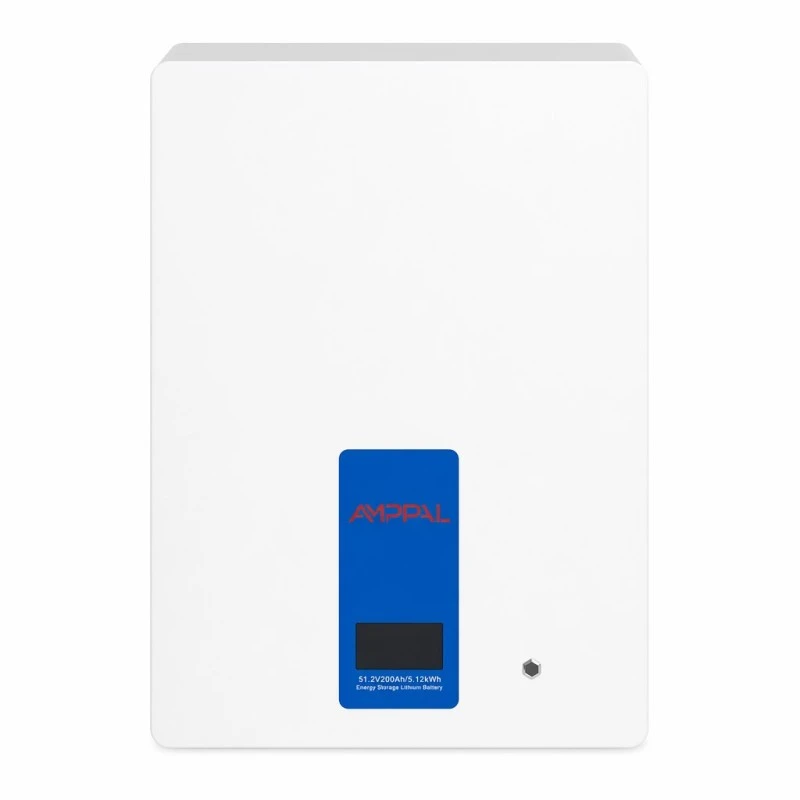

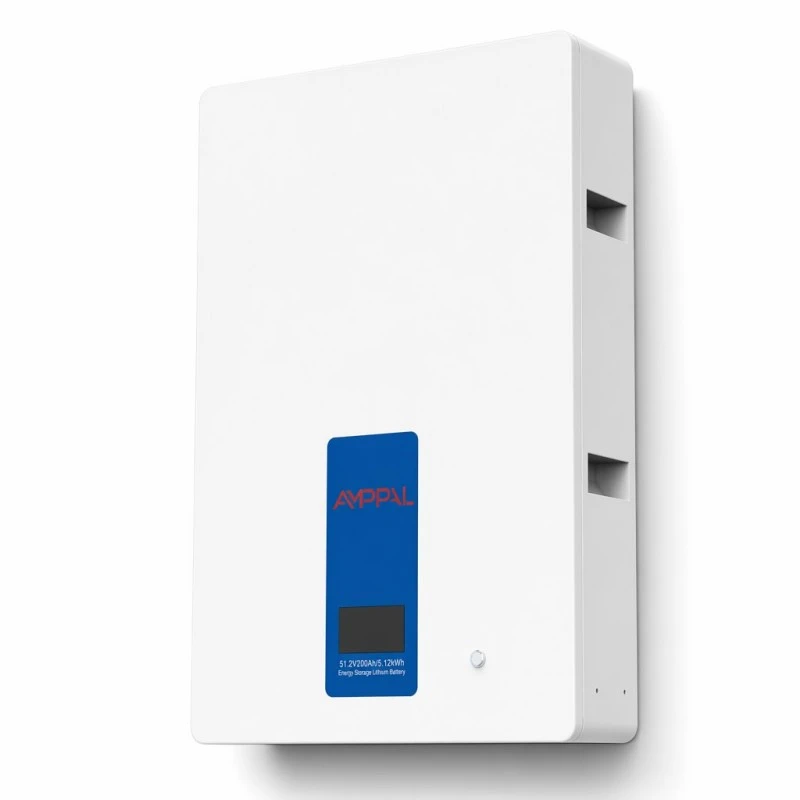

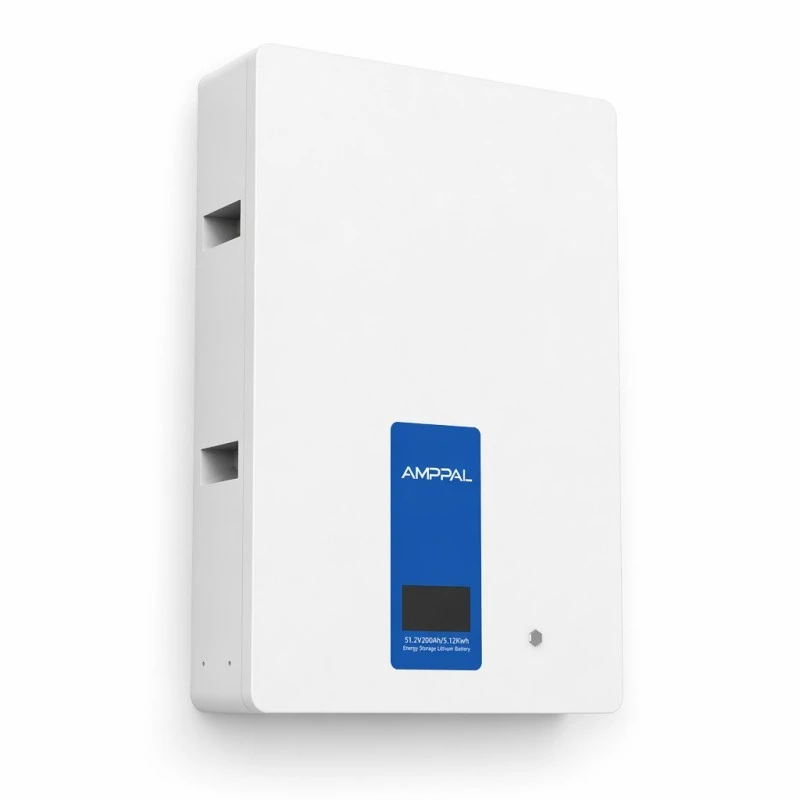

9,6 кВтч (48 В 200 Ач) и 10,24 кВтч (51,2 В 200 Ач) увеличивают длину до 540*800*170 мм при массе 80 кг и 85 кг и повышают стандартный ток разряда с 50 А до 100 А.

Максимальный разряд составляет 100 А для четырех меньших блоков и 105 А для пары емкостью 200 Ач; это определяет, может ли батарея выдерживать одновременно тяжелую нагрузку.

Единственное исключение: вариант 51,2 В, 50 Ач заряжает максимум до 50 А, что вдвое меньше 100 А, чем у других небольших устройств. Это имеет значение, если большой массив быстро производит излишки.

Каждый вариант имеет внутри упаковки устройство аэрозольного подавления весом 12 г, естественное охлаждение без вентиляторов и гарантию 5–10 лет.

Технические характеристики

Выбор размера: определите, какая емкость вам нужна

Начните с вечернего и ночного потребления, а не с ежедневного потребления. Дневную нагрузку обслуживает массив; батарея покрывает те часы, когда панели ничего не производят. Вытяните эту цифру из своего счетчика в течение целой недели.

Домохозяйство, потребляющее 4–6 кВтч между закатом и восходом солнца, хорошо обслуживается устройством мощностью 5,12 кВтч. Потребление в диапазоне 8–10 кВтч соответствует модели 10,24 кВтч.

Затем проверьте массив. Батарея емкостью больше, чем ваша ежедневная избыточная выработка, будет оставаться частично заряженной большую часть года, что может привести к ненужным затратам и снижению использования цикла. Массив мощностью 3 кВт в умеренном климате редко оправдывает хранение 10,24 кВтч.

Сопряжение с вашим гибридным инвертором

Для домашней аккумуляторной системы хранения энергии мощностью 10 кВтч для резервного питания и солнечной энергии совместимость сводится к двум проверкам. Во-первых, напряжение: диапазон входного напряжения батареи вашего инвертора должен соответствовать рабочему диапазону блока — 20–29,2 В постоянного тока для устройства на 25,6 В, 40,5–54 В постоянного тока для устройств на 48 В и 43,2–57,6 В постоянного тока для устройств на 51,2 В.

Во-вторых, протокол. BMS поддерживает RS485, RS232 и CAN; CAN обычно используется гибридными инверторами. Перед заказом укажите марку и модель инвертора, чтобы можно было подтвердить соответствие протокола или предоставить файл конфигурации.

Без связи аккумулятор может заряжаться и разряжаться, но инвертор не может считывать состояние заряда или обеспечивать соблюдение ограничений тока BMS. Управление на основе напряжения может ускорить старение и не обеспечивает полезного чтения SOC в приложении.

Проектирование и сертификация безопасности

Химический состав LFP в призматических элементах в алюминиевом корпусе — корпус содержит вздутие ячеек, которое образует мешочек с вентиляционным отверстием. Это актуально для батареи, установленной внутри дома.

Каждая упаковка содержит 12-граммовый блок аэрозольного подавления, который разряжается внутри корпуса на самой ранней стадии термического воздействия, прежде чем он сможет распространиться между ячейками.

Вариант 25,6 В, 100 Ач сертифицирован по CE, ROHS, FCC, UN38.3, MSDS и ISO9001; остальные варианты имеют сертификаты CE, ROHS и FCC.

Испытания UN38.3 и MSDS требуются экспедиторам и таможне для поставок лития; оба выдаются с каждым заказом.

Перед серийной сборкой каждая упаковка калибруется по мощности и согласовывается по внутреннему сопротивлению. В струне 16S одна слабая ячейка ограничивает полезную емкость всех шестнадцати.

Каждое устройство выполняет полный цикл зарядки и разрядки при тестировании перед упаковкой, при этом журнал BMS сохраняется рядом с серийным номером.

Как производятся эти упаковки

1. Забор элементов — каждая партия проверяется на предмет емкости, внутреннего сопротивления и напряжения холостого хода в соответствии с заявленными поставщиком значениями.

2. Классификация и сопоставление — ячейки объединены в группы, поэтому каждый пакет строится на основе узкого диапазона производительности, а не смешанного набора.

3. Сварка шин — последовательные соединения сварены лазером и испытаны на растяжение; спустя годы плохая поверхность сварного шва превратится в горячее соединение.

4. Интеграция BMS — плата установлена, балансировочные провода проложены и проверены ячейка за ячейкой перед закрытием корпуса.

5. Сборка корпуса — листовой металл собственного изготовления, с порошковым покрытием, установлен ЖК-дисплей и устройство аэрозольного подавления.

6. Загрузка прошивки и протокола — RS485, RS232 и CAN протестированы на эталонном инверторном оборудовании.

7. Испытание полного цикла — один полный заряд и разряд при номинальном токе с регистрацией напряжения и температуры на уровне элемента.

8. Упаковка — картонная коробка с пенопластом, с нанесением маркировки опасных грузов UN3480, затем упаковывается на поддоны для экспорта.

Где эта батарея принадлежит, а где нет

Он предназначен для внутреннего монтажа. IP20 обеспечивает защиту от пальцев и твердых предметов размером более 12 мм и не защищает от воды. Подходящие места включают гараж, подсобное помещение, подвал или техническое помещение.

Рабочее окно составляет 0~+40°C, относительная влажность 65±20% и высота над уровнем моря до 2500 м. В неотапливаемом гараже при температуре ниже нуля аккумулятор будет находиться за пределами диапазона зарядки зимой. BMS откажется от зарядки при температуре ниже 0°C, что является нормальным защитным поведением, а не неисправностью.

Если единственное подходящее место находится на открытом воздухе, требуется уличный шкаф с классом защиты IP; данное изделие не предназначено для установки на открытом воздухе.

Вопросы, которые следует задать поставщику домашних аккумуляторов

Срок службы должен быть указан вместе со скоростью, температурой и сроком хранения. Для этого диапазона >6000 циклов при 0,5°C и 25°C до удержания 80%; номер цикла без этих квалификаторов является неполным.

Подтвердите класс IP и разрешенное место установки. Пакеты IP20 предназначены только для внутреннего использования.

Убедитесь, что протокол BMS для конкретного инвертора проверен или описан только как совместимый с большинством марок. Мы подтверждаем модель или заявляем, что она не проверена.

Гарантийное покрытие должно быть указано: календарные годы, циклы или сохраняемая мощность. Срок действия этого диапазона составляет 5–10 лет в зависимости от конфигурации и рынка.

Коммерческие условия: Минимальный заказ – 1 единица для стандартных вариантов. OEM и ODM доступны для марки элемента, напряжения, размеров и цвета корпуса; время выполнения заказных сборок увеличивается.

Упаковка, вес и перевозка лития

Габариты в упаковке составляют 500*520*230 мм для агрегатов мощностью 2,56 кВтч при весе 32 кг и 36 кг брутто, 500*630*240 мм для агрегатов мощностью 4,8 кВтч и 5,12 кВтч при весе 50 кг и 54 кг и 600*860*230 мм для агрегатов мощностью 9,6 кВтч и 10,24 кВтч при весе 86 кг. и 92 кг брутто. Самые большие варианты требуют подъема на настенный кронштейн вдвоем.

Картонные коробки покрыты пенопластом, упаковка иммобилизована, и на каждой коробке имеется маркировка UN3480 класса 9. Морские перевозки требуют бронирования опасных грузов. Декларация подготовлена, а вместе с документами путешествуют отчет UN38.3 и паспорт безопасности материала.

Условия EXW, FOB Нинбо или Шанхай и CIF. Воздушные перевозки образцов осуществляются в соответствии с правилами заряда лития, хотя большинство дистрибьюторов консолидируют товары морским путем. Выделите дополнительное время для планирования перевозки опасных грузов.

Условия гарантии и как выглядит деградация

Гарантия составляет 5–10 лет в зависимости от варианта и рынка и распространяется на элементы, BMS, ЖК-дисплей и корпус как единое целое.

Потеря емкости происходит постепенно; после 6000 циклов при температуре 0,5°С упаковка сохраняет не менее 80%. Показатель чуть ниже паспортной таблички через три года является нормальным.

Неисправности можно диагностировать по журналу BMS, считываемому через RS485 или CAN. Файл экспорта позволяет идентифицировать затронутую группу ячеек без посещения объекта.

Сменные пакеты поставляются со склада; при установке нескольких пакетов можно заменить одну единицу, в то время как остальная часть банка продолжает работать.

Никакого текущего обслуживания не требуется. Рекомендуется ежегодная визуальная проверка клемм, монтажных болтов и вентиляционного зазора.

Ошибки установки, вызывающие обращения в службу поддержки

Неправильно: крепление 85-килограммовой упаковки к гипсокартону. Правильно: закрепить на каменной кладке или на номинальной стальной раме, при этом крепления должны быть проверены на соответствие общему весу варианта.

Неправильно: установка в неотапливаемом гараже в холодном климате. Правильно: окно зарядки начинается при 0°C. Ниже этого BMS блокирует зарядку по своей конструкции.

Неправильно: подключение до подтверждения окна постоянного тока инвертора. Правильно: сначала проверьте 20–29,2 В, 40,5–54 В или 43,2–57,6 В по данным инвертора.

Неправильно: пропустить кабель связи, потому что заряжается без него. Правильно: без CAN или RS485 инвертор не может считывать SOC или соблюдать ограничения BMS.

Неправильно: поместить устройство в герметичный шкаф. Правильно: здесь используется естественная конвекция без вентиляторов. Оставьте зазор, указанный в руководстве, иначе элементы перегреются и потеряют ресурс.

Примечания по установке при использовании в полевых условиях

С 2025 года установщик из Андалусии установил около тридцати блоков мощностью 10,24 кВтч вместе с гибридными инверторами. Основным преимуществом, о котором сообщалось, было подтверждение протокола CAN для каждой модели инвертора перед заказом, что уменьшило проблемы с вводом в эксплуатацию.

Домовладелец в Лимассоле, эксплуатирующий два агрегата мощностью 5,12 кВтч, сообщил, что сопряжение сработало с первой попытки. ЖК-дисплей расположен под таким углом, что его может быть трудно прочитать, когда рюкзак находится выше уровня плеч; это стоит учитывать при выборе места крепления.

Дистрибьютор в Алматы сообщил, что клиенты, устанавливающие аккумулятор в неотапливаемых гаражах, столкнулись с отключением зарядки при температуре 0°C и предположили неисправность. Включение требования об отапливаемом помещении в коммерческую документацию разрешило жалобы.

Часто задаваемые вопросы

В: Какую емкость мне выбрать?

A: Для домашней аккумуляторной системы хранения энергии мощностью 10 кВтч для резервного копирования и солнечной энергии, размер соответствует потреблению за ночь, а не за день. Ночью 4–6 кВтч соответствует агрегату мощностью 5,12 кВтч; 8–10 кВтч указывает на модель мощностью 10,24 кВтч.

Вопрос: Будет ли он работать с моим инвертором?

О: Укажите марку и модель. BMS поддерживает RS485, RS232 и CAN; Сопоставление протокола подтверждается перед заказом.

В: Могу ли я установить его снаружи?

О: Нет. IP20 не обеспечивает защиту от воды. Только для внутреннего монтажа — гараж, подсобное помещение, подвал или техническое помещение.

Вопрос: В чем разница между версиями на 48 В и 51,2 В?

A: Окно постоянного тока. Устройства на 48 В работают при 40,5–54 В постоянного тока, на 51,2 В – при 43,2–57,6 В постоянного тока. Соответствуйте входному диапазону вашего инвертора.

Вопрос: Как долго это будет продолжаться?

О: Более 6000 циклов при 0,5°C и 25°C с сохранением не менее 80 % емкости. При ежедневной езде на велосипеде этот срок превышает пятнадцать лет.

В: Могу ли я объединить несколько пакетов вместе?

О: Да, блоки с одинаковым напряжением и емкостью можно подключать параллельно. Укажите размер целевого банка для подтверждения конфигурации.

Вопрос: Требуется ли охлаждение или обслуживание?

О: Естественное охлаждение, отсутствие вентиляторов и регулярное обслуживание. Обеспечьте свободное пространство для вентиляции и ежегодно проверяйте крепление.

Вопрос: Какие сертификаты он имеет?

О: CE, ROHS и FCC для всего диапазона, а также UN38.3, MSDS и ISO9001 для варианта 25,6 В, 100 Ач. UN38.3 и MSDS поставляются с каждым заказом.
